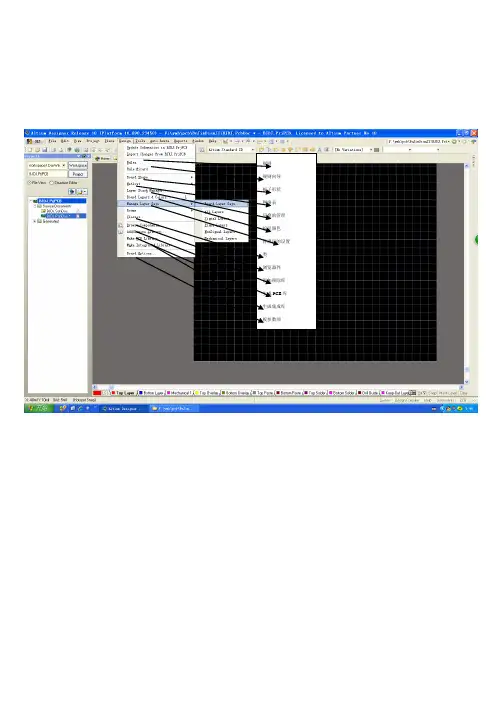

附录1菜单命令F1.1 DXP菜单命令1.Customize...：口定义菜单的内容、快捷键和工具按钮。
2.System Preferences...：设置Protel DXP的原始设置环境、备份路径等。
3.System Info...： EDA Service, Protel DXP 可以兼容的文件。
4.Run Process...：运行某一程序。
5.Licensing...：Protel DXP 的许可信息。
6.Run Script：选择并打开已有的文件。
7.Run Script Debugger：执行某文件的调试程序。
F1.2初始菜单命令(未建立任何文件) 灰色菜单表明当前菜单不可用。
Fl.2.1 File 菜单1.New：新建文件，在右边的了菜单中可以选择原理图、PCB等。
2.Open...：打开已经建立的文件。
3.Close：关闭现在打开的文件。
4.Open Project...：打开己存在的项目文件。
5.Open Design Workspace...：打开已存在的设计1 一作空间。
6.Save Project：保存当前项II文件。
7.Save Project As...：将当前项目文件另存为。
& Save Design Workspace：保存当前设计工作空间。
9.Save Design Workspace As...：将当前设计工作空间另存为。
10.Save All：保存当前所有打开的文件等。
11.Recent Documents：打开右边子菜单的最近的设计文件。
12.Recent Projects：打开右边子菜单的最近的项口文件。
13.Recent Workspace：打开右边子菜单的最近的工作空间。
14.Exit：退出Protel DXP 系统。
Fl.2.2 View 菜单1.Toolbars：显示的T•具箱。
2.Workspace Panels：显示工作空间面板。
1)Design Compiler：显示设计编译器。

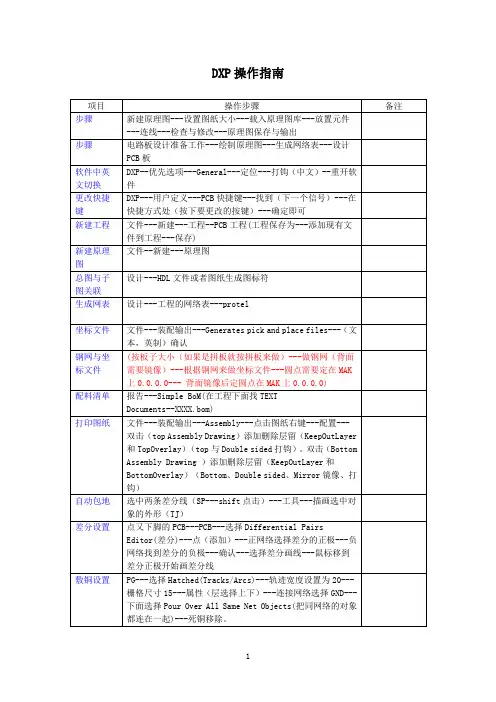

DXP操作指南注意：1、总图里面总线信号要用总线画2、原理图里面网络标号不能用[中括号],否则不能导入。
3、导原理图时，拉到最下面，ROOM不要打钩。
Protel DXP提供了三种导线延伸模式，<空格>用于横/竖的切换；<SHIFT+空格>用于水平/垂直/45度及任意角度的切换；放置元件时，按X键，实现水平翻转；按Y实现上下翻转；CTRL+Q 打开选择记忆器窗口，可快速选择记忆器中民存储的元件；DXP快捷键DXP按键更改记录2015.6.19DXP规则设置一、Electrical （电气类型）1 ． Clearance （安全距离）选项区域设置安全距离设置的是 PCB 电路板在布置铜膜导线时，元件焊盘和焊盘之间、焊盘和导线之间、导线和导线之间的最小的距离。
2 ． Short Circuit （短路）选项区域设置短路设置就是否允许电路中有导线交叉短路。
设置方法同上，系统默认不允许短路，即取消 AllowShort Circuit 复选项的选定。
3 ． Un-Routed Net （未布线网络）选项区域设置可以指定网络、检查网络布线是否成功，如果不成功，将保持用飞线连接。
4 ． Un-connected Pin （未连接管脚）选项区域设置对指定的网络检查是否所有元件管脚都连线了。
二、Routing （布线类型）未全1 ． Width （导线宽度）选项区域设置导线的宽度有三个值可以供设置，分别为 Max width （最大宽度）、 Preferred Width （最佳宽度）、Min width （最小宽度）三个值。
2. Routing Topology （布线拓扑）选项区域设置拓扑规则定义是采用的布线的拓扑逻辑约束。
Protel DXP 中常用的布线约束为统计最短逻辑规则，用户可以根据具体设计选择不同的布线拓扑规则。
Protel DXP 提供了以下几种布线拓扑规则。
◆ Shortest ( 最短 ) 规则设置在布线时连接所有节点的连线最短规则。
附录1 菜单命令F1.1 DXP菜单命令1.Customize…：自定义菜单的内容、快捷键和工具按钮。
2.System Preferences…：设置Protel DXP的原始设置环境、备份路径等。
3.System Info…：EDA Service，Protel DXP可以兼容的文件。
4.Run Process…：运行某一程序。
5.Licensing…：Protel DXP的许可信息。
6.Run Script：选择并打开已有的文件。
7.Run Script Debugger：执行某文件的调试程序。
F1.2 初始菜单命令（未建立任何文件）灰色菜单表明当前菜单不可用。
F1.2.1 File菜单1.New：新建文件，在右边的子菜单中可以选择原理图、PCB等。
2.Open…：打开已经建立的文件。
3.Close：关闭现在打开的文件。
4.Open Project…：打开已存在的项目文件。
5.Open Design Workspace…：打开已存在的设计工作空间。
6.Save Project：保存当前项目文件。
7.Save Project As…：将当前项目文件另存为。
8.Save Design Workspace：保存当前设计工作空间。
9.Save Design Workspace As…：将当前设计工作空间另存为。
10.Save All：保存当前所有打开的文件等。
11.Recent Documents：打开右边子菜单的最近的设计文件。
12.Recent Projects：打开右边子菜单的最近的项目文件。
13.Recent Workspace：打开右边子菜单的最近的工作空间。
14.Exit：退出Protel DXP系统。
F1.2.2 View菜单1.Toolbars：显示的工具箱。
2.Workspace Panels：显示工作空间面板。
1)Design Compiler：显示设计编译器。
2)Help：显示帮助文件。
1、原理图常用库文件M ISCELLA NEOUS D EV ICES.DDBD ALLAS M ICROPROCESSOR.DDBI NTEL D AT A BOOKS.DDBP ROTEL DOS S CHEMATIC L IBRARIES.DDB2、PCB元件常用库Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb3、部分分立元件库元件名称及中英对照AND.....................与门ANTENNA.................天线BATTERY.................直流电源BELL....................铃,钟BVC.....................同轴电缆接插件BRIDEG 1................整流桥(二极管)BRIDEG 2................整流桥(集成块) BUFFER..................缓冲器BUZZER..................蜂鸣器CAP.....................电容CAPACITOR...............电容CAPACITOR POL...........有极性电容CAPVAR..................可调电容CIRCUIT BREAKER.........熔断丝COAX....................同轴电缆CON.....................插口CRYSTAL.................晶体整荡器DB......................并行插口DIODE...................二极管DIODE SCHOTTKY..........稳压二极管DIODE VARACTOR..........变容二极管DPY_3-SEG...............3段LEDDPY_7-SEG...............7段LEDDPY_7-SEG_DP............7段LED(带小数点) ELECTRO.................电解电容FUSE....................熔断器INDUCTOR................电感INDUCTOR IRON...........带铁芯电感INDUCTOR3...............可调电感JFET N..................N沟道场效应管JFET P..................P沟道场效应管LAMP....................灯泡LAMP NEDN...............起辉器LED.....................发光二极管METER...................仪表MICROPHONE..............麦克风MOSFET..................MOS管MOTOR AC................交流电机MOTOR SERVO.............伺服电机NAND....................与非门NOR.....................或非门NOT.....................非门NPN.....................NPN三极管NPN-PHOTO...............感光三极管OPAMP...................运放OR......................或门PHOTO...................感光二极管PNP.....................三极管NPN DAR.................NPN三极管PNP DAR.................PNP三极管POT.....................滑线变阻器PELAY-DPDT..............双刀双掷继电器RES1.2..................电阻RES3.4..................可变电阻RESISTOR BRIDGE ?.......桥式电阻RESPACK ?...............电阻SCR.....................晶闸管PLUG ?..................插头PLUG AC FEMALE..........三相交流插头SOCKET ?................插座SOURCE CURRENT..........电流源SOURCE VOLTAGE..........电压源SPEAKER.................扬声器SW ?....................开关SW-DPDY ?...............双刀双掷开关SW-SPST ?...............单刀单掷开关SW-PB...................按钮THERMISTOR..............电热调节器TRANS1..................变压器TRANS2..................可调变压器TRIAC ?.................三端双向可控硅TRIODE ?................三极真空管VARISTOR................变阻器ZENER ?.................齐纳二极管DPY_7-SEG_DP............数码管SW-PB...................开关4、其他元件库Protel Dos Schematic 4000 Cmos .Lib 40.系列CMOS管集成块元件库4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库AD系列DAC系列HD系列MC系列Protel Dos Schematic Comparator.Lib.................比较放大器元件库Protel Dos Shcematic Intel.Lib .....................INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib.....................线性元件库Protel Dos Schemattic Memory Devices.Lib............内存存储器元件库Protel Dos Schematic SYnertek.Lib...................SY系列集成块元件库Protes Dos Schematic Motorlla.Lib...................摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib........................NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib......运算放大器元件库Protes Dos Schematic TTL.Lib........................晶体管集成块元件库74系列Protel Dos Schematic Voltage Regulator.lib..........电压调整集成块元件库Protes Dos Schematic Zilog.Lib......................齐格格公司生产的Z80系列CPU集成块元件库5、元件属性对话框中英文对照Lib ref.....................元件名称Footprint...................器件封装Designator..................元件称号Part........................器件类别或标示值Schematic Tools.............主工具栏Writing Tools...............连线工具栏Drawing Tools...............绘图工具栏Power Objects...............电源工具栏Digital Objects.............数字器件工具栏Simulation Sources..........模拟信号源工具栏PLD Toolbars................映象工具栏。
