电气五防是什么？第一篇：电气五防是什么？电气五防是什么？（1）.防止带负荷分、合隔离开关。

（断路器、负荷开关、接触器合闸状态不能操作隔离开关。

）(2).防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作(3).防止接地开关处于闭合位置时关合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合）(4)防止在带电时误合接地开关。

（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）(5).防止误入带电室。

第二篇：电气五防基本介绍电气五防防基本介绍1、防止带负荷分、合隔离开关。

（断路器、负荷开关、接触器合闸状态不能操作隔离开关。

）2、防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作。

）3、防止接地开关处于闭合位置时关合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合。

）4、防止在带电时误合接地开关，（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关。

）5、防止误入带电室。

（只有隔室不带电时，才能开门进入隔室。

）编辑本段电气五防管理制度第一章总则（一）、为加强电气运行操作及相关设备管理，杜绝电气误操作事故的发生，制定本制度。

（二）、防止电气误操作是指：1、防止带负荷分、合隔离开关。

（断路器、负荷开关、接触器合闸状态不能操作隔离开关。

）2、防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时分、合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合。

）4、防止在带电时误合接地开关。

（只有在断路器分闸状态，才能操作隔离开关或手车从工作位置退至试验位置，才能合上接地开关。

微机防误闭锁系统发展史相关的资料1）“五防”的概念电力系统中的五防是指:①防止误分、合断路器。

②防止带负荷分、合隔离开关。

③防止带电挂（合）接地线（接地开关）。

④防止带接地线（接地开关）合断路器（隔离开关）。

⑤防止误入带电间隔。

电气“五防”功能的实现成了电力安全生产的重要措施之一。

随着电网的不断发展，技术的不断更新，防误装置得到不断改进和完善。

防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。

（2）共创对传统“五防”概念的扩展“五防”的概念1980年由原水利电力部提出，此后，电力自动化技术经历了飞速的发展，由此带动了电力系统操作方式和管理方式的不断变化。

这些都给“五防”提出了许多新的要求，需要更完善的技术措施实现操作全过程的防误。

在这种背景下，共创提出了防止电气误操作五层防线理论，为完善电气防误体系提供了新思维。

五层防线的定义是：为防止电气误操作，在人和设备之间，用技术措施筑起的五层防线。

这一新的思维是对传统五防概念的扩展和跨越，在涵盖传统五防概念的基础上，从设备操作过程全程防误的角度出发，采用不同的技术措施，从根本上杜绝电气误操作的发生。

（3）防误闭锁装置的演变常规防误闭锁装置常规防误闭锁方式主要有4种：机械闭锁，程序锁，电气联锁和电磁锁。

这些闭锁方式在防误工作中发挥了积极作用，经过多年的使用和运行考验，各种传统闭锁方式的优缺点均已充分显示。

1、机械闭锁是在开关柜或户外闸刀的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求。

机械闭锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。

在发生误操作时，可以实现自动闭锁，阻止误操作的进行。

机械闭锁可以实现正向和反向的闭锁要求，具有闭锁直观，不易损坏，检修工作量小，操作方便等优点。

然而机械闭锁只能在开关柜内部及户外闸刀等的机械动作相关部位之间应用，与电器元件动作间的联系用机械闭锁无法实现。

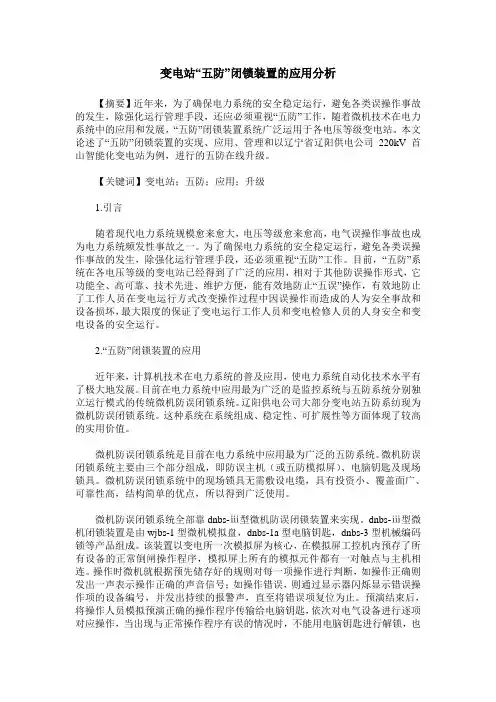

变电站“五防”闭锁装置的应用分析【摘要】近年来，为了确保电力系统的安全稳定运行，避免各类误操作事故的发生，除强化运行管理手段，还应必须重视“五防”工作，随着微机技术在电力系统中的应用和发展，“五防”闭锁装置系统广泛运用于各电压等级变电站。

本文论述了“五防”闭锁装置的实现、应用、管理和以辽宁省辽阳供电公司220kV首山智能化变电站为例，进行的五防在线升级。

【关键词】变电站；五防；应用；升级1.引言随着现代电力系统规模愈来愈大，电压等级愈来愈高，电气误操作事故也成为电力系统频发性事故之一。

为了确保电力系统的安全稳定运行，避免各类误操作事故的发生，除强化运行管理手段，还必须重视“五防”工作。

目前，“五防”系统在各电压等级的变电站已经得到了广泛的应用，相对于其他防误操作形式，它功能全、高可靠、技术先进、维护方便，能有效地防止“五误”操作，有效地防止了工作人员在变电运行方式改变操作过程中因误操作而造成的人为安全事故和设备损坏，最大限度的保证了变电运行工作人员和变电检修人员的人身安全和变电设备的安全运行。

2.“五防”闭锁装置的应用近年来，计算机技术在电力系统的普及应用，使电力系统自动化技术水平有了极大地发展。

目前在电力系统中应用最为广泛的是监控系统与五防系统分别独立运行模式的传统微机防误闭锁系统。

辽阳供电公司大部分变电站五防系纺现为微机防误闭锁系统。

这种系统在系统组成、稳定性、可扩展性等方面体现了较高的实用价值。

微机防误闭锁系统是目前在电力系统中应用最为广泛的五防系统。

微机防误闭锁系统主要由三个部分组成，即防误主机（或五防模拟屏）、电脑钥匙及现场锁具。

微机防误闭锁系统中的现场锁具无需敷设电缆，具有投资小、覆盖面广、可靠性高，结构简单的优点，所以得到广泛使用。

微机防误闭锁系统全部靠dnbs-ⅲ型微机防误闭锁装置来实现。

dnbs-ⅲ型微机闭锁装置是由wjbs-1型微机模拟盘，dnbs-1a型电脑钥匙，dnbs-3型机械编码锁等产品组成。

1.概述：1.1我厂采用珠海优特电力产品配套有限公司生产的DNBS－Ⅲ型微机五防闭锁装置，对我厂的400V电源开关、刀闸，6KV电源开关及母线上的刀闸，10KV及以上的电气设备（包括网门、接地线）均装有微机五防闭锁装置，实现了强制闭锁，具备五防闭锁功能。

1.2DNBS－Ⅲ型微机防误闭锁装置的构成：1.2.1WJBS－1型微机的电气一次系统模拟盘;1.2.2DNYS－1B型电脑钥匙；1.2.3DNBS－2型电编码锁；1.2.4DNBS－3型机械编码锁；1.2.5KBQ－3型开关闭锁控制器；1.2.6计算机、打印机2.微机防误闭锁装置安装部位：2.1模拟盘、计算机、打印机安装在主控制室，装有钥匙电源开关，开启后，方可进行模拟操作。

2.2 开关的闭锁：2.2.1 110KV系统开关、6KV、400V系统电源开关的操作控制回路，均由模拟盘上的开关控制，正常情况下必须先在模拟盘上进行模拟操作后方可进行实际开关的操作。

2.2.2 110KV系统、6KV、400V电源开关、101、102开关在其操作开关盘后装有各开关的解锁开关，事故情况及闭锁失灵情况下，可解除“五防”装置对各开关的闭锁，在模拟盘上装有总解锁开关，可解除所有开关的闭锁。

2.2.3 6KV、400V在配电室就地操作的电源开关均装有DNBS－2型电编码锁，正常情况下必须在模拟盘模拟后，使用电脑钥匙进行操作，在就地控制盘上装有就地解锁开关，可解除本开关的闭锁。

2.3 隔离刀闸、接地刀、接地线的闭锁：2.3.1 110KV：甲、乙、丙、甲旁、中、丙J、丙J1、甲J、乙J刀闸；10KV：1＃、2＃机丙刀闸、PT刀闸、101刀闸、102刀闸；6KV：0＃机丙刀闸、PT 刀闸、600、6012、6034刀闸、＃0厂高变PT刀闸，6KVⅠ――Ⅳ段PT刀闸、6KVⅡ、Ⅲ段电容器刀闸、400V电源刀闸、主变、厂高变、厂低变、发电机系统、110KV系统、6KV母线、400V母线的地线装设有DNBS－3型机械编码锁，正常情况下，必须在模拟盘模拟操作后，用电脑钥匙且按操作顺序方可进行操作，在电脑钥匙失灵或紧急情况下，可用JJS－1型机械解锁钥匙开锁，但必须检查核对所操作设备正确，并经班长和值长同意。
