关于电梯轿厢意外移动保护装置如何检验

电梯轿厢意外移动保护装置的技术要求分析及检验

【摘要】：电梯轿厢意外移动保护装置是保障电梯正常运行的基础，该装置不仅能实现数据分析与处理，也能实现电梯运行的风险分析与管控，为电梯故障处理提供了数据支持，通过应用设备检测装置能够实现电梯的实时监控，进而保障电梯的正常运行，进而降低电梯的故障率，本文结合电梯轿厢的实际特点与意外移动保护装置运行的技术安全要求，对电梯的安全装置要求，对该装置技术要求以及发展现状进行研究分析，希望能够为电梯的安全运行提供合理化的建议。

【关键词】：电梯；电梯轿厢；意外；移动保护装置

近年来，电梯轿厢意外移动引起的伤害事故屡见报端，事故的伤害程度往往让人痛心和后怕。事故原因通常是制动器失效、传动系统失效、控制系统故障或门锁回路被人为短接等。为减少此类事故的发生，增加电梯的安全性，我国制定了《电梯制造与安装安全规范1号修改单》（以下简称“1号修改单”），规定：“在层门未被锁住且轿门未关闭的情况下，由于轿厢安全运行所依赖的驱动主机或驱动控制系统的任何单一部件失效引起轿厢离开层站的意外移动，电梯应具有防止该移动或使移动停止的装置”[1]。1号修改单于2016年7月1日正式实施，准确解读1号修改单的技术要求，分析电梯轿厢意外移动保护装置的研究现状与技术特点，对电梯检验工作具有重要的现实意义。

1 轿厢意外移动保护装置结构原理

要保障电梯的安全性能，就需要保障电梯的安全保护功能正常运行，一方面相关的监测设备进行监控和相关信息的监测，另外一方面还需要依靠设备和动力系统实现制动，三个系统的有效结合才能保障电梯轿厢的意外移动保护装置的正常运行。控制系统在收到控制信号之后进行了处理，然后紧急制动、报警等相应的执行机构会根据控制系统的信号完成一系列的命令。 2 系统的构成

电梯的轿厢意外移动装置的功能实现需要多个系统的紧密联系、依赖于各系统的配合完成，才能实现电梯的制动，这其中包括监测子系统，触发与制动系统以及自监测子系统。

试论轿厢意外移动的原因分析及检验

摘要：首先随着社会的发展电梯已经成为了必不可少的楼宇交通工具，其次随着高层建筑和老旧小区加装电梯的不断增多，对电梯的依赖性和关注度也越来越大。在给人们日常生活提供便利的同时，其运行安全性也越来越受关注。电梯的实用量在不断增长，电梯的事故也频频出现，特别是电梯轿厢意外移动造成的剪切、挤压事故数量在增加。本文分析电梯轿厢意外移动发生的原因，提出防止轿厢意外移动的对策方案，希望能够有效降低电梯剪切、挤压事故的风险，提高电梯的安全性能。

关键词：电梯；定期检验；意外移动；维修保养

引 言

根据相关部门对电梯事故的研究调查，电梯 80% 的事故都集中在门系统上，特别是电梯在开门状态下发生的意外移动故障，会对进出轿厢的乘客产生致命性的剪切事故。轿厢意外移动就是指电梯轿门未关闭的情况下，电梯驱动装置或控制系统的失效而引发轿厢离开层站的意外移动。有效降低事故发生，保障使用者、维修者的人生安全，电梯日常维护工作的重要内容。

1 电梯轿厢意外移动的概念

电梯轿厢意外移动：在电梯层门未被锁住且轿门未关闭的情况下，由于轿厢安全运行所依赖的驱动主机或者驱动控制系统的任何单一部件失效引起轿厢离开层站的意外移动。其包括曳引机故障、制动器故障、门锁电路故障造等造成电梯轿厢在开门静止状态下突然移动离开层站，也就是人们常说的电梯意外溜梯。

意外移动保护装置：在层门未被锁住且轿门未关闭的情况下，由于轿厢安全运行所依赖的驱动主机或驱动控制系统的任何单一元件失效引起轿厢离开层站的意外移动，电梯应具有防止该移动或使移动停止的装置。悬挂绳、链条和曳引轮、滚筒、链轮的失效除外，曳引轮的失效包含曳引能力的突然丧失。 2 轿厢意外移动的原因及分析

（1）电气系统缺陷：电梯从指令的采集、信号的传送、电梯运行及停止都是通过电梯的电气系统来完成的。无论是电气安全装置还是电器元件，只要电气系统中任何一个环节出现缺陷，就可能导致电梯意外移动。①因电气安全装置失效导致轿厢意外移动。电梯电气系统中设置有多套电气安全装置来保证电梯安全运行。例如电梯层、轿门的电气联锁是电梯中一个非常重要的电气安全装置。如果层、轿门的电气连锁失效，甚至同时失效的情况下，电梯有其他楼层的内选或外呼信号，电梯将直接启动运行前往相应楼层，此时在层门和轿门的区域将会发生剪切、挤压或者坠落的严重事故。②因电气元件故障导致轿厢意外移动。电气元件在电气系统中起着非常重要的作用。一些电气元件的故障会直接导致电梯控制电路的失效。例如切断电梯制动器电源的接触器只有一组粘连时，电梯平层开门后将无法切断制动器的控制电路，制动器仍属于打开状态，轿厢（对重）会因重力发生意外移动，此时若有人进出轿厢同样也会发生事故。

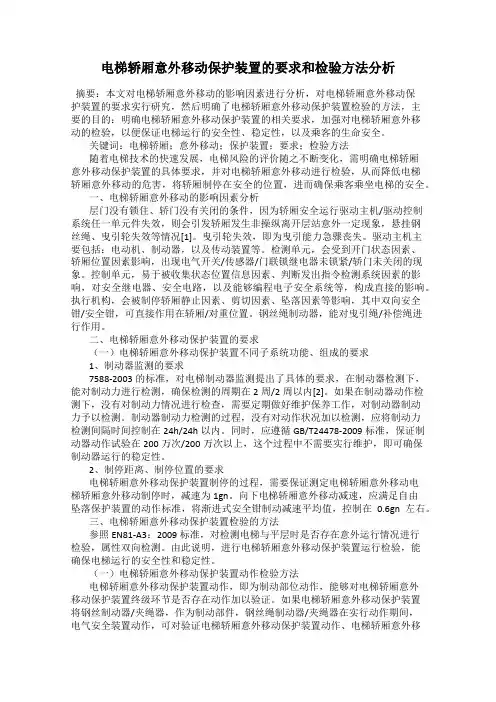

电梯轿厢意外移动保护装置的要求和检验方法分析

摘要：本文对电梯轿厢意外移动的影响因素进行分析，对电梯轿厢意外移动保护装置的要求实行研究，然后明确了电梯轿厢意外移动保护装置检验的方法，主要的目的：明确电梯轿厢意外移动保护装置的相关要求，加强对电梯轿厢意外移动的检验，以便保证电梯运行的安全性、稳定性，以及乘客的生命安全。

关键词：电梯轿厢；意外移动；保护装置；要求；检验方法

随着电梯技术的快速发展，电梯风险的评价随之不断变化，需明确电梯轿厢意外移动保护装置的具体要求，并对电梯轿厢意外移动进行检验，从而降低电梯轿厢意外移动的危害，将轿厢制停在安全的位置，进而确保乘客乘坐电梯的安全。

一、电梯轿厢意外移动的影响因素分析

层门没有锁住、轿门没有关闭的条件，因为轿厢安全运行驱动主机/驱动控制系统任一单元件失效，则会引发轿厢发生非操纵离开层站意外一定现象，悬挂钢丝绳、曳引轮失效等情况[1]。曳引轮失效，即为曳引能力急骤丧失。驱动主机主要包括：电动机、制动器，以及传动装置等。检测单元，会受到开门状态因素、轿厢位置因素影响，出现电气开关/传感器/门联锁继电器未锁紧/轿门未关闭的现象。控制单元，易于被收集状态位置信息因素、判断发出指令检测系统因素的影响，对安全继电器、安全电路，以及能够编程电子安全系统等，构成直接的影响。执行机构，会被制停轿厢静止因素、剪切因素、坠落因素等影响，其中双向安全钳/安全钳，可直接作用在轿厢/对重位置。钢丝绳制动器，能对曳引绳/补偿绳进行作用。

二、电梯轿厢意外移动保护装置的要求

（一）电梯轿厢意外移动保护装置不同子系统功能、组成的要求

1、制动器监测的要求

7588-2003的标准，对电梯制动器监测提出了具体的要求，在制动器检测下，能对制动力进行检测，确保检测的周期在2周/2周以内[2]。如果在制动器动作检测下，没有对制动力情况进行检查，需要定期做好维护保养工作，对制动器制动力予以检测。制动器制动力检测的过程，没有对动作状况加以检测，应将制动力检测间隔时间控制在24h/24h以内。同时，应遵循GB/T24478-2009标准，保证制动器动作试验在200万次/200万次以上，这个过程中不需要实行维护，即可确保制动器运行的稳定性。

电梯轿厢意外移动保护装置及其检验方法

随着城市化进程的加速，高层建筑越来越多，电梯作为垂直交通的主要工具之一，其安全问题越来越受到关注。其中，电梯轿厢意外移动是导致电梯事故的主要原因之一。为了提高电梯的安全性，需要对电梯轿厢意外移动保护装置进行设计和检验，保证其正常运转。

电梯轿厢意外移动保护装置是指在电梯运行过程中，当轿厢出现异常情况时，能够及时阻止轿厢的继续移动，并切断所有电源，保护人员和设备的一种安全装置。根据国家标准《电梯安全规范》（GB7588-2003）的要求，电梯轿厢意外移动保护装置应该满足以下设计要求：

1. 移动保护装置的灵敏度应该符合标准规定的要求，即当轿厢速度达到标准规定的值时，应该自动启动。

3. 移动保护装置的复位应该简便易行，复位后应该能够自动恢复正常状态。

4. 移动保护装置应该具有一定的可靠性和安全性，能够保证在各种环境条件下能够正常运转，并能够长期保持有效性。

5. 移动保护装置还应该具有应急电源和手动复位功能，以保证在断电或电源故障时能够正常工作。

确认电梯轿厢意外移动保护装置是否符合上述设计要求，需要进行一系列的检验。其中，主要包括以下几个方面：

1. 检查移动保护装置的灵敏度和动作时间是否符合标准的要求。我们可以根据标准规定的测试方法进行测试，具体测试步骤和方法见标准《电梯安全规范》。

2. 检查移动保护装置的复位功能是否正常。我们可以模拟异常情况，如轿厢突然停止、倾斜等，然后测试移动保护装置是否正常工作，并进行手动复位测试。

3. 检查移动保护装置的可靠性和安全性。我们可以进行一系列的环境测试，如高低温、高湿度等，测试移动保护装置在各种环境条件下是否能够正常运转，并进行长期性能测试。

综上所述，电梯轿厢意外移动保护装置的设计和检验非常重要，需要进行严格的把关和检查，以保证电梯的安全性和可靠性。同时，广大业主和管理者也应该关注并加强对电梯的日常维保和管理，及时发现和解决电梯的安全隐患。
