交换机之间telnet远程登录配置实例任务书

一、配置二层交换机之间的telnet远程登录

实验原理图如下所示：SW-A的fastethernet0/1接口与SW-B fastethernet0/2接口连接

通过SW-B在特权模式下输入telnet SW-A的管理地址 登录SW-A对SW-A进行管理和配置操作。

1、SW-A配置内容如下：

步骤一、配置vlan 1的管理地址

Switch>enable

Switch#config terminal

Switch(config)#hostname SW-A

SW-A(config)#interface vlan 1

SW-A (config-if)#ip address 192.168.1.1 255.255.255.0

SW-A (config-if)#no shutdown

SW-A (config-if)#exit

步骤二、配置SW-A远程telnet登录

SW-A(config)#enable password 123456 配置enable的密码

SW-A(config)#line vty 0 4 进入线程配置模式

SW-A(config-line)#password abc 配置Telnet的密码

SW-A(config-line)#login 启用Telnet的用户名密码验证

SW-A(config-line)#exit

步骤三、保存配置

SW-A#write memory

2、SW-B配置内容如下：

步骤一、配置vlan 1的管理地址

Switch>enable

Switch#config terminal

Switch(config)#hostname SW-B

SW-B(config)#interface vlan 1

SW-B (config-if)#ip address 192.168.1.2 255.255.255.0

SW-B(config-if)#no shutdown

SW-B (config-if)#exit

步骤二、配置SW-A远程telnet登录

SW-A(config)#enable password abcdef

SW-B(config)#line vty 0 4 SW-B(config-line)#password 123

SW-B(config-line)#login

SW-B(config-line)#exit

步骤三、保存配置

SW-B#write memory

3、验证登录

在SW-A上登录SW-B进行验证：

SW-A#telnet 192.168.1.2

Trying 192.168.1.2 ...Open

User Access Verification

Password:

SW-B>ena

Password:

SW-B#config terminal

SW-B(config)#

自行在SW-B上登录SW-A进行验证。

思考：将密码设置的命令更改为secret之后会有什么变化？请自己实验验证。

二、作业

请试着自己连接二层和三层交换机，实现三层交换机和二层交换机之间的telnet远程登录。

合集下载

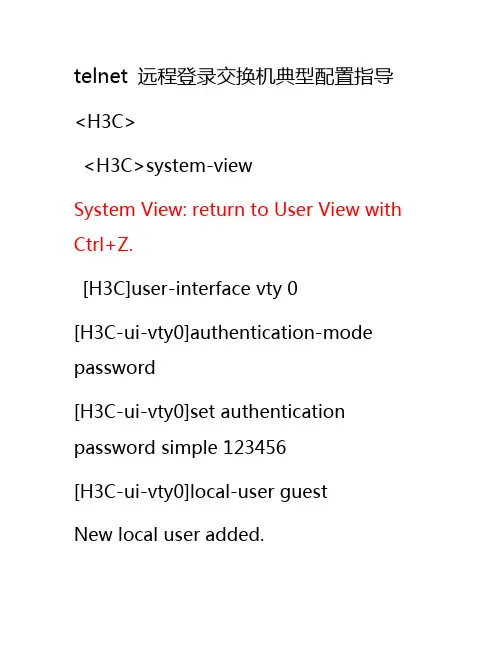

telnet 远程登录交换机典型配置指导

telnet 远程登录交换机典型配置指导

telnet 远程登录交换机典型配置指导 system-view System View: return to User View with Ctrl+Z. [H3C]user-interface vty 0 [H3C-ui-vty0]authentication-mode password [H3C-ui-vty0]set authentication password simple 123456 [H3C-ui-vty0]local-user guest New local user added.

[H3C-luser-guest]password simple 123456 [H3C-luser-guest]service-type telnet level 3 [H3C-luser-guest]quit [H3C]user-interface vty 0 [H3C-ui-vty0]authentication-mode scheme [H3C-ui-vty0]quit [H3C]save The configuration will be written to the device. Are you sure?[Y/N]y

Please input the file name(*.cfg)(To leave the existing filename unchanged press the enter key): Now saving current configuration to the device. Saving configuration. Please wait... ... Unit1 save configuration flash:/20111025.cfg successfully [H3C] %Apr 3 17:39:34:984 2000 H3C CFM/3/CFM_LOG:- 1 -Unit1 saved

如何在思科交换机上配置Telnet远程登录

如何在思科交换机上配置Telnet远程登录

如何在思科交换机上配置Telnet远程登录

本地⽤户认证登录 如果配置本地⽤户认证，则需要开启本地数据库认证，这时就不需要配置相应虚拟终端认证密码了，但要⾄少配置⼀个本地⽤户并设置⽤户密码⽤来进⾏登录认证，具体配置如下： C2960#conf t

C2960(config)#vlan X

C2960(config-vlan)#exit

C2960(config)#int vlan X

C2960(config-if)#ip address 10.100.X.25 255.255.255.0

C2960(config-if)#no shutdown

C2960(config-if)#exit

C2960(config-if)#line vty 0 4

C2960(config-if)#login local

C2960(config-if)#exit

C2960(config)#username admin secret admin

C2960(config)#enable secret admin

1、简单回顾⼀下思科交换机配置telnet的流程：

1）、通过Console线连接到交换机，进⼊命令⾏。

2）、为交换机配置虚拟接⼝和管理IP。

创建虚拟VLAN⽤于配置接⼝IP（全局配置模式下）:

Switch(config)#vlan

进⼊VLAN接⼝配置模式（全局配置模式下）:

Switch(config)#interface vlan

配置接⼝IP地址（VLAN接⼝配置模式下）:

Switch(config-if)#ip address

激活当前虚拟接⼝（VLAN接⼝配置模式下）:

Switch(config-if)#no shutdown

3）、设置登录认证⽅式：

设置虚拟终端线路号并进⼊虚拟线路终端配置模式（全局配置模式下）：

Switch(config)#line vty <0-15>

配置认证⽅式为⽆认证（虚拟线路终端配置模式下）：

实验二 配置交换机的远程登录功能

实验二 配置交换机的远程登录功能

1 实验二 配置交换机的远程登录功能

第 组 姓 名：

一. 实验背景

如果你是一名网管员，由于你的办公室离中心机房不在同一楼层，但你想坐在办公室来进行管理和配置交换机。 你的PC网卡通过网线连接到了这台交换机的其中一以太网口上……

二. 实验任务

设置交换机的telnet登录功能

三．实验拓扑

四．实验分工

每小组的1、2、3号学员使用s3550交换机进行实验，1号机用console线与交换机连接，2、3号机用网线与交换机以太网口连接，由1号学员负责配置，2、3号学员进行验证。完成后，轮换角色再次实验。

每小组4、5、6号学员使用s2126交换机进行实验，分工情况同上

五．实验步骤

1. 设置主机IP地址 2 02号机：10.1.1.12/24

03号机：10.1.1.13/24

05号机10.1.1.15/24

06号机 10.1.1.16/24

2. 在01号机或04号机上，用超级终端分别对交换机作如下设置

SW1>enable

SW1#config t

sw1(config)#enable secret level 1 0 123 （设置用户模式密码）

sw1(config)#enable secret level 15 0 123 （设置特权模式密码）

SW1(config)#interface vlan 1 （进入特权模式接口）SW1(config-if)#ip address

10.1.1.1 255.255.255.0 （设置管理IP地址）SW1(config-if)#no shutdown （激活该接口）

3．实验验证

(1) 在02、03、04、05计算机上ping 10.0.0.1

(2) 在02、03、04、05计算机上telnet 10.0.0.1

(3) 在01、04号机的超级终端界面上（或其它机的telnet界面上）用show running命令查看交换机VLAN1的信息。

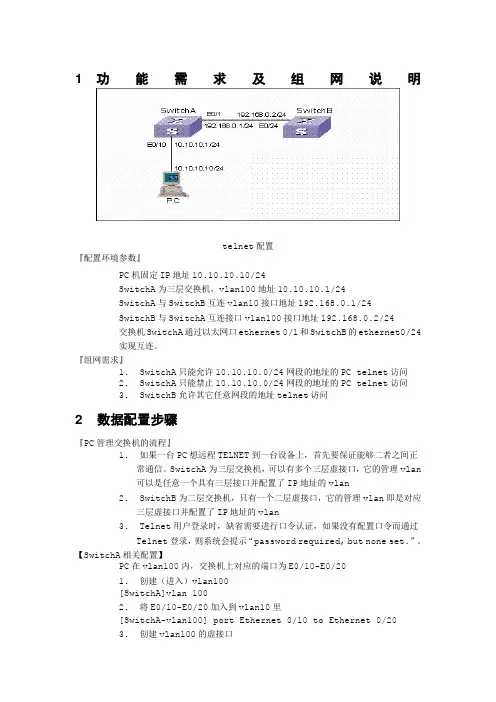

配置交换机远程登录
