交换机的Telnet远程登陆配置精品资料

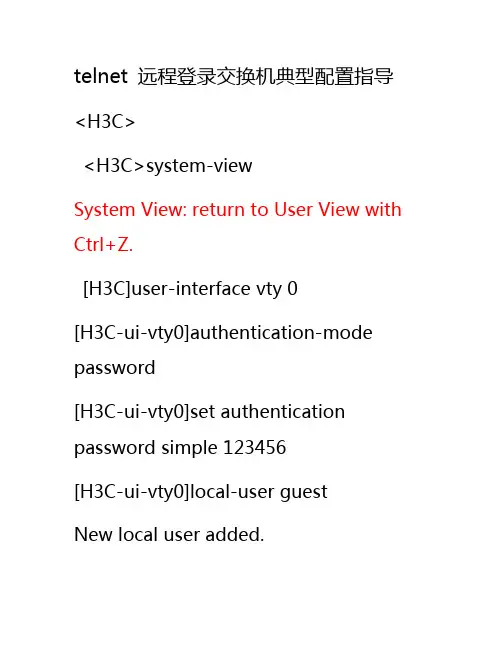

telnet 远程登录交换机典型配置指导<H3C><H3C>system-viewSystem View: return to User View with Ctrl+Z.[H3C]user-interface vty 0[H3C-ui-vty0]authentication-mode password[H3C-ui-vty0]set authentication password simple 123456[H3C-ui-vty0]local-user guestNew local user added.[H3C-luser-guest]password simple 123456[H3C-luser-guest]service-type telnet level 3[H3C-luser-guest]quit[H3C]user-interface vty 0[H3C-ui-vty0]authentication-mode scheme[H3C-ui-vty0]quit[H3C]saveThe configuration will be written to the device.Are you sure?[Y/N]yPlease input the file name(*.cfg)(To leave the existing filenameunchanged press the enter key):Now saving current configuration to the device.Saving configuration. Please wait... ...Unit1 save configurationflash:/20111025.cfg successfully[H3C]%Apr 3 17:39:34:984 2000 H3CCFM/3/CFM_LOG:- 1 -Unit1 savedconfiguration successfully.[H3C][H3C]quit<H3C>rebootStart to check configuration with next startup configuration file,please wait.........Checking is finished! This will reboot device. Continue? [Y/N] y#Apr 3 17:40:02:183 2000 H3C COMMONSY/5/REBOOT:- 1 -Reboot device by command.<H3C>%Apr 3 17:40:06:183 2000 H3CDEV/5/DEV_LOG:- 1 -Switch is rebooting... Starting......******************************************* ******************* H3CS3100-52P BOOTROM, Version 305********************************************** ****************Copyright(c) 2004-2010 Hangzhou H3C Technologies Co., Ltd.Creation date : Jul 28 2010, 20:35:15CPU Clock Speed : 200MHzBUS Clock Speed : 33MHzMemory Size : 64MBMac Address :3822d66e6139Press Ctrl-B to enter Boot Menu 0Auto-booting...Decompress Image..................................................................... .......................................................................................... ................................................................................. ................................................................................. ................................................................................. ......OK!Starting at 0x80100000...User interface aux0 is available.Press ENTER to get started.<H3C>%Apr 1 23:55:57:354 2000 H3C SHELL/5/LOGIN:- 1 - Console(aux0) in unit1 login<H3C>system-viewSystem View: return to User View with Ctrl+Z.[H3C]vlan 100[H3C-vlan100]management-vlan 100 [H3C]interface vlan-interface100[H3C-Vlan-interface100]ip address 192.168.1.254 24[H3C-Vlan-interface100]quit[H3C]vlan 100[H3C-vlan100]port ethernet 1/0/1 to ethernet 1/0/48[H3C-vlan100][H3C-vlan100][H3C-vlan100][H3C-vlan100]saveThe configuration will be written to the device.Are you sure?[Y/N]yPlease input the file name(*.cfg)(To leave the existing filenameunchanged press the enter key):Now saving current configuration to the device.Saving configuration. Please wait... .....Unit1 save configurationflash:/20111025.cfg successfully[H3C]quit<H3C>rebootPress Ctrl-B to enter Boot Menu 0Auto-booting...Decompress Image..................................................................... .......................................................................................... ................................................................................. ................................................................................. ................................................................................. ......OK!Starting at 0x80100000...User interface aux0 is available.Press ENTER to get started.<H3C><H3C>%Apr 1 23:56:01:219 2000 H3C SHELL/5/LOGIN:- 1 - Console(aux0) in unit1 login<H3C>telnet 192.168.1.254Trying 192.168.1.254 ...Press CTRL+K to abortCan't connect to the remote host!<H3C>#Apr 2 00:05:24:103 2000 H3CL2INF/2/PORT LINK STATUS CHANGE:- 1 -Trap 1.3.6.1.6.3.1.1.5.4(linkUp): portIndex is 4227634, ifAdminStatus is 1, ifOperStatus is 1%Apr 2 00:05:24:304 2000 H3CL2INF/5/PORT LINK STATUS CHANGE:- 1-Ethernet1/0/2 is UP%Apr 2 00:05:24:414 2000 H3CL2INF/5/VLANIF LINK STATUS CHANGE:- 1 -Vlan-interface100 is UP%Apr 2 00:05:24:535 2000 H3C IFNET/5/UPDOWN:- 1 -Line protocol on the interface Vlan-interface100 is UP<H3C>telnet 192.168.1.254Trying 192.168.1.254 ...Press CTRL+K to abortConnected to 192.168.1.254 ...******************************************* ************************************** Copyright(c) 2004-2010 Hangzhou H3C Tech. Co., Ltd. All rights reserved. ** Without the owner's prior written consent,** no decompiling orreverse-engineering shall be allowed. ******************************************** ************************************* Login authenticationUsername:guestPassword:% Login failed!Username:The UserName is empty or the Domain is invalid!Username:guestPassword:% Login failed!Username:guestPassword:%Apr 2 00:06:13:717 2000 H3C SHELL/5/LOGIN:- 1 - guest(192.168.1.254) in unit1 login<H3C>%Apr 2 00:06:13:817 2000 H3C SHELL/5/LOGIN:- 1 - guest(192.168.1.254) in unit1 login<H3C>。

TELNET远程管理交换机配置一组网需求：1．PC通过telnet登陆交换机并对其进行管理；2．分别应用帐号+密码方式、仅密码方式以及radius认证方式；3．只允许192.1.1.0/24网段的地址的PC TELNET访问。

二组网图：作为telnet登陆主机的PC与Switch A之间通过局域网互连（也可以直连），PC 可以ping通Switch A。

三配置步骤：1 H3C S3100-SI S5100系列交换机TELNET配置流程账号+密码方式登陆1．配置TELNET登陆的ip地址<SwitchA>system-view[SwitchA]vlan 2[SwitchA-vlan2]port Ethernet 1/0/1[SwitchA-vlan2]quit[SwitchA]management-vlan 2[SwitchA]interface vlan 2[SwitchA-Vlan-interface2]ip address 192.168.0.1 242．进入用户界面视图[SwitchA]user-interface vty 0 43．配置本地或远端用户名+口令认证方式[SwitchA-ui-vty0-4]authentication-mode scheme4．配置登陆用户的级别为最高级别3(缺省为级别1)[SwitchA-ui-vty0-4]user privilege level 35．添加TELNET管理的用户，用户类型为”telnet”，用户名为”huawei”，密码为” admin”[SwitchA]local-user huawei[SwitchA-luser-huawei]service-type telnet level 3[SwitchA-luser-huawei]password simple admin仅密码方式登陆1．配置TELNET登陆的ip地址(与上面账号+密码登陆方式相同)2．进入用户界面视图[SwitchA]user-interface vty 0 43．设置认证方式为密码验证方式[SwitchA-ui-vty0-4]authentication-mode password4．设置登陆验证的password为明文密码”huawei”[SwitchA-ui-vty0-4]set authentication password simple huawei5．配置登陆用户的级别为最高级别3(缺省为级别1)[SwitchA-ui-vty0-4]user privilege level 3TELNET RADIUS验证方式配置1．配置TELNET登陆的ip地址(与上面账号+密码登陆方式相同)2．进入用户界面视图[SwitchA]user-interface vty 0 43．配置远端用户名和口令认证[SwitchA-ui-vty0-4]authentication-mode scheme4．配置RADIUS认证方案，名为”cams”[SwitchA]radius scheme cams5．配置RADIUS认证服务器地址192.168.0.31[SwitchA-radius-cams]primary authentication 192.168.0.31 18126．配置交换机与认证服务器的验证口令为”huawei”[SwitchA-radius-cams]key authentication huawei7．送往RADIUS的报文不带域名[SwitchA-radius-cams]user-name-format without-domain8．创建（进入）一个域，名为”huawei”[SwitchA]domain huawei9．在域”huawei”中引用名为”cams”的认证方案[SwitchA-isp-huawei]radius-scheme cams10．将域”huawei”配置为缺省域[SwitchA]domain default enable HuaweiTELNET访问控制配置1．配置访问控制规则只允许192.1.1.0/24网段登录[SwitchA]acl number 2000[SwitchA-acl-basic-2000]rule deny source any[SwitchA-acl-basic-2000]rule permit source 192.1.1.0 0.0.0.2552．配置只允许符合ACL2000的IP地址登录交换机[SwitchA]user-interface vty 0 4[SwitchA-ui-vty0-4]acl 2000 inbound3．补充说明：● TELNET访问控制配置是在以上三种验证方式配置完成的基础上进行的配置；● TELNET登陆主机与交换机不是直连的情况下需要配置默认路由。

system-view //进入系统试图telnet server enable //打开Telnet服务//以下为配置VTY界面user-interface maximum-vty 8 //配置VTY用户界面user-interface vty 0 7 //进入VTY用户界面protocol inbound telnetauthentication-mode aaa //配置用户为AAA认证模式quit //退出系统试图//以下为配置AAA认证属性aaa //进入AAA视图模式local-user admin password irreversible-cipher hauwei@nei //设置admin用户密码为huawei@hauweilocal-user admin service-type telnet //设置用户admin服务方式为Telnet local-user admin privilege level 3 //设置用户admin权限级别为3quit //退出AAA试图模式命令详解：Quidway]user-interface vty 0 4 ；进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ；设置口令[S3026-ui-vty0-4]user privilege level 3一、第一句的意思是：进入到vty 终端，在华为的交换机里，vty就是人家用telnet远程进入到你交换机的界面，最多有五个，所以说你可以vty 0 vty 1 vty... vty 4交换机最多可以允许五个人同时在线进到交换机里去配置命令的。

vty0 4 就是说把这五个界面一起配置了，这五个界面进去的话，都是使用以下的配置。

TELNET远程管理交换机配置一组网需求：1．PC通过telnet登陆交换机并对其进行管理；2．分别应用帐号+密码方式、仅密码方式以及radius认证方式；3．只允许192.1.1.0/24网段的地址的PC TELNET访问。

二组网图：作为telnet登陆主机的PC与Switch A之间通过局域网互连（也可以直连），PC可以ping通Switch A。

三配置步骤：1H3C S3100-SI S5100系列交换机TELNET配置流程账号+密码方式登陆1．配置TELNET登陆的ip地址<SwitchA>system-view[SwitchA]vlan 2[SwitchA-vlan2]port Ethernet 1/0/1[SwitchA-vlan2]quit[SwitchA]management-vlan 2[SwitchA]interface vlan 2[SwitchA-Vlan-interface2]ip address 192.168.0.1 242．进入用户界面视图[SwitchA]user-interface vty 0 43．配置本地或远端用户名+口令认证方式[SwitchA-ui-vty0-4]authentication-mode scheme4．配置登陆用户的级别为最高级别3(缺省为级别1)[SwitchA-ui-vty0-4]user privilege level 35．添加TELNET管理的用户，用户类型为”telnet”，用户名为”huawei”，密码为” admin”[SwitchA]local-user huawei[SwitchA-luser-huawei]service-type telnet level 3[SwitchA-luser-huawei]password simple admin仅密码方式登陆1．配置TELNET登陆的ip地址(与上面账号+密码登陆方式相同) 2．进入用户界面视图[SwitchA]user-interface vty 0 43．设置认证方式为密码验证方式[SwitchA-ui-vty0-4]authentication-mode password4．设置登陆验证的password为明文密码”huawei”[SwitchA-ui-vty0-4]set authentication password simple huawei 5．配置登陆用户的级别为最高级别3(缺省为级别1)[SwitchA-ui-vty0-4]user privilege level 3TELNET RADIUS验证方式配置1．配置TELNET登陆的ip地址(与上面账号+密码登陆方式相同) 2．进入用户界面视图[SwitchA]user-interface vty 0 43．配置远端用户名和口令认证[SwitchA-ui-vty0-4]authentication-mode scheme4．配置RADIUS认证方案，名为”cams”[SwitchA]radius scheme cams5．配置RADIUS认证服务器地址192.168.0.31[SwitchA-radius-cams]primary authentication 192.168.0.31 1812 6．配置交换机与认证服务器的验证口令为”huawei”[SwitchA-radius-cams]key authentication huawei7．送往RADIUS的报文不带域名[SwitchA-radius-cams]user-name-format without-domain8．创建（进入）一个域，名为”huawei”[SwitchA]domain huawei9．在域”huawei”中引用名为”cams”的认证方案[SwitchA-isp-huawei]radius-scheme cams10．将域”huawei”配置为缺省域[SwitchA]domain default enable HuaweiTELNET访问控制配置1．配置访问控制规则只允许192.1.1.0/24网段登录[SwitchA]acl number 2000[SwitchA-acl-basic-2000]rule deny source any[SwitchA-acl-basic-2000]rule permit source 192.1.1.0 0.0.0.2552．配置只允许符合ACL2000的IP地址登录交换机[SwitchA]user-interface vty 0 4[SwitchA-ui-vty0-4]acl 2000 inbound3．补充说明：●TELNET访问控制配置是在以上三种验证方式配置完成的基础上进行的配置；●TELNET登陆主机与交换机不是直连的情况下需要配置默认路由。

华为交换机S5700设置远程sshtelnet登录AAA是指：authentication（认证）、authorization（授权）、accounting（计费）的简称，是⽹络安全的⼀种管理机制；Authentication是本地认证/授权，authorization和accounting是由远处radius（远程拨号认证系统）服务或hwtacacs（华为终端访问控制系统）服务器完成认证/授权；AAA是基于⽤户进⾏认证、授权、计费的，⽽NAC⽅案是基于接⼊设备接⼝进⾏认证的,在实际应⽤中，可以使⽤AAA的⼀种或两种服务如果是⼀台刚初始化过的华为交换机，需要输⼊两次相同的密码作为登录交换机的登录密码交换机上有console 端⼝ MEth管理端⼝ usb端⼝通过串⼝线配置S5700 的管理IP地址，串⼝线接在交换机的console⼝，ip设置完成后⽹线接在ETH⼝：<Quidway> system-view[Quidway] interface MEth 0/0/1[Quidway] interface MEth 0/0/1[Quidway-MEth0/0/1]ip address x.x.x.x 255.255.255.0 ///设置MEth管理端⼝的ip地址[Quidway-MEth0/0/1]quit[Quidway]ip route-static 0.0.0.0 0.0.0.0 x.x.x.x（gateway）[Quidway-MEth0/0/1]display ip interface MEth 0/0/1 ///查看MEth管理端⼝的配置信息[Quidway]添加⽤户,设置ssh telent远程登录<Quidway> system-view ///进⼊系统配置模式[Quidway]aaa ///进⼊AAA模式[Quidway-aaa]local-user chy password cipher qaz123456 ///设置本地⽤户名和密码 cipher加密[Quidway-aaa]local-user chy service-type ssh telnet ///设置⽤户设置登录ssh telnet服务[Quidway-aaa]display ssh server status ///查看ssh服务是否⽣效[Quidway-aaa]display telnet server status ///查看telnet服务是否⽣效[Quidway-aaa]local-user chy privilege level 15 ///设置⽤户级别[Quidway-aaa]q ///退出AAA模式设置vty 0 4远程登陆的虚拟端⼝VTY是路由器的远程登陆的虚拟端⼝，0 4表⽰可以同时打开5个会话，line vty 0 4是进⼊VTY端⼝，对VTY端⼝进⾏配置，⽐如说配置密码，或者ACL.[Quidway]user-interface vty 0 4 ///进⼊vty 0 4远程虚拟端⼝[Quidway-ui-vty0-4]authentication-mode aaa ///为虚拟⽤户终端配置AAA⾝份验证模式[Quidway-ui-vty0-4]user privilege level 15 ///为虚拟⽤户终端配置⽤户级别[Quidway-ui-vty0-4]protocol inbound all ///为虚拟⽤户终端配置使⽤的协议，all即都⽀持[Quidway-ui-vty0-4]protocol inbound telnet ///为虚拟⽤户终端配置telnet协议，即可以使⽤telnet远程登录[Quidway-ui-vty0-4]protocol inbound ssh ///为虚拟⽤户终端配置ssh协议，即⽤户可以使⽤ssh远程登录[Quidway]ssh user chy authentication-type password ///为chy⽤户设置ssh认证为password，此命令对设置单⼀⽤户设置来说⽐较实⽤[Quidway]ssh authentication-type default password ///设置ssh默认的认证⽅式为密码认证，对设置多个⽤户来说很实⽤[Quidway]ssh user chy service-type stelnet ///为chy⽤户设置ssh认证服务类型为stelnet[Quidway]display ssh user-information chy ///查看ssh服务chy⽤户的配置信息[Quidway]q ///退出系统设置视图<Quidway>save ///保存设置配置登陆IP地址<Quidway> system-view //进⼊系统配置模式[Quidway]interface Vlanif 1 //进⼊三层 vlanif 接⼝[Quidway-Vlanif1]ip address 192.168.0.1 255.255.255.0 //配置管理 IP 地址创建web登录管理账号[Quidway]http server enable ///系统视图下开启http服务[Quidway]http secure-server enable ///系统视图下开启http安全服务即https[Quidway]aaa //系统视图下进⼊aaa模式[Quidway-aaa]local-user admin privilege level 15 ///配置 http 登录名权限[Quidway-aaa]local-user admin service-type http /// 开启 http 登录服务[Quidway-aaa]quit /// 退出aaa模式创建vlan<Quidway>system-view ///进⼊系统配置模式[Quidway]vlan 10 ///创建vlan 10[Quidway-vlan10]quit ///退出系统配置模式[Quidway]interface Vlanif 10 ///进⼊配置vlan 10的模式[Quidway-Vlanif10]ip address 192.168.0.1 255.255.255.0 ///为vlan 10配置IP地址和掩码[Quidway-vlan10]quit ///退出系统配置模式[Quidway-GigabitEthernet0/0/2] ///进⼊端⼝2[Quidway-GigabitEthernet0/0/2]port link-type access ///端⼝类型设置为access[Quidway-GigabitEthernet0/0/2]port default vlan 10 ///将port加⼊到我们创建好的vlan 10[Quidway-GigabitEthernet0/0/2]display vlan ///查看配置的vlan信息[Quidway]q ///退出系统设置视图批量创建vlan<Quidway>system-view ///进⼊系统配置模式[Quidway]vlan batch 2 to 19 ///批量创建vlan 2-19 ，系统都会有⼀个默认的vlan 1 [Quidway]display vlan ///查看vlan信息[Quidway]q ///退出系统设置视图批量删除vlan<Quidway>system-view ///进⼊系统配置模式[Quidway]undo vlan batch 2 to 19 ///批量删除vlan 2-19 ，系统都会有⼀个默认的vlan 1[Quidway]display vlan ///查看vlan信息[Quidway]q ///退出系统设置视图批量把端⼝加⼊到vlan 10<Quidway>system-view ///进⼊系统配置模式[Quidway]interface range GigabitEthernet 0/0/1 to GigabitEthernet 0/0/6///将1⼝到6⼝添加到port-group，此处系统默认的给1⼝到6⼝添加到1个组⾥了。

交换机的Telnet远程登陆配置2.3 交换机的Telnet远程登录配置预备知识：使⽤Console⼝配置交换机虽然不占⽤⽹络带宽，但由于要使⽤专⽤配置线缆，⽽配置线缆较短，⼀般1.5到3⽶，所以对于要配置分散在不同楼、不同楼层或不在同⼀区域的交换机时变得⿇烦，⼯作效率也不⾼，这种⽅式适⽤于⾸次对交换机配置。

⽽带内管理只需要配置好交换机后，在任何⼀台能连接到设备的终端计算机上即可对⽹络上的任何交换机进⾏配置管理，对于管理⼤中型⽹络，这种管理⽅式能⼤⼤提⾼⼯作效率。

使⽤Telnet远程登录对交换机进⾏配置就是最常⽤的带内管理⽅式的⼀种，这种管理⽅式⾸先需要通过Console⼝连接到交换机，配置交换机的远程管理地址，然后进⼊vty线路配置模式配置远程登录密码并开启远程登录功能。

由于是远程登录管理交换机，所以出于安全考虑，交换机必须要配置特权⽤户密码才能进⾏远程登录。

配置好交换机后可使⽤⽹络中的任何⼀台与设备连通的计算机⾥的telnet程序连接到交换机进⾏管理。

⼀、实训⽬的1、了解TELNET远程登录的作⽤2、掌握TELNET远程登录的配置命令⼆、应⽤环境某校园⽹上的交换机分布在各栋楼的不同楼层⾥，由于经常需要进⾏⽹络配置，使⽤CONSOLE⼝对交换机进⾏配置需要到该交换机前进⾏配置，⼀次⼩的配置改动就要到多栋楼的不同楼层进⾏配置，降低了管理效率。

交换机的TELNET远程登录允许管理员从⽹络上的任意终端登录并进⾏管理，登录时只需要输⼊登录⽤户名和密码就可以像使⽤console ⼝⼀样管理交换机，从⽽提⾼管理效率。

三、实训要求1.设备要求：1)两台2950-24交换机和⼀台PC机。

2)⼀条交叉双绞线、⼀条直通双绞线、⼀条配置线。

2.实训拓扑图3.配置要求：4.实训效果：使⽤PC的终端分别能成功TELNET远程登录到交换机Switch1和Switch2。

四、实训步骤1、添加设备并连接好⽹络。

2、设备PC机IP地址并通过终端连接到交换机。

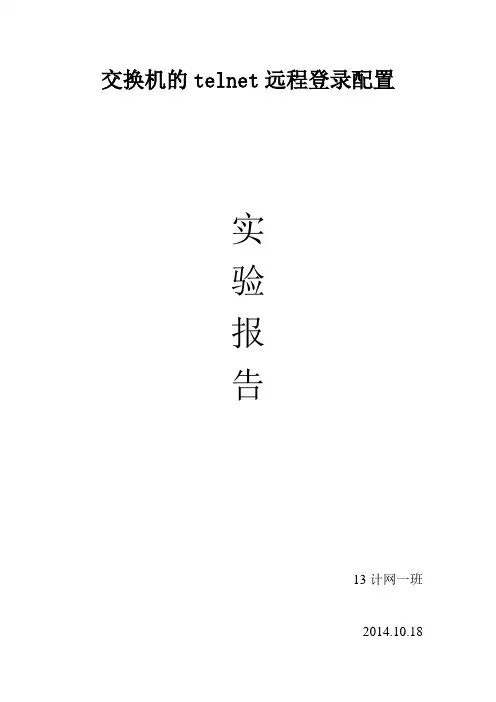

交换机的telnet远程登录配置实验报告13计网一班2014.10.18实验3 交换机的telnet远程登录配置一、实验目的1) 掌握交换机命令行各种操作模式的区别,以及模式之间的切换2) 掌握交换机的全局基本配置3) 掌握交换机端口的常用基本配置参数4) 查看交换机系统和配置信息和当前交换机的工作状态二、背景描述第一次在设备机房对交换机进行了初次配置后，你希望以后在办公室或出差时也可以对设备进行远程管理。

现要在交换机上做适当配置。

三、实验设备Switch_2960 1 台；PC 1 台；直连线；配置线四、实验拓扑图拓扑图五、实验步骤及配置内容1. 交换机命令行操作模式的进入（1）通过计算机的终端设备对交换机进行配置：Switch>enable 进入特权模式Switch#configure terminal 进入全局配置模式Switch(config)#Switch(config)# interface vlan 1默认情况下，交换机的所有端口都处于vlan 1中 Switch(config-if)#ip address 192.168.1.1 255.255.255.0 Switch(config-if)#no shutdown 开启vlan 1的状态Switch(config-if)#exit 返回上一级模式（2）配置进入特权模式的登录密码Switch(config)# enable password 123456（3）配置telnet远程登录密码Switch(config)#line vty 0 4进入线程配置模式Switch(config-line)#password jsj配置Telnet的密码Switch(config-line)#login启用Telnet的用户名密码验证Switch(config-line)#end（4）查看交换机的配置信息Switch#show running-confighostname Switch!enable password 123456interface FastEthernet0/1interface FastEthernet0/2………………interface Vlan1ip address 192.168.1.1 255.255.255.0line vty 0 4password jsjlogin（5）设置PC1的IP地址（6）进入PC1的命令提示符进入到交换机的配置命令下，和之前通过console口对交换机进行配置是一样的。

华为交换机开启telnet 实现远程管理相信大家在配置交换机时都有这样的需求，在使在console口配置完成后，有时不在现需要远程进行配置，这时就用到了TELNET来进行管理交换机在默认情况下不没有开启telnet功能的，需要我们使用命令行开启在开启WEB的情况下用WEB开启也是可以的，下面我们主要来说一下命令行下如何开启这个TELNET功能首先我们先通过console登录交换机，在系统视图下进行配置输入:system-view 可以简写成：sys 进入系统视图模式下在系统模式下输入：user-interface vty 0 4 这个命令的意思是配置用户界面VTY 同时可以5个用户。

开启telnet 服务功能输入命令：telnet server enable 这个命令的意思是开启telnet 服务然后在VTY界面命令行下输入：[S5700-24-ui-vty0-4]protocol inbound telnet 这个命令的意思是入站服务类型为telnet继续在这界面下执行：[S5700-24-ui-vty0-4]authentication-mode aaa 这个命令的意思是认证方式为aaa 认证还有一种是password 模式简单理解就是aaa认证是用户名+密码方式认证password 是密码认证以上配置完成后再配置AAA认证的用户名和密码输入q 退出当前VTY界面输入AAA 进入到AAA 配置界面进入到AAA 命令提示符下执行dis th 这个意思是查看当前AAA 的配置情况上一讲中在配置WEB的教程中已经配置过用户admin 如果不想重新另外增加用户就可以用这个用户即可但要注意的是在AAA的服务类型里要有telnet 这个配置下面说一下配置的方法AAA下执行命令：local-user admin password cipher hw12356上面的命令含义是：配置用户名为：admin 密码为：hw123456说明一下这个用户名可以用作WEB ftp ssh telnet 类型的登录用户只要在下边这个命令行执行的时候加个这些服务类型就可以了AAA下执行local-user admin service-type telnet ssh ftp http 这其中就包括了WEB FTP SSH TELNET上面这些就把TELNET的功能配置完成了，就可以通过交换机的IP地址来进行远程登录了我们通过电脑的命令行窗口登录WIN键+R 打开支行对话框输入cmd输入：telnet 10.0.1.100 我这里的交换机IP是10.0.1.100 需要根据自己的实际情况输入输入完成后回车显示如下图：按提示输入用户名：admin输入密码：在输入密码的时候是不显示的，正常输入就可以了回车显示已经进入到交换机里了，这样就完成了交换机的telnet的配置。

交换机的Telnet远程登陆配置
技术原理
1、配置交换机的管理IP地址（计算机的IP地址与交换机管理IP地址在同一个网段）：
2、在2层交换机中，IP地址仅用于远程登录管理交换机，对于交换机的运行不是必需，但是若没有配置管理IP地址，则交换机只能采用控制端口console进行本地配置和管理。

3、默认情况下，交换机的所有端口均属于VLAN1，VLAN1是交换机自动创建和管理的。

每个VLAN只有一个活动的管理地址，因此对2层交换机设置管理地址之前，首先应选择VLAN1接口，然后再利用IP address配置命令设置管理IP地址。

实验步骤
1、新建Packet Tracer拓扑图
实验设备
Switch_2960 1台；PC 1台；直连线；配置线
实验设备配置PC0设置
192.168.1.2
255.255.255.0
192.168.1.1 PC1设置
192.168.1.3
255.255.255.0
192.168.1.1
实验验证。

1.在路由器上和交换机相连的借口上配置一个IP地址：比如192.168.1.1 242.在交换机上配置如下：<switch>system-view[switch]vlan 10[switch-vlan10]quit[switch]interface vlan 10[switch-vlanif 10]ip address 192.168.1.2 24 //保证和路由器的IP在同一网段ip address 192.168.1.2 24简单的说，就是掩码中1的个数，就是255.255.255.0[switch-vlanif 10]quit[switch]interface ethernet 0/0/1[switch-interface ethernet 0/0/1]port hybrid untagged vlan 10 //untag方式加入vlan10 [switch-interface ethernet 0/0/1]quit//做完上述配置后，在路由器和交换机上192.168.1.1和192.168.1.2应该可以互相ping通。

3.然后就是在交换机上配置telnet登录命令：[switch]aaa[switch-aaa]local-user admin password simple admin //2个admin分别是账号密码，可以自设[switch-aaa]local-user admin privilege level 3 //设置账号级别，3为最高级[switch-aaa]local-user service-type telnet //设置本地账号服务类型是telnet[switch-aaa]quit[switch]user-interface vty 0 4[switch-user-vty0-4]authentication-mode aaa //设置登录用户验证方式为aaa，在刚才设置账号那块设置了账号密码[switch-user-vty0-4]protocol bind all // 绑定用户协议为全部，包括telnet/ftp/ssh。
