螺丝入门

塑胶壳体设计相关的局部设计规范，将这些局部设计规范合并起来，就是完成的壳体设计规范，理解了壳体设计

的规范和原理，基本就算可以入门了；　螺丝柱是手机壳体最常见，也几乎是每个项目都会用到的结构，但一旦

涉及不好，就会出现柱子缩水，螺丝柱爆柱，拉拔力不够等问题，直接影响到整机的可靠性，下面就针对螺丝柱的设计整理一下相关的设计规范：　

1.设计原则　

Ａ．螺丝柱高度、壁厚、孔径要适当，防止塑胶外观

面缩水；　

Ｂ．螺丝柱应有足够的强度，防止断裂及变形。　

2.基本设计要点参考：　

１）尺寸设计要点：　

Ａ）对于镶嵌铜螺母的螺丝柱　

如图1所示，对于镶嵌铜螺母（热熔，超声）的螺丝柱，确定螺丝柱的内孔D0，外孔D1和铜螺母与螺丝柱上下

两端的间隙GO,G1很重要。　

D0=D - 0.2（0.25）　D：Screw_NUT(铜螺母)外径;（PC取0.2/PC+ABS取0.25，对于1.4的螺母，一般取2.1）　

D1=D0+2*(0.6T) 其中数值(0.6T)是保证铜螺母热熔时螺丝柱壁不破裂的最小壁厚,一般取0.6T为0.85～0.9mm；　

GO=0.05mm～0.1mm ;

G1≧0.5mm (视空间而定,主要是防止热熔螺母溢胶) ;

L=0.6~0.8T (此值一般是视空间和防缩水但反面不可有水印而设置) ; H=2T~5T, （视空间结构而定）；　

注意：1.为了铜螺母热熔导向方便，一般在螺丝柱上端内孔上做0.2x0.2的导角；　

2.螺丝内孔拔模角不宜太大，以防铜螺母紧固力不够，一般取0-0.5度拔模角；　

3.螺丝外侧面拔模角取1.0度即可。　

B）对于不需要镶嵌铜螺母的螺丝柱

而言，其主要用来定位、热熔固定、

加强等等作用，此时主要考虑的是其

缩水和强度问题，如右图2

D0=d0+0.1 d0为与D0配合的螺丝柱（或者实心圆柱）外径；　

D1=D0+2*(0.4T~0.6T) 其中数值(0.4T~0.6T)一般取0.7mm;

H=2T~5T 一般H取3T; 图1

CASSIA X2000蓝牙路由器 快速入门指南

版权所有 © 2020 北京桂花网科技有限公司I. 包装清单

2. 抱杆安装箍 (2)3. 螺丝硅胶塞 (2)1. X2000蓝牙路由器 (1)4. 防水接头 (2)5. USB硅胶塞 (1)6. 安装支架 (1)7. 拆网线专用螺丝刀 (1)8. 安装螺丝和膨胀管 (2*4)

9. 快速入门指南 (1)143265879快速入门指南1II. 面板说明CONUSBETH/PoEBT0BT1RESETDC 12V连接地线以太网和PoE接口USB 2.0不使用复位按钮直流供电接口LED指示灯外接蓝牙天线接口2请根据路由器的使用方式（回传，供电，壁挂/抱杆等），选择相应的安装步骤III. 安装步骤1) 安装内置4G上网卡步骤1：取下螺丝硅胶塞步骤2：用十字螺丝刀拧下螺丝，打开顶盖步骤3: 将4G上网卡插入USB接口步骤4: 安装顶盖，拧紧螺丝，塞上螺丝硅胶塞4G螺丝硅胶塞

螺丝硅胶塞3步骤3: 将USB延长线插入USB接口2) 安装外置4G上网卡步骤1：打开顶盖步骤2：使用一字螺丝刀拧下顶盖上的塞子（M20X1.5，请勿与ETH/PoE的塞子混淆）拧下塞子

4G4步骤4: 将USB延长线穿过顶盖上的孔，安装顶盖，将硅胶塞套在USB延长线上并塞入顶盖上的孔。最后，将4G上网卡插入USB延长线的另一头注意：安装支架面向墙和杆的一侧比较锋利，请小心安装，以免伤到您的手。壁挂安装抱杆安装壁挂安装抱杆安装3) 将X2000安装支架固定在平整的墙面上，或者使用抱箍拧在垂直的 抱杆上4) 把X2000连接到安装支架上5注意：为了拆下安装好的以太网线，请用X2000包装盒中提供的一字螺丝刀或其它小工具按下水晶头上的塑料卡舌，参见下图：5) 连接以太网线和PoEabc取下以太网接口塞（M22X1.5，请勿与顶盖上的塞子混淆），将以太网线穿过防水接头，把网线水晶头插入X2000的以太网接口，并按照a、b、c的顺序拧紧防水接头。步骤c的力度应该小于步骤a的力度，避免损坏X2000的内部器件注意：拆除防水接头时，必须按照c、b、a的顺序，否则会损坏X2000内部器件bacETH/PoE67) 对于室外安装的X2000，建议在接地标志位置的螺钉上连接地线，确保X2000的安全

DS3608

条码扫描器

DS3608 快速入门指南2DS3608

Zebra 保留更改任何产品以提高其可靠性、改进其功能或设计的权利。

对于使用此处所述的任何产品、电路或应用程序而引发的或与之相关的

产品问题，Zebra 概不承担任何责任。对于可能用到我们产品的任何产

品组合、系统、仪器、机械、材料、方法或流程，Zebra 未以明示、暗

示、禁止反言或其他任何方式授予使用上述情况涉及到的或与之相关的

专利权或专利的许可。Zebra 仅为其产品中所包含的设备、电路和子系

统提供暗示许可。

保修

要了解完整的 Zebra 硬件产品保修声明，请访问：

/warranty。

服务信息

如果使用设备时出现问题，请与您机构的技术或系统支持部门联系。

如果设备出现任何问题，他们将联系 Zebra 全球客户支持中心：

/support。

要获得本指南的最新版本，请访问：/support。DS3608 快速入门指南3

扫描器功能

1

23

4

1. 扫描窗口

2. 扫描触发开关

3. LED

4. 蜂鸣器4DS3608附件智能支架叉式升降台支架DS3608 快速入门指南5

电缆附件

1.完全插入电缆，使连接器与扫描仪表面完全齐平。

2.使用 PH1 螺丝刀旋松金属锁止板螺钉。

3.将锁止板滑到完全锁止位置。

4.使用 PH1 螺丝刀拧紧螺钉（扭矩：5 in-lb）。6DS3608

连接主机接口

USB

扫描以下条码之一。

接口电缆会自动检测主机接口类型，并使用默认设置。

如果默认值 (*) 不符合您的要求，请扫描下面的主机条码。

注：缆线可能因配置而有所不同

* USB 键盘 (HID)DS3608 快速入门指南7

USB CDC 主机

IBM 桌面 USB

IBM 手持 USB

SNAPI（不带成像功能）

SNAPI

（带成像功能）8DS3608

手持式 USB OPOS

USB CDC 上的 SSI

简单 COM 端口仿真DS3608 快速入门指南9RS-232

赤道仪使用入门手册

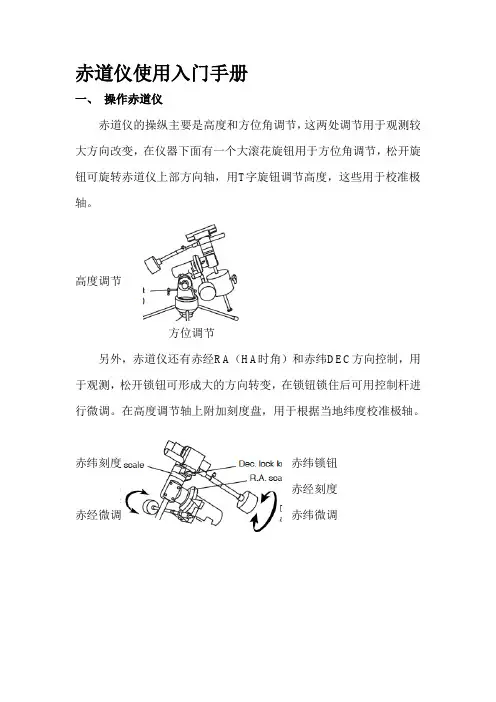

一、 操作赤道仪
