居住区一期基坑支护施工方案.doc

基坑支护施工方案

1、土方开挖宜从上到下分层分段依次进行，随时作成一定的坡势以利泄水，并不得在影响边坡稳定的范围内积水。

2、在挖方上侧弃土时，应保证挖方边坡的稳定，弃土连续堆置，其顶面应向外倾斜，防止小坡流入挖方场地。

3、在挖方下侧弃土时，应将弃土表面整平并向外斜倾，弃土表面应低于相邻挖方场地的设计标高，或在弃土堆与挖方地之间设置排水沟，防止地面水流入挖方场地。

4、机械挖土，边坡度应适当减缓，然后用人工修整，达到设计要求。

5、在土方开挖过程中，如出现滑坡现象，应立即采取下列措施：

（1）暂停施工，必要时，所有人员和机械搬至安全地带，

（2）通知设计单位提出处理措施

（3）根据滑运迹象设置观测点，观测滑坡体颊位移和沉降变化，并作好记录，机械挖方时与时配合人工修边，将边竖面与周围浮土铲掉，并保证竖向坡度与纵向的平直。

（4）挖到一定深度，基坑周围设挡土楞，以防塌方，并设护栏夜间有足够的照明。

6、本工程的基坑支护方法是，水平挡土板钉在柱桩内侧，在柱桩外侧用斜支撑交顶，斜支顶，斜撑应支在木桩，在挡土板内侧回填土。局部采用土袋或砌石压坡法，具体施工方法为在坡下部用水泥袋装土堆砌或砌石压住坡脚，保持坡脚稳定，在坡顶设挡水土坡堤或排 水沟，防止冲刷坡面，在底部作排水沟，防止冲坏坡脚。

土方工程安全施工：

1、人工挖土，前后操作人员不应小于2.5m，堆土要在1m以外，并且高度不得超过1.5m。

2、每日或雨后必须检查土壁与支撑稳情况，在确定安全的情况下继续工作，并且不得将土和其它物件堆在支撑上，不得在支撑下行走或站立。

柱桩

回填土 斜撑

短柱

挡板

基坑支护施工方案

1．土钉墙施工

1.1土钉墙施工部署

根据整体施工部署，施工区域分为I，II两个区域。每个区域又分为支护区和中心区。施工时，首先将第一步土钉高度范围内的土清除，土钉墙施工插入。组织施工队进行流水施工，以后逐层施工。

1.2施工工艺流程

开挖 修坡 定孔位 成孔

堵孔注浆

喷射混凝土面层 二次注浆

循环下一层土钉施工 绑扎、固定钢筋网

混凝土面层养护 插筋

钉端焊接

1.3主要施工工序

1.3.1修坡

基坑开挖作业用挖土机。预留20～30cm厚人工修整，确保边坡的立面角和坡面的平整度。当遇有上层滞水影响时，要在坡面上每隔1米插放一根泄水管，以减少滞水对坡面的压力。

1.3.2编扎钢筋网

钢筋网按照φ6.5 mm@200×200编制，如遇到边坡土方稳定性差，在修好坡后，先喷射一层混凝土，然后再按正常顺序编扎钢筋网。上下层的竖向钢筋搭接，长度大于一个网格，以保证钢筋网的整体性，有利于传力。

1.3.3成孔

本工程主要采用人工洛阳铲成孔，成孔直径110mm。在杂填土土层中，人工成孔较困难时，可采用锚杆机成孔，以确保土钉孔的成孔质量。在成孔过程中，需将孔中的残土清除，确保有效孔深，才能保证下道注浆工艺的质量。因第五层土钉位于卵石圆砾层中，如人工洛阳铲成孔困难可采用锚杆钻机进行成孔。

1.3.4土钉制作与安放

为保证土钉能定位于孔的中心位置，需沿长度每隔2m焊上定位支架，定位支架的高度要确保使锚筋能够居中，注浆管绑在锚筋上。

插筋前应检查锚筋，包括长度、注浆管是否有漏浆等。插筋时应抬起后部使之与成孔角度相同，徐徐插进，防止碰坏孔壁。锚筋插入孔后应注意留出锚筋外露部分以满足固定的长度。

1.3.5注浆

注浆质量是保证土钉抗拔力的关键。在施工中必须认真按照设计要求，严格控制配料比，并根据施工需要，在浆液拌制过程中添加早强剂，以确保浆液的流动性和提高早期强度，使土钉早日进入工作状态。注浆方式为底部注浆，即将注浆管插入孔底（距孔底200mm左右），浆液从孔底开始向孔口灌填。注浆一般不少于2次，保证浆液充满锚孔。

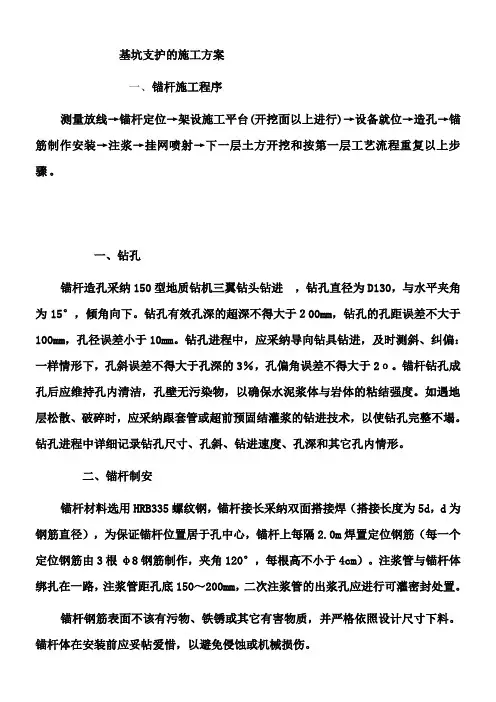

基坑支护的施工方案

一、锚杆施工程序

测量放线→锚杆定位→架设施工平台(开挖面以上进行)→设备就位→造孔→锚筋制作安装→注浆→挂网喷射→下一层土方开挖和按第一层工艺流程重复以上步骤。

一、钻孔

锚杆造孔采纳150型地质钻机三翼钻头钻进 ，钻孔直径为D130，与水平夹角为15°，倾角向下。钻孔有效孔深的超深不得大于２00mm，钻孔的孔距误差不大于100mm，孔径误差小于10mm。钻孔进程中，应采纳导向钻具钻进，及时测斜、纠偏：一样情形下，孔斜误差不得大于孔深的3％，孔偏角误差不得大于2о。锚杆钻孔成孔后应维持孔内清洁，孔壁无污染物，以确保水泥浆体与岩体的粘结强度。如遇地层松散、破碎时，应采纳跟套管或超前预固结灌浆的钻进技术，以使钻孔完整不塌。钻孔进程中详细记录钻孔尺寸、孔斜、钻进速度、孔深和其它孔内情形。

二、锚杆制安

锚杆材料选用HRB335螺纹钢，锚杆接长采纳双面搭接焊（搭接长度为5d，d为钢筋直径），为保证锚杆位置居于孔中心，锚杆上每隔2.0m焊置定位钢筋（每一个定位钢筋由3根φ8钢筋制作，夹角120°，每根高不小于4cm）。注浆管与锚杆体绑扎在一路，注浆管距孔底150～200mm，二次注浆管的出浆孔应进行可灌密封处置。

锚杆钢筋表面不该有污物、铁锈或其它有害物质，并严格依照设计尺寸下料。锚杆体在安装前应妥帖爱惜，以避免侵蚀或机械损伤。 锚杆采纳人工安装，安装中的预应力锚杆结构不该受损坏，推送锚杆进程中严禁旋转灌浆管。 3、锚杆注浆

锚杆安放好后，应及时注浆。注浆水泥采纳一般硅酸盐水泥（强度品级为42.5），水泥砂浆强度为M30，一次注浆压力为0.5～1.0MPa，二次注浆压力为2.5～5.0MPa，二次注浆应在一次注浆形成的水泥结石体强度达到5.0MPa后进行，约在一次注浆完成后的3小时左右进行（初凝后）。二次注浆材料选用水灰比为0.45～0.55的纯水泥浆，砂浆配合比按实验室配合比实验确信，注浆应饱满，且具抗击水清蚀的化学稳固性，并可适当掺加膨胀剂。

基坑支护施工方案完整版

一、施工背景和目标

根据工程图纸和设计要求，本次施工工程需要开挖一个20米*20米的基坑，地下深度为10米。基坑周边土质松软，且周围有建筑物和管线，因此需要采取适当的支护措施，确保基坑施工的安全和周围环境的稳定。

施工目标：

1.确保基坑开挖的稳定性和安全性；

2.防止塌方和地层沉降；

3.保护周边建筑物和管道；

4.控制地下水位。

二、支护原则和方法

1.支护原则：

（1）按层次逐步进行开挖，分期施工；

（2）采用合理的支护结构，保证基坑的稳定性；

（3）尽量减少对周围环境的影响。

2.支护方法：

（1）采用钢支撑：在基坑周边安装钢支撑，以增强土体的稳定性。

（2）采用桩基础：在基坑边缘或边角处设置深层钢筋混凝土桩，以进一步增强土体的承载能力。 （3）采用喷射混凝土：对于土层松软、稳定性差的区域，采用喷射混凝土法进行支护。

（4）采用挡土墙：根据土体类型和工程要求，适当设置挡土墙。

三、施工步骤和措施

1.施工步骤：

（1）准备工作：清理现场，搭设施工平台。

（2）设置支撑：根据设计要求和基坑的尺寸，按照一定的间距安装钢支撑和桩基础。

（3）喷射混凝土：对于土质不稳定的区域，使用喷射混凝土机进行喷射。

（4）挡土墙施工：根据设计要求和土质情况，进行挡土墙的施工。

（5）监测和调整：对基坑支护施工进行监测，及时调整支护结构。

2.施工措施：

（1）制定严格的施工计划，并按照计划进行施工。

（2）加强现场管理，确保施工人员和设备的安全。

（3）设置警示标志，确保工地的安全和施工的顺利进行。

（4）对施工现场进行定期检查，及时发现和处理问题。

四、安全措施和应急预案

1.安全措施： （1）施工人员要进行必要的安全培训，了解施工现场的风险和安全防护措施。

（2）施工现场必须设置安全警示标志，明确施工区域和安全通道。

（3）施工人员必须穿戴合适的安全防护用具，如安全帽、工作服、防滑鞋等。
