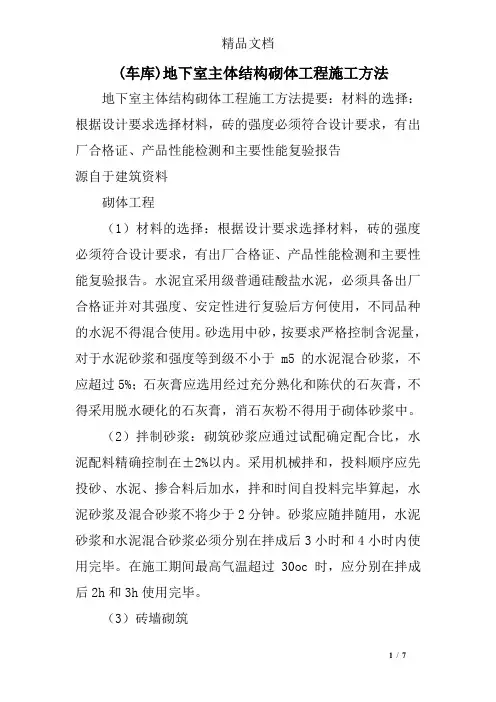

1 / 7 (车库)地下室主体结构砌体工程施工方法

地下室主体结构砌体工程施工方法提要：材料的选择：根据设计要求选择材料，砖的强度必须符合设计要求，有出厂合格证、产品性能检测和主要性能复验报告

源自于建筑资料

砌体工程

（1）材料的选择：根据设计要求选择材料，砖的强度必须符合设计要求，有出厂合格证、产品性能检测和主要性能复验报告。水泥宜采用级普通硅酸盐水泥，必须具备出厂合格证并对其强度、安定性进行复验后方何使用，不同品种的水泥不得混合使用。砂选用中砂，按要求严格控制含泥量，对于水泥砂浆和强度等到级不小于m5的水泥混合砂浆，不应超过5%；石灰膏应选用经过充分熟化和陈伏的石灰膏，不得采用脱水硬化的石灰膏，消石灰粉不得用于砌体砂浆中。

（2）拌制砂浆：砌筑砂浆应通过试配确定配合比，水泥配料精确控制在±2%以内。采用机械拌和，投料顺序应先投砂、水泥、掺合料后加水，拌和时间自投料完毕算起，水泥砂浆及混合砂浆不将少于2分钟。砂浆应随拌随用，水泥砂浆和水泥混合砂浆必须分别在拌成后3小时和4小时内使用完毕。在施工期间最高气温超过30oc时，应分别在拌成后2h和3h使用完毕。

（3）砖墙砌筑 精品文档

2016

2 / 7 施工顺序

抄水平→得饼→立皮数杆→架头角（或在柱或砼墙身弹线）→拉紧弦线→砌墙→将预留锚固钢筋安放在砌体中→水电等配合留设→工完场清→自检、互检、质检员检→二次斜砌→报验

施工前首先要操平及操50mm线，此点落在柱或砼墙身上，然后得饼立皮杆，根据此皮数杆进行砌墙壁。马牙槎是先退后进。拉接筋是每40cm留设两根。砌体材料要提前浇水湿润。

墙体施工

A、排砖撂底（干摆砖样）：根据已弹出的窗门洞口位置黑线，核对门窗间墙的长度尺寸是否符合排砖模，如若不合模数时，则要考虑好砍砖及排放的计划，所砍的砖应排在窗口中间或其他不明显的部位。

第 1 页 共 28 页 黄桥街道永青路安置小区三期工程

主 体 结 构工程

施

工

方

案

张家港市后塍建筑安装工程有限公司

二〇一六年三月

第 2 页 共 28 页 一、工程概况

项目名称：黄桥街道永青路安置小区三期工程

建设单位：苏州三角咀生态园开发有限公司

监理单位：苏州相城建设管理有限公司

勘察单位：南京南大岩土工程技术有限公司

设计单位；苏州城市建筑设计院有限公司

施工单位：张家港市后塍建筑安装工程有限公司

工程地址：黄桥街道永青路

本工程总建筑面积13.64606万m2，包括9#、10#、14#、15#、17#、18#、22#、23#住宅楼（8幢），商业用房：27#D区、E区、25#（共3幢），地下车库2-#2、5#（共2幢）十三个单体。其中住宅建筑面积106906.27m2，商业房建筑面积7573.78m2，地下车库建筑面积21955.05m2。住宅楼剪力墙结构，地下一层（除9#楼），地上17层，层高2.9m，建筑檐口高度55.3m（其中 9#楼为地上27层，建筑檐口高度85.4米），±0.000相对黄海高程3.900m，室内外高差0.300m。

二、主体施工方法的确定

为了确保工程如期完成,施工期间必须以主体工程为重点,集中力量加快施工进度,为提前进入装饰创造条件,模板采用多层胶合板模,扣件式钢管架,钢筋集中配置,原位绑扎,混凝土采用商品混凝土，泵送运输至楼面。

三、 主体施工顺序

施工测量放线→立柱钢筋→立柱模→梁板模→梁板钢筋→浇筑梁板砼→养护→拆模→施工测量放线→砌墙体。

四、 模板工程

模板及支撑体系材料选用:柱及梁侧模、底模板模为15厚多层胶合板,背面配备相应数量的50*100木方联结,增强模板的刚度。支撑均用φ48钢管,现浇板模下配备相应数量 第 3 页 共 28 页 的50*100的木搁栅。

1、柱、墙模板

采用15厚多层胶合板,板背面钉50*100木方,间距30cm 左右。钢管围楞,扣件固结,楞距400~500mm。柱、墙模用对拉螺栓加固。螺栓采用φ12mm,其水平与垂直间距在600左右。柱、墙模安装垂直误差不大于3mm,柱、墙轴线位移不大于5mm。

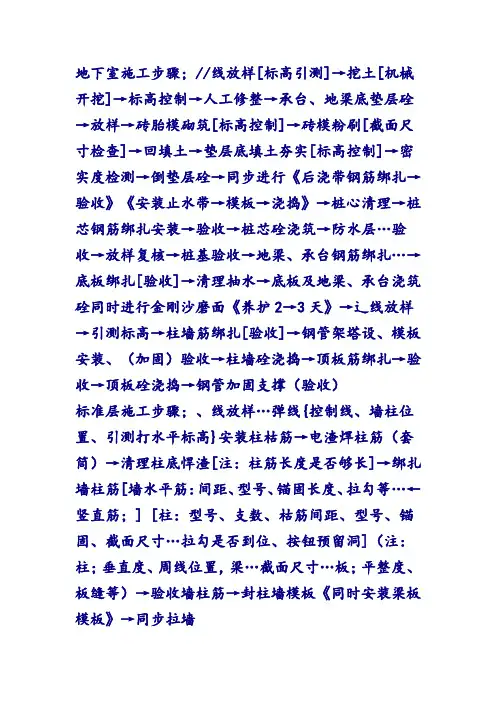

地下室施工步骤；//线放样[标高引测]→挖土[机械开挖]→标高控制→人工修整→承台、地梁底垫层硂→放样→砖胎模砌筑[标高控制]→砖模粉刷[截面尺寸检查]→回填土→垫层底填土夯实[标高控制]→密实度检测→倒垫层硂→同步进行《后浇带钢筋绑扎→验收》《安装止水带→模板→浇捣》→桩心清理→桩芯钢筋绑扎安装→验收→桩芯硂浇筑→防水层…验收→放样复核→桩基验收→地梁、承台钢筋绑扎…→底板绑扎[验收]→清理抽水→底板及地梁、承台浇筑硂同时进行金刚沙磨面《养护2→3天》→辶线放样→引测标高→柱墙筋绑扎[验收]→钢管架塔设、模板安装、（加固）验收→柱墙硂浇捣→顶板筋绑扎→验收→顶板硂浇捣→钢管加固支撑（验收）

标准层施工步骤；、线放样…弹线{控制线、墙柱位置、引测打水平标高}安装柱枯筋→电渣焊柱筋（套筒）→清理柱底悍渣[注：柱筋长度是否够长]→绑扎墙柱筋[墙水平筋：间距、型号、锚固长度、拉勾等…←竖直筋；] [柱：型号、支数、枯筋间距、型号、锚固、截面尺寸…拉勾是否到位、按钮预留洞]（注：柱；垂直度、周线位置，梁…截面尺寸…板；平整度、板缝等）→验收墙柱筋→封柱墙模板《同时安装梁板模板》→同步拉墙 放样…弹线{控制线、墙柱位置、引测打水平标高}安装柱枯筋→电渣焊柱筋（套筒）→清理柱底悍渣[注：柱筋长度是否够长]→绑扎墙柱筋[墙水平筋：间距、型号、锚固长度、拉勾等…←竖直筋；] [柱：型号、支数、枯筋间距、型号、锚固、截面尺寸…拉勾是否到位、按钮预留洞]（注：柱；垂直度、周线位置，梁…截面尺寸…板；平整度、板缝等）→验收墙柱筋→封柱墙模板《同时安装梁板模板》→同步拉墙筋、空调预埋筋、电梯井预留洞…牛腿、加固墙柱模板→浇水养护模板→清理楼梯施工缝、板面清理→浇捣柱墙硂→绑扎梁板钢筋[注：次梁间交叉加密区~锚固长度、安装是否到位]梁面筋加密区（梁净高的1.5倍）梁支数、型号、腰筋、截面尺寸…→板筋；负筋间距、直径、预留洞加筋、保护层厚度…板面降低[阳台、厨房、卫生间等…]（注；降低位置面筋记的垫高…）…验收→浇捣梁板~

百度文库 - 让每个人平等地提升自我

1 主 体 结 构 工 程

施

工

方

案

编制单位：

编制人：

审核人： 年 月 日 百度文库 - 让每个人平等地提升自我

2 主体结构工程施工方案

砼主体模板工程

框架部分采用竹胶合板模板，局部采用定型组合钢模板或木模板，构造柱、圈梁采用钢模板，支架采用Ф48脚手架钢管，为保证工期，所投入的模板按一次性投入考虑，不二次周转利用。模板及其支架必须符合下列规定：

保证工程结构和构件各部分形状尺寸和相对位置的正确。

具有足够的强度、刚度和稳定性，能可靠地承受新浇砼的重量和侧压力，以及施工过程中产生的荷载。

构造简单、装拆方便,并便于钢筋的绑扎与安装和砼的浇筑及养护等工艺要求。

模板接缝严密，不得漏浆。

质量要求及保证措施

为确保工期、保证工程质量，本工程采用δ=12mm竹胶合板模板，少量小钢模板,局部采用木模板补镶。

钢模板安装完毕后，必须严格按照《混凝土结构工程施工质量验收规范》（ＧＢ50204-2002）和《组合钢模板技术规范》（ＧＢ50214-2001）的有关规定进行全面检查，合格后方能进行下一道工序施工。

各种连接件、支撑件、加固件必须安装牢固，无松动现象。

各种预埋件、预留孔洞位置必须准确，固定要牢固。

模板安装允许偏差见下表

序号 项 目 允许偏差（mm）

1 轴线位置 5

2 底模上表面标高 ±5

3 截面内部尺寸 基础 ±10

柱、梁 +4

4 层高垂直 全高≤5m 6 百度文库 - 让每个人平等地提升自我

3 全高≤5m 8

5 相临两板表面高低差 2

6 表面平整（2m长度上） 5

7 预埋钢板中心线位置 3

8 预留管、预留孔中心线位置 3

9 预埋螺栓 中心线位置 10

截面内部尺寸 +10

0

竹胶合板模板的支安

选择正式厂家生产的酚醛胶粘竹胶合板，板材尺寸选择出料多的型号。
