高中物理电学部分的实验器材和电路选择探索

高中电学中的电路设计和仪器选择

摘要：电学是高中物理的重要组成部分，电学中的电路设计和仪器选择是电学的核心内容，以高二物理教材“描绘小灯泡的伏安特性曲线”、“测金属丝的电阻率”、“测电源电动势和内阻”等几个学生实验为例，让学生融会贯通学会高中电学电路的设计和实验仪器的选择。

关键词：电路设计 仪器选择

电学是高中物理的重要组成部分，电学中的电路设计和仪器选择是电学的核心内容，如何让学生掌握电路的设计和仪器的选择是电学教学的关键。以高二物理教材“描绘小灯泡的伏安特性曲线”、“测金属丝的电阻率”、“测电源电动势和内阻”等几个学生实验为例，这些实验都有许多相似之处和不同之别，学生只要掌握了电路设计和仪器选择的原理和方法，其它问题就迎刃而解了。

一、电路设计原理

以上实验都是利用滑动变阻器改变电路中的电流，用电流表和电压表测量电路中小灯泡、金属丝、变阻器的电流和电压，然后用作图法和计算法分别去描绘小灯泡的伏安特性曲线、计算出金属丝的电阻率和电源电动势和内阻。滑动变阻器、电流表和电压表在电路中有不同的接法。

（一） 滑动变阻器电路的选择

1.限流电路（如上图左）

当移动滑动变阻器滑片时，可以改变电路中的电阻，从而控制用电器的电流和电压。设电源电压为e，用电器（小灯泡、金属丝、变阻器）的电阻、电流、电压分别为r、i、u，滑动变阻器的全值电阻为r0，

1）当滑动变阻器滑片p滑到右端时，用电器上的u、i均为最大，其最大值分别为e、e/r

2）当滑动变阻器滑片p滑到左端时，用电器上的u、i均为最小，其最小值分别为er/（r+r0）、 e/（r+r0）

综上所述，限流电路的电流和电压调节范围分别为

u： er/（r+r0）——e

i： e/（r+r0）——e/r

由上式可知，限流电路的电流和电压调节范围与滑动变阻器的全值电阻r0有关，在e、r一定的情况下，r0越大，电流和电压调节范围越大；当r0比r小得多时，电流和电压调节范围都很小。

高中物理电学实验学习的方法与技巧探析

高中物理电学实验是学习电学知识的重要途径之一，通过实验可以加深对电学知识的理解，提高学生的动手能力和实验技能。但是有些同学在实验过程中往往感到无从下手，实验结果也不尽如人意。对此，我们需要掌握一些方法与技巧，从而提高实验效果。

一、实验前的准备

实验前应仔细阅读实验指导，了解实验目的、步骤和要求。同时，应了解实验所用工具仪器的使用方法和注意事项，避免在实验过程中产生意外。在实验前，应将实验桌面清理干净，还要检查所需实验仪器设备和电源是否正常，确保实验的准确性和安全性。

二、实验中的操作技巧

1、仪器正确接线。进行电路实验时，应严格按照电路图要求进行接线，避免接错线，因为有些仪器是单向的，接错的话测量结果就会出现偏差。

2、实验过程中要注意观察仪器显示。例如在测电流电压时，手要握稳电笔，观察刻度显示，确保测量准确无误。

3、注意记录实验过程中的数据。在记录实验数据时，要准确地写下实验数据，比如电流，电压等等，这些数据是未来进行数据分析和结论总结所必需的。

三、实验后的总结

1、根据实验结果进行数据分析。将实验记录下的数据进行整理和分析，找出数据之间的联系和规律，比如线性规律等等。

2、对实验结果进行总结。结合数据分析，对实验结果进行总结，写出实验结论。在写实验总结时，要简明扼要，突出实验的重点和结论，语言要准确清晰明了。

高中物理电学部分的实验器材和电路选择探索

实验是物理学习的重要环节之一。在高中电学部分，实验是加深学生对电学概念及电路原理的理解、培养学生观察、实验、思考能力的有效途径。因此，高中电学实验器材和电路的选择很关键。本文将对高中电学实验器材和电路的选择进行探讨。

一、实验器材的选择

1. 阻值盒

阻值盒是用于调整电阻的实验器材。在电学实验中，往往需要测量电路中电阻的大小，阻值盒可以提供不同大小的电阻供学生选择，以满足实验需求。阻值盒的使用相对安全，且使用方便。

2. 电源

电源是电学实验的基础。在教学中，常用交流电源、直流电源以及电池。交流电源和直流电源可以提供不同种类的电流、电压，让学生可以进行更多的实验探究。电池常用于小型实验中，可以让学生更好地理解电路的组成以及电流电势的基本概念。

3. 电表

电表是用于测量电路中电流、电势、电阻等的实验器材。在学生进行实验时，电表是必不可少的工具。电表的种类有很多，如万用表、电流表、电势差表等。在选择时，应根据实验需求选用不同种类的电表。

4. 导线

导线是电学实验中必备的实验器材。导线的材料有很多，如铜、铝等。在选购导线时，应选择材质好、热膨胀系数小、导电性好的导线。此外，为了保证实验的安全性，在选购导线时应选择表面有保护层的导线，以免触电事故的发生。

5. 发光二极管(LED)

发光二极管是一种重要的电子元器件，在电学实验中广泛应用。它不仅可以用于指示电路状态，还可以用于信号处理、数据传输等方面。在实验之前，应了解发光二极管工作原理及其特点，以更好地选用适合的发光二极管。

二、实验电路的选择

1. 串联电路 串联电路是一种将电器件逐一连接起来的电路形式。在学生学习电学实验的过程中，串联电路是必不可少的一种。通过串联电路的实验，学生可以更好地掌握电阻的串联法则、电势分配法则等基本原理。常见的串联电路实验有串联电阻的测量、分压器的应用等。

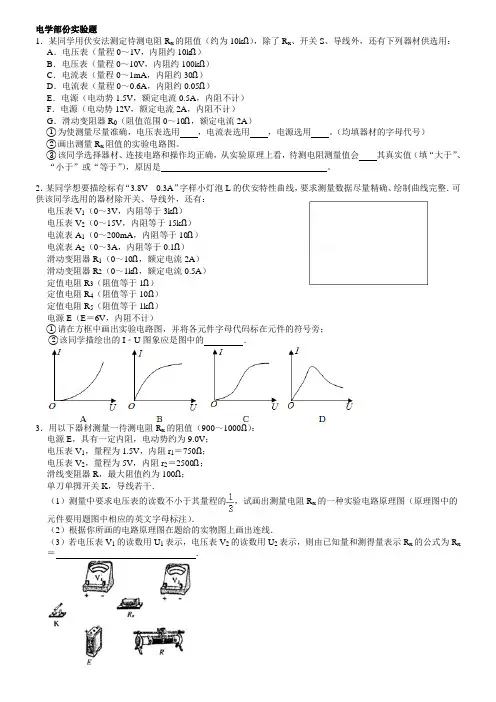

电学部份实验题

1．某同学用伏安法测定待测电阻Rx的阻值（约为10kΩ），除了Rx、开关S、导线外，还有下列器材供选用：

A．电压表（量程0～1V，内阻约10kΩ）

B．电压表（量程0～10V，内阻约100kΩ）

C．电流表（量程0～1mA，内阻约30Ω）

D．电流表（量程0～0.6A，内阻约0.05Ω）

E．电源（电动势1.5V，额定电流0.5A，内阻不计）

F．电源（电动势12V，额定电流2A，内阻不计）

G．滑动变阻器R0（阻值范围0～10Ω，额定电流2A）

①为使测量尽量准确，电压表选用

，电流表选用

，电源选用 。（均填器材的字母代号）

②画出测量Rx阻值的实验电路图。

③该同学选择器材、连接电路和操作均正确，从实验原理上看，待测电阻测量值会 其真实值（填“大于”、“小于”或“等于”），原因是 。

2．某同学想要描绘标有“3.8V 0.3A”字样小灯泡L的伏安特性曲线，要求测量数据尽量精确、绘制曲线完整．可供该同学选用的器材除开关、导线外，还有：

电压表V1（0～3V，内阻等于3kΩ）

电压表V2（0～15V，内阻等于15kΩ）

电流表A1（0～200mA，内阻等于10Ω）

电流表A2（0～3A，内阻等于0.1Ω）

滑动变阻器R1（0～10Ω，额定电流2A）

滑动变阻器R2（0～1kΩ，额定电流0.5A）

定值电阻R3（阻值等于1Ω）

定值电阻R4（阻值等于10Ω）

定值电阻R5（阻值等于1kΩ）

电源E（E＝6V，内阻不计）

①请在方框中画出实验电路图，并将各元件字母代码标在元件的符号旁；

②该同学描绘出的I﹣U图象应是图中的 ．

3．用以下器材测量一待测电阻Rx的阻值（900～1000Ω）：

电源E，具有一定内阻，电动势约为9.0V；

电压表V1，量程为1.5V，内阻r1＝750Ω；

电压表V2，量程为5V，内阻r2＝2500Ω；
