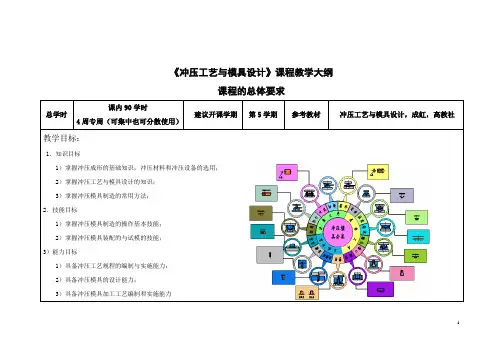

冲压模具教学大纲

1

《冲压工艺与模具设计》课程教学大纲

课程的总体要求

总学时 课内90学时

4周专周（可集中也可分散使用） 建议开课学期 第5学期 参考教材 冲压工艺与模具设计，成虹，高教社

教学目标：

1．知识目标

1）掌握冲压成形的基础知识；冲压材料和冲压设备的选用；

2）掌握冲压工艺与模具设计的知识；

3）掌握冲压模具制造的常用方法；

2．技能目标

1）掌握冲压模具制造的操作基本技能；

2）掌握冲压模具装配的与试模的技能；

3）能力目标

1）具备冲压工艺规程的编制与实施能力；

2）具备冲压模具的设计能力；

3）具备冲压模具加工工艺编制和实施能力 2 4）具备冲压件质量分析能力；

5）具备专业软件应用能力；

6）具备与人交流、信息处理、与人合作、自我学习、创新革新能力；

7）有环境保护的意识。

教学内容：

以典型的、不同类型的冲压件为载体，按照企业完成这一零件模具设计与制造的工作过程的顺序进行教学组织。学会冲压各类零件模具设计与制造的方法，掌握设计工作任务中的各种知识，具备设计能力、工艺编制能力、冲压模具装配的与试模的能力。

1．冲压模具设计与制造导论（金属塑性变形的概念、冲压工序的分类、冲压设备和冲压材料、模具制造方法、冲压工艺规程卡）；

2．冲裁工艺与冲裁模具设计 （冲裁变形过程、冲裁工艺设计、冲裁工艺参数的设计、单工序冲裁模、复合冲裁模、级进冲裁模、冲裁模具主要零件的制造、冲裁模的装配与试模）；

3．弯曲工艺与弯曲模设计（弯曲变形过程、弯曲工艺设计、弯曲工艺参数的设计、弯曲模具设计、弯曲模具主要零件的制造）；

4．拉深工艺与拉深模设计（拉深变形分析、拉深工艺设计、拉深工序尺寸及工艺参数的设计、拉深模具设计、拉深模具主要零件的制造）；

5．其他成形工艺与模具设计（胀形工艺及胀形模具、翻边工艺及翻边模具、缩口工艺及缩口教学方法建议：工作过程导向，行动导向教学

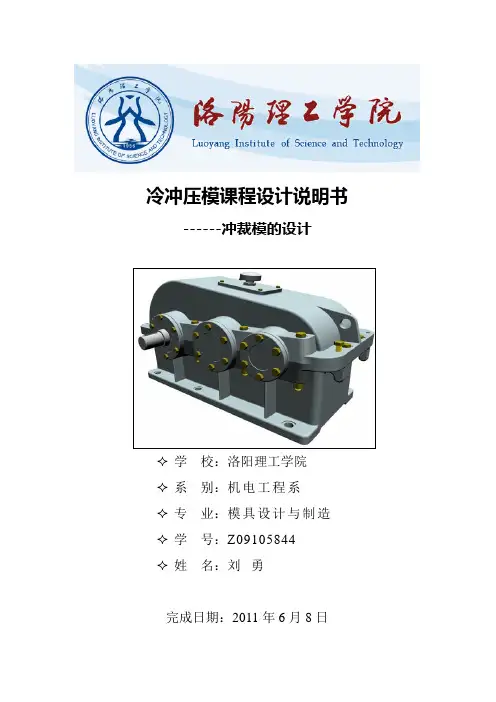

冷冲压模课程设计说明书

------冲裁模的设计

 学 校：洛阳理工学院

 系 别：机电工程系

 专 业：模具设计与制造

 学 号：Z09105844

 姓 名：刘 勇

完成日期：2011年6月8日

机械原理课程设计评语

系 别：机电工程系

专 业：模具设计与制造

设计题目：冲裁模的课程设计

指导教师评语：

指导教师：张旦闻

年 月 日

目录

1、引言..........................................................................................................4

1.1零件设计任务 .....................................................................................6

1.2零件展开图 .........................................................................................6

2、冲裁件的工艺分析 ...................................................................................7

2.1工件材料 ............................................................................................7

2.2工件结构形状 .....................................................................................7

冲压工艺与模具设计课程教学大纲

课程名称：冲压工艺与模具设计 课程编号：16118662

学时/学分：56/3.5开课学期：6

适用专业：材料成型及控制工程 课程类型：专业方向选修课

一、课程的目的和任务

目的：本课程是为了使学生掌握冲压成形工艺原理和冲压工艺与模具设计方法的专业知

识，为学生毕业后从事冲压技术工程工作奠定基础。课程主要完成冲压成形基础理论与冲压

工艺、冲压模具设计方法的教学。

二、课程的基本要求

1.知识要求：学习冲压基本工艺原理与工艺实施方法、冲压模具原理与设计方法。基本

工艺包括冲裁、弯曲、拉深、翻边、缩口、胀形、起伏成形、压印等。了解常见冲压专项技

术的特点与应用。

2.能力要求：学会中等复杂程度的冲压模具设计；能够运用所学冲压工艺与模具知识分

析冲压件工艺性，制定合理的冲压工艺方案，能够解决冲压基本工艺实际问题。

3.素质要求：学生应具备从事本专业工作的基本知识体系、有为实现目标而主动采集有

用信息的意识、持有严谨的工程作业态度、养成冲压技术+ 的思维方法。

三、教学方法

课堂讲授，工艺实验，课外自学，习题演练，有条件最好安排现场参观。

四、课程基本内容和学时安排

第一章 冲压工艺基础知识(4学时)

知识点：冲压工艺特点及应用，冲压工艺的分类，冲压材料，冲压设备，冲模常用标准，

冲压技术的现状与发展；

重点：冲压工艺的分类，板料的冲压成形性能。

第二章 冲压工艺基础理论(2学时)

知识点：塑性成形基本概念，塑性成形力学基础，塑性成形基本规律。

重点：塑性成形基本规律。

难点：塑性成形力学基础。

第三章 冲裁工艺与模具设计(18学时)

知识点：冲裁变形过程分析（冲裁过程、裂纹的形成与发展、剪切力行程曲线），冲裁

件质量分析及控制（冲裁件的断面质量、冲裁件尺寸精度、冲裁件平面变形、冲裁模间隙），

冲裁工艺计算（排样设计、冲裁工艺力与压力中心的计算），冲裁工艺设计（冲裁件工艺性

分析、冲裁工艺方案的确定），冲裁模总体结构设计（冲裁模具的分类、冲裁模的典型结构、冲裁模的类型选择、冲裁模零件结构形式的确定），模具主要零件的设计与标准的选用（工

《冷冲压工艺及模具设计》教学大纲

课程性质：必修

学时/学分：48/3 考核方式：考试

适用专业：材料成型及控制工程

先修课程：工程制图、互换性原理与技术测量、材料成型技术基础、机械制造技术基础、机械设计基础等课程。

版次：1

一、课程简介

本课程是材料成型及控制工程专业的一门专业方向课程。主要介绍在国民经济制造业中占有重要地位的薄板冲压工艺原理和模具设计的相关知识。主要内容为冲裁、弯曲、拉深和成形等冲压工艺及其模具设计，对于塑性变形的基本概念、力学基础、分析方法、冲压材料成形性能、冲压设备等知识也进行了概要的介绍。

二、课程目标

课程目标1：掌握常见冲压工序的应用、变形规律、冲压设备的结构及工作特点等相关知识，以唯物主义世界观观察冲压问题。掌握冲裁、弯曲、拉深和成形等工艺规律、相应工艺的模具典型结构。掌握冲压各工艺的发展变化规律和趋势，以历史发展观观察冲压问题。了解冲压生产全周期、全流程的成本构成，理解其中涉及的工程管理与经济决策问题。

课程目标2：掌握冲裁、弯曲、拉深和成形等冲压工艺与模具设计方法与步骤，具备从事本专业工作应遵循的价值观念、伦理原则和行为标准。掌握汽车覆盖件与模具、精密冲压工艺与模具、多工位精密级进模具等高端冲压技术应用。具备针对特定需求完成相关模具的设计及制造工艺的设计的能力。具备跨学科协同工作能力，确立竞争意识，培养创新精神。 三、课程目标与毕业要求观测点关联矩阵

毕业要求 观测点 课程目标

毕业要求3.

设计/开发解决方案 观测点3.2：能够针对特定需求，完成相关模具的设计及制造工艺的设计。（权重：0.3） 课程目标2：

毕业要求11.

项目管理 观测点11.2：了解模具产品全周期、全流程的成本构成，理解其中涉及的工程管理与经济决策问题。（权重：0.3） 课程目标1：
