九针串口Serial(PC 9)1CD载波检测2RXD接收数据3TXD发送数据4DTR数据终端准备好5GND地6DSR设备准备好7RTS发送请求8CTS清除发送9RI铃声指示9针串口引脚定义 25针串口引脚定义9针RS-232串口（DB9）.25针RS-232串口（DB25）引脚简写功能说明引脚简写功能说明1CD载波侦测（Carrier Detect）8CD载波侦测（Carrier Detect）2RXD接收数据（Receive）3RXD接收数据（Receive）3TXD发送数据（Transmit）2TXD发送数据（Transmit）4DTR数据终端准备（Data Terminal Ready）20DTR数据终端准备（Data Terminal Ready）5GND地线（Ground）7GND地线（Ground）6DSR数据准备好（Data Set Ready）6DSR数据准备好（Data Set Ready）7RTS请求发送（Request To Send）4RTS请求发送（Request To Send）8CTS清除发送（Clear To Send）5CTS清除发送（Clear To Send）9RI振铃指示（Ring Indicator）22RI振铃指示（Ring Indicator）RS-232-C 串口通讯详解串行通信接口标准经过使用和发展，目前已经有几种。
但都是在RS-232标准的基础上经过改进而形成的。
所以，以RS-232C为主来讨论。
RS- 323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。
它适合于数据传输速率在0～20000b/s范围内的通信。
这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。
由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。
在讨论RS-232C接口标准的内容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE （Data Communication Equipment)而制定的。
rs232 接口是什么，rs232 接口特点和作用
一般的电子产品上面都会有一些接口，像我们的电脑就会有网线的接口，USB 接口，耳机的接口。
对于我们的智能手机来说，就会有充电接口，耳机接口，甚至有的手机还有麦克风的接口。
不过今天小编就跟大家讨论的并不是以上的接口，而是一个陌生的名词rs232 接口，那幺究竟这个rs232 接口是什幺，又有什幺用呢。
rs232 接口是什幺
RS-232 接口符合美国电子工业联盟（EIA）制定的串行数据通信的接口标准，原始编号全称是EIA-RS-232（简称232，RS232）。
它被广泛用于计算机串行接口外设连接。
连接电缆和机械、电气特性、信号功能及传送过程。
RS232 接口特点
RS-232 是现在主流的串行通信接口之一。
由于RS232 接口标准出现。

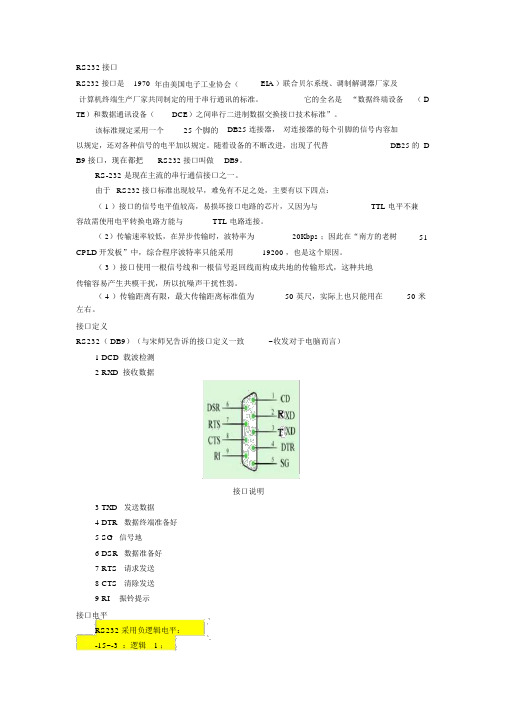

RS232接口RS232 接口是1970年由美国电子工业协会（EIA ）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（ D TE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。
该标准规定采用一个25 个脚的DB25 连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
随着设备的不断改进，出现了代替DB25 的D B9 接口，现在都把RS232 接口叫做DB9。
RS-232 是现在主流的串行通信接口之一。
由于RS232 接口标准出现较早，难免有不足之处，主要有以下四点：（ 1 ）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。
（ 2）传输速率较低，在异步传输时，波特率为20Kbps ；因此在“南方的老树51 CPLD开发板”中，综合程序波特率只能采用19200 ，也是这个原因。
（ 3 ）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
（ 4 ）传输距离有限，最大传输距离标准值为50 英尺，实际上也只能用在50 米左右。
接口定义RS232（ DB9）（与宋师兄告诉的接口定义一致~收发对于电脑而言）1 DCD 载波检测2 RXD 接收数据接口说明3 TXD发送数据4 DTR数据终端准备好5 SG信号地6 DSR数据准备好7 RTS请求发送8 CTS清除发送9 RI振铃提示接口电平RS232 采用负逻辑电平：-15~-3 ：逻辑 1 ；+15~+3 ：逻辑0 ；电压值通常在7V 左右RS-422RS-422 接口是一种单机发送、多机接收的单向、平衡传输规范，被命名为 TIA/EIA-422-A 标准。
为扩展应用范围，EIA 又于 1983 年在 RS422接口基础上制定了RS-485 标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
在这一课里，我们一起来学习RS-232C串行通信相关标准及单片机和电脑的RS-232C串行通信接口技术，为学习和开发单片机串口通信应用系统打好基础，希望大家在看完这篇文章后对串行通信有初步的认识。
【通信基本概念】什么是通信？简单地说，不同的系统经由线路相互交换数据，就是通信。
通信的主要目的是将数据从一端传送到另一端，达到数据交换的目的。
例如，从人与人之间的对话、计算机与设备之间的数据交换到计算机与计算机间的数据传送，乃至于广播或卫星都是通信的一种，一个完整的通信系统包括发送端、接收端、转换数据的接口及传送数据的实际信道。
【通信的种类】按照通信的形式可以分为两种，其中一种为并行传输的通信，即并行通信（Parallel Communication），另一种则为串行通信（Serisl Communication）。
这两种通信方式的区别是，并行通信一次的传输数据量为8位（1个字节）；而串行通信则一次只能传输1位，传输1字节数据（8位）数据就需要8次才能传出去，因此，它们两者之间的数据传输速度就相差8倍。
看到这里，估计有些朋友会问，既然并行通信的速度是串行通信的8倍，是不是串行通信就不好了？！其实不能这么认为，两种通信方式各有特点，串行通信之所以存活了这么长时间，自然有它的长处。
并行通信虽然可以在一次的数据传输中传送8位，但是数据电压在传送的过程中，容易因为线路及干扰因素使得电压准电位发生变化（主要为电压衰减和信号间相互干扰问题），因而使得传输数据发生错误，通信距离越长，问题越明显，因此并行通信主要用于传输距离较短的场合，如电脑主板的并口LPT1，主要和并行打印机通信。
串行通信一次只传输1位，相对来说，要处理的数据电压只有一个，因此比较不容易漏失数据，通信时候再加上一些校验防范措施后，串行通信的出错就更不容易了，串行通信端口（Serisl Communication Port）在系统控制的范畴中一直占有极其重要的角色，不仅没有因为时代的进步而被淘汰，反而失在规格上愈来愈向其极限挑战，下面我们重点来介绍RS-232C串行通信。

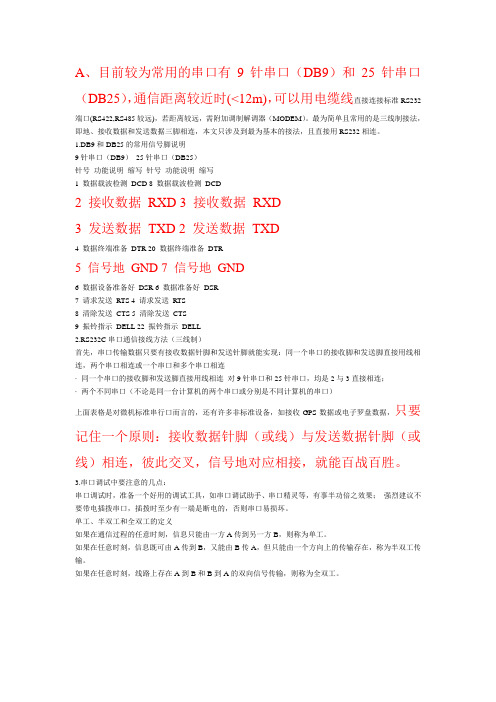

A、目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。
1.DB9和DB25的常用信号脚说明9针串口（DB9）25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测DCD 8 数据载波检测DCD2 接收数据RXD3 接收数据RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 20 数据终端准备DTR5 信号地GND 7 信号地GND6 数据设备准备好DSR 6 数据准备好DSR7 请求发送RTS 4 请求发送RTS8 清除发送CTS 5 清除发送CTS9 振铃指示DELL 22 振铃指示DELL2.RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连·同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；·两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼此交叉，信号地对应相接，就能百战百胜。
3.串口调试中要注意的几点：串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
单工、半双工和全双工的定义如果在通信过程的任意时刻，信息只能由一方A传到另一方B，则称为单工。
如果在任意时刻，信息既可由A传到B，又能由B传A，但只能由一个方向上的传输存在，称为半双工传输。
PS2到db-9串口通讯之接线方式（调试嵌入式系统，通讯要求长度1米以内，计算机为db-9串口，嵌入式主机为ps2接口，通讯协议rs232）。
要从PS2改到RS232串口，只需要将 1_TX、 4_GND、 6_RX三条线。
（1）接到串口的RX，(6)接到串口的TX，（4）接到串口的GND。
注意的一点是RS232的通讯协议需将发送端与接收端交叉连接（切记）。
另PS2 针脚图RS232 针脚图附录：电脑主板常用接口介绍定义PS2、USB接口、网卡、串口、并口、VGA针脚定义以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
刚接触电脑的朋友面对着计算机后背那密密麻麻的各种接口和一大把连接线往往会不知所措；接触电脑久的朋友有的时候想搞一些小点子，但常常会找不到各种接口的针脚定义；如果你有以上的经历，那么这一篇文章想必会给您带来一点帮助，那就是外部接口大集合。
首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。
现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
RS-232接口又称之为RS-232口、串口、异步口或一个COM（通信）口。
"RS-232"是其最明确的名称。
在计算机世界中，大量的接口是使用串口进行数据连接的，连接的硬体就是RS-232九芯电缆。
RS-232电缆的两端，一端为公头（DB9针式），一端为母头（DB9孔式），主要使用RS-232口作为与电脑连接的数据通道，并使用了一种常见的最简单的连接方式，只使用其中的三根电缆线直接焊接相连，如下：公头母头2 23 35 5可以使用常见的四芯或八芯网络双绞线作通信线缆。
将其中的一对双绞线作为2、3脚的连接线可有效提高数据通讯可靠性（电缆长度尽量短，小于50米）。
当然，市场上的通用的RS-232九芯电缆也可直接使用，而这种线缆是将定义的的九根数据线全部一一对应连接而成，这样可免去自制的麻烦。
目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连，以回答前段网友的咨询。
1.DB9和DB25的常用信号脚说明2.RS232C串口通信接线方法（三线制） 首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。
3.串口调试中要注意的几点：不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；线路焊接要牢固，不然程序没问题，却因为接线问题误事；串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
9针串口（DB9）25 针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测DCD 8 数据载波检测DCD2 接收数据RXD3 接收数据RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 2 0 数据终端准备DTR5 信号地 GND 7 信号地GND6 数据设备准备好DSR 6 数据准备好DSR7 请求发送RTS 4 请求发送RTS8 清除发送CTS 5 清除发送CTS9 振铃指示DELL 22 振铃指示 DELL2.RS232C串口通信接线方法（三线制）9针－9针 25针－25针 9针－25针2 3 3 2 2 23 2 2 3 3 35 5 7 7 5 7关于串口连接线的制作方法在电脑的使用中往往会遇到各种各样的连接线。
这些连接线外观上好像都差不多，但内部结构完全不同并且不能混用。
如果在使用中这些连接线坏了，往往很多使用者都不知道应该怎么办，下面就给出这些常见的连接线的连线方法以便于修理或查找故障。
在介绍之前先对一些市场常用名词做出解释。
现在所有的接头都可以分为公头和母头两大类。
公头：泛指所有针式的接头。
母头：泛指所有插槽式的接头。
所有接头的针脚有统一规定，在接头上都印好了的，连接时要注意查看。
在接线时没有提及的针脚都悬空不管。
串口联机线的连接方法串口联机线主要用于直接把两台电脑的com口连接。
比较早一点的AT架构的电脑的串口有为9针，和25针两种，现在的ATX架构的电脑两个串口全部是9针。
于是联机线就分为3种（9针对9针串口联机线，9针对25针串口联机线，25针对25针串口联机线）这些直接电缆连接线可以互换的连线方法如下表:9针对9针串口连接9针母头9针母头2 —— 33 —— 24 —— 65 —— 56 —— 47 —— 88 —— 725针对25针串口连接25针母头25针母头2 —— 33 —— 24 —— 55 —— 46 —— 207 —— 720 —— 69针对25针串口连接9针母头25针母头2 —— 23 —— 34 —— 65 —— 76 —— 207 —— 58 —— 4串口转接线这种转接线适用于9针串口和25针串口的转换。
串⼝通信基本接线⽅法⽬前较为常⽤的串⼝有9针串⼝（DB9）和25针串⼝（DB25），通信距离较近时(<12m)，可以⽤电缆线直接连接标准RS232端⼝(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
最为简单且常⽤的是三线制接法，即地、接收数据和发送数据三脚相连，本⽂只涉及到最为基本的接法，且直接⽤RS232相连。
1.DB9和DB25的常⽤信号脚说明9针串⼝（DB9） 25针串⼝（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测 DCD 8 数据载波检测 DCD2 接收数据 RXD3 接收数据 RXD3 发送数据 TXD 2 发送数据 TXD4 数据终端准备 DTR 20 数据终端准备 DTR5 信号地 GND 7 信号地 GND6 数据设备准备好 DSR 6 数据准备好 DSR7 请求发送 RTS 4 请求发送 RTS8 清除发送 CTS 5 清除发送 CTS9 振铃指⽰ DELL 22 振铃指⽰ DELL2.RS232C串⼝通信接线⽅法（三线制）⾸先，串⼝传输数据只要有接收数据针脚和发送针脚就能实现：同⼀个串⼝的接收脚和发送脚直接⽤线相连，两个串⼝相连或⼀个串⼝和多个串⼝相连同⼀个串⼝的接收脚和发送脚直接⽤线相连对9针串⼝和25针串⼝，均是2与3直接相连；两个不同串⼝（不论是同⼀台计算机的两个串⼝或分别是不同计算机的串⼝）上⾯表格是对微机标准串⾏⼝⽽⾔的，还有许多⾮标准设备，如接收GPS数据或电⼦罗盘数据，只要记住⼀个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼此交叉，信号地对应相接，就能百战百胜。
3.串⼝调试中要注意的⼏点：串⼝调试时，准备⼀个好⽤的调试⼯具，如串⼝调试助⼿、串⼝精灵等，有事半功倍之效果；强烈建议不要带电插拨串⼝，插拨时⾄少有⼀端是断电的，否则串⼝易损坏。
单⼯、半双⼯和全双⼯的定义如果在通信过程的任意时刻，信息只能由⼀⽅A传到另⼀⽅B，则称为单⼯。
