下载文档原格式
如何提高丝印质量丝网印刷(简称丝印) 被称为万能印刷。
它能在各种承印材料上进行印刷,如对各种塑料、纺织品、金属、玻璃、陶瓷等材料的丝网印刷。
任何有形状的物体不论形状大小、厚薄,不论软质、硬质,也不论曲面、平面都可进行丝网印刷。
所以,从20 世纪70 年代起丝网印刷在全球范围内得到了迅猛发展。
丝网印刷有简单的线条稿印刷、色块套印印刷和半色调印刷。
每一种印刷均会遇到诸多的丝印质量问题,为了提高丝印质量,促使每个印刷工作者进行认真地分析、归纳、总结并提出解决的方法;现在我就结合自己多年的教学和生产实践,并以丝网印刷的过程为主线来谈一谈如何提高丝印的质量,希望能给同行们提供讨论和交流。
一、丝网的选择丝网的选择包括两个方面:丝网的类型和颜色。
1 、我校最常用的丝网是尼龙。
这种丝网在强度、耐磨、耐碱等性能方面都很好,而且价格便宜,但是尼龙网具有水洗后张力下降的特性,因此,绷紧的网,经过晒版、水冲洗显影后,张力会急骤下降,本来具有高而稳定张力的网版变得松弛,严重时,甚至变成废版。
因此,要保证在显影后张力的稳定,提高丝印的质量,须选择涤纶网,但价格较贵,造成产品成本的提高。
涤纶网是由聚酯纤维织成,它突出的优点是稳定性好,适合高精度丝印。
2 、丝网的颜色有白、黄、琥珀色、红色等,我校常用的是国产200 T、白色的丝网,它适合于质量不高的单色印刷、简单色块套印。
对于半色调印刷、特别精致的印刷品,丝网颜色变得非常重要,它将影响图像的分辨力和清晰度。
我校通常采用350 T 的进口或国产有颜色的丝网,特别是采用黄色丝网。
为什么要采用黄色丝网呢? 因为当一束光线照射到黄色物体表面时,红光和绿光被反射,蓝紫光被吸收,刺激我校的视觉神经而呈现黄色;网版印刷在晒版曝光时,采用的是紫外光线,黄色丝网对紫外光线具有吸收作用,这样光在丝网表面不会产生了漫反射而出现“光晕”现象;因此,得到的图像清晰度高,不会产生晕影;而白色丝网则全部反射紫外光,易出现“光晕”现象,降低图像清晰度;为了提高图像的分辨力和清晰度,提高丝印的质量,我们应该考虑丝网颜色的影响,使用黄色丝网。

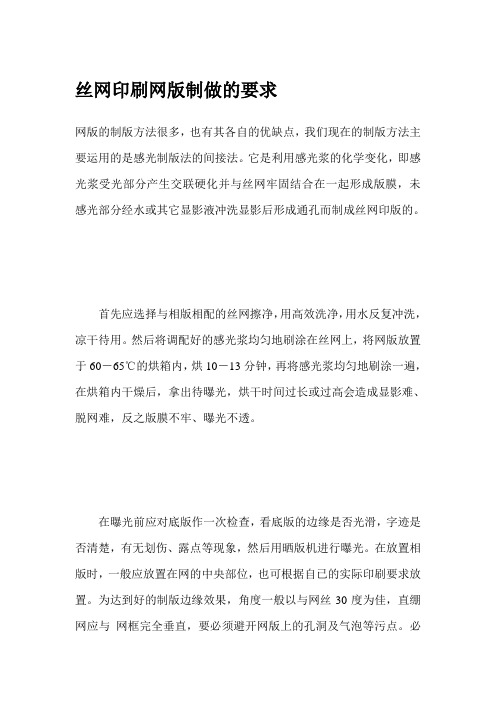

丝网印刷网版制做的要求网版的制版方法很多，也有其各自的优缺点，我们现在的制版方法主要运用的是感光制版法的间接法。
它是利用感光浆的化学变化，即感光浆受光部分产生交联硬化并与丝网牢固结合在一起形成版膜，未感光部分经水或其它显影液冲洗显影后形成通孔而制成丝网印版的。
首先应选择与相版相配的丝网擦净，用高效洗净，用水反复冲洗，凉干待用。
然后将调配好的感光浆均匀地刷涂在丝网上，将网版放置于60－65℃的烘箱内，烘10－13分钟，再将感光浆均匀地刷涂一遍，在烘箱内干燥后，拿出待曝光，烘干时间过长或过高会造成显影难、脱网难，反之版膜不牢、曝光不透。
在曝光前应对底版作一次检查，看底版的边缘是否光滑，字迹是否清楚，有无划伤、露点等现象，然后用晒版机进行曝光。
在放置相版时，一般应放置在网的中央部位，也可根据自已的实际印刷要求放置。
为达到好的制版边缘效果，角度一般以与网丝30度为佳，直绷网应与网框完全垂直，要必须避开网版上的孔洞及气泡等污点。
必须注意底稿软片的正面与背面，以防止把网制反。
在曝光过程中最重要的环节是使丝网与底版紧密地贴附，以防止晒出的图发虚甚至报废。
曝光时，灯的距离应与所制版的实际图的对角线为准（供参考），时间以所曝底版的精细程度来确定。
用晒版机（单灯2000Ｗ）一般应在80秒至100秒为宜。
应把透视玻璃仔细擦净。
曝光时间长显影困难，时间短版膜不牢，显影时易脱落易形成锯齿边。
显影：把曝过光的网版浸入水中一两分钟（30℃－40℃温水效果更好，能缩短显影时间），要不停地晃动网版等未感光的部分充分吸收水膨润后，用强水冲洗即可，等所晒制的图文出现，显影应在短时间内完成。
无论什么样的网版都必须把未感光的部分完全洗净。
显影程度的控制原则是：在显透和显影的前提下，时间愈短愈好。
时间过长，膜层湿膨胀严重，影响图像的清晰度，并易流失，版膜易烂；时间过短，显影不彻底会留有蒙翳（即余胶）造成废版。
余胶是一层极薄的感光胶残留膜，易在图像细节处出现高度透明，难于分辨，常误认为显透，而印刷时油墨不能通过。
手工丝网印刷（玻璃）操作工艺指导书一、丝网印刷的原理丝网印刷由五大要素构成，即丝网印版、刮印刮板、油墨、印刷台以及承印物。
丝网印刷基本原理是：利用丝网印版图文部分网孔透油墨，非图文部分网孔不透墨的基本原理进行印刷。
印刷时在丝网印版一端上倒入油墨，用刮印刮板在丝网印版上的油墨部位施加一定压力，同时朝丝网印版另一端移动。
油墨在移动中被刮板从图文部分的网孔中挤压到承印物上。
由于油墨的粘性作用而使印迹固着在一定范围之内，印刷过程中刮板始终与丝网印版和承印物呈线接触，接触线随刮板移动而移动，由于丝网印版与承印物之间保持一定的间隙，使得印刷时的丝网印版通过自身的张力而产生对刮板的反作用力，这个反作用力称为回弹力。
由于回弹力的作用，使丝网印版与承印物只呈移动式线接触，而丝网印版其它部分与承印物为脱离状态。
使油墨与丝网发生断裂运动，保证了印刷尺寸精度和避免蹭脏承印物。
当刮板刮过整个版面后抬起，同时丝网印版也抬起，并将油墨轻刮回初始位置。
至此为一个印刷行程。
二、玻璃丝网印刷的主要过程是：1、制作阳底片2、制作网框3、绷网4、涂感光胶5、照相制版6、显影、7、烘干8、封板定位9、调墨10、印刷、11油墨干燥三、我公司丝网印刷加工范围及外购产品的检验方法结合我公司情况，我公司手工丝网印刷规格范围为，非满板丝网（图案）印刷产品最大幅度可达2.2米×4米，满板丝网印刷产品最大幅度可达1.2米×2米。
我司非专业从事印刷，主要是外购已制作好的网板，网框面积的大小，一般为印刷物面积的二倍，网框过小，印刷物的精度就会降低，为保证印刷质量，不能小于印刷面积的1.8倍。
丝网绷得太紧，张力太大，刮油墨时费力，而且容易将丝网撕破。
（掌握正确张力），网绷得过松（张力小），张力太小，印刷时回弹力小，达不到应有的回弹效果、容易擦糊网点和细线条。
但选用的丝网是丝网印刷的基础，选择适当的丝网是一个不可缺少的环节。
在选用丝网时，就要根据具体情况以及印刷要求，来选用不同的丝网通常在选用丝网时可从以下不同的角度去考虑，玻璃丝网印刷遍采用180—250目之间的丝网。
印刷网版选择与调整技术一丝网的分类及说明 (2)1.1 丝网的种类 (2)1.2 不同丝网特点： (2)1.3 丝网的编织形式 (3)二丝网的性能要求及选用保管 (4)2.1 丝网印刷对丝网的性能要求 (4)2.2 丝网性能的比较 (4)2.3 丝网的选用 (5)2.4 丝网的保管 (5)三丝网的主要技术参数 (6)四网框的分类、选用及保管 (8)4.1 网框种类及性能要求 (8)4.2 网框的选用 (8)4.3 网框的保管 (9)五网版的技术参数 (9)六网版的检验方法 (10)七安装网版的方法步骤 (11)7.1 安装网版的步骤 (11)7.2 注意事项 (11)一丝网的分类及说明丝网制版，指将经过印前处理的图像文字信息复制到丝网版上，制成丝网印版的过程。
丝网制版是丝网印刷的基础，包括版基准备和制版二大过程。
丝网是制作网版的骨架，是支撑感光胶或感光膜的基体。
丝网印刷常用的丝网有蚕丝丝网、尼龙丝网、聚酯丝网、不锈钢丝网等。
1.1 丝网的种类按材料分：蚕丝、尼龙、聚酯、不锈钢镍泊网；按编织结构分：织物、打孔板、电镀积层板；按丝的形状分：单丝、线、两者混用按网目数分：粗目、中目、细目；按丝径的粗细分：薄、厚。
1.2 不同丝网特点：种类特点镀镍涤纶丝网它综合了金属网和涤纶网两者之长，能制得高张力、低伸长的网版，避免了金属网因金属疲劳而造成的松弛和涤纶网与版膜的结合力低等弊病，耐磨性、导电性及回弹性等都有改善。
因此，其适用性很广。
这种网的编织结点经镀镍而固定，印刷时网孔不易变形，墨流通畅，印得墨层厚薄均匀。
压平丝网由丝网的一面压平而制得的，并特别适用于紫外线固化型油墨。
压平丝网的厚度、开度因压平都会变小，墨层变薄，可防止油墨渗透、铺流，因此只使用少量的油墨却可印刷。
这种变形，会减少刮板的磨损，提高油墨的透过力并保护版膜。
防静电丝网使横线具有导电性，线芯中含有碳精丝，消除静电的效果很好。
(尼龙、聚酯等合成纤维织成的丝网易带静电。
丝网印刷制版过程中常见故障及解决办法一、影响制版精度的原因是多种多样的大致归纳为以下15点：1．丝网，包括使用丝网的种类、丝网目数的高低、丝径的精细、丝网开口面积的大小、丝网伸缩率的大小和丝网的纺织方法以及丝网的颜色等。
2．网框，包括网框的材质、网框尺寸的大小和网框的强度等。
3．张力的大小。
4．绷网角度的选择。
5．网框与丝网的粘结方法。
6．丝网的前处理。
7．刮板材质、刮板宽度、硬度、刮印角度、刃口状态及网距、刮印压力等都很重要，应选用聚酯橡胶制作刮板。
刮板硬度多数在肖氏A60-80范围之内，刮印角度为20-30度，刃口须经常保持平锐。
网距一般为2-4mm且网版平行于台面，刮印压力以印出清晰图形为宜。
8．感光材料，包括感光度的高低、分辨力的高低、感光材料的粘结性、感光膜的伸缩率、感光膜厚度和感光膜硬度、耐水性、耐溶剂性和耐摩擦性以及耐印力的高低。
9．感光剂的调合时间，调合后放置的时间。
10．干燥方法及条件，包括干燥温度、湿度以及干燥的时间。
11．晒版方面，扬所用光源种类、曝光时间的长短、光源的距离等。
12．照相制版所得底片的的密度。
13．显影方面，其中包括，显影方法：水显影、温水显影、药物显影；显影条件：温度、浸泡时间、喷水器的种类和使用等。
14．显影后的干燥温度及时间。
15．二次曝光时间的选择及修版。
二、制版过程中的代表问题及解决的办法。
1．图像分辨力低，层次丢失。
产生的原因：（1）晒版时，底版与胶膜接触不实。
（2）底版（阳图片）质量不好。
（3）感光胶本身质量差，分辨力低。
（4）光源选用不当。
（5）丝网目数太低。
（6）显影冲洗处理不当。
解决的办法：（1）采用真空吸附或其它方式使之紧密接触。
（2）检查底版密度和图像质量。
（3）选用高质量感光胶。
（4）使用与感光胶光谱波长匹配的光源。
（5）提高丝网目数。
（6）检查显影冲洗程序，调整水压和水温。
2．图像边缘清晰度差。
产生的原因：（1）晒版时，底版与胶膜接触不实。
丝网印刷技术要求及验收标准Q/HZHD杭州华迪汽车仪表有限公司企业标准HZHD 303,2011丝网印刷技术要求及验收标准2011-10-15发布 2011-11-01实施杭州华迪汽车仪表有限公司发布前言丝网印刷是汽车行业印制仪表表面，图案等场合广泛使用的一种工艺，为了保证丝网印刷质量，结合产品本身使用特点和用户要求，制订了本企业标准《丝网印刷技术要求及验收标准》作为生产和交货的依据。
本标准由杭州华迪汽车仪表有限公司提出。
本标准起草单位:杭州华迪汽车仪表有限公司本标准主要起草人:本标准主要批准人:Q/HZHD 303-2011丝网印刷技术要求及验收标准1.范围本标准规定了展示类丝网印刷术语、产品分类及其结构、材料、要求、试验方法、检验规则、标志、包装、运输、储存等要求。
本标准适用于金属，塑料等材料上的丝网印刷。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划 GBT 9761-2008 色漆和清漆色漆的目视比色3.术语定义3.1丝网印刷:利用丝网印版图文部分网孔透油墨，非图文部分网孔不透墨的基本原理进行印刷方式，以下简称“丝印”。
3.3 丝网:是印刷中常用的丝网有绢网、尼龙丝网、涤纶丝网、不锈钢丝网。
3.3 网框:网框使用的材料主要有木料、中空铝型材、铸铝成型框、钢材等几种材料。
最常用的则是铝型材制作的网框。
3.4感光胶:感光胶有重铬酸盐系,重氮盐系、铁盐系。
感光光谱范围在340,440nm,显影性能好,分辩力高,稳定性好,便于贮存,且经济卫生,无毒无公害。
印刷对感光材料的要求是:感光材料形成的版膜适应不同种类油墨的性能要求。
具有相当的耐印力,能承受刮墨板相当次数的刮压,与丝网的结合力好,印刷时不产生脱膜故障;易剥离,利于丝网版材的再生利用。
3.5刮板:由于刮板在印刷中接触各种油墨及溶剂，并要求耐磨性高，有一定的硬度。
纸包装丝网印刷方法攻略纸包装主要指用于商品包装的纸箱、纸盒、纸袋等，和用于运输包装的瓦楞纸箱等产品。
丝网印刷具有墨层厚、图文层次丰富、立体感强、承印材料广等特点，在高档烟酒、食品包装纸盒方面的应用逐步增多。
使用 UV 丝网油墨在烟盒上印刷磨砂、折光、冰花、皱纹等效果，极大地刺激了消费者的购买欲望。
丝网印刷的特点和工艺安排1.丝网印刷工艺安排丝网印刷属于直接印刷方式，工艺安排有三种：①纸板→丝网印刷→印后加工，即首先在瓦楞纸板或其它纸板上进行丝网印刷，然后根据需要制作成纸箱、纸盒产品；②纸箱→丝网印刷，即直接在已制作好的瓦楞纸箱或其它纸箱、纸盒上进行丝网印刷；③二次加工，即首先在面纸板上进行丝网印刷，然后根据需要制作成瓦楞纸板，再作成纸箱、纸盒产品。
2.丝网印刷特点①适应性广：丝网印刷幅面可大可小；②墨色厚实：在所有印刷工艺中，丝网印刷墨层最厚，饱和度高，专色印刷效果更佳；③成本低：丝网印刷制版容易，印刷工艺简单；④印刷品质量稳定；⑤生产效率低：丝网印刷速度慢，不适合联机生产；⑥图像精度低：丝网印刷分辨率不高，常规加网线数 24 线／厘米～32 线／厘米。
3.丝网印刷适用范围丝网印刷适用于小批量生产，印刷外观要求较高、纸板厚度不限、不损害强度的包装产品。
丝网印刷工艺1.丝网版制作 (1)丝网选择①尼龙丝网：尼龙丝网强度高，耐磨性较高，耐碱性较高，耐酸性稍差，油墨透过性好，丝线直径小，弹性好，印迹鲜明；②涤纶丝网：涤纶丝网稳定性好，强度高，耐腐蚀，性能优于尼龙丝网，绷网张力高，适合高精印刷；③不锈钢丝网：不锈钢丝网强度高，稳定性好，丝径小，网目高，耐抗性好，寿命长，弹性差，受冲击易破裂，适合精密印刷，不适合曲面印刷；④镀镍涤纶丝网：镀镍涤纶丝网综合了涤纶丝网和不锈钢丝网的长处，适用性广，价格适中，耐腐蚀性差。
丝网有平织、斜纹织、半绞织、全绞织。
白色丝网曝光时易引起漫反射，金黄、红、琥珀色吸收紫外线，可防光晕。
丝网印刷工艺及其关键控制点1、网框及拉网：网框清理--水平检校--涂底层胶--拉网--测张力--涂粘胶--下网、封边--储存作业说明网框清理：因网框重复使用，网框四周有残存之粘胶、网纱等杂物，必须清除干净，以免影响网纱与网框之粘合力水平检校：将网框放置于平台（需水平）检查网框是否变形，如有变形则需进行整平处理涂底层胶：将清理好，未变形网框与网纱接着面溥而均匀的涂一层南宝权脂（无需加硬化剂）以增强拉网后网纱与网框粘合力待第一次涂胶约10分钟后，将网框放置于拉网台，并调整好相对之位置及高度拉网：选择网目，松开四周夹嘴，将网纱平铺在框上，然后将网纱均匀夹进夹嘴里，不能有起皱，注意四角要有较松余网纱，夹嘴一定需锁紧，夹子与夹子之间不能有间隙拉网：第一次张力26，静置5分钟张力为24；第二次张力28，静置5分钟张力26；第三次张力32，静置5分钟张力为30；第四次校正5点张力32，静置20分钟后上胶张力30；15分钟胶固化下网张力28，静置72小时后方可制作网版（以一米×一米全自动生产线使用网版为例）。
1、纵向拉开收回3、纵向拉开收回2、横向拉开收回4、横向拉开收回测张力：纵向横向同步拉开，一直拉到所需张力时则刷胶，常用网网纱张力为（100T、110T、120T均为30±2牛顿）（77T、51T均为35±2牛顿）（24T为50±2牛顿）涂粘胶、下网：将已调好的胶水用小毛刷均匀地刷在网框与网纱接着面上方，不可将胶水掉进网版中间部位，待胶8分钟左右干燥后，可用刮刀胶在涂胶面将未完全贴合之地方压紧贴合约10分钟左右胶水彻底干燥后（应采用开放式吹风加强干燥）才可下网下网封边--储存：去除网版四周多余网纱，并在网版边框注明，日期，网目及下网时张力（以便观察张力变化）为了防止防白水的渗入，在网框的内角用红胶水密封，然后用防水胶带封在网框与网纱接着面上方，同样防止药水的渗入2、网晒洗网：用磨网膏去油脂（新网），鬼影膏去图形（旧网），除浆粉去网浆、蓝油，用防白水洗杂物，用清洁剂冲洗网，最后用高压水枪冲洗干净，最后用纯净水清洗干净。
丝网印刷的绷网要求及技巧 一、绷网张力的依据： 在丝网印刷中，丝网的目数，丝径以及丝网的纺织方式和所选用的材质等直接影响绷网的张力大小，绷网时，就是根据这些参数对丝网的张力进行测量，测量张力时，被检测的张力点离网框内边应该10厘米，否则测出的张力是不准确的。
SEFEN PET 1000各网目所能达到的最大张国值见下表。表中所指最大张力值是特定的丝网力度的显示，即各种目数，不同丝径能承受并可回弹的最大拉力值，若超过表中所给定的张力值，网丝将会失去弹性，成为塑性形变，这在绷网中应引起重视。
张力的单位：牛顿/厘米（N/CM），可用牛顿张力计测量。该张力计可测出经向和纬向的张力。所谓丝网的经向张力，就是整卷丝网卷绕方向上的张力，即边沿打字方向上的张力；丝网纬向张力，就是丝网宽度方向上的张力。
由张力表中可以看出，同一种材质制造出不同的丝径，不同目数的丝网，其张力是不同的，即是同一目数的丝网，其张力是不同的，即是同一目数的丝网，网丝直径不同，其张力是不同的，因为抗拉张度是与网丝直径成正比例关系。例如：A是B丝半径的2倍，则A丝的抗拉强度就是B丝的4倍。表中的张力值对边长大约1米以下的高强度网框有效的，当边缘长度达2米时的网框，则张力值应减15%-20%，若网框边长达3米左右时，绷网时，按表中给定的张力减少20-25%。为了保证在处理和印刷中，丝网不被撕破的危险，故绷网时，张力应比表中的给出的张力低一点是必要的。
二、张力要求 1、不同用途的网模版要求张力的大小是不同的。 例如：彩色网点印刷，为了保证色调值的准确和还原性好，要求张力20-30N/CM。精细印刷品，刻度表盘等，张力为12-18N/CM。一般图形印刷，张力为8-12N/CM。 手工印刷，粗糙印制品，或对精度、尺寸等无要求者，张力＞6N/CM，值得注意的是彩色色块套印时，为了使套印位置准确，不但要求网版张力应大于10N/CM，而且套印的几块模版必须达到张力一致，对于网点印刷更为重要，否则会引起龟纹和色相的偏差等。
2、网点印刷为什么要求较高张力的网模版？这是因为 A、较高张力的网模版可获得较低的网距，当网距增加一倍时，会使印刷图文变形增加三倍，因此，当网模版张力较低时，下墨不均匀而且网点扩大变形，影响色相。 B、较低网距，丝印中就可使用较小的压力，网模版磨损减少使网模版使用寿命延长。 C、较小的刮压力，有利于避免网点周边化墨、变形，提高网点边沿的锐利度，保证印刷效果。
三、影响绷网张力的因素： 1、绷网设备 A、气动绷网机，属直接的绷网法。因为在绷网时，气缸支撑一直顶住网框边，而同时受丝网被拉的反作用力，使得网框边向框中心压弯而得到压力，张力到数后，粘好网干后卸下，使张力较稳定，也较容易得到张力。缺点：A、绷网全过程，丝风一直紧靠网框粘胶面向外（四周）延伸，因此网框对丝网顺利延伸设置了阻力，往往在绷高张力下不可达到；B、气动绷网受气压控制，因此，初拉时若反气压调得较高，在瞬间快速的大拉力下，网会被拉破；C、张力受气缸的容量大小控制，否则达不到高张力。
B、机械或机电拉网设备，可随张力的需要而定，灵活、多变，机械拉网机属间接绷网法，所以当丝网拉力达到要求的张力时，网框升高顶靠丝网，所以它不存在绷网时丝网受网框磨擦阻力的影响，所以张力容易达到均匀。
绷网后，夹头之间的间隙允许在2mm-3mm之间，否则当距离远时未受夹头夹住的丝网部分就未直接得到拉力，使网面上所有丝受的拉力不均等，开孔尺寸和网丝直径不一致，将在印刷中出现疵病，即全网版随丝印而出现张力不匀，下墨量不一致产生深浅，套位不准等，严重时，在丝印过程中，在刮板的刮压下，丝网极易被拉破，因此必须引起重视。
2、网框 A、网框的材质，截面大小，形状及加工后的平整度，强度和时效处理等直接受影响的网版的张力和张力使用中的稳定性。在大多数情况下，主要原因是因网框强度不够而导致网模版使用时张力下降。其次是丝网与网框的脱胶和绷网时已超过该丝网的极限张力等也会造成网模版张力的下降，因此，网框在使用前必须对粘网面及春财边进行去毛刺处理，经这些处理再用粘网胶水用力均匀地予涂一层，待粘网时就会较牢靠的把丝网全部粘在已予涂胶的网框上，确保网版在丝印过程中，在大的刮压力下网布也不会与网框松脱。注意，粘网胶水必须能渗透到丝网的胶合面孔内，使丝网完全粘合在网框上，必要时，在粘网胶未完全干时，手工用刮胶刮压网框的胶合后，帮助丝网完全贴牢网框是有益的。
B、值得注意的是网框必须具有能抵抗外来大作用力的截面尺寸（壁厚）和弹性系数，否则只追求网版张力，而把网框的强度被忽视，这是网版张力不稳定和张力下降的重要原因。
C、网框分铝合金型材和钢网框，而钢的弹性系数是铝的2.9倍，要求很高张力的网版希 望能采用钢网框。例如，碟片的丝印用网版，其张力为22-26N/CM左右，且要求截面积又小，所以是采用3mm左右的钢板制作网框，这样在四色网版制作及其印刷过程中套位一致，叠印准确，色相好，不易产生龟纹等。
D、对于有位置要求和网点印刷用网框，必须做到几块网框材质、大小、绷网的张力和丝网的剪裁方向一致。
E、网框尺寸与被印图形尺寸之比的不适合，会影响到印刷精度及网版的张力稳定。为此，对大网框一般要求被印图形的四边离网框边至少15CM，中小尺寸和网框定为10CM，要求精度更高的，被印图形长、宽尺寸应是网框内框长、宽尺寸的1/3.
3、绷网的方法和技巧 A、标准的绷网法：所谓标准的绷网法，即在丝网装入夹头后，在5分钟左右时间内，先绷到该丝网的允许张力的70％-80％，停留10分钟左右后，拉到允许张力，停留10分钟左右，补拉到允许张力，停留10分钟，补拉到允许张力，粘网，整个绷网过程需要1.5-2.0小时。
B、30分钟绷网法：此法即在30分钟之内完成拉网工序后，对丝网将不再重复绷网，其绷网工序是：
（1）先将经纬方向上的张力达到要求的一半。 （2）停顿大约60秒的稳定时间再拉网。 （3）张力增加2-4N/CM，停60秒，用这种方法增加到要求的张力。 （4）稳定张力大约10-15分钟，再重新绷到要求的张力。 （5）再重复一次（4）的步骤后即可粘网，整个绷网的过程结束。 C、快速绷网法，图示： 此法，是在5分钟内将丝网的张力拉到超过要求张力的15％立即粘网 D、几种绷网法的比较：
（1）快速绷网，其绷网的结果表示，它将会在第一个小时内网版会有2.5N/CM张力的损失，同时，由于丝网在快速拉力下网丝突变，故意丝网易拉破，不建议采用这种绷网的方法。 （2）30分钟绷网法比快速绷网法提供更高的网版张力，1个小时后，网版的张力损失1N/CM，24小时后网版张力只损失1.8N/CM。
（3）标准绷网约2小时左右绷成，在2小时内增加稳定时间而提高的张力是不大的，同时绷网的时间也长，不节约时间，一般认为30分钟绷网法较好，建议采用。
4、绷网时，对四个角边放松，留有调整余量： 绷网时，如对四个角边不放松，由于角边之间的距离短属高张力区，当网丝伸长距离很短，尤其对于高张力，低延伸率的丝网，四个角边在绷网之前放松，应根据网框大小留有拉伸余量是必要的，否则，绷网中，张力还未到达该丝网的设计张力参数，即不是该丝网的真正张力，破网将被提前从网框的四个角开始扯破，这是在绷网中一个非常重要的问题。
5、正确的绷网过程： 正确的绷网是：（1）先撕去纬向丝网不整齐的端头，等量地夹进夹头内，再夹丝网的另一端，并铺平丝网。
（2）拉平丝网，夹紧纬向两边的丝网。 （3）将经向拉网拉到要求张力的1/2. （4）绷纬向，张力接近要求张力的全数据，同时，再调整纬和经向，都达到要求的张力，停10分钟。
（5）10分钟后调整经向和纬向的张力达到要求张力，10分钟左右。 （6）重复（5）二次，粘网 （7）注意：A、四个边的夹头之间分别靠紧，最大允许间隙在3mm以内，使网丝受力一致。B、四个边的对边夹头一一对应，确保丝网在绷网时网孔接近正方形，张力各处均匀。
6、绷网后，应在24小时后才可以制作网版。 因为高张力丝网，经过24小时后，其张力要下降大约10％-20％。因高强度丝网在绷好网的张力损失出现在最初的4小时内，以后就逐步趋于稳定。因此，绷网间的张力稳定是丝网高分子材料内性的要求，而不是绷网操作所决定的。
网版的张力损失和稳定，还与环境、温度的变化而变化，制作精细网版，还必须将这种因素考虑进去。 7、温、湿度变化大和粘网绷网后干燥时间不足，使网版张力容易损失，在保证丝网与网框全部密贴下，粘网胶水必须干透，不但使张力稳定，同时保证粘网胶水在清洗网版时溶剂性有帮助。
8、超过该丝网的允许最大张力值 即是在绷网过程中丝网虽然不破裂，而网版在放置过程中受时间、湿度、温度冲击，或在网前处理时也会自然破裂，这是因为合成纤维已超过了本身的延伸长度，到达塑性形变和疲劳强度，当环境外界条件变化下，即会产生自然破裂，这一点必须引起注意。实际生产过程中，丝网的绷网张力，不希望达到允许的最大张力，应该在保证丝印精度的前提下，只要使网版始终能回弹而张力具有较长时间的稳定，这才是合理的张力，千万不要追求脱离需要的高张力，否则网版寿命反而缩短，更不应该用提高张力来解决大图形小网框的印刷精度。
四、绷网的角度：可分为平绷网和斜绷网，其作用如下： 1、为了使被印线条的边缘平直，光滑不产生失真和锯齿，所以，绷网时使丝网的经纬线与网框边呈一定的角度，这种方法称为斜绷网。绷网的角度是多种的，一般角度为15度、22.5度、45度和7.5度、30度等。这几种谨，22.5度所得线条与边缘有较好的平直光滑度，但绷网过程中较浪费丝网，而90度绷网所得线条边缘质量最差。2、对网点印刷，由于网点线数不同，为了养活消除明显的龟纹，在绷风时也要按照尽可能小的龟纹角度来绷网，这是必要的。否则，就要将被印图形与丝网成一定角度设置，才能养活龟纹或消除明显的龟纹。
综上所述，要想加工出一块精良的网版，首要条件是：选择好优质丝网，再运用高质量的绷网设备和熟练而正确的绷网操作技巧，按照丝网允许的张力参数，在不破坏丝网规定的延伸率下，绷网将会为制得一块高水平，长寿命、低耗材的丝网印刷模版提供了可靠的基础条件
