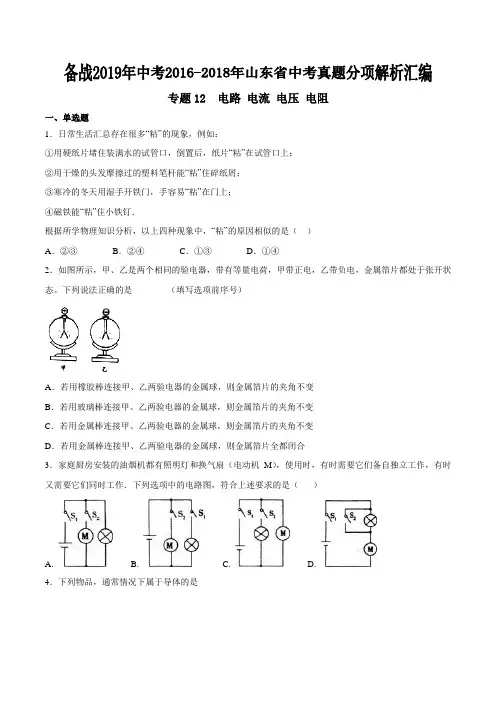

专题12 电路电流电压电阻一、单选题1．日常生活汇总存在很多“粘”的现象，例如：①用硬纸片堵住装满水的试管口，倒置后，纸片“粘”在试管口上；②用干燥的头发摩擦过的塑料笔杆能“粘”住碎纸屑；③寒冷的冬天用湿手开铁门，手容易“粘”在门上；④磁铁能“粘”住小铁钉．根据所学物理知识分析，以上四种现象中，“粘”的原因相似的是（）A．②③B．②④C．①③D．①④2．如图所示，甲、乙是两个相同的验电器，带有等量电荷，甲带正电，乙带负电，金属箔片都处于张开状态。
下列说法正确的是________（填写选项前序号）A．若用橡胶棒连接甲、乙两验电器的金属球，则金属箔片的夹角不变B．若用玻璃棒连接甲、乙两验电器的金属球，则金属箔片的夹角不变C．若用金属棒连接甲、乙两验电器的金属球，则金属箔片的夹角不变D．若用金属棒连接甲、乙两验电器的金属球，则金属箔片全都闭合3．家庭厨房安装的油烟机都有照明灯和换气扇（电动机M），使用时，有时需要它们备自独立工作，有时又需要它们同时工作．下列选项中的电路图，符合上述要求的是（）A. B. C. D.4．下列物品，通常情况下属于导体的是5．如图是小明家安装的换气扇和照明灯的电路图，下列说法正确的是A. 换气扇和照明灯不能同时工作B. 换气扇和照明灯只能同时工作C. 换气扇和照明灯工作时，通过它们的电流一定相等D. 换气扇和照明灯工作时，它们两端的电压一定相等6．（2016·泰安卷）热敏电阻的阻值是随环境温度的增大而减小的。
要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是（）A. B. C. D.7．【2016·临沂卷】在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（）A. 电流表短路B. 灯泡L1开路C. 灯泡L2短路D. 灯泡L2开路8．【2016·临沂卷】某品牌手持式电动螺丝刀如图甲所示，它有两个开关，其中开关S控制照明灯和电动机，开关S1只控制照明灯，则如图乙所示的电路图中符合要求的是（）A. B. C. D.9．某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝。
专题12 电路电流电压电阻一、单选题1．如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A. 带电棒一定带负电B. 带电棒一定带正电C. 两片金属箔一定带同种电荷D. 两片金属箔一定带异种电荷【来源】四川省自贡市2018年中考物理试题【答案】C点睛：解决此题要知道，验电器的工作原理是同种电荷相互排斥。
在已知带电棒电生的情况下，可判断金属箔上的电性。
2．带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行。
下列电路设计符合要求的（）A. B. C. D.【来源】四川省自贡市2018年中考物理试题【答案】D【解析】A. 由电路图可知,开关S1闭合时电动机工作,再闭合S2时电动机和加热器并联同时工作，加热器不能独立工作，故A不符合题意；B. 由电路图可知,开关S1闭合时加热器工作,再闭合S2时电动机和加热器并联同时工作，电动机不能独立工作，故B不符合题意；C. 由电路图可知,开关S1闭合时电动机和加热器串联同时工作,再闭合S2时电动机工作，加热器不能独立工作，故C不符合题意；D. 由电路图可知,只闭合S1时电动机工作,只闭合S2时加热器工作，电动机和加热器均能独立进行，故D符合题意。
故选D.3．如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（）A. 甲灯短路B. 乙灯短路C. 甲灯断路D. 乙灯断路【来源】江苏省2018年南京市中考物理试题【答案】B点睛：先分析电路的连接方式，即两灯泡串联连接，电流表测量电路中的电流，电压表测量乙两端电压，然后根据选项逐一分析，并选出符合要求的选项。
4．为了纪念物理学家对物理学的杰出贡献，常用他们的名字命名一些物理量单位。
电流的单位是用下列哪位物理学家的名字来命名的（）A. 法拉第B. 帕斯卡C. 牛顿D. 安培【来源】湖北省襄阳市2018年中考物理试题【答案】D【解析】法拉第发现了电磁感应现象，但法拉第不是电流的单位，故A错误；在国际单位制中，压强的国际单位是帕斯卡；力的国际单位是牛顿；电流的国际单位是安培，故只有D符合题意，故选D。
2019年中考物理真题集锦——专题二十一：电流与电路1.（2019北海，7）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（）A．0.1A B．0.2A C．0.3A D．0.4A2.（2019广安，5）如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（）3.（2019阜新，8）学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。
图中符合要求的电路图是（）4.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。
闭合开关S,电路正常工作。
过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是A.可能是灯L断路,电流表的示数变小B. 可能是电阻R短路,电压表的示数变大B.可能是灯L短路,电压表的示数变大D. 可能是电阻R断路,电流表的示数变小5.（2019聊城，）在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。
操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）（）6.（2019 青岛，11）.利用如图电路探究串联电路的规律，下列做法正确的是A.分别把开关改接到a、b、c 处，可以探究开关位置的改变对用电器控制作用的影响B.分别将电流表串联在a、b、c 处，可以探究电路中各处电流的关系C.分别将电压表串联在a、b、c 处，可以探究电路中各用电器两端电压与电源两端电压的关系D.为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验7.（2019长春，7）甲、乙两个轻质小球靠近时互相排斥，若甲球带正电，则乙球（）A．一定带正电B．一定不带电C．一定带负电D．可能带负电8.（2019宿迁，2）对于粒子和宇宙，人类从未停止过探索，下列相关结论正确的是（）A.质子不带电，电子带负电B.原子是由原子核和核外电子构成的C.宇宙是有边界无层次的天体D.光年是时间单位9.（2019沈阳，3）如图所示，用一段细铁丝做一个支架（作为转动轴），把一根中间戳有小孔（没有戳穿）的塑料吸管放在支架上，吸管能在水平面内自由转动。
