发电厂配电变压器的原理及结构

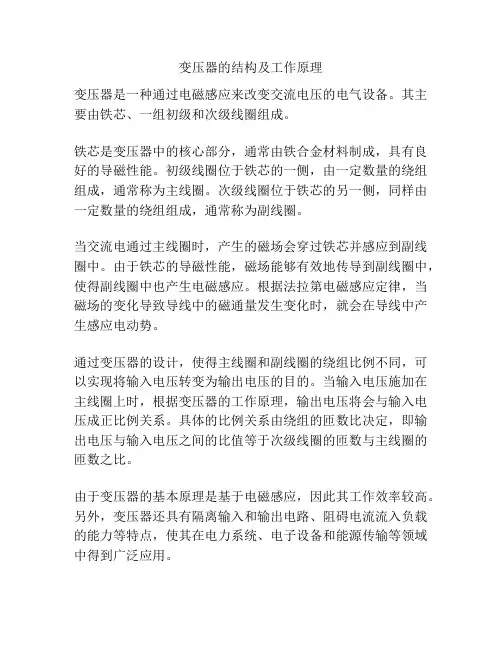

变压器的结构及工作原理
变压器是一种通过电磁感应来改变交流电压的电气设备。

其主要由铁芯、一组初级和次级线圈组成。

铁芯是变压器中的核心部分，通常由铁合金材料制成，具有良好的导磁性能。

初级线圈位于铁芯的一侧，由一定数量的绕组组成，通常称为主线圈。

次级线圈位于铁芯的另一侧，同样由一定数量的绕组组成，通常称为副线圈。

当交流电通过主线圈时，产生的磁场会穿过铁芯并感应到副线圈中。

由于铁芯的导磁性能，磁场能够有效地传导到副线圈中，使得副线圈中也产生电磁感应。

根据法拉第电磁感应定律，当磁场的变化导致导线中的磁通量发生变化时，就会在导线中产生感应电动势。

通过变压器的设计，使得主线圈和副线圈的绕组比例不同，可以实现将输入电压转变为输出电压的目的。

当输入电压施加在主线圈上时，根据变压器的工作原理，输出电压将会与输入电压成正比例关系。

具体的比例关系由绕组的匝数比决定，即输出电压与输入电压之间的比值等于次级线圈的匝数与主线圈的匝数之比。

由于变压器的基本原理是基于电磁感应，因此其工作效率较高。

另外，变压器还具有隔离输入和输出电路、阻碍电流流入负载的能力等特点，使其在电力系统、电子设备和能源传输等领域中得到广泛应用。

变压器的论文引言变压器是电力系统中常见的重要设备，主要用于电能的传输和分配。

它通过变换电压和电流的比例，在电网中实现高压输电和低压供电。

本文将介绍变压器的基本原理、结构和工作原理，以及应用领域和未来发展方向。

变压器的基本原理变压器的工作原理基于电磁感应定律。

根据法拉第电磁感应定律，当通过一根导线的磁通量发生变化时，会在该导线上产生感应电动势。

变压器由两个或多个线圈组成，它们通过磁场耦合在一起。

主要由铁心和绕组组成。

变压器的结构变压器主要由铁心和绕组组成。

铁心由硅钢片叠压而成，用于增加磁路的磁导率和减小铁损。

绕组分为主绕组和副绕组，主要由导线和绝缘材料组成。

绕组根据其位置可以分为高压绕组和低压绕组。

变压器的工作原理当变压器接入电源时，通过主绕组产生磁场，并通过铁心耦合到副绕组上。

根据法拉第电感耦合定律，副绕组感应到电磁场，产生感应电动势。

根据能量守恒定律，输入和输出功率在变压器中必须相等，可以通过变压器的变比关系计算。

变压器的应用领域变压器广泛应用于电力系统中的各个环节。

在输电方面，变压器用于将发电厂产生的高压电能变换为输送到远距离的高压交流电。

在电力配电方面，变压器将高压电能变换为供应给家庭、工厂和商业用途的低压电。

变压器的未来发展方向随着能源需求的快速增长和技术的不断进步，变压器也在不断发展和改进。

未来的变压器将更加高效、智能化和可持续。

一方面，变压器需要提高能源转化效率和减小损耗；另一方面，变压器需要适应可再生能源的接入，并与智能电网进行集成。

结论变压器作为电力系统的重要组成部分，起着传输和分配电能的重要作用。

本文介绍了变压器的基本原理、结构和工作原理，以及其在电力系统中的应用领域和未来发展方向。

希望通过本文的介绍，读者能够对变压器有更深入的了解，并为未来的研究和应用提供参考。

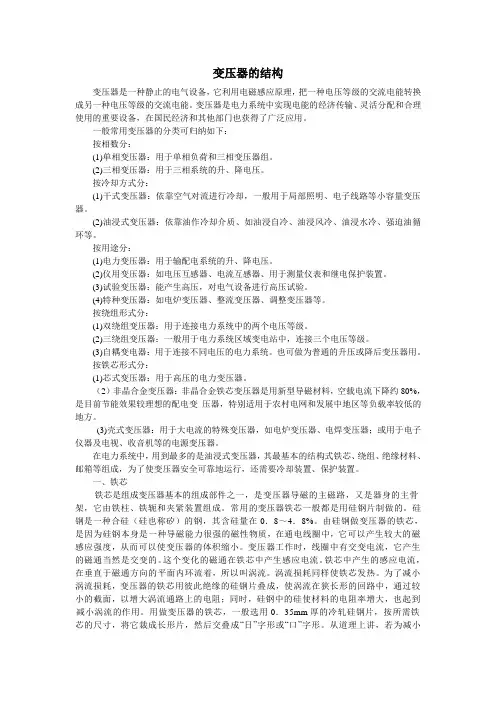

变压器的结构变压器是一种静止的电气设备，它利用电磁感应原理，把一种电压等级的交流电能转换成另一种电压等级的交流电能。

变压器是电力系统中实现电能的经济传输、灵活分配和合理使用的重要设备，在国民经济和其他部门也获得了广泛应用。

一般常用变压器的分类可归纳如下：按相数分：(1)单相变压器：用于单相负荷和三相变压器组。

(2)三相变压器：用于三相系统的升、降电压。

按冷却方式分：(1)干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。

(2)油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。

按用途分：(1)电力变压器：用于输配电系统的升、降电压。

(2)仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。

(3)试验变压器：能产生高压，对电气设备进行高压试验。

(4)特种变压器：如电炉变压器、整流变压器、调整变压器等。

按绕组形式分：(1)双绕组变压器：用于连接电力系统中的两个电压等级。

(2)三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。

(3)自耦变电器：用于连接不同电压的电力系统。

也可做为普通的升压或降后变压器用。

按铁芯形式分：(1)芯式变压器：用于高压的电力变压器。

（2）非晶合金变压器：非晶合金铁芯变压器是用新型导磁材料，空载电流下降约80%，是目前节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低的地方。

(3)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。

在电力系统中，用到最多的是油浸式变压器，其最基本的结构式铁芯、绕组、绝缘材料、邮箱等组成，为了使变压器安全可靠地运行，还需要冷却装置、保护装置。

一、铁芯铁芯是组成变压器基本的组成部件之一，是变压器导磁的主磁路，又是器身的主骨架，它由铁柱、铁轭和夹紧装置组成。

常用的变压器铁芯一般都是用硅钢片制做的。

硅钢是一种合硅（硅也称矽）的钢，其含硅量在0．8～4．8%。

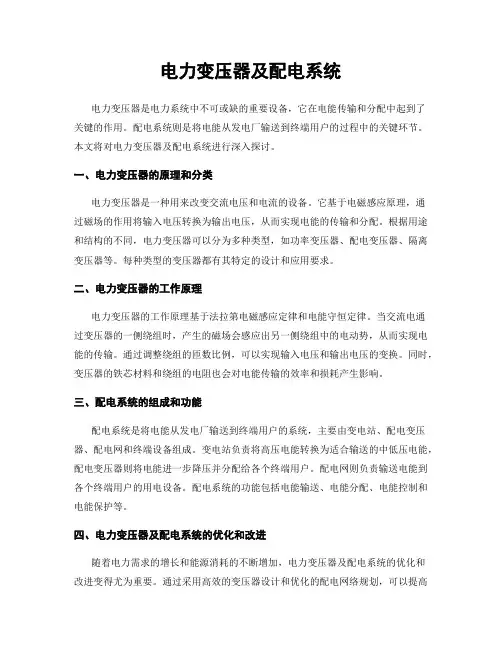

电力变压器及配电系统电力变压器是电力系统中不可或缺的重要设备，它在电能传输和分配中起到了关键的作用。

配电系统则是将电能从发电厂输送到终端用户的过程中的关键环节。

本文将对电力变压器及配电系统进行深入探讨。

一、电力变压器的原理和分类电力变压器是一种用来改变交流电压和电流的设备。

它基于电磁感应原理，通过磁场的作用将输入电压转换为输出电压，从而实现电能的传输和分配。

根据用途和结构的不同，电力变压器可以分为多种类型，如功率变压器、配电变压器、隔离变压器等。

每种类型的变压器都有其特定的设计和应用要求。

二、电力变压器的工作原理电力变压器的工作原理基于法拉第电磁感应定律和电能守恒定律。

当交流电通过变压器的一侧绕组时，产生的磁场会感应出另一侧绕组中的电动势，从而实现电能的传输。

通过调整绕组的匝数比例，可以实现输入电压和输出电压的变换。

同时，变压器的铁芯材料和绕组的电阻也会对电能传输的效率和损耗产生影响。

三、配电系统的组成和功能配电系统是将电能从发电厂输送到终端用户的系统，主要由变电站、配电变压器、配电网和终端设备组成。

变电站负责将高压电能转换为适合输送的中低压电能，配电变压器则将电能进一步降压并分配给各个终端用户。

配电网则负责输送电能到各个终端用户的用电设备。

配电系统的功能包括电能输送、电能分配、电能控制和电能保护等。

四、电力变压器及配电系统的优化和改进随着电力需求的增长和能源消耗的不断增加，电力变压器及配电系统的优化和改进变得尤为重要。

通过采用高效的变压器设计和优化的配电网络规划，可以提高电能传输的效率，减少能源损耗。

同时，引入智能化技术和自动化控制系统，可以实现对电力变压器及配电系统的远程监测和管理，提高系统的可靠性和安全性。

总结：电力变压器及配电系统在现代电力系统中扮演着至关重要的角色。

了解电力变压器的原理和分类，以及配电系统的组成和功能，对于电气工程师来说是必不可少的。

通过优化和改进电力变压器及配电系统，可以提高电能传输的效率，减少能源损耗，为人们提供更可靠、安全和高效的电力供应。

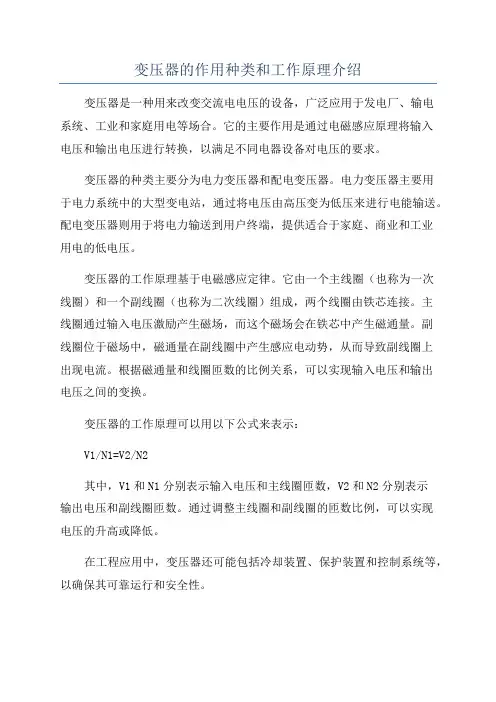

变压器的作用种类和工作原理介绍变压器是一种用来改变交流电电压的设备，广泛应用于发电厂、输电系统、工业和家庭用电等场合。

它的主要作用是通过电磁感应原理将输入电压和输出电压进行转换，以满足不同电器设备对电压的要求。

变压器的种类主要分为电力变压器和配电变压器。

电力变压器主要用于电力系统中的大型变电站，通过将电压由高压变为低压来进行电能输送。

配电变压器则用于将电力输送到用户终端，提供适合于家庭、商业和工业用电的低电压。

变压器的工作原理基于电磁感应定律。

它由一个主线圈（也称为一次线圈）和一个副线圈（也称为二次线圈）组成，两个线圈由铁芯连接。

主线圈通过输入电压激励产生磁场，而这个磁场会在铁芯中产生磁通量。

副线圈位于磁场中，磁通量在副线圈中产生感应电动势，从而导致副线圈上出现电流。

根据磁通量和线圈匝数的比例关系，可以实现输入电压和输出电压之间的变换。

变压器的工作原理可以用以下公式来表示：V1/N1=V2/N2其中，V1和N1分别表示输入电压和主线圈匝数，V2和N2分别表示输出电压和副线圈匝数。

通过调整主线圈和副线圈的匝数比例，可以实现电压的升高或降低。

在工程应用中，变压器还可能包括冷却装置、保护装置和控制系统等，以确保其可靠运行和安全性。

总结起来，变压器是一种通过电磁感应原理将输入电压和输出电压进行转换的设备。

它主要分为电力变压器和配电变压器两种类型，用于电力输送和用户终端用电。

变压器的工作原理基于电磁感应定律，通过调整线圈的匝数比例实现电压的变换。

同时，变压器还可以配备冷却装置、保护装置和控制系统等以确保其安全可靠的运行。

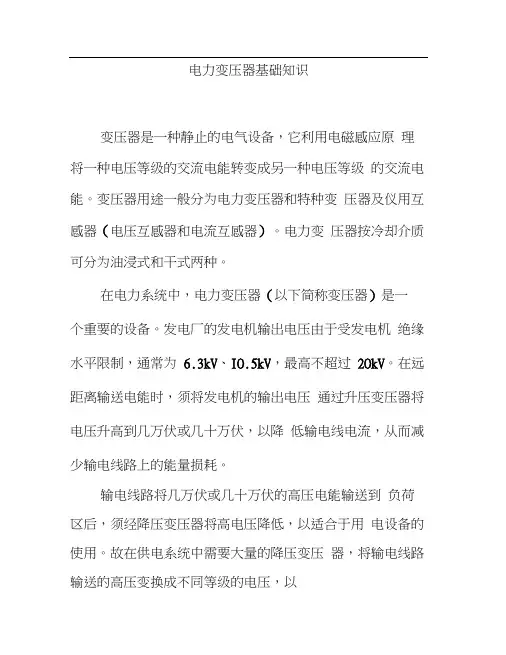

电力变压器基础知识变压器是一种静止的电气设备，它利用电磁感应原理将一种电压等级的交流电能转变成另一种电压等级的交流电能。

变压器用途一般分为电力变压器和特种变压器及仪用互感器（电压互感器和电流互感器）。

电力变压器按冷却介质可分为油浸式和干式两种。

在电力系统中，电力变压器（以下简称变压器）是一个重要的设备。

发电厂的发电机输出电压由于受发电机绝缘水平限制，通常为6.3kV、IO.5kV，最高不超过2OkV。

在远距离输送电能时，须将发电机的输出电压通过升压变压器将电压升高到几万伏或几十万伏，以降低输电线电流，从而减少输电线路上的能量损耗。

输电线路将几万伏或几十万伏的高压电能输送到负荷区后，须经降压变压器将高电压降低，以适合于用电设备的使用。

故在供电系统中需要大量的降压变压器，将输电线路输送的高压变换成不同等级的电压，以满足各类负荷的需要由多个电站联合组成电力系统时，要依靠变压器将不同电压等级的线路连接起来。

所以，变压器是电力系统中不可缺少的重要设备。

第一节变压器的工作原理与结构一、变压器的工作原理变压器是根据电磁感应原理工作的。

图2-1是单相变压器的原理图。

图中在闭合的铁芯上，绕有两个互相绝缘的绕组，其中，接入电源的一侧叫一次侧绕组，输出电能的一侧为二次侧绕组。

当交流电源电压U i加到一次侧绕组后，就有交流电流I i通过该绕组，在铁芯中产生交变磁通0,这个交变磁通不仅穿过一次侧绕组，同时也穿二次侧组，两个组分别生感应过绕绕产单相变压器原理 C. 1势E i 和E 2，。

这时，如果二次侧绕组与外电路的负荷接通，便有电流12,流入负荷，即二次侧绕组有电能输出根据电磁感应定律可以导出 一次侧绕组感应电势为：E i =4.44fN i $ m二次侧绕组感应电势为:E 2=4.44fN 2 $ m式中:f------电源频率；N i ------- 一次侧绕组匝数N 2-----二次侧绕组匝数$ m ---铁芯中主磁通幅值。

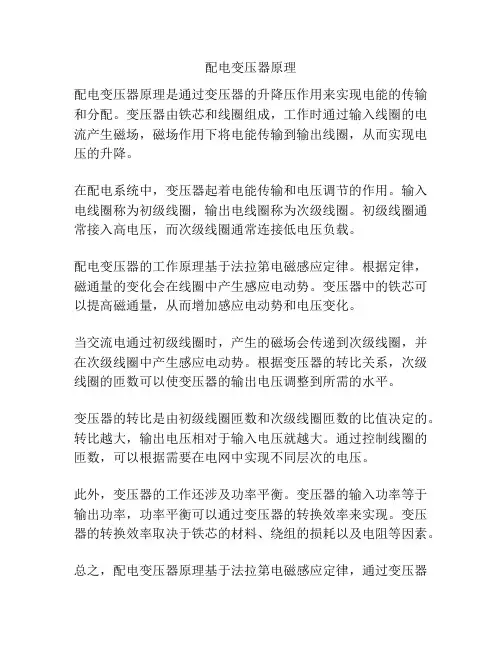

配电变压器原理
配电变压器原理是通过变压器的升降压作用来实现电能的传输和分配。

变压器由铁芯和线圈组成，工作时通过输入线圈的电流产生磁场，磁场作用下将电能传输到输出线圈，从而实现电压的升降。

在配电系统中，变压器起着电能传输和电压调节的作用。

输入电线圈称为初级线圈，输出电线圈称为次级线圈。

初级线圈通常接入高电压，而次级线圈通常连接低电压负载。

配电变压器的工作原理基于法拉第电磁感应定律。

根据定律，磁通量的变化会在线圈中产生感应电动势。

变压器中的铁芯可以提高磁通量，从而增加感应电动势和电压变化。

当交流电通过初级线圈时，产生的磁场会传递到次级线圈，并在次级线圈中产生感应电动势。

根据变压器的转比关系，次级线圈的匝数可以使变压器的输出电压调整到所需的水平。

变压器的转比是由初级线圈匝数和次级线圈匝数的比值决定的。

转比越大，输出电压相对于输入电压就越大。

通过控制线圈的匝数，可以根据需要在电网中实现不同层次的电压。

此外，变压器的工作还涉及功率平衡。

变压器的输入功率等于输出功率，功率平衡可以通过变压器的转换效率来实现。

变压器的转换效率取决于铁芯的材料、绕组的损耗以及电阻等因素。

总之，配电变压器原理基于法拉第电磁感应定律，通过变压器
的升降压作用实现电能的传输和分配。

变压器的转比和功率平衡是实现电压调节和能量转换的关键要素。

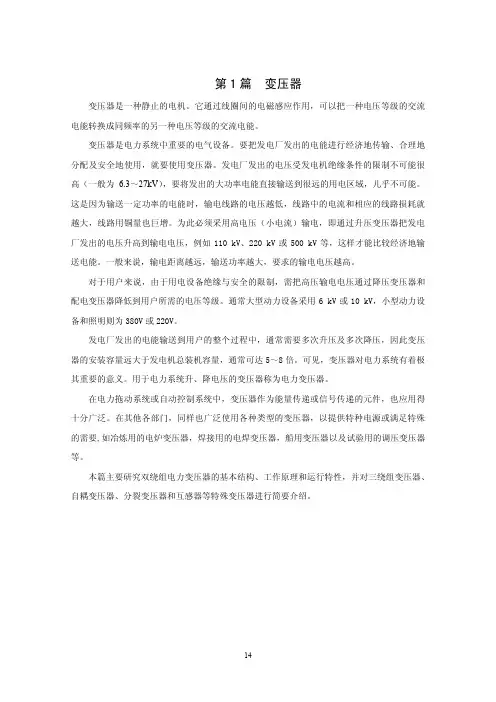

第1篇 变压器变压器是一种静止的电机。

它通过线圈间的电磁感应作用，可以把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。

变压器是电力系统中重要的电气设备。

要把发电厂发出的电能进行经济地传输、合理地分配及安全地使用，就要使用变压器。

发电厂发出的电压受发电机绝缘条件的限制不可能很高（一般为 6.3～27kV），要将发出的大功率电能直接输送到很远的用电区域，几乎不可能。

这是因为输送一定功率的电能时，输电线路的电压越低，线路中的电流和相应的线路损耗就越大，线路用铜量也巨增。

为此必须采用高电压（小电流）输电，即通过升压变压器把发电厂发出的电压升高到输电电压，例如110 kV、220 kV或500 kV等，这样才能比较经济地输送电能。

一般来说，输电距离越远，输送功率越大，要求的输电电压越高。

对于用户来说，由于用电设备绝缘与安全的限制，需把高压输电电压通过降压变压器和配电变压器降低到用户所需的电压等级。

通常大型动力设备采用6 kV或10 kV，小型动力设备和照明则为380V或220V。

发电厂发出的电能输送到用户的整个过程中，通常需要多次升压及多次降压，因此变压器的安装容量远大于发电机总装机容量，通常可达5～8倍。

可见，变压器对电力系统有着极其重要的意义。

用于电力系统升、降电压的变压器称为电力变压器。

在电力拖动系统或自动控制系统中，变压器作为能量传递或信号传递的元件，也应用得十分广泛。

在其他各部门，同样也广泛使用各种类型的变压器，以提供特种电源或满足特殊的需要,如冶炼用的电炉变压器，焊接用的电焊变压器，船用变压器以及试验用的调压变压器等。

本篇主要研究双绕组电力变压器的基本结构、工作原理和运行特性，并对三绕组变压器、自耦变压器、分裂变压器和互感器等特殊变压器进行简要介绍。

第1章 变压器的基本工作原理和结构[内容]本章首先讨论变压器的基本工作原理和分类，然后介绍变压器的基本结构及各主要部件的作用，最后介绍变压器的铭牌。

变压器结构简介与工作原理概述：变压器是一种电气设备，用于改变交流电的电压和电流。

它由两个或更多的线圈（称为绕组）和一个磁路铁芯组成。

本文将详细介绍变压器的结构和工作原理。

一、变压器结构：1. 铁芯：变压器的铁芯通常由硅钢片或镍铁合金制成。

它的主要作用是提供磁路，用于传导磁场。

铁芯由许多薄片叠加而成，以减少铁芯中的涡流损耗。

2. 一次绕组：一次绕组是变压器中的输入绕组，通常由较粗的导线制成。

它接收来自电源的电流，并产生磁场。

3. 二次绕组：二次绕组是变压器中的输出绕组，通常由较细的导线制成。

它接收来自一次绕组的磁场，并产生输出电压。

4. 绝缘层：绝缘层用于隔离绕组之间以及绕组与铁芯之间的电气接触，以防止电流短路和绝缘击穿。

5. 冷却系统：大型变压器通常配备冷却系统，以保持变压器在正常工作温度范围内。

冷却系统可以是自然冷却或强制冷却，常见的冷却介质包括油和冷却风扇。

二、变压器工作原理：变压器的工作原理基于法拉第电磁感应定律。

当一次绕组中的交流电流流过时，它会产生一个交变磁场。

这个交变磁场会穿过二次绕组，从而在二次绕组中感应出电压。

具体的工作过程如下：1. 输入电压：输入电源的交流电压施加在一次绕组上。

2. 磁场产生：一次绕组中的交流电流产生一个交变磁场。

3. 磁场传导：交变磁场通过铁芯传导到二次绕组。

4. 电压感应：交变磁场在二次绕组上感应出电压。

5. 输出电压：二次绕组的电压输出到负载中。

变压器的工作原理可以通过下述数学公式表示：V1 / V2 = N1 / N2 = I2 / I1其中，V1和V2分别代表一次绕组和二次绕组的电压，N1和N2分别代表一次绕组和二次绕组的匝数，I1和I2分别代表一次绕组和二次绕组的电流。

三、应用领域：变压器在电力系统中起着至关重要的作用。

它们用于输电、配电和电力转换。

以下是一些常见的应用领域：1. 电力输送：变压器用于将高压电能从发电厂输送到变电站，然后再通过变压器将电能分配到不同的用户。

变压器详细讲解变压器是一种电气设备，主要用于将交流电能从一种电压等级转换为另一种电压等级。

变压器的工作原理基于电磁感应现象，利用两个或多个线圈之间的磁场变化来实现电压的转换。

以下是变压器详细讲解：1. 基本结构：变压器主要由磁性材料制成的铁芯和绕组组成。

铁芯用于传递磁场，绕组则用于承载电流。

绕组通常用导线绕制，并分为高压绕组和低压绕组。

2. 原理：当交流电流通过高压绕组时，会在铁芯上产生磁场。

磁场的变化进而在低压绕组中产生电动势，从而实现电压的转换。

电压转换的大小取决于绕组之间的匝数比例。

3. 分类：根据用途和结构，变压器可分为以下几类：a. 配电变压器：用于配电系统，将高压电能转换为低压电能供给用户。

b. 电力变压器：用于发电、输电和配电系统中，实现电压的升高和降低。

c. 仪用变压器：用于电气测量和控制设备，提供标准电压信号。

d. 特殊变压器：如电炉变压器、整流变压器等，用于特殊场合的电压转换。

4. 参数：变压器的主要参数包括：a. 额定容量：表示变压器能承载的最大功率。

b. 额定电压：表示变压器输入和输出的电压等级。

c. 电压比：高压绕组与低压绕组之间的匝数比例，决定了电压转换效果。

d. 效率：表示变压器将电能转换为磁能和磁能转换为电能的能力。

5. 应用：变压器广泛应用于电力系统、工业生产、家电产品等领域。

例如，在家用电器中，变压器用于调节电源电压，以适应不同设备的电压需求。

6. 变压器的维护与安全：为确保变压器正常运行，需要定期进行检修和维护。

同时，应注意防止变压器过载、短路等事故，确保使用安全。

总之，变压器是一种重要的电气设备，它通过电磁感应实现电压的转换。

了解变压器的工作原理、分类和应用，有助于我们更好地在实际工程中选择和使用合适的变压器。

配电变压器的原理及结构
原理：
结构：
1.铁心：变压器的主要部件，由优质硅钢片叠制而成。

铁心的作用是加强磁场，并减小铁损耗。

2.初级线圈：由一根或多根绕在铁心上的导线组成，用于接收高压电能。

3.次级线圈：绕在与初级线圈相同的铁心上，用于输出低压电能。

4.绝缘层：用于绝缘初级线圈和次级线圈之间，以防止电流短路。

5.冷却装置：为了散热，配电变压器通常配备冷却风扇或冷却油，以保持变压器的温度在安全范围内。

6.终端板：用于连接配电变压器与其他电力设备的导线。

工作过程：
当高压线圈通电时，高压电流在初级线圈中流动，形成强磁场。

这个磁场也会穿透铁心，并通过感应作用，在次级线圈中诱发出电流。

由于比例关系，次级线圈中的电压将比初级线圈中的电压低。

通过合适的设计，可以实现电压降的步骤性变化，以满足不同用电需求。

应用：
总结：
配电变压器的工作原理基于电磁感应的原理，通过通过感应作用将高
压电能转换为低压电能。

其结构包括铁心、初级线圈、次级线圈、绝缘层、冷却装置和终端板等。

配电变压器在电力系统中起到非常重要的作用，通
过将高压电能转换为低压电能，以满足不同用电需求。

变压器的主要结构和工作原理引言概述：变压器是电力系统中常见的电力设备之一，它在电能传输和分配中起着重要的作用。

本文将详细介绍变压器的主要结构和工作原理，以帮助读者更好地理解和应用变压器。

正文内容：一、变压器的主要结构1.1 主要结构组成- 主要由铁芯、一次绕组和二次绕组组成。

- 铁芯是变压器的主要磁路部分，通常由硅钢片叠压而成，以减小磁导率和磁阻。

- 一次绕组是输入侧的绕组，通常由导电材料绕制而成。

- 二次绕组是输出侧的绕组，也由导电材料绕制而成。

1.2 绝缘和冷却系统- 变压器的绝缘系统是保证安全运行的关键，通常使用绝缘材料将绕组和铁芯分隔开。

- 冷却系统对于变压器的正常运行至关重要，常见的冷却方式有自然冷却和强制冷却。

1.3 外壳和配电设备- 变压器通常有一个外壳，用于保护内部部件免受外界环境的影响。

- 配电设备包括开关、熔断器和保护装置等，用于控制和保护变压器的正常运行。

二、变压器的工作原理2.1 电磁感应原理- 变压器的工作基于电磁感应原理，当一次绕组通入交流电时，会在铁芯中产生交变磁场。

- 交变磁场会感应二次绕组中的电动势，从而使电能从一次绕组传递到二次绕组。

2.2 变压器的变压比- 变压器的变压比是指输入电压与输出电压之间的比值，可以通过绕组的匝数比来确定。

- 变压器可以实现电压的升高或降低，根据需要选择合适的变压比。

2.3 损耗和效率- 变压器在工作过程中会产生一定的损耗，包括铁损耗和铜损耗。

- 效率是衡量变压器性能的重要指标，可以通过输出功率与输入功率的比值来计算。

三、变压器的应用领域3.1 电力系统- 变压器在电力系统中用于电能传输和分配，将发电厂产生的高压电能转换为适用于用户的低压电能。

- 在输电过程中，变压器可以实现电压的升高，减少输电损耗。

3.2 工业领域- 变压器在工业领域中广泛应用于电力设备、机械设备和照明系统等。

- 它可以为各种设备提供合适的电压和电流，满足工业生产的需求。
