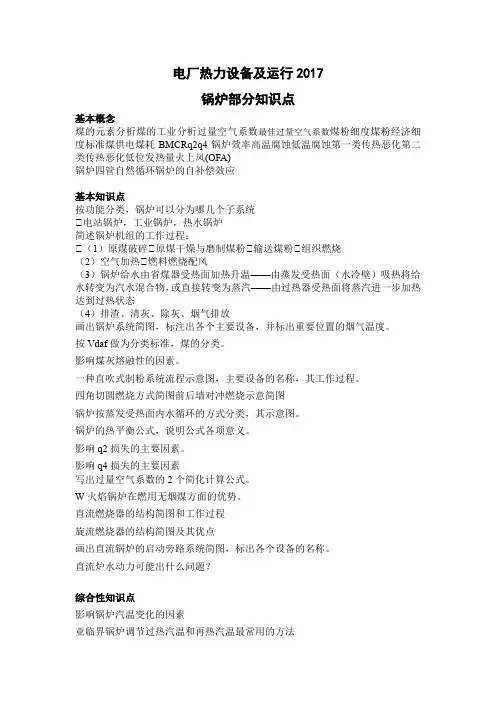

电厂热力设备及运行知识点 2017

电厂热力设备及运行2017锅炉部分知识点基本概念煤的元素分析煤的工业分析过量空气系数最佳过量空气系数煤粉细度煤粉经济细度标准煤供电煤耗BMCRq2q4锅炉效率高温腐蚀低温腐蚀第一类传热恶化第二类传热恶化低位发热量火上风(OFA)锅炉四管自然循环锅炉的自补偿效应基本知识点按功能分类，锅炉可以分为哪几个子系统电站锅炉，工业锅炉，热水锅炉简述锅炉机组的工作过程；（1）原煤破碎↣原煤干燥与磨制煤粉↣输送煤粉↣组织燃烧（2）空气加热↣燃料燃烧配风（3）锅炉给水由省煤器受热面加热升温——由蒸发受热面（水冷壁）吸热将给水转变为汽水混合物，或直接转变为蒸汽——由过热器受热面将蒸汽进一步加热达到过热状态（4）排渣、清灰、除灰、烟气排放画出锅炉系统简图，标注出各个主要设备，并标出重要位置的烟气温度。

按Vdaf做为分类标准，煤的分类。

影响煤灰熔融性的因素。

一种直吹式制粉系统流程示意图，主要设备的名称，其工作过程。

四角切圆燃烧方式简图前后墙对冲燃烧示意简图锅炉按蒸发受热面内水循环的方式分类，其示意图。

锅炉的热平衡公式，说明公式各项意义。

影响q2损失的主要因素。

影响q4损失的主要因素写出过量空气系数的2个简化计算公式。

W火焰锅炉在燃用无烟煤方面的优势。

直流燃烧器的结构简图和工作过程旋流燃烧器的结构简图及其优点画出直流锅炉的启动旁路系统简图，标出各个设备的名称。

直流炉水动力可能出什么问题？综合性知识点影响锅炉汽温变化的因素亚临界锅炉调节过热汽温和再热汽温最常用的方法超临界锅炉调节过热汽温和再热汽温最常用的方法炉内燃烧降低NOx的方法水冷壁、过、再热器、省煤器的烟气侧工质侧换热特点，主要故障。

强化煤粉气流着火的措施空气分级燃烧技术的实现方法影响煤粉气流着火的主要因素汽轮机部分主要知识点汽机主要知识点第一章级的概念和分类，反动度的概念纯冲动级，反动级，冲动级，复速级的特点和比较速度三角形的绘制，其中各项的意义热力过程线的绘制，其中各项的意义轮周效率，速比与最佳速比，余速损失，动叶损失，喷嘴损失级内损失（各项损失的机理、影响因素，减小方法，判断损失是否存在）汽轮机级的相对内效率第二章重热现象与重热系数多级汽轮机各级段的特点汽轮机装置的评价指标、汽耗率、热耗率与煤耗率的定义及用途轴向推力产生的原因、平衡方法叶顶汽封、隔板汽封、轴端汽封的作用。

• 结构较为复杂，造价高。 适用范围：连接中小机组汽轮机的转子、或连接汽轮 机与给水泵、连接汽轮机与主油泵。
五、汽缸
定义：汽轮机的外壳。 位臵： • 内壁：支撑喷嘴静叶片、隔板、汽封环等零部件； • 外部：与进汽管、抽汽管、排汽管、疏水管等相接。
主要作用：
• 将工作蒸汽与大气隔开。 组成：进汽部分、汽缸体和排汽室。
汽压力的高低，将汽缸分成高压缸、中压缸和低压缸。
1.高压缸
新蒸汽分两路经臵于高压缸两侧的一个主汽阀和二或
三个调节阀后，进入高压缸调节级的四或六个喷嘴室，
并从调节级开始依次流经各压力级绝热膨胀做功。
高压缸均采用双层缸。
目的：使由一层汽缸承受的巨大压差和温差改为由两 层汽缸来承受，使每层汽缸的厚度及法兰厚度大为减 薄，相应连接上下缸法兰的螺栓尺寸减小。
热套加双键分别装在相对的轴端上，对准中心后再一 起铰孔，并用配合螺栓紧固，以保证两个转子同心，
螺栓、螺孔分别打有相应编号，不能互换。
整锻式刚性联轴器：联轴器与主轴成一整体。这种联 轴器的强度和刚度均较装配式高，也无松动危险。
1.刚性联轴器
工作时靠螺栓 杆的剪切和螺栓 杆与孔壁的挤压 来传递转矩。这 种方式传递转矩 的能力较高。
五、汽缸
结构：
• 一般沿水平中分为上汽缸(汽缸盖)和下汽缸两部分。 • 上、下汽缸通过水平法兰用螺栓紧固。 • 大功率机组一般设臵法兰及螺栓加热装臵。 由于法兰比汽缸壁厚，螺栓与法兰又是局部接触，
因此在启动时汽缸壁温度又比螺栓温度高，三者之间
将存在一定的温差，造成膨胀不一致，在这些部件中 产生热应力，严重时将会引起塑性变形或拉断螺栓以 及造成水平结合面翘起和汽缸裂纹等现象。为了减少 汽缸、法兰和螺栓之间的温差，缩短启动时间，所以

电厂热力系统培训讲义一、热力系统简介热力系统是指以热能传递为主要功能的系统。

在电厂中，热力系统主要用于发电设备的冷却和供暖等用途。

热力系统包括锅炉、蒸汽系统、冷却水系统、循环水系统等组成部分。

热力系统的设计和运行对电厂的生产效率和安全性具有重要影响。

因此，对热力系统的了解和掌握是电厂工作人员必须具备的基本技能。

二、锅炉1. 锅炉的类型：常见的锅炉类型包括燃煤锅炉、燃气锅炉、生物质锅炉等。

不同类型的锅炉在结构和运行原理上存在差异，员工需要了解各种类型锅炉的特点和使用方法。

2. 锅炉的运行原理：锅炉主要通过燃料燃烧产生热能，将水加热生成蒸汽。

在运行过程中，需要注意炉膛内燃烧情况、水位控制、烟气排放等问题。

3. 锅炉的维护和保养：定期对锅炉进行清洗、检查和维护，保证锅炉的正常运行和安全性。

三、蒸汽系统1. 蒸汽的产生和输送：燃煤、燃气等燃料燃烧后产生高温高压的蒸汽，蒸汽通过管道输送到发电机等设备中，驱动设备转动产生电能。

2. 蒸汽的压力控制：蒸汽的压力控制对于设备的安全运行至关重要，员工需要了解蒸汽压力的调节方法和工艺。

3. 蒸汽的凝结和排放：蒸汽在发电设备中驱动转子转动后，会凝结成水，需要及时排放和处理。

四、冷却水系统1. 冷却水的供应和循环：在发电设备运行过程中，会产生大量热能，冷却水系统负责将设备和管道散热，保证设备的正常运行。

2. 冷却水的质量控制：员工需要了解冷却水的循环和清洁方法，保证冷却水的质量和流通畅通。

五、循环水系统1. 循环水的回收和利用：循环水系统通过回收和利用循环水，减少用水量，降低生产成本。

2. 循环水的杂质控制：循环水中会积累各种杂质，员工需要学习循环水的过滤和处理方法，确保循环水的清洁和流通。

六、安全操作规程1. 安全意识培养：员工需要了解热力系统中存在的安全隐患，培养正确的安全意识和操作习惯。

2. 紧急事故处理：员工需要学习热力系统中的紧急事故处理方法，确保在发生事故时能够迅速做出正确的应对措施，保护自己和设备的安全。

热力发电厂复习知识点
1.燃料选择：
2.燃烧系统：
燃烧系统是热力发电厂的核心部分，负责将燃料燃烧生成高温高压蒸汽。

燃烧系统包括炉膛、燃烧器和废气处理设备。

3.锅炉：
锅炉是燃烧系统的一部分，主要负责将燃烧产生的热能传递给水，产
生蒸汽用于驱动汽轮机。

常见的锅炉类型有火管锅炉、水管锅炉和循环流
化床锅炉。

4.汽轮机：
汽轮机是热力发电厂的动力设备，通过接收高压高温蒸汽，通过转子
传递动能，驱动发电机产生电能。

汽轮机分为背压汽轮机和凝汽汽轮机两
种类型。

5.发电机：
发电机是电站的重要组成部分，将汽轮机轴转动的机械能转化为电能。

根据发电机的类型，热力发电厂可以分为同步发电机和异步发电机。

6.热回收：
在热力发电过程中，燃料燃烧产生的烟气会带走大量的热能。

热力发
电厂常常使用余热锅炉或热管换热器来回收这些热能，提高能源利用效率。

7.辅助设备：
8.发电系统：
发电系统是整个热力发电厂的核心组成部分，包括变压器、电缆、开关设备等。

发电系统将发电机产生的电能输送到电网，供用户使用。

9.自动化控制：
10.环境保护：
11.预防维护：
以上是热力发电厂的一些重要知识点。

了解这些知识点可以帮助我们更好地理解热力发电厂的工作原理和运行机制。

热力发电厂是重要的能源供应设备，对于经济发展和生活保障都具有重要意义。
