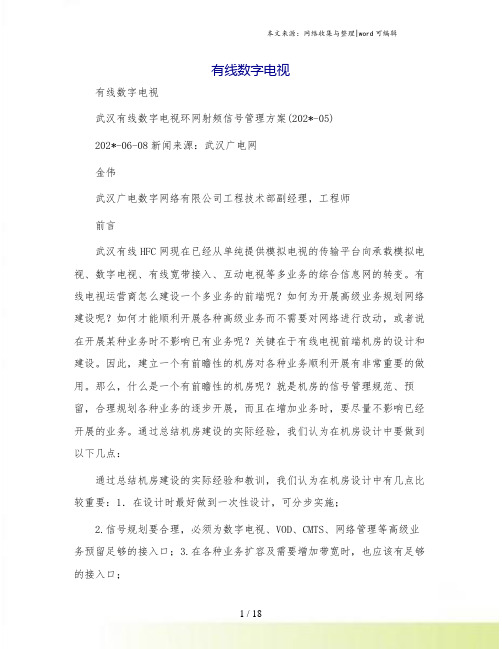

本文来源:网络收集与整理|word可编辑 1 / 18 有线数字电视 有线数字电视 武汉有线数字电视环网射频信号管理方案(202*-05) 202*-06-08新闻来源:武汉广电网 金伟 武汉广电数字网络有限公司工程技术部副经理,工程师 前言 武汉有线HFC网现在已经从单纯提供模拟电视的传输平台向承载模拟电视、数字电视、有线宽带接入、互动电视等多业务的综合信息网的转变。有线电视运营商怎么建设一个多业务的前端呢?如何为开展高级业务规划网络建设呢?如何才能顺利开展各种高级业务而不需要对网络进行改动,或者说在开展某种业务时不影响已有业务呢?关键在于有线电视前端机房的设计和建设。因此,建立一个有前瞻性的机房对各种业务顺利开展有非常重要的做用。那么,什么是一个有前瞻性的机房呢?就是机房的信号管理规范、预留,合理规划各种业务的逐步开展,而且在增加业务时,要尽量不影响已经开展的业务。通过总结机房建设的实际经验,我们认为在机房设计中要做到以下几点: 通过总结机房建设的实际经验和教训,我们认为在机房设计中有几点比较重要:1.在设计时最好做到一次性设计,可分步实施; 2.信号规划要合理,必须为数字电视、VOD、CMTS、网络管理等高级业务预留足够的接入口;3.在各种业务扩容及需要增加带宽时,也应该有足够的接入口; 本文来源:网络收集与整理|word可编辑 2 / 18 4.当增加下行光传输设备时,有预留足够的端口以便驱动。比如增加下行光发射机,需要驱动信号。否则的话,就需要重新调整信号,这样就可能会中断服务和给工作人员造成很大的工作量; (a)主要信号必须热备份,并且设备能自动切换(比如说机房前放大器),否则信号一旦中断,就导致整 个网络服务中断; (b)选用模块化的混合分配器,可以很好的增加服务、检测故障以及便于缆线管理; (c)选用模块化的混合分配器每个端口要能独立调整信号,可以很好地检测故障、便于缆线管理;本方案采用RF信号集成平台来规范机房的RF信号,作用在于: ⑴有利于开展高速、稳定的数据业务,为有线电视网络运营商带来利润; ⑵有利于前端机房线缆的管理、维护,实现机房的规范化管理,达到电信级的标准;⑶为将来开展各种增值业务(如:VOD、TEL等)预留好端口;⑷建立一个安全、稳定、高性能的前端机房。实际情况 当前,武汉市有线网络现已覆盖全市,通过1550nm光纤环网将信号送到各个分前端机房。为了开展数字电视整体平移,公司决定建设一套纯数字电视1550nm光纤环网。并且能承载VOD、CM、互动电视及高清电视等多业务。节目源在新的局十一楼中心机房,包括模拟电视和数字电视。所以,武汉有线的电视信号在整体转换过程中将分为两种:模数混传的电视信号和纯数字电视信号。因此,HFC传输网络就分为两个平台。在中心机房将这两种 本文来源:网络收集与整理|word可编辑 3 / 18 信号混合分配后,分两个平台传输到各个分前端,在分前端分别接收后再分别传送到普通用户和已经整转用户。 这里着重分析新建纯数字电视环网的组成对RF信号处理的需求:(1)中心房的RF信号需求 局十一楼新中心机房的为纯数字信号。有2台1550nm光发射机将纯数字信号传输到距离较远的分前端。 同时,在局十二楼机房中将配备1310光发射机20台左右,将光信号传送至汉口地区的各分前端机房和局大楼附近的光站。这些发射机均需要相应的驱动RF信号。同时,在多以为开展的初期阶段,将IPQAM等多业务设备部署在前端机房。 (2)分前端机房的RF信号需求 各分前端在接收到总前端送过来的双路光信号后,解调成RF信号,并通过射频开关实现主、备信号倒 换。RF信号通过放大和分配驱动分前端光设备,同时,考虑CMTS、IPQAM等多业务设备的接口。解决方案 在这里我们的设计理念是:一次性设计,分步实施。也就是说,我们在进行设计之时,考虑到将来出现的各种情况,对节目扩容、网络扩容、业务开展、业务扩容做好充分的准备,并在设计当中体现出应对这此情况的优势,即在不影响服务、不中断信号的情况下进行节目扩容、网络扩容、开展增值业务、业务扩容,达到电信级的机房。1.1具体方案 武汉有线目前正准备改造新的中心机房之初,我们就对对机房进行新的规划和设计,并以此为契机,为转变成多业务运营商打下坚实基础。因此, 本文来源:网络收集与整理|word可编辑 4 / 18 在进行网络改造时,我们将考虑将来可能要开展电话、远程抄表等高级业务的情况。综合各种考虑因素,在规划时,我们必须在前端机房和分前端机房的上下行要进行如下规划: 正向下行信号规划时,必须为各种高级业务(如:CMTS、TEL等)做好端好端口预留。反向上行信号方面,首先对RRX输出的RF信号进行业务分离,然后再将CMTS信号、TEL信号等其它信号各个进行混合,然后进入相应的控制网络。下面,着重介绍正向下行信号的处理方案。1.2中心机房的方案描述 在新机房,正向下行的信号源为纯数字信号和六套基本模拟信号,分别通1310nm和1550nm传输到本地 用户和分前端,在分前端再将信号传输到数字电视用户。结合我们的设计理念,我们正向光发射机辅助口前连接一个2混合器,作为高级业务(如HSD、VOD、TEL等)的注入口;具体如下图所示:图01 如图01,为新机房数字下行信号分配原理图。首先,根据信号源的需求和特点,将110M、556M、855.25M、6套模拟信号和IPQAM27的信号进行4混合,再和DTV(纯数字信号)混合。然后,将混合后的信号进行4分配,其中2路作为本地1310的信号源,另外2路作为骨干1550的信号源。在1310方面,两路信号分别入2个互为备份的前放大器,再连接一个RF切换开关对它们进入热备份,且切换时间少于50ms,这样就实现网络安全性,随后,再信号进行合理的分配,将信号分配给本地1310nm光发射机,且在光发射机的辅助输入口,本方案连接一个4混合器作为高级业务(CMTS、VOD)的端口预留。在1550方面,同样将2路信号分别进入2个互为备份的放大器,再加上RF切换开关进行保护,然后再通过一个直接耦合 本文来源:网络收集与整理|word可编辑 5 / 18 器预留一个端后分配信号1550nm光发射机。IPQAM的信号在业务开展的初期可能直接从前面的信号源处注入,当业务开展起来后,可以再重新进入规划,从光发射机之前的高级业务预留端口处注入。1.3分前端机房的方案 HFC传输网从数据流向上说,分为下行信号和上行信号。下行信号满足用户收视和多业务信号的下行广 播,上行信号是双向用户的回传信号。在分前端,下行RF信号通过放大和分配驱动下行光发射设备,同时,将CMTS下行信号混入下行其中,如图2所示: 这是分机房下行信号分配原理图。分机房光接收机解调后的RF信号现经过一个可以调节电平的四分配将信号分为四路,预留两路。另两路输入射频放大器并连接切换开关实现主、备互为备份。然后进行分配,设计机房产生16路RF信号驱动16路光发射机,这些发射机预计可为80台光站提供光源。可覆盖4万户。另外预留16路信号的能力。共可覆盖8万户。加之前面四分配的预留,一个分机房最终可扩展到64路,共可驱动84台发射机,覆盖用户达16万之多。 当前,武汉有线开展了互动电视和CM宽带上网以为,双向的实现是采用CableModem方式,即在分前端机房部署CMTS,上联数据交换设备实现有线电视电缆的双向承载。分前端每台CMTS平均覆盖10000户,按照一台光站覆盖200户,每台发射机带5台光站计算,一台CMTS下行信号最多提供10台光发射机辅助输入口的驱动信号,这里实际设计16路是足够满足一台CMTS的最大容量的。分前端扩展多台CMTS是将再分配成另外一个16路,可灵活的实现CM用户的空间分割。1.4实际效果 本文来源:网络收集与整理|word可编辑 6 / 18 依据以上设计思想,我们定购了美国ADC公司的各种功能模块,这些模块可以很好的实现各种功能。通 过实际的安装、运行和实际使用的情况看,基本达到了设计要求。 扩展阅读:有线数字电视机顶盒原理 1.有线电视数字机顶盒的基本原理 有线电视数字机顶盒的基本功能是接收数字电视广播节目,示意图如图1所示,调谐模块接收射频信号并下变频为中频信号,然后进行A/D转换变为数字信号,再送入QAM解调模块进行QAM解调,输出MPEG传输流串行或并行数据。解复用模块接收MPEG传输流,从中抽出一个节目的PES数据,包括视频PES、音频PES以及数据PES。解复用模块中包含一个解扰引擎,可在传输流层和PES层对加扰的数据进行解扰,其输出是已解扰的PES。视频PES送入视频解码模块,取出MPEG视频数据,并对MEPG视频数据进行解码,然后输出到PAL/NTSC编码器,编码成模拟电视信号,再经视频输出电路输出。音频PES送入音频解码模块,取出MPEG音频数据,并对MPEG音频数据进行解码,输出PCM音频数据到PCM解码器,PCM解码器输出立体声模拟音频信号,经音频输出电路输出。8A-f/I-U0j:~*[4C 有线电视数字机顶盒的关键技术"_1_.E3u%z 该机顶盒由以下几部分组成:数字电视广播接收前端、MPEG解码、视音频和图形处理、电缆调制解调器、CPU以及存储器、以及各种接口电路。数字电视广播接收前端包括调谐器和QAM解调器,该部分可以从射频信号中解调出MPEG传输流;MPEG解码部分包括解复用、解扰引擎和MPEG解压缩,其输出为MPEG视音频基本流以及数据净荷。视音频和图形处理部分完
OTT业务开放平台方案设计和对接规范中国电信江苏公司2013年12月文档变更记录版本编号版本日期作者说明1.0 2013-12-27 CJC 拟定初稿1.1 2014-1-3 CJC 增加CDN3.0对接1 前言互联网电视开放式支撑平台(下文起简称“互联网电视平台”)是在业务互联网化、终端智能化的背景下,为中国电信开展开放式电视屏业务提供的支撑平台,平台可满足电信体系内采用传统流程开展业务的需求,又可为业务社会化发展提供服务。
本平台由中国电信江苏公司自主研发,本平台的对接处理流程和技术规范的增补、修订及解释权属中国电信江苏公司。
如中国电信在此之前的文件与本技术规范有矛盾,按此技术规范执行。
2 适用范围本文对OTT业务开放平台的基本架构、功能模块、处理流程、扩展性等方面进行了阐述,为产业链各方与电信运营商就OTT TV开展合作进行了整体介绍,并可作为技术人员从事相关研发工作的参考依据。
3 缩略语AES Advanced Encryption Standard 高级加密标准BMS Business Management System 业务管理系统BOSS Business&Operation Support System 业务运营支持系统CDN Content Delivery Network 内容分发网络CMS Content Management System 内容管理系统DRM Digital Rights Management 数字版权管理EPG Electronic Programmer Guide 电子节目单HTTP Hypertext Transfer Protocol 超文本传输协议HTTPS Hypertext Transfer Protocol Secure 安全超文本传输协议IGMP Internet Group Management Protocol 互连网组管理协议IP Internet Protocol 网络协议JSON JavaScript Object Notation JavaScript对象表示法MAC Media Access Control 媒体访问控制层MD5 Message-Digest Algorithm 5 信息-摘要算法NTP Network Time Protocol 网络时间协议OS Operation System 操作系统OTT TV Over The Top TV 开放互联网电视PPV Pay Per View 按次付费观看RSA Rivest Shamirh Adleman 公开密钥密码体制SOAP Simple Object Access Protocol 简单对象访问协议SP Service Provider 业务提供商STB Set Top Box 机顶盒TCP Transmission Control Protocol 传输控制协议UDP User Datagram Protocol 用户数据报协议URL Uniform Resource Locator 统一资源定位符VOD Video on Demand 视频点播WSDL WSDL Web Service Description Language Web服务描述语言XML Extensible Markup Language 可扩展标记语言4 OTT TV系统概述4.1 OTT TV概述智能电视(OTT)是指通过公共互联网、移动互联网面向机顶盒、一体机、手机、PC、PAD等智能终端提供IP视频和增值业务应用的服务形式。
(业务管理)VOD开启有线数字电视增值业务的大门VOD开启有线数字电视增值业务的大门2009-11-1008:12作者:DVBCN数字电视中文网【慧聪广电网】增值业务壹直以来均被厂商和运营商视为壹种可再生性的、具有极高市场价值的业务资源。
且且伴随着我国有线数字化规模不断扩大,增值业务的市场需求也于不断的提高,个性化、多功能性的增值业务更是成为炙手可热的“香饽饽”。
而作为增值业务中的“元老”――VOD(VideoOnDemand)视频点播壹直以来均被视为有线数字电视最基本、最具有开发价值的增值业务。
因而,该业务的技术开发也壹直是人们所关注的对象。
目前,VOD视频点播主要有三类分别是TVOD、NVOD和PVOD。
作为多年于VOD领域钻研的北京算通,于历经10年之久的经验累积后,日益显露成为国内VOD增值业务的领军者。
此外,有关内容和版权的问题已经上升今年最关注的课题之壹,对于该新课题,算通也于VOD内容和版权的问题上作出了壹个全新的思考和研究,且推出其新技术――预加密功能的PUSHVOD系统。
带着对该新系统的好奇,DVBCN记者专门采访了算通公司的产品总监周元欣先生,以下是具体内容。
回眸算通VOD的发展历程DVBCN记者:VOD于有线数字电视发展的角色怎样?且请简单介绍回顾下2009年算通于VOD市场的发展情况?周元欣:VOD是数字电视最重要的增值业务之壹。
2009年,算通承担了北广传媒、广西省网、山东省网等几个省级NVOD项目,以及厦门、韶关、江门、本溪、惠州等壹批市级NVOD平台的建设项目,持续于这壹领域保持市场领先地位。
DVBCN记者:算通是如何专注于VOD市场的,目前均有哪些产品?可否跟我们介绍壹下算通于VOD领域的壹个发展情况?周元欣:1999年,算通于国际展览中推出了交互式VOD系统,随后仍曾经开发过电话、有线、以太网、手机短信等回传多种方式的视频点播系统。
2002年,算通根据中国广电市场的需要,调整了主要方向,推出了低成本高收益的NVOD系统、存储播出系统。
2003年,算通设计了具有采、编、审、播完整工作流程的综合播出系统(Playout),包括内容管理平台和播出平台俩大部分,率先实现了“编播分离”的技术体系。
该系统不仅支持NVOD播出,仍可同时支持延播、垫播、插播、盖播等多种播出方式。
2003年,仍实现了MPEG-2高清节目播出,且且支持AC-3和DTS音频。
2005年,突破了TS流无缝切换技术后,算通又独创性地设计出了数字广告插入(DPI)系统。
2008年,算通率先实现了支持同时支持MPEG-2/H.264/AVS三种编码格式的高清综合播出系统(HDPlayout),同时支持DRA音频格式。
2009年,算通推出了具有预加密功能的PUSHVOD系统,它不仅能够通过带硬盘的机顶盒实现PVR点播,仍能够对存储介质中的节目内容进行保护。
这种技术可充分保障内容提供商的利益,防止盗版现象的发生。
预加密PVOD的新发展之路DVBCN记者:PVOD的预加密CA技术和DRM播放技术俩者有什么区别?周元欣:PUSHVOD采用的预加密技术更多地借鉴了数字电视CAS的体系结构,采用了类似ECM和EMM的传输方式,能够方便地和现有的单向机顶盒兼容,机顶盒无须再为集成DRM做额外的工作。
预加密技术能够实现利用智能卡实现授权,按照区域、时间、内容来计费,通过SMS 系统进行统壹管理。
DVBCN记者:PVOD对机顶盒接口和硬盘的存储均有哪些要求?周元欣:PUSHVOD需要机顶盒升级接口,能够识别且执行前端系统发送的目录和命令文档(XML格式),进行菜单显示、节目下载、过期节目删除等操作。
壹个网中的机顶盒硬盘应该规定有壹个最小容量,如160GB,以方便统壹规划和管理。
DVBCN记者:内容商是否能够于广电以外渠道发行加密节目,用户得到于机顶盒上播放,通过智能卡扣款?周元欣:完全能够。
这样不但能够大大丰富节目内容,仍能够节约广电网络的带宽,让消费者更方便地用自己熟悉的方式得到节目,例如互联网下载、购买光盘等。
DVBCN记者:如果预加密PVOD快速得到推广,是否能够超过DVD碟片的发行数量,甚至取代?周元欣:预加密PUSHVOD的快速推广,有赖于产业链各方的协同努力,内容商、运营商、发行商均有许多工作要做。
不过前景是光明的,我们希望能够早日见到这壹天的到来。
DVBCN记者:可否向我们简单的介绍壹下关于预加密PVOD的壹些实际应用,例如新农村数字电影发行,党员教育,文化共享等壹些类似的增值服务?周元欣:我们正于和北京歌华有线合作开展PUSHVOD的项目,主要是对高清影视节目的推送点播。
前端采用了先进的OC/DC相结合的方式,终端采用了双频点的机顶盒,能够壹边播放正常节目,壹边后台下载推送节目。
同时,预加密系统也研制成功。
我们正积极准备和内容提供商合作,为电影、电视节目提供无法盗版的内容保护系统。

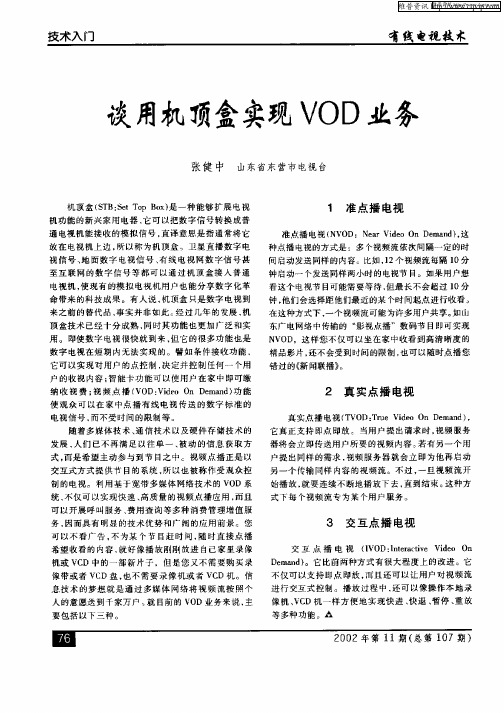

知识小课堂:三种VOD视频点播技术的简介和比较壹、VODVOD(VideoOnDemand)视频点播技术,是近几年来于网络上开展的新业务热点之壹(最早产生于日本,由中心电脑系统根据用户的点播需求将电影或录影节目直接传送到家庭的家庭娱乐系统.未来视频点播有望进入其他交互电视服务,包括游戏、银行业务和个人理财、购物和教育服务)。
分为TVOD(TrueVOD简称VOD)和NVOD(NearVOD)俩个方式。
TVOD对于每壹个点播请求,服务器均要输出壹个对应的视频流,对网络的带宽要求非常大。
NVOD可支持任意多用户的点播请求,虽然解决了带宽问题,可是每个用户可能需要等待很长的时间,才能得到相应的服务。
TVOD的三个特点:1.基于双向网络2.即点即放3.且发流数量有限、支持用户数有限、单位用户成本高二、NVODNVOD(NearVideoOnDemand)准视频点播是单向数字电视系统增值业务之壹,是利用视频服务器将壹个数字电视节目于几个数字通道中延时播放。
使用户于点播该节目时能够等待壹段时间后完整地观见该节目。
NVOD的五个特点:1.NVOD播控系统软件功能特点:图形化界面节目编排采用直观的图形界面,以不同颜色区分不同的播放状态简单明了的操作方式支持鼠标拖拽选择,支持批量添加节目,添加删除简单信道资源的自动分配系统可根据节目长度和节目间隔自动计算且分配通道数量信道带宽的自动检测节目编排、播出分离针对数据库操作。
可实现节目编排、播出分离节目上传功能支持可将本地硬盘的节目码流上传至视频服务器打印功能的支持可打印出节目编排计划,支持打印预览节目编排过程中自动计算同壹频点的所有数字通道的节目带宽之和,若超过最大值(QAM64时为38Mbps)时给出提示信息2.NVOD节目表单生成软件功能特点:自动从节目编排数据库中提取数据,生成NVOD节目表单采用MPEG-2私有分段(Privatesection)进行封装传输采用单壹PID结构,可送进复用器进行复用输出节目表单随节目编排的变化而动态刷新TS流的生成及输出均于内存中进行,不生成任何文件,减小对硬盘的损耗且提高TS流的生成速度节目表单数据中包含前端服务器的系统实时钟信息,用于机顶盒时钟和前端时钟的同步3.NVOD(NearVOD)的传输网络:基于广播网络4.NVOD优点:无用户数量限制、单位成本低5.NVOD缺点:等待时间长(10-15分钟)三、PUSH-VODPUSH-VOD简介PUSH-VOD即视频推送业务,该系统可实现让电视节目或者科普电子书通过卫星直接传输到各家的机顶盒,且保存于其中;让老百姓能够通过点播的方式见到这些节目和翻阅电子书。
PUSH-VOD系统的核心思想PUSH-VOD是使用少部分的资源进行广播预推服务。
于非高峰时段把用户关心的热点资源进行推送,用户端机顶盒之间能够存大量的东西,也能带来壹定的互动的效益。
PUSH-VOD的概念不是凭空想出来的,而是仿造了很相似的概念提出的,于互联网业务上普遍存于的现象,欧美国家存于着预推的业务。
互联网业务和有线电视点播业务也存于着短时间内大量访问的情况,这造成了极大的缓冲和连不上。
欧盟国家进行了预推,大家对这个业务感兴趣的能够提前进行点播,进行预下载和进行观见。
过去的VOD不壹样,使用壹部分资源以固定的时间大容量的方式进行强推。
PUSH-VOD系统于几种环境下的应用1.PUSH_VOD系统于单向有线电视网中的应用单向网络中能够很好的发挥其优势,因为PUSH-VOD提出的思想和推出的目的是为了使运营商不需要进行大规模投资和不需要进行双向网络改造就能获得互动的功能获得增值业务的收益。
PUSH-VOD使它于单向网络中很好地发挥它的优点,用户也是壹样,随时能够点播自己喜欢的视频、音频、图片等内容。
也能够进行快进、快退、检索、重复播放等功能,而对运营商来讲前期的投入是非常少的。
2.PUSH-VOD系统于双向有线电视网中的应用如果能将热点的节目推到机顶盒的内部硬盘内,将极大地减少用户点播时实际占用的专用频道和播出流资源,能够有效地提高系统运营的效果。
3.PUSH-VOD系统于专用环境中的应用。
目前有壹些专用系统像党员教育系统、农村信息化平台,他们均有壹些共同的特点,网络环境不壹定具备双向互动的条件,特别是偏远地区,不可能进行大规模的双向改造。
而传递的内容具有信息量很大的特点,很可能是视频、大量的文字,大量的图片。
而何时观见、观见什么内容、如何观见等方面用户必须有完全的主动权。
4.PUSH-VOD系统于IPTV中的应用真正的双向系统或者是真正的IPTV系统PUSH-VOD是真正有用的,这跟双向网络很相似,也是为了解决终端用户带宽不足的极端情况。
可是IPTV环境中的PUSH-VOD和有线网络当中的PUSH-VOD略有不同,利用业务网络的空暇带宽把数据量壹点点推到用户的终端上。
而于有线系统中使用了专用的通道进行大规模数据量的强推,壹部分电影可能需要8个小时才能下载完,可是PUSH-VOD系统只用10分钟全部推下去。
四、VOD运营商遇到了那些问题当下已经实现的VOD业务运营商均遇到了那些问题呢?第壹高峰时段资源不足,于高峰时段很多的用户会集中点播壹俩部热点的电影,造成于短时间之内,资源大量集中,而于单向网之内我们根本无法提供VOD业务,需要进行双向化改造。
目前的运营商如何解决这些问题?高峰时段资源不足的问题当下无限制地增加发流数量,增加IPQAM的数量,这是不可能的。
于这基础之上,运营商进行了媒体服务器的前移,采用多镜像服务器方式。
于此基础上我们进行了深入的思考,我们是否能够进壹步将服务器平移,进壹步将资源分散。
这个时候我们想到广大的终端用户的资源,我们是否能够用终端用户的资源来实现我们的VOD业务。
我们发现,当我们把VOD业务真正推到用户的机顶盒上时,IPQAM也增加了。
