变流器知识介绍

储能技术的基础知识一、基本介绍广义定义：储能即能量的存储。

是指通过介质或者设备，把能量存储起来，基于未来应用需要以特定能量形式释放出来的循环过程。

狭义定义：针对电能的存储。

指利用化学或者物理的方法将产生的能量存储起来，并在需要时以电能形式释放的一系列技术和措施。

(后续介绍中均为狭义定义下的电力储能)01.术语和定义电池储能系统(BatteryEnergyStorageSystem，BESS)：是一个利用采锂电池或铅电池作为能量储存载体，一定时间内存储电能和供应电能的系统，而且提供的电能具有平滑过渡、削峰填谷、调频调压等功能。

电芯(BatteryCelI)：单个电池，电池的最小单元。

电池模组(BatteryModule/Pack)：一系列单个电池的标准封装。

电池架/簇(BatteryRack/Cluster)：一系列电池模组组成的储能单元。

电池汇流柜(BatteryCollectionPanel，BCP)：介于电池机架和储能逆变器之间，类似于光伏直流汇流箱。

储能变流器(PoWerCOnVerSionSyStern，PCS)：双向直流交流逆变器。

电池管理系统(BatteryManagementSystem，BMS)：智能化管理及维护各个电池单元，防止电池出现过充电和过放电，延长电池的使用寿命，监控电池的状态。

能量管理系统(EnergyManagementSystem，EMS)：是一种集软硬件于一体的智能化系统，用于监控、控制和优化能源系统中的能量流动和能源消耗。

它基于数据采集、分析和决策支持技术，能够实时监测能源设备的运行状态、能源消耗情况以及环境条件，从而实现对能源的高效管理和优化。

暖通空调系统：通常用在电池集装箱内，保证电池通风散热和保暖。

电池容量(BatteryCapacity)：能够容纳或释放的电荷Q，即电池容量(Ah)=电流(A)X放电时间(h)，单位一般为Ah(安时)。

比如储能电池标注96Ah，那么在工作电流为96A的时候，理论上可以使用1小时。

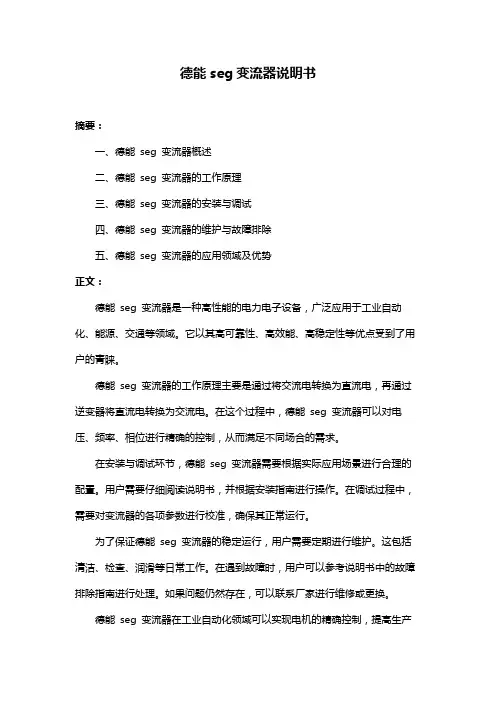

德能seg变流器说明书
摘要：
一、德能seg 变流器概述
二、德能seg 变流器的工作原理
三、德能seg 变流器的安装与调试
四、德能seg 变流器的维护与故障排除
五、德能seg 变流器的应用领域及优势
正文：
德能seg 变流器是一种高性能的电力电子设备，广泛应用于工业自动化、能源、交通等领域。

它以其高可靠性、高效能、高稳定性等优点受到了用户的青睐。

德能seg 变流器的工作原理主要是通过将交流电转换为直流电，再通过逆变器将直流电转换为交流电。

在这个过程中，德能seg 变流器可以对电压、频率、相位进行精确的控制，从而满足不同场合的需求。

在安装与调试环节，德能seg 变流器需要根据实际应用场景进行合理的配置。

用户需要仔细阅读说明书，并根据安装指南进行操作。

在调试过程中，需要对变流器的各项参数进行校准，确保其正常运行。

为了保证德能seg 变流器的稳定运行，用户需要定期进行维护。

这包括清洁、检查、润滑等日常工作。

在遇到故障时，用户可以参考说明书中的故障排除指南进行处理。

如果问题仍然存在，可以联系厂家进行维修或更换。

德能seg 变流器在工业自动化领域可以实现电机的精确控制，提高生产
效率；在能源领域，可以实现太阳能、风能等可再生能源的高效利用；在交通领域，可以应用于电动汽车、轨道交通等领域，推动绿色出行。

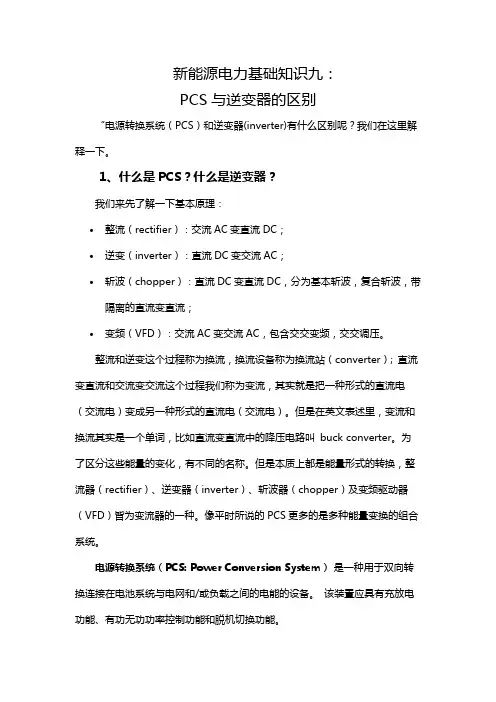

新能源电力基础知识九：PCS与逆变器的区别“电源转换系统（PCS）和逆变器(inverter)有什么区别呢？我们在这里解释一下。

1、什么是PCS？什么是逆变器？我们来先了解一下基本原理：•整流（rectifier）：交流AC变直流DC；•逆变（inverter）：直流DC变交流AC；•斩波（chopper）：直流DC变直流DC，分为基本斩波，复合斩波，带隔离的直流变直流；•变频（VFD）：交流AC变交流AC，包含交交变频，交交调压。

整流和逆变这个过程称为换流，换流设备称为换流站（converter）; 直流变直流和交流变交流这个过程我们称为变流，其实就是把一种形式的直流电（交流电）变成另一种形式的直流电（交流电）。

但是在英文表述里，变流和换流其实是一个单词，比如直流变直流中的降压电路叫buck converter。

为了区分这些能量的变化，有不同的名称。

但是本质上都是能量形式的转换，整流器（rectifier）、逆变器（inverter）、斩波器（chopper）及变频驱动器（VFD）皆为变流器的一种。

像平时所说的PCS更多的是多种能量变换的组合系统。

电源转换系统（PCS: Power Conversion System）是一种用于双向转换连接在电池系统与电网和/或负载之间的电能的设备。

该装置应具有充放电功能、有功无功功率控制功能和脱机切换功能。

逆变器(inverter)是将电压从直流电(DC) 转换为交流电(AC) 的电气设备。

2.交流和直流之间的区别？接下来让我们谈谈交流和直流之间的区别。

电流以两种方式流动：交流电(AC) 或直流电(DC)。

“电流”只不过是电子通过导体（如电线）的运动。

交流电和直流电的区别在于电子流动的方向。

在直流电（DC ）中，电子沿单一方向流动。

在交流电中，电子的流动是会转换方向的，有时“向前”，然后“向后”。

交流电是远距离输电（家用）的最佳方式。

现在我们知道了交流电和直流电之间的区别，让我们来谈谈我们用到的负载（例如空调、洗衣机、电磁炉、灯泡、点烟器等）。

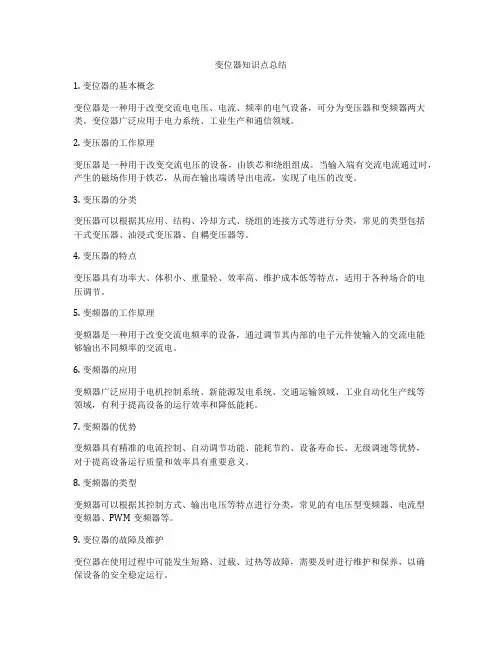

变位器知识点总结1. 变位器的基本概念变位器是一种用于改变交流电电压、电流、频率的电气设备，可分为变压器和变频器两大类。

变位器广泛应用于电力系统、工业生产和通信领域。

2. 变压器的工作原理变压器是一种用于改变交流电压的设备，由铁芯和绕组组成。

当输入端有交流电流通过时，产生的磁场作用于铁芯，从而在输出端诱导出电流，实现了电压的改变。

3. 变压器的分类变压器可以根据其应用、结构、冷却方式、绕组的连接方式等进行分类，常见的类型包括干式变压器、油浸式变压器、自耦变压器等。

4. 变压器的特点变压器具有功率大、体积小、重量轻、效率高、维护成本低等特点，适用于各种场合的电压调节。

5. 变频器的工作原理变频器是一种用于改变交流电频率的设备，通过调节其内部的电子元件使输入的交流电能够输出不同频率的交流电。

6. 变频器的应用变频器广泛应用于电机控制系统、新能源发电系统、交通运输领域、工业自动化生产线等领域，有利于提高设备的运行效率和降低能耗。

7. 变频器的优势变频器具有精准的电流控制、自动调节功能、能耗节约、设备寿命长、无级调速等优势，对于提高设备运行质量和效率具有重要意义。

8. 变频器的类型变频器可以根据其控制方式、输出电压等特点进行分类，常见的有电压型变频器、电流型变频器、PWM变频器等。

9. 变位器的故障及维护变位器在使用过程中可能发生短路、过载、过热等故障，需要及时进行维护和保养，以确保设备的安全稳定运行。

10. 变位器的发展趋势随着科技的不断进步和人们对能源利用的日益重视，变位器的性能和控制效果将不断得到提高，应用范围也将不断拓展，例如在新能源领域、智能制造领域等将有更广泛的应用。

总结变位器作为电气领域重要的设备之一，其在电力系统、工业生产、通信等领域具有重要的应用价值。

了解其基本工作原理、分类、特点、应用和未来发展趋势将有利于深化对于电气设备的理解，并为相关行业的技术应用提供重要的参考。

电力电子技术知识点总结一、电力电子器件1. 晶闸管：晶闸管是一种具有双向导电性能的电子器件，可以控制大电流、大功率的交流电路。

其结构简单，稳定性好，具有一定的可逆性，可用作直流电压调节元件、交流电压调节元件、静止开关、逆变器等。

2. 可控硅：可控硅是一种具有双向导电性的半导体器件，具有控制开关特性，可用于控制大电流、大功率的交流电路。

可控硅具有可控性强，工作稳定等特点，适用于电力调节、交流电源、逆变器等领域。

3. MOSFET：MOSFET是一种以金属氧化物半导体栅极场效应晶体管为基础的器件，和普通的MOS晶体管相比，MOSFET在导通电阻上有较低的压降、耗散功率小、寄生电容小、开关速度快等优点，适用于开关电路、逆变器、电源调节等领域。

4. IGBT：IGBT是一种继承了MOSFET和双极晶体管的特点的半导体器件，具有高阻塞电压、低导通压降、大电流、耐脉冲电流等特点，适用于高频开关电路、变频器、电源逆变器、电机调速等领域。

5. 二极管：二极管是最基本的电子元件之一，具有正向导通和反向截止的特点，广泛用于整流、短路保护、开关电源等方面。

以上所述的电力电子器件是电力电子技术的基础，掌握了这些器件的特性和应用，对于电力电子技术的学习和应用具有重要的意义。

二、电力电子拓扑结构1. 变流器拓扑结构：变流器是电力电子技术中的一种重要装置，用于将直流电转换为交流电或者改变交流电的频率、电压和相数等。

常见的变流器拓扑结构包括单相全桥变流器、三相全桥变流器、单相半桥变流器、三相半桥变流器等。

2. 逆变器拓扑结构：逆变器是电力电子技术中的一种重要装置，用于将直流电转换为交流电，逆变器可以选择不同的拓扑结构和控制策略，以满足不同的电力系统需求。

常见的逆变器拓扑结构包括单相全桥逆变器、三相全桥逆变器、单相半桥逆变器、三相半桥逆变器等。

3. 母线型柔性直流输电系统：母线型柔性直流输电系统是一种新型电力电子系统，用于将大容量的交流电转换为直流电进行长距离输电。

主导产品基础知识篇第一章变压器基础知识介绍一、油浸式电力变压器基础知识（一）、什么是变压器变压器是根据电磁感应原理制造出来的能够输送电能、改变电压、但不改变频率的一种静止的电器。

（二）、变压器的分类根据使用对象分类：1、电力变压器：将一个电力系统的交流电压和电流值变位另一个电力系统的不同电压和电流值借以输送电能的变压器。

2、配电变压器：指容量较小、由较高电压降到最后一级配电电压，直接做配电用的电力变压器。

3、变流变压器：在直流输电系统中向变流器供电的电力变压器，也属于工业用变压器。

4、试验变压器：供各种电气设备和绝缘材料做电气绝缘性能试验用的变压器，也属于工业用变压器。

5、用于不同工业的专业变压器，如：电炉变压器、整流变压器、牵引变压器、启动变压器、矿用变压器、防爆变压器、船用变压器6、电力变压器根据使用要求不同或本身结构上的差异，又可分为：（1）油浸式变压器：铁心和绕组都浸入油中的变压器。

（2）液体浸渍式变压器：采用非矿物油、人工合成的绝缘液体作为冷却介质的变压器。

（3）气体绝缘变压器：采用人工合成的某种气体做为冷却和绝缘介质的变压器。

（4）干式变压器：用铁心和绕组都不浸入绝缘液体中的变压器。

7、按结构和使用要求分：（1）密封式变压器：变压器内部介质和外部大气相隔绝，避免互相交换，属一种非呼吸式变压器。

（2）双绕组变压器：只包括高、低压两绕组的变压器。

（3）多绕组变压器：每相上有两个以上绕组，分别连接到电压等级不同的线路上的变压器。

常见的为三绕组变压器，即有高、中、低三个绕组。

（4）有载调压变压器：装有有载调压分接开关，能在负载下进行调压的变压器。

（5）无励磁调压变压器：装有无励磁分接开关且只能在无励磁情况下进行调压的变压器。

（6）串联变压器：也叫增压变压器，是具有一个改变线路电压的串联绕组和一个励磁绕组的变压器。

（7）联络变压器：变电站或电厂用以联结两个电压不同的输电系统，并可按电力潮流的变化，每侧都可以做为一次或二次侧使用的变压器，包括自耦变压器和多绕组变压器。

快速熔断器的特性与应用西安电工研究院谭天驹（西安710077）摘要：分析快速熔断器在半导体电力变流器中的电流特性，说明选择综合性能优良的快速熔断器对于变流设备的正常运行是至关重要的。

关键词：变流器快速熔断器特性应用The Characteristic and Application of the Quick-fuseAbstract: The paper alleges the current characteristic of the quick－fuse in the semiconductor power converter and explains that to select the quick－fuse with high quality is important for normal operation of the converter.Keywords:Converter Quick--fuse Characteristic Application1引言电力半导体器件热容量小，在故障状态下必须要有快速保护。

而快速熔断器（以下简称快熔）具有与半导体器件类似的热特性，是一种最好的保护器件。

本文涉及的是封闭式有填料限流式快熔，在运行中没有外部现象。

我国快熔的发展历史可分为四个阶段，第一代是六十年代全国联合设计的RSO、RS3系列，参数为480A、750V及以下，分断能力50kA，是一种体积较大、价格低廉、电寿命短的初级产品,目前尚有相当装机量。

第二代是八十年代参考日本富士电机七十年代典型产品CS8F－1400－C而开发的RSF系列。

当年该产品典型规格如1600A、1400A，满足了与ZP1000硅整流管的匹配和分断100kA故障电流的要求，成为大型变流装置的主要保护元件。

该产品主要采用了园孔状熔体技术。

第三代是九十年代初引进欧洲著名公司产品及相应续延技术研制的快熔。

其特点是采用在石英砂填料中添加钠盐的技术，使每电弧栅分断电压从AC150V提高到AC200V。

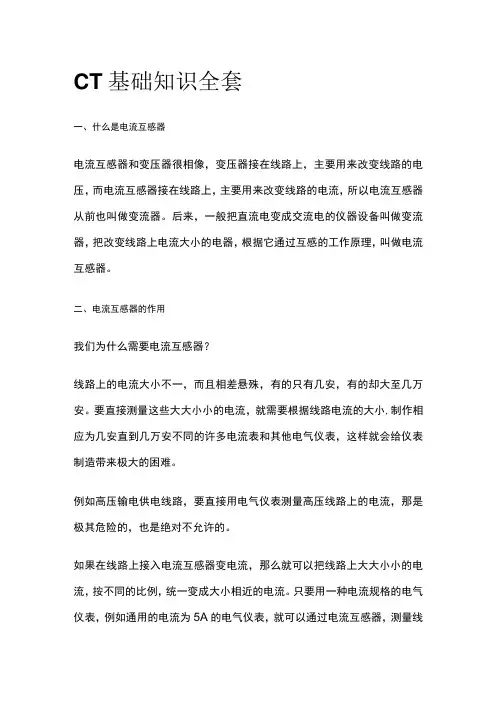

CT基础知识全套一、什么是电流互感器电流互感器和变压器很相像，变压器接在线路上，主要用来改变线路的电压，而电流互感器接在线路上，主要用来改变线路的电流，所以电流互感器从前也叫做变流器。

后来，一般把直流电变成交流电的仪器设备叫做变流器，把改变线路上电流大小的电器，根据它通过互感的工作原理，叫做电流互感器。

二、电流互感器的作用我们为什么需要电流互感器？线路上的电流大小不一，而且相差悬殊，有的只有几安，有的却大至几万安。

要直接测量这些大大小小的电流，就需要根据线路电流的大小,制作相应为几安直到几万安不同的许多电流表和其他电气仪表，这样就会给仪表制造带来极大的困难。

例如高压输电供电线路，要直接用电气仪表测量高压线路上的电流，那是极其危险的，也是绝对不允许的。

如果在线路上接入电流互感器变电流，那么就可以把线路上大大小小的电流，按不同的比例，统一变成大小相近的电流。

只要用一种电流规格的电气仪表，例如通用的电流为5A的电气仪表，就可以通过电流互感器，测量线路上小至几安和大至几万安的电流。

同时电流互感器的基本结构和变压器很相像，它也有两个绕组，一个叫原边绕组或一次绕组;一个叫副边绕组或二次绕组。

两个绕组之间有绝缘，使两个绕组之间有电的隔离。

电流互感器在运行时一次绕组W1接在线路上，二次绕组W2接电气仪表,因此在测量高压线路上的电流时尽管原边电压很高，但是副边电压却很低，操作人员和仪表都很安全。

由此可见，电流互感器除了可以将线路上大小不一的电流变成一定大小的电流，以便于测量之外，还可以起到与线路绝缘的作用，以保证操作人员和仪表的安全。

三、电流互感器的原理电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。

其工作原理与变压器基本相同，一次绕组的匝数(NI)较少，直接串联于电源线路中，一次负荷电流(I1)通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流(12);二次绕组的匝数(N2)较多，与仪表、继电器、变送器等电流线圈的二次负荷(Z)串联形成闭合回路。

buck直流变流器课程设计一、课程目标知识目标：1. 学生能理解并描述Buck直流变流器的基本原理和工作过程。

2. 学生能掌握Buck直流变流器的电路构成、参数计算及功能特点。

3. 学生能了解Buck直流变流器在实际应用中的优势及适用场景。

技能目标：1. 学生能运用所学知识，分析并设计简单的Buck直流变流器电路。

2. 学生能通过实验操作，验证Buck直流变流器的工作原理和性能。

3. 学生能运用相关软件（如Multisim、Protel等）进行Buck直流变流器的仿真与调试。

情感态度价值观目标：1. 培养学生对电力电子技术及Buck直流变流器的兴趣，激发学习热情。

2. 培养学生团队协作、沟通表达的能力，增强集体荣誉感。

3. 培养学生关注新能源、节能环保等方面的意识，提高社会责任感。

课程性质：本课程为电子技术专业课程，以理论教学与实践操作相结合的方式展开。

学生特点：学生具备一定的电子技术基础知识，具有较强的动手能力和求知欲。

教学要求：注重理论与实践相结合，引导学生主动参与、积极思考，提高学生的实践能力和创新能力。

通过课程学习，使学生能够掌握Buck直流变流器的相关知识和技能，为后续专业课程打下坚实基础。

二、教学内容1. Buck直流变流器原理- 介绍Buck直流变流器的基本原理- 分析Buck直流变流器的工作过程- 讲解Buck直流变流器的电路构成及功能2. Buck直流变流器电路设计- 参数计算与选择- 元器件选型与应用- 电路仿真与调试3. 实际应用案例分析- 介绍Buck直流变流器在新能源、节能环保等领域的应用案例- 分析Buck直流变流器的优势及适用场景4. 实践教学- 搭建Buck直流变流器实验电路- 实验操作与数据分析- 故障排查与解决方案教学内容安排：- 第1周：Buck直流变流器原理学习- 第2周：Buck直流变流器电路设计- 第3周：实际应用案例分析- 第4周：实践教学与总结教材章节：- 第1章：直流变流器概述- 第2章：Buck直流变流器原理与设计- 第3章：Buck直流变流器的应用与实例教学内容注重科学性和系统性，结合课程目标，理论与实践相结合，使学生在掌握基本原理的基础上，能够独立完成Buck直流变流器电路的设计与搭建。

1 互感器定义1.1互感器互感器是一种特殊的变压器，用于给测量仪器、仪表、继电器和其它类似电器提供信息的变压器。

根据提供的信息不同，主要分为电流互感器和电压互感器。

1.2 电流互感器（Current Transformer简称CT）电流互感器是一种在短路状态下运行的变压器，用于给测量仪器、仪表、继电器和其它类似电器提供电流信息，在正常使用条件下其二次电流与一次电流成正比，相位差在联结方法正确时接近于零。

电流互感器接在线路上，主要用来改变线路的电流，所以电流互感器在一些地方也叫变流器。

国标代号为GB 1208-1997 eqv IEC 185:1987。

新的国际标准为IEC 60044-1：20001.3 电压互感器(voltage transformer简称PT)电压互感器是一种在空载状态下运行的变压器，用于给测量仪器、仪表、继电器和其它类似电器提供电压信息的变压器，在正常使用条件下其二次电压与一次电压成正比，而其相位差在联结方法正确时接近于零。

国标代号为GB 1207-1997 eqv IEC 186:1987。

新的国际标准为IEC 60044-2：20002 电流互感器构成eqv IEC 186:1987电流互感器由闭合铁心以及绕在该铁心上的一次线圈、二次线圈和一些安装部件组成，一、二次线圈之间，线圈与铁心之间均有绝缘隔离。

3 电流互感器工作原理电流互感器的一次绕组串联在电力线路中，线路电流就是互感器的一次电流I1，二次绕组外部接有负荷，形闭合回路。

当电流I1 流过互感器的一次绕组时，建立一次磁动势，I1与一次绕组匝数N1的乘积就是一次磁动势，也称一次安匝。

一次磁动势分为两部分，其中一小部分用来励磁，使铁心中产生磁通；另外一大部分用来平衡二次磁动势。

二次磁动势也称二次安匝，是二次电流I2与二次绕组匝数N2的乘积。

用于励磁的叫做励磁磁动势也叫励磁安匝，是励磁电流I0与一次绕组匝数N1的乘积。

用于平衡二次磁动势的这一部分一次磁动势，其大小与二次磁动势相等，但方向相反。

电力机车运用与检修科目专业知识电力机车是指以电力作为动力源的机车，它是现代铁路运输系统中的重要组成部分。

电力机车的运用与检修需要掌握专业知识，包括电力系统、牵引系统、辅助设备等方面的知识。

本文将从这些方面介绍电力机车运用与检修的专业知识。

一、电力系统1.主电路电力机车的主电路是指由主电动机、牵引变流器、主变压器等组成的电气系统。

在运用中，要对主电路的工作原理、故障诊断和维护保养有深入的了解。

主电路故障可能会导致机车无法正常牵引，因此必须及时排除。

2.辅助电路电力机车的辅助电路包括空气压缩机、新风机、冷却风扇等设备。

这些设备在机车运行过程中为乘务员提供舒适的工作环境，并保证机车各系统的正常运行。

对于辅助电路的检修，需要根据具体的设备特点进行维护，以保证机车的正常运行。

二、牵引系统1.牵引电动机电力机车的牵引电动机是其动力来源，对于牵引电动机的检修需要了解其工作原理、维护保养和故障排除方法。

同时，还需要掌握牵引电动机的组成结构和参数，以便及时进行维护。

2.牵引变流器牵引变流器是电力机车控制系统中的关键设备，可以实现电压和频率的变换，从而实现对牵引电动机的控制。

在检修中，需要对牵引变流器进行定期的维护和故障诊断，以保证其正常运行。

三、辅助设备1.空气压缩机空气压缩机是电力机车的重要辅助设备，用于给制动系统提供压缩空气。

在运用中，需要对空气压缩机进行定期检查和维护，以保证其正常工作。

2.新风机新风机是电力机车的另一项重要辅助设备，用于为乘务员提供舒适的工作环境。

在检修中，需要对新风机的滤网、风道等部件进行清洁和更换，以保持其正常运行。

综上所述，电力机车的运用与检修需要掌握丰富的专业知识。

只有深入了解电力系统、牵引系统、辅助设备等方面的知识，才能够保证电力机车的安全运行。

希望本文能够对读者有所帮助。
