滤波电感的磁芯的选取与计算

电源滤波电容的选取和选择在整流滤波电路中，滤波电容的选取多是使用公式RC≥（3～5）T/2，且在实际电路设计中，一些人也认为滤波电容越大越好，其实这种想法是片面的，本文将对这一问题进行深入的探讨。

文章首先阐述了研究滤波电容选取的必要性，其次对电路进行了理论上的分析和计算，然后，根据理论计算结果编写程序，模拟电路的工作过程。

最后，通过举例讨论滤波电容对电路中的电流、电压及对其它元件参数的影响，从而为优化电路设计奠定了基础。

关键词：整流；滤波；滤波电容一、引言在大多数电源电路中，整流电路后都要加接滤波电路，以减小整流电压的脉动程度，满足稳压电路的需要。

在许多文献中，对于滤波电容C的选取，多是使用经验公式RC≥（3～5）T/2[1,2]，并认为滤波电容C越大越好；在一些滤波电路的维修中，技术人员经常用比原电路容量大的电容来代替已坏掉的电容。

实践证明，在很多情况下这样做是行不通的，电容的选取是否越大越好？电容的选择对前级器件及整体电源的性能有何影响？电容的选取是否有最佳值？本文将对这些问题进行深入的讨论。

如图1所示的简单整流滤波电路，理论上讲，增大电路中的滤波电容C容量的确可以使输出电压的波形变得更为平滑、起伏更小，但在电路接通瞬间，电路中所产生的冲击电流因素却不能被忽略，这是因为，几乎所有的电子元器件都有其可以通过的最大电流值，所以，在选择电子元器件时，必须考虑冲击电流所带来的流过相关元器件瞬间电流的最大值，冲击电流越大，对电子元器件的要求就越高，电路的成本就会提高。

在一些滤波电路的维修中，对滤波电容的替换也存在冲击电流的问题，用大容量的滤波电容代替原来的电容，会使冲击电流增大，在不更换其他元件的前提下，单纯提高滤波电容的容量是危险的，它将使整个电路的实际使用寿命大大缩短，甚至烧毁整个电路。

况且，单纯地提高滤波电容的容量对改善输出电压的作用也是有限的，一味地加大滤波电容的容量，只是徒劳地增加电路的成本。

电源滤波电容的选择与计算电感的阻抗与频率成正比,电容的阻抗与频率成反比.所以,电感可以阻扼高频通过,电容可以阻扼低频通过.二者适当组合,就可过滤各种频率信号.如在整流电路中,将电容并在负载上或将电感串联在负载上,可滤去交流纹波.。

电容滤波属电压滤波，是直接储存脉动电压来平滑输出电压，输出电压高，接近交流电压峰值；适用于小电流，电流越小滤波效果越好。

电感滤波属电流滤波，是靠通过电流产生电磁感应来平滑输出电流，输出电压低，低于交流电压有效值；适用于大电流，电流越大滤波效果越好。

电容和电感的很多特性是恰恰相反的。

一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。

因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言）。

低频滤波电容主要用于市电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。

当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。

因此在使用中会因电解液的频繁极化而产生较大的热量。

而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂。

电源滤波电容的大小，平时做设计，前级用4.7u,用于滤低频，二级用0.1u，用于滤高频，4.7uF的电容作用是减小输出脉动和低频干扰，0.1uF的电容应该是减小由于负载电流瞬时变化引起的高频干扰。

一般前面那个越大越好，两个电容值相差大概100倍左右。

电源滤波，开关电源，要看你的ESR(电容的等效串联电阻)有多大，而高频电容的选择最好在其自谐振频率上。

大电容是防止浪涌，机理就好比大水库防洪能力更强一样；小电容滤高频干扰，任何器件都可以等效成一个电阻、电感、电容的串并联电路，也就有了自谐振，只有在这个自谐振频率上，等效电阻最小，所以滤波最好！电容的等效模型为一电感Ｌ，一电阻Ｒ和电容Ｃ的串联，电感Ｌ为电容引线所至，电阻Ｒ代表电容的有功功率损耗，电容Ｃ．因而可等效为串联ＬＣ回路求其谐振频率，串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f=1/(2pi*LC)．，串联ＬＣ回路中心频率处电抗最小表现为纯电阻，所以中心频率处起到滤波效果．引线电感的大小因其粗细长短而不同，接地电容的电感一般是１ＭＭ为10nＨ左右，取决于需要接地的频率.采用电容滤波设计需要考虑参数：ESRESL耐压值谐振频率那么如何选取电源滤波电容呢？电源滤波电容如何选取,掌握其精髓与方法,其实也不难1) 理论上理想的电容其阻抗随频率的增加而减少(1/jwc),但由于电容两端引脚的电感效应, 这时电容应该看成是一个LC串连谐振电路,自谐振频率即器件的FSR参数,这表示频率大于FSR值时,电容变成了一个电感,如果电容对地滤波,当频率超出FSR后,对干扰的抑制就大打折扣,所以需要一个较小的电容并联对地.原因在于小电容,SFR值大,对高频信号提供了一个对地通路,所以在电源滤波电路中我们常常这样理解:大电容滤低频,小电容滤高频,根本的原因在于SFR(自谐振频率)值不同,想想为什么?如果从这个角度想,也就可以理解为什么电源滤波中电容对地脚为什么要尽可能靠近地了.2)那么在实际的设计中,我们常常会有疑问,我怎么知道电容的SFR是多少? 就算我知道SFR 值,我如何选取不同SFR值的电容值呢? 是选取一个电容还是两个电容?电容的SFR值和电容值有关,和电容的引脚电感有关,所以相同容值的0402,0603,或直插式电容的SFR值也不会相同,当然获取SFR值的途径有两个:1)器件Datasheet,如22pf0402电容的SFR值在2G左右,2)通过网络分析仪直接量测其自谐振频率,想想如何测量S21?知道了电容的SFR值后,用软件仿真,如RFsim99,选一个或两个电路在于你所供电电路的工作频带是否有足够的噪声抑制比.仿真完后,那就是实际电路试验,如调试手机接收灵敏度时,LNA的电源滤波是关键,好的电源滤波往往可以改善几个dB.电容的本质是通交流,隔直流,理论上说电源滤波用电容越大越好.但由于引线和PCB布线原因,实际上电容是电感和电容的并联电路,(还有电容本身的电阻,有时也不可忽略)这就引入了谐振频率的概念:ω=1/(LC)1/2在谐振频率以下电容呈容性,谐振频率以上电容呈感性.因而一般大电容滤低频波,小电容滤高频波.这也能解释为什么同样容值的STM封装的电容滤波频率比DIP封装更高.至于到底用多大的电容,这是一个参考电容谐振频率不过仅仅是参考而已,老工程师说主要靠经验.更可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.文章来源：我看了这篇文章，也做个粗略的总结吧：1.电容对地滤波，需要一个较小的电容并联对地，对高频信号提供了一个对地通路。

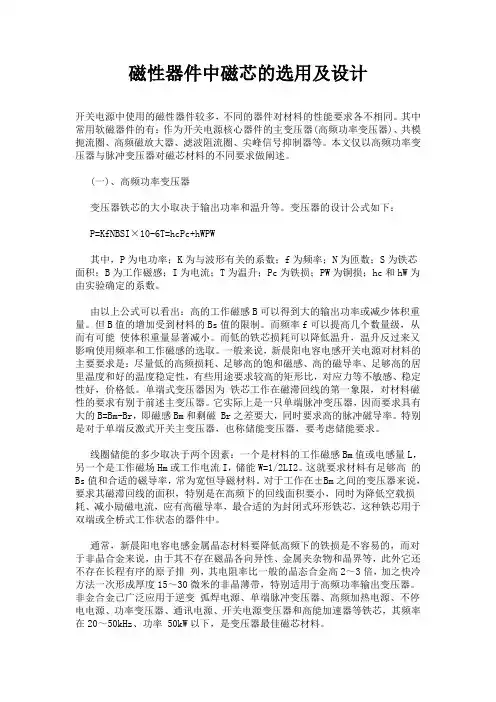

磁性器件中磁芯的选用及设计开关电源中使用的磁性器件较多，不同的器件对材料的性能要求各不相同。

其中常用软磁器件的有：作为开关电源核心器件的主变压器(高频功率变压器)、共模扼流圈、高频磁放大器、滤波阻流圈、尖峰信号抑制器等。

本文仅以高频功率变压器与脉冲变压器对磁芯材料的不同要求做阐述。

(一)、高频功率变压器变压器铁芯的大小取决于输出功率和温升等。

变压器的设计公式如下：P=KfNBSI×10-6T=hcPc+hWPW其中，P为电功率；K为与波形有关的系数；f为频率；N为匝数；S为铁芯面积；B为工作磁感；I为电流；T为温升；Pc为铁损；PW为铜损；hc和hW为由实验确定的系数。

由以上公式可以看出：高的工作磁感B可以得到大的输出功率或减少体积重量。

但B值的增加受到材料的Bs值的限制。

而频率f可以提高几个数量级，从而有可能使体积重量显著减小。

而低的铁芯损耗可以降低温升，温升反过来又影响使用频率和工作磁感的选取。

一般来说，新晨阳电容电感开关电源对材料的主要要求是：尽量低的高频损耗、足够高的饱和磁感、高的磁导率、足够高的居里温度和好的温度稳定性，有些用途要求较高的矩形比，对应力等不敏感、稳定性好，价格低。

单端式变压器因为铁芯工作在磁滞回线的第一象限，对材料磁性的要求有别于前述主变压器。

它实际上是一只单端脉冲变压器，因而要求具有大的B=Bm-Br，即磁感Bm和剩磁 Br之差要大，同时要求高的脉冲磁导率。

特别是对于单端反激式开关主变压器，也称储能变压器，要考虑储能要求。

线圈储能的多少取决于两个因素：一个是材料的工作磁感Bm值或电感量L，另一个是工作磁场Hm或工作电流I，储能W=1/2LI2。

这就要求材料有足够高的Bs值和合适的磁导率，常为宽恒导磁材料。

对于工作在±Bm之间的变压器来说，要求其磁滞回线的面积，特别是在高频下的回线面积要小，同时为降低空载损耗、减小励磁电流，应有高磁导率，最合适的为封闭式环形铁芯，这种铁芯用于双端或全桥式工作状态的器件中。

如何简单、快速的计算PFC\抗饱和滤波储能电感电感的方法电感值要求、工作频率等就可以选择磁芯材质、先了解此磁性材料的 Bs值、μ、AL值，磁芯材质的工作频率等选择尺寸和相关要求根据如下公式既可以快速简单的计算B==H*μ、 H=0.40*π*N*I/Le μ=L*Le*/0.4*π* N²*Ae假设：工作电流 6.5A 、70KHz、电感值 L0 要求：1.0mH注意：实际PFC电感值的大小必须经过电路的实际检测。

电感值的大小决定了效率的高低。

通过计算公式L=N*N*AL 绕线112圈，理论值电感 1.016mH通过计算公式 H=0.40*π*N*I/Le H=9098A/m2通过B==H*μ B = 60*9098*0.001 = 540mT （合理）通过计算公式L=N*N*AL 绕线128圈，理论值电感 0.999mH通过计算公式 H=0.40*π*N*I/Le H=12560A/m2通过B==H*μ B = 60*12560*0.001 = 760mT （B值偏大设计比较冒险）以上数据截面积、磁路长、与磁导率μ、 B值、 H 的关系式参考所选的磁芯的磁导率，查对磁芯的工作频率根据此公式 1T奥斯特 =79.56A/m 计算，查找对应的磁导率与奥斯特的交叉点铁硅铝157060H=9098A/m2=100奥斯特，100奥斯特磁场强度下对应的磁导率估计为 48μ，电感值衰减后估计为 815uH （选材完全合理）铁硅铝130060H=12560A/m2=158奥斯特，158奥斯特磁场强度下对应的磁导率估计为 30μ，电感值衰减后估计为 520uH （选材不理想温升会高）实际应用前，请叠加DC电流测试电感值的衰减。

看曲线图表只是初步快速的选择方式。
