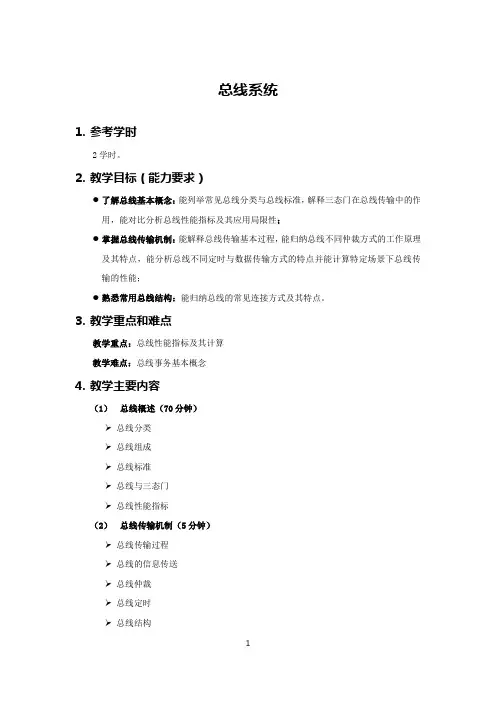

总线系统1.参考学时2学时。
2.教学目标（能力要求）●了解总线基本概念：能列举常见总线分类与总线标准，解释三态门在总线传输中的作用，能对比分析总线性能指标及其应用局限性；●掌握总线传输机制：能解释总线传输基本过程，能归纳总线不同仲裁方式的工作原理及其特点，能分析总线不同定时与数据传输方式的特点并能计算特定场景下总线传输的性能；●熟悉常用总线结构：能归纳总线的常见连接方式及其特点。
3.教学重点和难点教学重点：总线性能指标及其计算教学难点：总线事务基本概念4.教学主要内容（1）总线概述（70分钟）➢总线分类➢总线组成➢总线标准➢总线与三态门➢总线性能指标（2）总线传输机制（5分钟）➢总线传输过程➢总线的信息传送➢总线仲裁➢总线定时➢总线结构（3）总线结构（15分钟）➢单总线结构➢双总线结构➢三总线结构5.教学过程与方法（1）总线概述简单介绍总线基本概念，区分共享总线和点对点链接的区别。
列举常见总线分类。
列举总线系统基本组成。
列举总线标准与规范。
介绍三态门在总线中的作主要用---控制总线传输方向，另外还可以增加负载能力。
介绍总线常见性能指标，以及同步总线带宽计算方式。
列举常见总线带宽。
举例进行总线带宽计算。
（2）总线传输机制介绍总线传输四个阶段。
介绍总线事务基本概念，重点强调常用的突发传送事务。
列举总线数据传送的基本模式。
简单介绍并行传送方式的优缺点。
详细介绍串行传送的基本流程，优缺点，数据传输编码格式，注意波特率和数据传输率的差异，举例进行相应计算为提升总线传输速率，目前通常采用并串行方式，注意总线带宽计算方式。
列举一些常见的并行、串行、并串型总线。
多部件共享总线，如何处理优先级引出总线仲裁问题，主要有集中式和分布式仲裁两类，其中集中式总线仲裁包括链式查询、计数器定时查询方式、独立请求方式3种。
链式查询方式需要3根控制线，监控BS信号，发现总线空闲后，给出总线请求BR信号，由中央仲裁器发出总线授权信号，从接口1逐步传递到发出请求的设备接口，该设备负责将BS置位表示总线忙。
