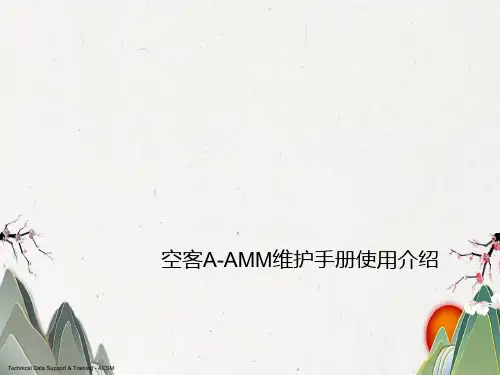

空客MM维护手册使用介绍
- 格式:ppt
- 大小:4.95 MB
- 文档页数:40
空客ipc手册使用介绍
IPC手册全称为《飞机维护手册》(Aircraft Maintenance Manual),是由空中客车公司出版的技术出版物,用于飞机的维护和修理。
以下是关于空客IPC手册使用介绍的部分内容:
有效性:有效性也称备件有效性,它是依据飞机的构型以及件号之间的互换性代码共同确定的。
限制使用:“限制使用”表示只用于001B项件号上。
详细零件清单:用于展示飞机各个部分的详细零件清单。
服务通告的处理:空客服务通告编入IPC依据空客与航空公司之间协议的政策。
IPC中PRE和POST SB的表述,为用户提供了两种可能的有效性。
一旦航空公司报告了SB已在机队完成,则IPC中将只有POST SB表述,与飞机新构型一致。
服务通告清单:“S”表示双构型PRE/POST,“C”表示最终构型POST。
服务通告编入手册:“DUAL EFFECTIVITY”表示双构型有效性,“COMPLETE EFFECTIVITY”表示最终构型有效性。

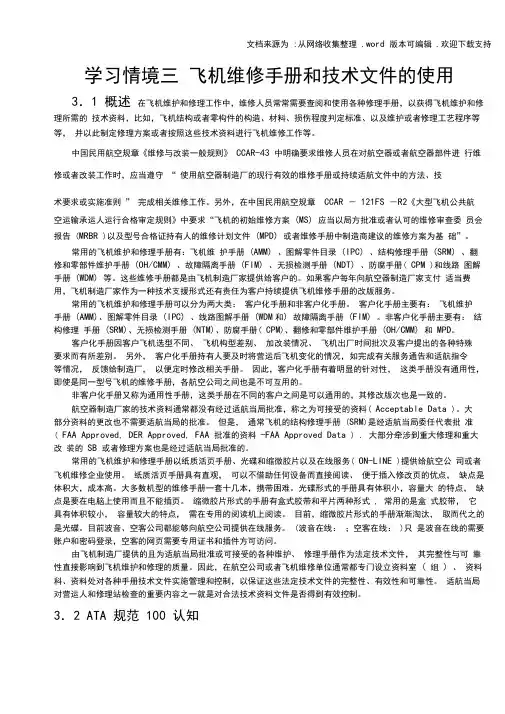

学习情境三飞机维修手册和技术文件的使用3.1 概述在飞机维护和修理工作中,维修人员常常需要查阅和使用各种修理手册,以获得飞机维护和修理所需的技术资料,比如,飞机结构或者零构件的构造、材料、损伤程度判定标准、以及维护或者修理工艺程序等等,并以此制定修理方案或者按照这些技术资料进行飞机维修工作等。
中国民用航空规章《维修与改装一般规则》CCAR-43 中明确要求维修人员在对航空器或者航空器部件进行维修或者改装工作时,应当遵守“ 使用航空器制造厂的现行有效的维修手册或持续适航文件中的方法、技术要求或实施准则” 完成相关维修工作。
另外,在中国民用航空规章CCAR -121FS -R2《大型飞机公共航空运输承运人运行合格审定规则》中要求“飞机的初始维修方案(MS) 应当以局方批准或者认可的维修审查委员会报告 (MRBR )以及型号合格证持有人的维修计划文件(MPD) 或者维修手册中制造商建议的维修方案为基础”。
常用的飞机维护和修理手册有:飞机维护手册(AMM) 、图解零件目录(IPC) 、结构修理手册(SRM) 、翻修和零部件维护手册(OH/CMM) 、故障隔离手册(FIM) 、无损检测手册(NDT) 、防腐手册( CPM )和线路图解手册(WDM) 等。
这些维修手册都是由飞机制造厂家提供给客户的。
如果客户每年向航空器制造厂家支付适当费用,飞机制造厂家作为一种技术支援形式还有责任为客户持续提供飞机维修手册的改版服务。
常用的飞机维护和修理手册可以分为两大类:客户化手册和非客户化手册。
客户化手册主要有:飞机维护手册(AMM)、图解零件目录(IPC) 、线路图解手册(WDM和) 故障隔离手册(FIM) 。
非客户化手册主要有:结构修理手册(SRM)、无损检测手册(NTM)、防腐手册( CPM)、翻修和零部件维护手册(OH/CMM) 和MPD。
客户化手册因客户飞机选型不同、飞机构型差别、加改装情况、飞机出厂时间批次及客户提出的各种特殊要求而有所差别。
AMM 手册介绍介绍主要以空客手册为主,MD82 和 MD90 飞机的手册与空客手册基本内容一致。
1. 概述飞机维护手册(AMM)是按照 ATA 100 规范编制的。
飞机维护手册含有正常在停机坪或者在维护机库中完成的,对飞机设备和系统的保养,修理,调节,检验和检查所需信息。
飞机以外设备所需的信息包含在厂家或者制造厂的部件维护手册中。
飞机维护手册也含有关于飞机结构的检查和维护的信息。
当然,结构的修理包含在结构修理手册或短舱结构修理手册内。
用于排除故障所必需的信息被包含在排故手册中。
飞机维护手册含有完成维护评审委员会(MRB)文件和相应维护计划资料(MPD)规定的定期维护程序所必要的数据。
手册中使用公制和非-公制测量系统。
在原来的参考文件里使用的度量衡单位数值先列出,然后在括号中换算成另一单位的量值。
客户代码和修订日期出现在每页的底部,修订日期可以是原版日期,修订日期或者最新版日期。
2. 手册划分飞机维护手册分成各章节飞机概述章时限/维护检查...... 5 尺寸和区域...... 6 顶起与支撑...... 7 校水平和称重...... 8 牵引和滑行...... 9 停放和系留 (10)铭牌和标志...... 11 勤务...... 12 飞机机体系统标准实施-机身...... 20 空调 (21)自动飞行...... 22 通讯...... 23 电源...... 24 设备/装饰...... 25 防火...... 26 飞行操纵...... 27 燃油...... 28 液压源...... 29 防冰和防雨...... 30 指示/记录系统...... 31 起落架...... 32 灯...... 33 导航系统...... 34 氧气...... 35 气动系统...... 36 水/废水 (38)机载辅助电源...... 49 结构结构 (51)舱门...... 52 机身...... 53 短舱/吊架...... 54 安定面...... 55 窗...... 56 机翼 (57)动力装置标准实施-发动机…… 70 动力装置…… 71 发动机…… 72 发动机燃油和控制…… 73 点火…… 74 空气…… 75 发动机操纵…… 76 发动机指示………… 77 排气…… 78 滑油…… 79 起动…… 80 2.1 章节划分规则每个章/系统细分成节/子系统(结合功能/自然组)。

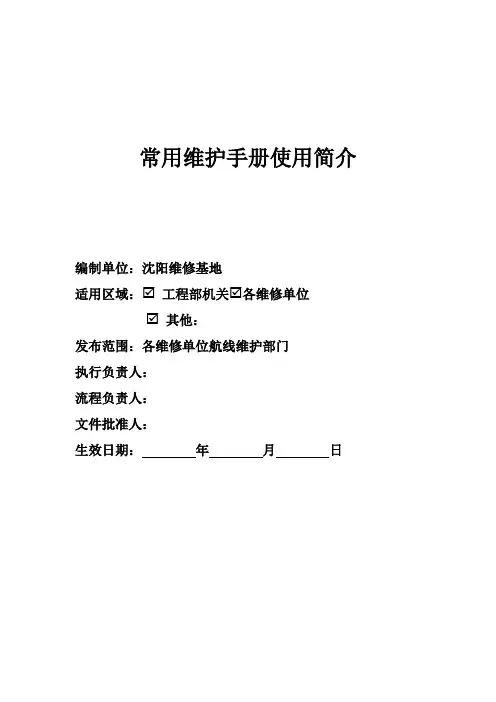

常用维护手册使用简介编制单位:沈阳维修基地适用区域:☑工程部机关☑各维修单位☑其他:发布范围:各维修单位航线维护部门执行负责人:流程负责人:文件批准人:生效日期:年月日目录1.A-生产有准备 (3)1.1 技术文件 (3)1.2 工具设备 (3)1.3 航材物资 (4)1.4 技术人员 (4)1.5 工作环境 (4)2. P-施工程序 (5)2.1 手册编写标准 (5)2.1.1 ATA100 (5)2.1.2 ATA2200 (6)2.1.3 ASD-STE100 (6)2.2 手册有效性 (6)2.2.1 客户化手册 (6)2.2.2 有效性对照表 (7)2.3 ADOC N@vigator (7)2.3.1 介绍 (7)2.3.2 ADOC N@vigator安装和登陆 (8)2.3.3 ADOC N@vigator使用 (12)2.4 AMM手册使用 (16)2.4.1 AMM手册主要内容 (16)2.4.2 FIN号 (16)2.4.3 AMM手册查找方法 (17)2.5 IPC手册使用 (19)2.5.1 IPC手册主要内容 (19)2.5.2 详解零件清单 (19)2.5.3 互换性信息 (22)2.5.4 IPC查找方法 (24)2.6 TSM手册使用 (25)2.6.1 TSM手册主要内容 (25)2.6.2 TSM/Troubleshooting使用 (25)3 S-工作有标准 (30)1.A-生产有准备1.1 技术文件1.2 工具设备1.3 航材物资1.4 技术人员1.5 工作环境2. P-施工程序2.1 手册编写标准2.1.1 ATA100ATA100规范是美国航空运输协会(Air Transport Association of America)第100号规范,又称“制造商技术资料规范”。
它详细规定了飞机制造商技术资料的标准和指导原则,包括手册的结构、内容、编排、版本及更新服务,确保了民用航空器各种产品在设计、制造、使用、维修中各种资料、文件、函电、报告、目录索引中编号的统一。
