建筑物变形监测技术方案一、前言。
咱们的建筑物就像一个有脾气的大朋友，有时候会这儿歪一点，那儿沉一点，这就是变形啦。
为了让这个大朋友一直稳稳当当的，咱们得搞个变形监测，就像随时给它做个体检一样。
二、监测目的。
1. 安全卫士。
主要就是为了保证建筑物的安全呀。
要是它变形得太厉害，就可能会有危险，就像人要是一直歪着走路，迟早得摔跟头。
咱们通过监测，提前发现问题，好让建筑物这个大朋友不闹脾气。
2. 了解习性。
还有就是了解建筑物的变形规律，知道它在不同的季节、天气或者使用情况下是怎么个变化法儿的。
就像了解一个人的生活习惯一样，什么时候爱睡觉，什么时候爱活动。
三、监测内容。
1. 沉降监测。
这就像是看建筑物有没有“偷偷”往下沉。
在建筑物的关键部位，比如柱子的周围、墙角这些地方，咱们得放一些小标记（沉降观测点）。
然后用专门的水准仪定期去量一量这些点的高度有没有变化。
如果它一直在慢慢变矮，那可就不太妙啦。
2. 水平位移监测。
这个呢，就是看建筑物有没有左右或者前后晃悠。
可以在建筑物周边找一些稳定的点作为参照，然后用全站仪或者其他测量仪器来看看建筑物上的观测点相对于这些参照点有没有位置的移动。
就好比看一个站着的人有没有左右乱晃。
3. 倾斜监测。
倾斜就像是建筑物在歪着头。
咱们可以用专门的倾斜仪，也可以通过测量建筑物不同高度的水平位移差值来判断它是不是倾斜了。
想象一下，如果大楼像比萨斜塔那样歪得太厉害，那可就吓人喽。
四、监测点布置。
1. 沉降观测点。
一般会在建筑物的四角、大柱子旁边、承重墙附近这些重要的地方设置沉降观测点。
而且每个点都要有编号，就像给每个小朋友都起个名字一样，这样方便咱们记录和查找。
2. 水平位移和倾斜观测点。
这些观测点呢，要均匀地分布在建筑物的周围和表面。
比如说在建筑物的外立面的一些突出部位，还有楼顶的边缘这些地方。
布置得合理，才能准确地掌握建筑物的动态。
五、监测周期。
1. 初始阶段。
在建筑物刚建成或者刚开始使用的时候，监测要频繁一些，就像新生儿需要频繁体检一样。
基坑开挖周边建（构）筑物施工监测方案一、建筑物变形观测的内容和常规的建筑物变形观测相比，基坑施工过程中对周边建筑物变形情况与基坑施工的工况、工期的长短等均有很大关系。
在基坑施工结束后的一段时期内，建筑物的变形将会逐渐趋于缓和直至恢复正常。
施工前应对影响区域内的建筑物进行拍照存档和各项观测的初始值进行取测。
按照《建筑变形测量规程》的要求，建筑物的变形观测内容一般有沉降观测、水平位移观测、倾斜观测和裂缝观测等，而建筑物的倾斜和裂缝等情况往往是由建筑物的不均匀沉降引起的，在建筑物变形观测的内容中，沉降观测是最重要的一项内容。
二、建筑物变形观测的方法1、沉降观测根据甲方提供的水准高程控制点为水准点，沿基坑周边、道路等附近布设沉降观测点，以形成一个高程控制观测网对周边环境进行沉降观测。
采用水准仪按水准监测方法施测，采用中丝读数进行闭合观测。
土方开挖过程中，每周对各观测点进行1～2次的沉降观测，观测应在标志稳定的情况下才能进行。
发现观测数据有错或者有怀疑时，必须重测并注明原因，观测完毕，在现场计算闭合差，若超限应立即重测。
2、倾斜观测建筑物的主体倾斜观测，应测定建筑物顶部相对于底部的水平位移与高差，从而计算出建筑物整体的倾斜度和倾斜方向。
一般采用经纬仪投点法、测水平角法或前方交会法。
受施工场地的影响，很多情况下不方便采用以上直接测量方法，采用测定基础沉降差法来计算建筑物的倾斜。
计算公式：建筑物倾斜=δ*H/Lδ为两测点的沉降差，L为两测点间水平距离，H为建筑物的高度。
3、水平位移观测基准点是必须设在变形区以外的点，以大于50m为宜，观测点则沿基坑周边布置，采用瑞士T2经纬仪方向观测法测角度，钢尺测量距离的方法进行支护结构的顶部水平位移检测。
⑴基坑开挖过程中，每周观测1～2次，观测时取每边一基点架设经纬仪，后视另一基点，设置准直线以观测点，各观测点相对于准直线的垂直偏移量。
⑵要尽量减少仪器的对中，照准误差和调焦误差的影响。
沉降观测工作管理规定根据水泥集团公司要求,各企业应进一步规范与加强做好对已建与在建工程各类建(构)筑物(以下简称建筑物)的沉降、倾斜、变形与位移等观测工作,强化对已建与在建工程结构实体质量的监控管理,确保工程质量,预控与减小因建筑物沉降、倾斜、变形与位移等质量问题给本公司项目建设投资与以后正常生产带来额外的经济失。
现就水泥集团所辖范围内各企业已建与在建项目的建筑物沉降、倾斜、变形与位移等的观测工作开展作如下规定:一、监测技术依据已建与在建需监测的建筑物沉降、倾斜、变形与位移等监测执行的规范、标准、监测精度,以及稳定标准要求以设计院图纸设计要求与现行《测量规范》为准。
二、必需进行监测的建筑物对象及分类1、熟料生产线工程(1)A 类:窑头、窑中、窑尾、生料均化库、大型磨机基础。
(2)B 类:熟料储存库、窑头与窑尾烟囱等建筑物。
2、粉磨站工程①A类:磨房、磨机、减速机及辊压机等大型设备基础、磨尾斗提地坑、水泥储存库。
○2B 类:原料调配库、成品包、散装与中转储库等。
3、余热发电工程①A类:汽轮机基础、○2 B 类:发电主厂房、锅炉基础框架等。
5、总图工程A 类:软弱地基处理工程、高回填土方场平工程、高边坡与高挡墙工程(6、0m 以上的)、抗滑桩支护与膨胀土治理工程等。
注:其她未提及的各子项工程就是否需监测依图纸设计要求为准。
三、监测控制网与监测点布设1、控制网基准点的布设为确保各基准点使用的可靠与实用性,一个控制网或控制导线基准点埋设不少于三个以上,且相互通视,以便于随时联测检查与校验。
基准点必须埋设在稳固的原有的土层地区,禁止埋设在填土区、滑坡地段、河岸、机器震动等区域。
基准点标石材质与做法必须满足规范要求。
施工阶段与生产期间永久性监测控制网要充分考虑两者统一一并建立。
2、监测点的布设建筑物确定需要进行监测后,在工程开工前15天之内,应根据设计图纸与测量规范、标准等要求做好监测策划工作,制订详细监测方案;适时按图纸设计要求埋设观监测点;若设计图没有明确的监测点布置图,可根据《建筑物沉降观测方法》DGJ32/J18-2006 与《建筑变形测量规范》JGJ/T8-2007要求布设;监测点布设位置原则即就是能全面反映建筑物地基变形特征的点位。

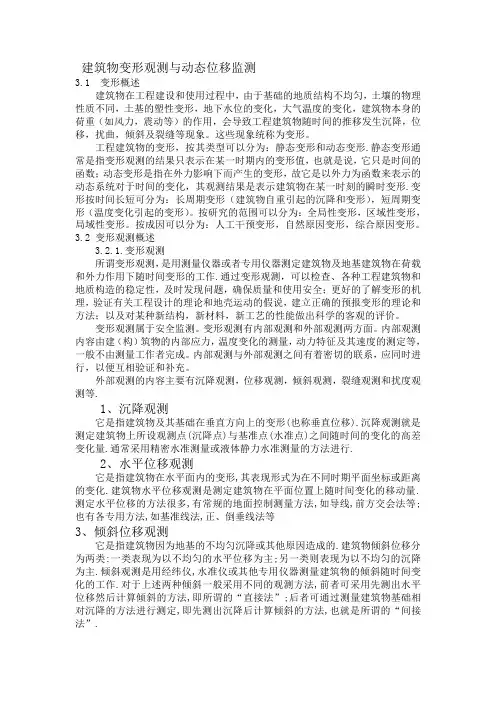

建筑物变形观测与动态位移监测3.1 变形概述建筑物在工程建设和使用过程中，由于基础的地质结构不均匀，土壤的物理性质不同，土基的塑性变形，地下水位的变化，大气温度的变化，建筑物本身的荷重（如风力，震动等）的作用，会导致工程建筑物随时间的推移发生沉降，位移，扰曲，倾斜及裂缝等现象。
这些现象统称为变形。
工程建筑物的变形，按其类型可以分为：静态变形和动态变形.静态变形通常是指变形观测的结果只表示在某一时期内的变形值，也就是说，它只是时间的函数；动态变形是指在外力影响下而产生的变形，故它是以外力为函数来表示的动态系统对于时间的变化，其观测结果是表示建筑物在某一时刻的瞬时变形.变形按时间长短可分为：长周期变形（建筑物自重引起的沉降和变形），短周期变形（温度变化引起的变形）。
按研究的范围可以分为：全局性变形，区域性变形，局域性变形。
按成因可以分为：人工干预变形，自然原因变形，综合原因变形。
3.2 变形观测概述3.2.1.变形观测所谓变形观测，是用测量仪器或者专用仪器测定建筑物及地基建筑物在荷载和外力作用下随时间变形的工作.通过变形观测，可以检查、各种工程建筑物和地质构造的稳定性，及时发现问题，确保质量和使用安全；更好的了解变形的机理，验证有关工程设计的理论和地壳运动的假说，建立正确的预报变形的理论和方法；以及对某种新结构，新材料，新工艺的性能做出科学的客观的评价。
变形观测属于安全监测。
变形观测有内部观测和外部观测两方面。
内部观测内容由建（构）筑物的内部应力，温度变化的测量，动力特征及其速度的测定等，一般不由测量工作者完成。
内部观测与外部观测之间有着密切的联系，应同时进行，以便互相验证和补充。
外部观测的内容主要有沉降观测，位移观测，倾斜观测，裂缝观测和扰度观测等.1、沉降观测它是指建筑物及其基础在垂直方向上的变形(也称垂直位移).沉降观测就是测定建筑物上所设观测点(沉降点)与基准点(水准点)之间随时间的变化的高差变化量.通常采用精密水准测量或液体静力水准测量的方法进行.2、水平位移观测它是指建筑物在水平面内的变形,其表现形式为在不同时期平面坐标或距离的变化.建筑物水平位移观测是测定建筑物在平面位置上随时间变化的移动量. 测定水平位移的方法很多,有常规的地面控制测量方法,如导线,前方交会法等;也有各专用方法,如基准线法,正、倒垂线法等3、倾斜位移观测它是指建筑物因为地基的不均匀沉降或其他原因造成的.建筑物倾斜位移分为两类:一类表现为以不均匀的水平位移为主;另一类则表现为以不均匀的沉降为主.倾斜观测是用经纬仪,水准仪或其他专用仪器测量建筑物的倾斜随时间变化的工作.对于上述两种倾斜一般采用不同的观测方法,前者可采用先测出水平位移然后计算倾斜的方法,即所谓的“直接法”;后者可通过测量建筑物基础相对沉降的方法进行测定,即先测出沉降后计算倾斜的方法,也就是所谓的“间接法”.4、裂缝观测它是指建筑物基础的不均匀沉降，温度的变化和外界各种荷载的作用，使得建筑物内部的应力大大超过了允许的限度，使得建筑物的结构产生裂缝。
