建筑物构筑物的变形监测PPT课件

1、特级水准观测的仪器i角不得大于10″，一、二级
水准观测的仪器不得大于15″ ，三级水准观测的仪器不
得大于20″ 。补偿式自动安平水准仪的补偿误差Δa 绝对
值不得大于0.2″ 。 2、水准标尺分划线的分米分划线误差和米分划间隔
真长与名义长度之差，对线条式因瓦合金标尺不应大于 0.1mm，对区格式木质标尺不应大于0.5 mm。
量规程JGJ/T 8-97》附录A执行。
沉降观测点的布置，应以能全面反映建筑物地基变形特征并结合地质情况及建筑结构特点确定。点位宜选设在下列位置：
第17页/共110页
1、建筑物的四角、大转角处及沿外墙每10～15m处或每隔2～3根柱基上。
2、高低层建筑物、新旧建筑物、纵横墙等交接处的两侧。
第29页/共110页
各周期水准观测作业，还应符合下列要求： 1、应在标尺分划线呈像清晰和稳定的条件下进行
观测。不得在日出后或日落前约半小时、太阳中天前后、风力大于四级、气温突变时以及标尺分划线的呈像跳动而难以照准时进行观测。晴天观测时，应用测伞为仪器遮蔽阳光。
2、作业中应经常对水准仪及水准标尺的水准器和 i角进行检查。当发现观测成果出现异常情况并认为与仪器有关时，应及时进行检验与校正。
第31页/共110页
2、倾斜观测
(1)基础倾斜观测倾斜度i= —Lh—
B1
i
h
B2
第32页/共110页
(2)上部倾斜观测
●通常采用直接观测法： ◆挂垂球法 ◆经纬仪(全站仪)垂直投影法。
倾斜度i= —H
H
第33页/共110页
H
H=Dtan
D
◆由于高度角较大，投影读数以盘左、盘右取平均； ◆观测位置过近时，可加装直角目镜，以利观测高处。 ◆加测水平距离，可根据垂直角计算出观测高度H。

建筑物变形观测ppt课件

如何测定倾斜度?
1、测量水平角法
2、经纬仪投点法
i a H
如何测定倾斜度?
3、几何水准测量法
4、液体静力水准测量法
（二）挠度观测
1.挠度观测内容挠度观测包括建筑物基础和建筑物主体以及独立构筑物（如独立墙、柱等）的挠度观测，应按一定周期分别测定其挠度值及挠曲程度。
2.挠度观测的精度 3.提交成果；（1）挠度观测点位布置图；（2）观测成果表与计算资料；（3）挠度曲线图；（4）观测成果分析说明资料。
（一）建筑物倾斜的原因
建筑物不均匀的水平位移——高程建筑物建筑物不均匀的沉降——基础倾斜
多层和高层建筑物基础倾斜容许值
建筑物高度（m） ≤24 24~60 60~100
倾斜容许值（mm） 4
3
2
高耸结构基础的倾斜容许值
＞100 1.5
建筑物高度（m） ≤20
倾斜容许值
8
（mm）
20~50 50~100 100~150 150~200 200~250
如何实施变形监测?
五、变形监测的实施
在变形体表面及四周布设变形监测控制网，利用测量专用仪器和特定的测量方法对变形体在运动中的空间和时间域内进行周期性的重复观测。
学习子情境3 建筑物水平位移监测传统测量方法
学习子情境3 建筑物水平位移监测
一、前方交会法
A2 A1
A3
B2
B3
B1
B8
γ3
γ8
E
F
xpxAcoc tx o Bc tc oo ty tA X yB Yp-YA
ypy 拱A 坝co c to y B c tco o tx tAxB

现代工程变形监测PPT课件

制定和完善变形监测相关的标准和规范，提高监测数据的可比性和可靠性。
感谢您的观看
THANKS
详细描述
除了上述几种监测技术外，还有一些其他先进的变形监测技术，如雷达干涉测量、激光扫描等。这些技术各有特点，可根据工程需求选择合适的监测手段，以实现更高效、更精确的变形监测。
04 工程实例分析
高层建筑物的变形监测
监测目的
监测数据分析
确保高层建筑在施工和使用过程中的安全性和稳定性，及时发现和预警潜在的变形风险。
通过对监测数据的处理和分析，评估建筑物的变形状况，预测未来的变形趋势，为工程维护和加固提供依据。
监测方法
采用全站仪、水准仪等测量设备，对建筑物的沉降、倾斜、裂缝等进行定期监测。
大跨度桥梁的变形监测
监测目的
确保大跨度桥梁在运营过程中的安全性和稳定性，及时发现和预
警潜在的变形风险。
监测方法
采用GPS、红外线等测量技术，对桥梁的挠度、倾斜、位移等进行定期监测。
按监测周期可分为
长期监测、中期监测和短期监测。
变形监测的方法
01
02
03
04
05
常规大地测量法
全球定位系统（GPS）法
合成孔径雷达干涉（In…
光纤光栅传感器法
其他方法
利用全站仪、水准仪等常规测量仪器进行变形体的平面位移和垂直位移监测；
利用GPS卫星信号进行高精度定位，可实现大范围、全天候、高精度的变形监测；
全球定位系统（GPS）监测技术以其高精度、高效率、实时性等优点，广泛应用于各类工程结构的变形监测。通过接收卫星信号，可以快速获取监测点的三维坐标，实现连续、动态的变形监测。

第10章工业与民用建筑物变形监测PPT课件

建构造柱，荷载或层数变化处，地基薄弱处等，还
筑物
要考虑点位具有一定的密度，如每隔15～20m布
基设一点。
础沉
•标志要与结构体牢固结合，同时具有一定的深度。
降 •埋设标志时应结合施工图纸，使其既便于立尺观
监测
测，又便于保护，同时不会被后续施工所掩埋。
2020/11/8
中南大学测绘与国土信息工程系
17
沉降观测点标志
2
第节
建筑物基础沉降监测
2020/11/8
中南大学测绘与国土信息工程系
18
2
基准网观测
•待基准点埋设完成并达到一定强度后，按沉第降观测设计方案对基准网实施首次测量。节 •采用二等或一等水准测量进行观测，视距长
中南大学测绘与国土信息工程系
3
1
位移与倾斜（1）
•土壤地基上的建筑物，在内力与外力的作用
第下，无论是在水平方向还是垂直方向都会发生
节变形。
•在水平方向所产生的位移叫做建筑物的水平
概述
位移，向上的垂直位移叫做上升，而向下的垂
直位移叫做建筑物的沉降。
•由于建筑物基础的不均匀沉降而使建筑物垂
直轴线偏离其设计位置时，叫做建筑物的倾斜。
础营阶段，往往持续若干年，沉降现象方能停止。
沉降
•沉降观测应从基础施工开始，直至运营后沉
监测
降稳定为止。
2020/11/8
中南大学测绘与国土信息工程系
9
2
主要工作
① 沉降观测方案研究与技术设计；
第
② 沉降观测仪器检验；
节
③ 沉降观测点位布设；
建
④ 沉降观测数据采集；

建筑物变形监测优选PPT

圆形构筑物——在基础轴线对称部位设点，不少于四个点。
窨井、转折点的坐标，井盖、井底、沟槽和管顶等的高程，并附注管道及窨井的编号、名称、管径、管材、间距、坡度和流向。
包括房角坐标、各种管线进出口的位置和高程，并附房屋编号、结构层数、面积和竣工时间等资料。
竣工总平面图的编绘，包括室外实测和室内资料编绘两方面的内容。
二、变形监测目的
通过对变形体动态监测，获得精确观测数据，对监测数据综合分析，达到以下目的： 1.对各种工程建筑物在施工或使用过程中的异常变形作出预报，提供施工和管理方法，以便及时采取措施，保证工程质量和建筑物安全。
2.了解变形机理，验证工程设计理论和地壳运动假说。
3.对采用新结构、新材料、新工艺性能做出客观评价。
几何水准测量三角高程测量三角（边）测量，交会测量导线测量全站仪自动跟踪测量

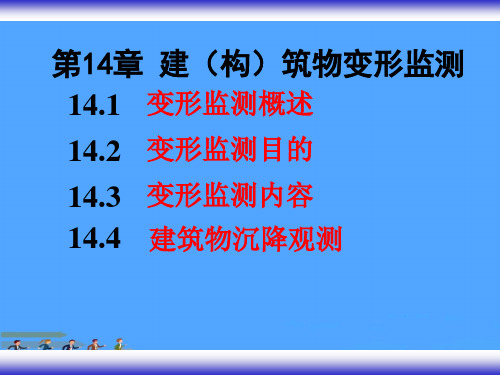

§14.2 建筑物沉降观测
一、概述
建筑物沉降——是指建筑物及其基础在垂直方向上的变形即垂直位移，通过测定观测点与基准点之间高差随时间变化量。
被测建筑物：深坑基
高层建筑物高层建筑物重要厂房柱基及主要设备基础高大构筑物——水塔、烟囱、高炉等人工加固地基等
建筑物——在建筑物四角沿外墙间隔10~15米处布设，在柱上每隔 2~3根柱设一个点。
圆形构筑物——在基础轴线对称部位设点，不少于四个点。
不同建筑物分界处：人工地基和天然地基接壤处，烈缝、伸缩缝处，不同高度建筑交接处，新旧建筑物交接处。
三、精密水准测量方法
1. 观测周期
2. （1）基准点应在建筑物基坑开挖前布设，并与已知水准点联
竣工投入使用
3个月
直至沿体稳定
2. 观测方法
仪器
技术标准观测方法

第十五章-建筑物的变形观测ppt课件(全)

三、变形观测的基本要求
4.各期的变形监测时，应满足下列要求：在较短的时间内完成；采用相同的图形(观测路线)和观测方法；使用同一仪器和设备；观测人员相对固定；记录相关的环境因素，包括荷载、温度、降水、水位等；采用统一基准处理数据。
5.变形监测作业前，应收集相关水文地质、岩土工程资料和设计图纸，并根据岩土工程地质条件、工程类型、工程规模、基础埋深、建筑结构和施工方法等因素，进行变形监测方案设计。方案设计应包括监测的目的、精度等级、监测方法、监测基准网的精度估算和布设、观测周期、项目预警值、使用的仪器设备等内容。
6.每期观测前，应对所使用的仪器和设备进行检查、校正，并做好记录。
7.每期观测结束后，应及时处理观测数据。当数据处理结果出现下列情况之一时，必须即刻通知建设单位和施工单位采取相应措施：变形量达到预警值或接近允许值，变形量出现异常变化，建（构）筑物的裂缝或地表的裂缝快速扩大。
8.监测项目的变形分析，对于较大规模的或重要的项目，宜包括下列内容；较小规模的项目，至少应包括前1-3项的内容：观测成果的可靠性，监测体的累计变形值和相邻观测周期的相对变形量分析，相关影响因素（荷载、气象和地质）的作用分析，回归分析，有限元分析。
变形观测的数字摄影测量基本过程如下：影像获取，用摄影经纬仪对观测目标进行摄像，获得像片后用扫描仪数字化，输入计算机得数字影像，或者用数码相机直接获得数字影像；坐标量测，借助计算机进行，量测有关标志点的坐标，分单像量测和立体量测；平差计算，建立变形体的表面数值模型。
二、GPS在变形观测中的应用
第十五章建筑物的变形观测
第一节概述第二节建筑物的沉降观测第三节建筑物的倾斜观测第四节建筑物水平位移观测第五节建筑物的裂缝观测与挠度观测第六节变形观测方法和自动化

第10章工业与民用建筑物变形监测ppt课件

第1节概述
监测意义
•无论水平位移、倾斜还是沉降，当变形值超过一定限度时，会影响建筑物本身的安全以及人民生命财产的安全。 •有目的地对施工和运营期间的建筑物进行定期的变形观测非常重要。 •研究建筑物的位移具有非常重要的意义，因为在计算建筑物的地基时要考虑其极限变形。 •在计算过程中要确定倾斜的沉降和水平位移以及其它变形的大小，这些数值要与一些极值进行比较，这些极限值是保证建筑物整体或局部的正常使用条件以及保证一定寿命的一些数字指标。
变形监测与数据处理
第十章工业与民用建筑物变形监测
§2 建筑基础沉降监测
第2节建筑物基础沉降监测
定义
•对建筑物基础的沉降观测，就是定期地测定建筑物基础在垂直方向上的位移，故亦称建筑物基础垂直位移观测。 •在施工初期，基础开挖，地表荷重卸出，基底产生回弹现象；基础完工后，随着施工进展，荷重不断增加，基础产生下沉；竣工后，在运营阶段，往往持续若干年，沉降现象方能停止。 •沉降观测应从基础施工开始，直至运营后沉降稳定为止。
沉降观测网
第2节建筑物基础沉降监测
第2节建筑物基础沉降监测
基准网数据处理
•当基准网独立观测时，基准网可以独立平差计算。 •因首次观测无基准点稳定性的先验信息，所以，可以采用普通秩亏自由网平差，即应采用全网的重心作为基准，使各基准点精度均匀，取得基准点在重心高程基准下的高程值，作为沉降观测的依据。 •当首次基准网与观测点网同时观测并整体平差时，可以以基准点为拟稳点，观测点为非拟稳点进行拟稳自由网平差，即采用拟稳重心为基准，建立平差基准和取得观测点初始测量成果。
第2节建筑物基础沉降监测
主要工作
① 沉降观测方案研究与技术设计； ② 沉降观测仪器检验； ③ 沉降观测点位布设； ④ 沉降观测数据采集； ⑤ 沉降观测数据处理； ⑥ 沉降量计算与分析； ⑦ 沉降量报表； ⑧ 沉降过程曲线绘制； ⑨ 沉降观测报告编写。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

.
36
提交资料（水平位移观测点布置图）
.
37
提交资料（水平位移观测成果表）
.
38
提交资料（水平位移曲线图）
.
39
三、倾斜观测
◆基本概念 ◆目的和意义（为何要做？） ◆常用方法简介（怎么做？方法和步骤） ◆实施观测的准备（何时做？） ◆提交资料（如何体现？）
第二章水准测量
.
40
基本概念
倾斜——《建筑变形测量规范》JGJ 8-2007中指建筑中心线或其墙、柱等，在不同高度的点对其相应底部点的偏移现象；
.
34
极坐标法
利用全站仪按极坐标法进行位移测量是，其误差的主要来源有测角误差、测距误差、对中误差、读数误差等，要注意选择合适的位置和时间段，认真操作，尽可能减小误差。
.
35
提交资料
水平位移观测应提交的资料如下： 1、水平位移观测点布置图； 2、水平位移观测成果表； 3、水平位移曲线。
1、在视准线两端各自向外的延长线上，宜埋设检核点。在观测成果的处理中，应顾及视准线端点的偏差改正（理解）；
.
28
视准线法
2、采用活动觇牌法进行视准线测量时，观测点偏离视准线的距离不应超过活动觇牌读数尺的读数范围。具体操作是在观测点中线两端各自向外的延长线上，埋设测站点和定向点（并设立检核点），在其中一端安置仪器，瞄准安置在另一端的固定觇牌进行定向，待活动觇牌的照准标志正好移至方向线上时读数，每个观测点应按确定的测回数进行往测与返测；
.
17
变形监测的内容
变形监测主要包括水平位移、（垂直位移），偏距、（挠度）、弯曲、扭转、震动、裂缝等
的测量。
.
18
水平位移的基本概念
《建筑变形测量规范》JGJ 8-2007中特指建筑产生的非竖向位移建筑位移观测可根据需要，分别或组合测定建筑主体倾斜、水平位移、挠度和基坑壁侧向位移，并对建筑场地滑坡进行监测。
水平位移及倾斜观测
.
1
提纲一、测量坐标系统二、水平位移观测三、倾斜观测
.
2
一、测量坐标系统
.
3
常用的测量坐标系统
.
4
大地坐标系
.
5
大地坐标系
.
6
大地坐标系
.
7
大地坐标系
.
8
大地坐标系
.
9
空间直角坐标系
.
10
高斯平面直角坐标系
.
11
独立平面直角坐标系
.
12
独立平面直角坐标系
.
21
实施观测的准备
1、接受委托；
2、收集资料，根据建筑或观测体的特点和施测要求结合规范做好观测方案的设计和技术准备工作，并取得委托方及相关人员的配合；
3、确定观测方法和坐标系；
.
22
实施观测的准备
4、选设观测基准点、工作基点、观测点或观测标志。标志应牢固、适用、美观。若受条件限制或对于高耸建筑，也可选定变形体上特征明显的塔尖、避雷针、圆柱(球)体边缘等作为观测点。对于基坑等临时性结构或岩土体，标志应坚固、耐用、便于保护；
水平位移方向的测定可分为：
1、特定方向上的水平位移（理解） 2、任意方向的水平位移（理解）
.
19
点位概念
1、基准点：进行变形测量而布设的稳定的、需长期保存的测量控制点；
2、工作基点：为直接观测变形点而在现场布设的相对稳定的测量控制点；
3、观测点：布设在建筑地基、基础、场地及上部结构的敏感位置上能反映其变形特征的测量点，亦称变形点。
变形允许值——建筑能承受而不至于产生损害或影响正常使用所允许的变形值（主要是以设计、相关规范中的值作为参考依据，并结合个体差异及其他手段综合考虑）；
5、配备满足精度的仪器设备，经送检和自检合格；
6、配备有相应资格证并熟悉业务的项目组。
上述各项准备好，且现场具备埋点和观测条件后即可埋点后观测（根据目的不同，实施的时间也不同）。
.
23
水平位移的观测方法
1、测定特定方向上的水平位移时可采用视准线法、小角度法、投点法等；
2、测定监测点任意方向的水平位移时可视监测点的分布情况，采用极坐标法、前方交会法、后方交会法等；
对测距结果进行高差改正是将观测距离化算至标志间的某个平面上，高差改正的实质是：改正后标志间的平距不变。
.
26
获取某点水平位移量的方法
确定某点水平位移量的方法有测尺量距、物理测距、测角网解算、GPS定位等。
.
27
视准线法
原理：视准线法是由经纬仪的视准面形成固定的基准线，以测定各观测点相对基准线的垂直距离变化，从而求得其位移量。当采用视准线法测定位移时，应符合下列规定：
.
20
目的和意义
1、定位（有挤土效应的工程桩施工时的位置确定）； 2、施工区打桩施工对周围有扰动时；
3、施工区支护对周围有扰动时；
4、施工区取土卸载对周围有潜在扰动时；
5、有潜在的滑移趋势，为安全使用需监控时；
6、根据需要实施地震等模拟试验时（如隔震垫等）；
7、其他。总之是为了施工、安全、试验等实际需要。
.
13
独立平面直角坐标系
.
14
独立平面直角坐标系
.
15
目前常用的测量坐标系
目前常用的测量坐标系主要有：大地坐标系、直角坐标系等。
.
16
二、水平位移观测
第二章水准测量
◆基本概念 ◆目的和意义（为何要做？） ◆常用方法简介（怎么做？方法和步骤） ◆实施观测的准备（何时做？） ◆提交资料（如何体现？）
3、当测点与基准点无法通视或距离较远时，可采用GPS测量法或三角、三边、边角测量与基准线法相结合的综合测量方法。
.
24
水平位移分析主要用两点间的平距实施
水平位移分析主要用两点间的平距实施，所以在观测中若获取的是斜距，则需改算为平距，其原因是斜距会随着测站高、镜站高的不同而改变。
.
25
高差改正的实质
检核点1
25
ห้องสมุดไป่ตู้
20
15
位移观测点
毫米
10
5
位移量
检核点2
30
35
.
29
视准线法
3、采用小角法进行视准线测量时，视准线应按平行于待测建筑边线布置，观测点偏离视准线的偏角不应超过 30″。偏离值d可按公式d=α/ρD。式中， α—— 偏角（″）；
D—— 从观测端点到观测点的距离（m）； ρ——常数，其值为206265。
.
30
测边角法测定位移
.
31
确定地面点位置的方法
为了确定地面（的位置），必须测量水平角和水平距离。
.
32
用经纬仪进行水平角测量时产生的误差
在用经纬仪进行水平角测量时，有多种观测误差都会影响到测量的结果，主要有：照准误差、读数误差、整平误差、对中误差。
.
33
用交会法和极坐标法测坐标算位移
