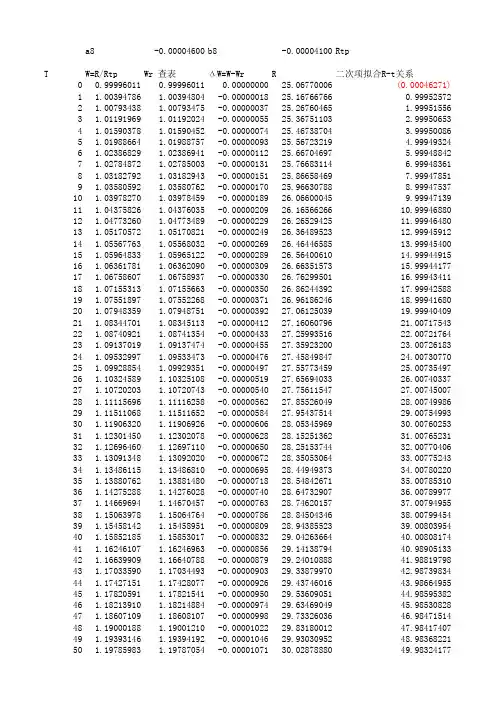

标准铂电阻0-200曲线及参考函数表

标准铂电阻温度计标准铂电阻温度计（又称铂电阻温度计）是一种利用铂电阻温度特性来测量温度的仪器。

它是一种高精度、稳定性好的温度计，被广泛应用于工业、科研和其他领域。

本文将介绍标准铂电阻温度计的工作原理、特点、应用以及注意事项。

工作原理。

标准铂电阻温度计的工作原理基于铂电阻的温度特性。

铂电阻的电阻值随温度的变化而变化，且变化规律符合一定的函数关系。

通过测量铂电阻的电阻值，再根据铂电阻的温度特性曲线，就可以准确地确定温度值。

特点。

1. 高精度，标准铂电阻温度计的测量精度高，能够满足对温度精度要求较高的场合。

2. 稳定性好，铂电阻的温度特性稳定，不易受外界环境影响，使得温度计的稳定性好。

3. 宽温度范围，铂电阻温度计能够覆盖较宽的温度范围，通常可达-200℃至+1000℃。

4. 长期稳定性好，在长期使用过程中，铂电阻温度计的稳定性能够得到保持。

应用。

标准铂电阻温度计被广泛应用于科研实验室、工业生产、医疗卫生等领域。

其主要应用包括但不限于以下几个方面：1. 工业自动化控制，在工业生产过程中，需要对温度进行精确控制，铂电阻温度计可以提供准确的温度测量数据，用于自动化控制系统。

2. 科研实验室，在科研实验室中，需要进行各种温度实验，铂电阻温度计能够提供高精度的温度测量数据，满足科研需求。

3. 医疗卫生，在医疗领域，需要对体温、环境温度等进行测量，铂电阻温度计能够提供准确可靠的温度数据，用于医疗设备和环境监测。

注意事项。

1. 使用时需注意防水防潮，避免影响测量精度。

2. 定期校准，确保测量准确性。

3. 避免超出温度范围，以免损坏铂电阻温度计。

总结。

标准铂电阻温度计具有高精度、稳定性好、宽温度范围等特点，被广泛应用于工业、科研和医疗领域。

在使用时，需要注意防水防潮、定期校准、避免超出温度范围，以确保其测量精度和稳定性。

希望本文能够为大家对标准铂电阻温度计有更深入的了解。

PT100铂热敏电阻是一种铂电阻，其电阻值会随温度的变化而变化。

Pt之后的100表示其电阻在0℃为100 ohm，在100℃为138.5 ohm。

在编辑医疗，电气，工业，温度计算，卫星，天气，电阻计算等高精度温度设备中，应用范围非常广泛。

PT100铂热敏电阻在工业上是常用的。

从电阻随温度的变化来看，大多数金属导体都具有这种特性，但并不是所有的金属导体都可以用作热阻。

金属材料对热阻的一般要求如下：尽可能大且稳定的温度系数，大电阻率（在相同灵敏度下减小传感器的尺寸）和使用温度范围具有稳定的化学和物理性能，良好材料的可复制性，以及电阻和温度之间的函数关系。

PT100铂电阻温度对照表第一类：50°119.40Ω; 100°138.51Ω; 150°157.33Ω;200°175.86Ω。

这是比例为0.003851的PT100。

它也是最常见的PT100指数。

第二种：50°119.70Ω; 100°139.10Ω; 150°158.21Ω;200°177.03Ω; 250°195.56Ω; 300°213.79Ω; 350°231.73Ω;这是比例为0.003910的PT100，称为Ba2刻度。

通常，未指定的PT100是指比例为0.003851的PT100。

两线制系统测得的电阻为引线电阻。

用三根线和四根线测量的电阻是电阻的电阻值，并且已经减去了引线的电阻值。

通常，高精度PT100不会使用两线制系统。

对于所有PT100电阻器，正常情况下，您测量的电阻值是不同的。

只要测量的电阻值的偏差在精度水平的公差范围内，就可以满足要求。

如果是PT100，则其0度电阻范围在99.941〜100.059欧姆范围内是合格的。

铂热电阻温度与电阻值对照表耐铂金成分常见的PT100温度感测元件包括陶瓷元件，玻璃组件和云母组件。

伯电阻温度传感器
将钳电阻接入电路中，通过观察电流的变化就可以知道电阻的变化。

在把不同温度下的电流都记录下来，绘出温度-电阻图，就可以在知道电阻的情况下，推测出温度的数值。

对于需要在70K到500K之间对温度进行测量和控制的场合，PT1OO珀电阻温度计是一个极好的选择。

在这个温度范围内，伯电阻温度计有很好的重复性和几乎不变的灵敏度。

在误差允许的范围内（1度），钳电阻温度计也可以应用在磁场和辐射环境中。

70K以上销电阻温度计具有通用的标准曲线，这使得伯电阻温度计拥有很好的互换性。

锦正茂提供的薄膜型钻电阻，尺寸更小，响应时间更短，应用场合更加广泛。

特点
X40K以上受磁场影响较小；
派受电离辐射影响极小；
X提供两点或三点或多点校准。

参数
派温度范围：14K~873K
X标准曲线：IEC751
X推荐激励电流：ImA
X推荐激励下的耗散功率：IOOHW@273K
派灵敏度:遵循PTIOO典型灵敏度曲线
派响应时间：1.5S@77K,10S@273K
X辐射影响：可以在辐射环境下使用
派磁场影响：不推荐40K以下的磁场环境中使用
X重复性：±10mK@77K（通过100次300K到77K的热冲击测试而来）
标定精度:。

Pt100,就是说它的阻值在0度时为100欧姆，负200度时为18.52欧姆，200度时为175.86欧姆，800度时为375.70欧姆。

热电阻公式都是Rt=Ro(1+A*t+B*t*t);Rt=Ro[1+A*t+B*t*t+C(t-100)*t*t*t] 的形式，t表示摄氏温度，Ro是零摄氏度时的电阻值，A、B、C都是规定的系数，对于Pt100,Ro就等于100，PT100分度表Pt100温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许差值△℃：A级±（0.15＋0.002│t│）， B级±（0.30＋0.005│t │）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。

另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

看到了？电流不能大于5mA，而电阻是随温度变化的，所以电压也要注意。

为了提高温度测量的准确性，应使用1V电桥电源、A/D转换器的5V 参考电源要稳定在1mV级；在价格允许的情况下，Pt100传感器、A/D 转换器和运放的线性度要高。

同时，利用软件矫正其误差，可以使测得温度的精度在±0.2℃。

Pt100温度传感器的使用，Pt100温度传感器是一个模拟信号，它在实际应用中有二种形式：一种是不需要显示的主要采集到plc，这样的话在使用的时候就是只需要一块pt100的集成电路，要注意的是这个集成电路采集的不是电流信号是电阻值，pt100的集成电路（需要一个＋－12VDC电源提供工作电压）直接把采集到的电阻变为1-5VDC 输入到plc，经过简单的+-*/计算就可以得到相应的温度值．（这样的形式可以同时采集多路），还有一种就是单独的一个pt100温度传感器（工作电源是24VDC），产生一个4-20MA的电流，然后再通过一个4-20MA电流电路板把4-20MA的电流变为1-5V电压，这个不一样的就是可以窜连一个电磁指示仪表，其他的基本一样就不作详细说明了．附pt100温度传感器产品说明：Pt100温度传感器产品规格:Pt100/Pt1000测量温度范围-50℃~450℃Pt100，Pt1000薄膜铂热电阻元件,标准安装螺纹M8X1，M10X1, 1/2”,3/4”,M27X2 任选探头保护管直径Φ4，Φ5，Φ6应用范围* 轴瓦，缸体，油管，水管，汽管，纺机，空调，热水器等狭小空间工业设备测温和控制。
