NUMECA帮助文档(六)
- 格式：doc
- 大小：540.50 KB
- 文档页数：20
下载文档原格式
合集下载
numeca 的中文帮助文件帮助文档
numeca 的中文帮助文件帮助文档2-5 FINE求解2-5.1 工程控制台 Project Management78. In the FINE, interface project parameters, select the item Project Management/Project Settings (default). 在Import a grid file 中输入刚刚保存过的*.igg格式的文件。
79. 在主菜单Mesh中选择Properties.设定度量单位。
80. In the Project units section, choose meters as therotor37.geomTurbo file contained the geometryin meters (default)81. In the Computations area, rename "computation_1" in"coarse_choked"yh-1在左边列表框中，选择/Parameters/Configuration//Fluid Model 选取流体类型，如:理想气体，真实气体，水，等～/Flow Model 选择流动模型，定常或非定常流动，1)欧拉方程或NS方程2; 2)湍流模型(NS);3)是否考虑重力作用。
/Rotating Machinery 设置旋转参数，如转速等～2-5.2 步长和时间步设置82. 时间步长设置。
选择Configuration / space & time 83. 时间选取定常解模式。
84. 选择3D流动85. 定义这个例子为内流，采用圆柱坐标系统。
86. 激活IGG/Autogrid网格87. 设置旋转速度。
-17188RPM80-87这几步在6.0以上版本中方法不同，不必激活IGG。
参考上面yh-1 2-5.3 在FINE查看网格88. 单击Mesh图标在6.0以上版本中选择菜单Mesh/View On/Off89. 单击图形查看按扭，如图2.5.3-1中下侧的图标2-5.4 物理模型2-5.4.1 概要(以下内容与6.0以上版本中的位置不同)90. 打开对模型话框，Physical Model/General physics，如图2.5.4-191. 选取Fluid model这个标签，92. 弹出是否创建新流体的对话框，选择No.93. 选取AIR(Perfect Gas)空气，理想气体.在这个列表框中。
NUMECA 一级半压气机优化教程
尤迈克（北京）流体工程技术有限公司 2
叶片拟合
AutoBlade_Fitting
尤迈克（北京）流体工程技术有限公司
3
叶片拟合-导入几何（1/4）
1、打开Fine（开始-程序-Numeca Soft-Fine），切换到Design3D界面 2、新建优化项目（File-New），Axial-Design.iec 3、建立拟合项，Fitting
1.1、导入几何 1.2、参数化 1.3、拟合 2、压气机流场分析（AutoBlade_CFD_Screening） 2.1、给出网格模板 2.2、给定边界条件 2.3、流场分析 3、数据库样本生成（Database_Generation） 3.1、自由参数设定 3.2、样本生成 4、样本优化（Optimization） 4.1、目标函数 4.2、优化
尤迈克（北京）流体工程技术有限公司 8
叶片拟合-参数化（1/4）
选择合适的叶片表述方式将直接决定最终的拟合结果。例如，如果原始叶片采用周向弯曲 ，而在拟合时选择的”Tangential Location”中的规律为Line型，则最终必定无法实现三 维叶片的正确拟合；再例如，构造叶片中弧线的点数太少，则拟合的结果很难达到好的效 果，此时，适当增多中弧线的控制点数，可以使叶片形状能更自由的变化，从而拟合也可 以达到较好的结果。但这并不意味着一定要选择非常多的控制点，因为如果这些参数再优 化过程中要作为自由参数，则会导致自由参数数目的显著增加，从而需要花费更多的时间 来生成数据库样本。
叶片拟合-参数化（1/4）
端壁线控制点数根据其型线复杂程度而定，此时Hub取20个，Shroud取2个
流面选择锥形
叶片拟合
AutoBlade_Fitting
尤迈克（北京）流体工程技术有限公司
3
叶片拟合-导入几何（1/4）
1、打开Fine（开始-程序-Numeca Soft-Fine），切换到Design3D界面 2、新建优化项目（File-New），Axial-Design.iec 3、建立拟合项，Fitting
1.1、导入几何 1.2、参数化 1.3、拟合 2、压气机流场分析（AutoBlade_CFD_Screening） 2.1、给出网格模板 2.2、给定边界条件 2.3、流场分析 3、数据库样本生成（Database_Generation） 3.1、自由参数设定 3.2、样本生成 4、样本优化（Optimization） 4.1、目标函数 4.2、优化
尤迈克（北京）流体工程技术有限公司 8
叶片拟合-参数化（1/4）
选择合适的叶片表述方式将直接决定最终的拟合结果。例如，如果原始叶片采用周向弯曲 ，而在拟合时选择的”Tangential Location”中的规律为Line型，则最终必定无法实现三 维叶片的正确拟合；再例如，构造叶片中弧线的点数太少，则拟合的结果很难达到好的效 果，此时，适当增多中弧线的控制点数，可以使叶片形状能更自由的变化，从而拟合也可 以达到较好的结果。但这并不意味着一定要选择非常多的控制点，因为如果这些参数再优 化过程中要作为自由参数，则会导致自由参数数目的显著增加，从而需要花费更多的时间 来生成数据库样本。
叶片拟合-参数化（1/4）
端壁线控制点数根据其型线复杂程度而定，此时Hub取20个，Shroud取2个
流面选择锥形
Numeca manual_design3D_v2.1
All these components are included into the NUMECA Graphical User-Interface (GUI): FINE™. With FINE™/Design3D the user can create a completely new blade design or redesign and optimize existing blades to reach new or better design goals, which can not be attained by means of traditional design methods. FINE™/Design3D provides the user with a completely integrated blade geometry design environment and flow-field evaluation system. This design environment provides to the user all the necessary tools needed to create or optimize three-dimensional blade geometries while staying in the same graphical user-interface. Therefore, it releases the user from various non-
FINE™/Design 3D
i
Contents
User-defined macro file (example) Data file created by the macro files APPENDIX B: Multistage script
FINE™/Design 3D
i
Contents
User-defined macro file (example) Data file created by the macro files APPENDIX B: Multistage script
numeca并行计算培训教程xp
NUMECA FINE/Turbo™6.x 并行计算培训教程WINDOWS NT/2K/XP/2003操作系统并行计算前提条件1.为保证软件能够进行并行计算功能，需要在软件安装时安装并行计算功能(Parallel Computation)2.软件许可证需要包含并行计算特征（可电话咨询尤迈克公司进行许可证验证，以确认是否有并行计算功能。
多台PC分布式并行计算设定如果是单机多CPU并行计算设定，请跳至PageStep 1: 用户管理1. 添加用户在每一台并行机上创建一个相同的帐号及相同的密码。
例如，创建用户名numeca（也可是其它任意用户名），2. 为用户创建本地路径在用户属性中，添加本地路径，路径可为硬盘上任何已经存在的目录Step 2: 配置管理1. 编辑rhost.txt用文本编辑器打开c:\winnt\rhost.txt文件。
假设共有三台机器并行，主机名分别为PC1、PC2、PC3，则在rhost.txt文件中添加以下语句：PC1 numeca （注释：主机名用户名）PC2 numecaPC3 numeca2. 运行用户注册工具在NUMECA安装目录下(以FINE61-4版本为例），运行FINE61-4\bin\MPIRegister.exe，出现以下提示窗口：输入做并行的用户名，并连续输入两次用户登陆密码，“y”确认。
3. 重新启动计算机Step 3: pvm管理1.关闭所有用于并行机器上的正在运行的FINE软件2. 从任务管理器中删除pvm*.exe的进程，或者重新启动计算机3. 清除所有并行机器上c:\tmp目录下的pvm*.* 文件Step 4: 界面管理1.在主控机上以numeca用户登陆（其它机器可意任何帐户登录）2.启动FINE界面，并通过菜单Modules ÆTask Manager切换至Task Manager窗口，双击左侧的HOSTDEFINITION，进入HOSTS Definition页面3. 点击Add Host，在弹出是对话框中输入主机名、用户名以及操作系统Step 4: 界面管理(续) 4. Accept后弹出如下菜单系统完成主机添加，在HOSTNAME中会多出一计算机名。
NUMECA使用手记.doc
NUMECA 使用手记1.右手坐标系和右手系1 右手坐标系：X轴向右，Y轴向上，Z轴向自己。
2 右手系：一个空间直角坐标系,如果当右手(左手)的大拇指指向第一个坐标轴(x轴)的正向,而其余手指以第二个轴(y轴)绕第一轴转动的方向握紧,就与第三个轴(z轴)重合,就称此坐标系为右手(左手)坐标系。
2.2009.1.21建立叶轮模型所遇到的问题1 流道的方向定义为沿z轴的正向。
2 采用线来生成叶片时，lofted的方向为从盘侧指向盖侧，而不能相反。
3.使用Fine_turbo进行计算时所考虑的问题1 采用拟可压模型时各个参数的含义，例如β。
2 压比的含义如何处理。
4.使用问题1.单流道模拟时，输入的流量是整机的流量还是单一流道的流量。
2.在IGG 中，insert vertex和insert fixed point 有什么区别和联系。
Vertex 不会分割网格的边，而fixed point 则会分割网格的边为“two segment”。
3.在制作网格，给网格分区时，应采用insert fixed point。
4.在疏网格上的计算会不会出现效率超过“1”的可能。
5.Y+的含义是什么，如何确定。
5.流体中文网论坛的帖子关于低速流动和不可压流动对于低速流动(Ma<0.3)，尤其对于马赫数小于0.1的流动，工质的可压缩性非常弱，此时，应当启用PRECONDITIONING选项，进行预处理。
此时，请注意参考速度的选取方式，应当为进口或者出口的绝速度值，而不应当随意给。
这对于计算的收敛性很有影响。
对于不可压缩流动（例如液体），则也应当采用PRECONDITIONING方法。
6.分割面1. 先插入内部分割线“insert internal grid line”.2. 利用“boundary conditions”下的“edit patch”来分割patch，获得新的面。
7.复制网格在建立整个叶轮的网格时，要复制单一流道的网格，例如整个叶轮的流道数目为12，则在输入复制数目时应为11，但是在输入角度时，仍需要输入N=12.8.进口流量的设定单通道时也是设定整机的流量。
Numeca 画网格快速入门教程解析

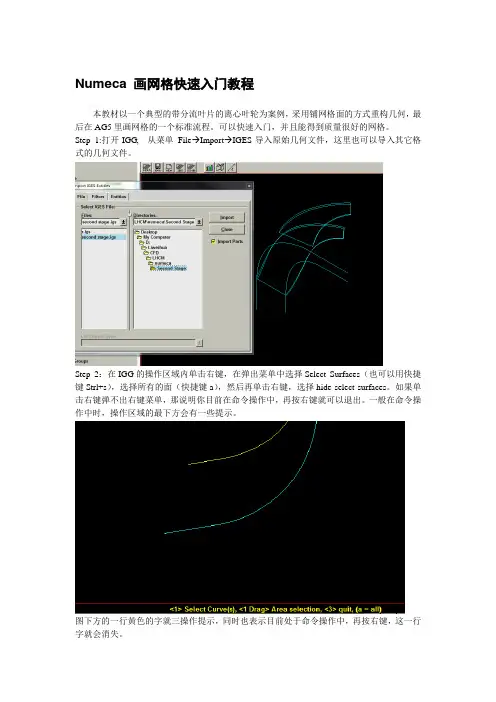

Numeca 画网格快速入门教程本教材以一个典型的带分流叶片的离心叶轮为案例，采用铺网格面的方式重构几何，最后在AG5里画网格的一个标准流程。
可以快速入门，并且能得到质量很好的网格。
Step 1:打开IGG, 从菜单File→Import→IGES导入原始几何文件，这里也可以导入其它格式的几何文件。
Step 2：在IGG的操作区域内单击右键，在弹出菜单中选择Select Surfaces（也可以用快捷键Strl+s），选择所有的面（快捷键a），然后再单击右键，选择hide select surfaces。
如果单击右键弹不出右键菜单，那说明你目前在命令操作中，再按右键就可以退出。
一般在命令操作中时，操作区域的最下方会有一些提示。
图下方的一行黄色的字就三操作提示，同时也表示目前处于命令操作中，再按右键，这一行字就会消失。
Step 3：选择左侧的Geometry→curve→CSpline命令，从hub线的入口端开始，隔一定长度点击一次，一直到出口端点，在原来的几何线上转换一条新的CSpline线，操作完毕后，该线处于选中状态（黄色），此时可以直接File→Export→Geometry Selection…输出为hub.dat。
然后单击右键弹出右键菜单，选择select curve，按下a，即取消所有线条的选中状态。
再重复上述操作，完成shroud线的制作和输出。
Step 4 ：操作完成后，单击右键，选择hide all Geometry，隐藏所有几何文件，也可以选择所有线条隐藏。
然后再菜单Geometry→view →surfaces, 在弹出对话框中选择所有的面，apply之后，我们之前隐藏那些面又出现了。
这里当然也可以用工具栏的view下的geomtry→geomtry groups来分组几何，这个功能在面对几何比较多的时候很有用，可以快速实现几何的隐藏和显示。
step 5：选择工具栏Grid→create→Insert new face 就是第三个，将face grid 的四个顶点分别附着在叶片面的四个顶点上。
NUMECA帮助文档(六)
第十二章跨叶片截面模块12.1绪言本章针对透平机械讲述快速三维跨叶片截面模块的分析过程。
这个模块是全自动完成的并且利用一些NUMECA工具。
此外，附加模块FINE™/Design2D这些工具联系起来，可以进行叶片重新设计，改善叶片表面压力分布，关于这些详见第13章。
这个模块假设流动是轴对称的，并且流面形状和厚度也由用户提供或由参数自动生成(利用根部和顶部边界)。
几何输入数据必须由用户提供：1、流面及叶片这个流面上的截面或2、完整的叶片轮廓及端壁本模块由网格自动生成与NS湍流方程组成。
在下一节讲述这个跨叶片截面模块的界面及对用户的建议。
12-4节讲述自动生成网格的理论和求解方程。
12-5节讲述几何数据和输出结果。
12-6讲述实例。
12-2跨叶片截面模块的界面在FINE™/Design2D界面之下运行跨叶片截面模块，这些可以高速，简单，交互式求解。
所有参数可以在用户界面中选取，并自动创建输入文件及求解。
监视工具，MonitorTurbo,可以在计算中和计算后检查收敛情况及结果。
它可以实时查看叶片表面压力分布的收敛过程及叶片几何形状。
结果分析利用NUMECA CFViwe™后处理工具进行，自动进入跨叶片截面模式。
几何数据以ASCII输入文件列出，但是求解参数定义及边界条件在这个界面中列出。
这个截面的描述由FINE™/Design2D界面中的菜单创建。
更详细的说明见12-5.12.2.1开始新的或打开现存S1面计算在开始界面下，Project Selection窗口允许创建新工程或打开现存工程。
对于创建新的跨叶片截面工程，按如下操作：1、单击按扭Create a New Project2、选取工程保存路径及输入文件名3、关闭Grid File Selection窗口，Design 2D不需要输入网格文件4、进入S1流面模块，菜单Modules/Design 2D如果要打开现存工程，在Project Selection窗口中单击Open an Existing Project 按扭，并在File chooser窗口中选取一个文件。
numaca教程
An animated icon
can perform operations. When this icon is not moving this indicates that AutoGrid performs calculation and the user shall wait until it is completed.
The grid characteristics are recorded in a template file (*.trb) associated with a geometry file (*.GeomTurbo) that contains all information about the blade, hub and shroud. These two files are necessary and sufficient in order to (re)create a mesh. to open the Set Up and Check dialog box.
5.
Select the icon
2-4.1.1 Geometry
The geometry file has already been defined and will simply be loaded as follows:
Geometry thumbnail
FIGURE 2.4.1-1 Geometry 6. 7.
Objectives
Rotor 37

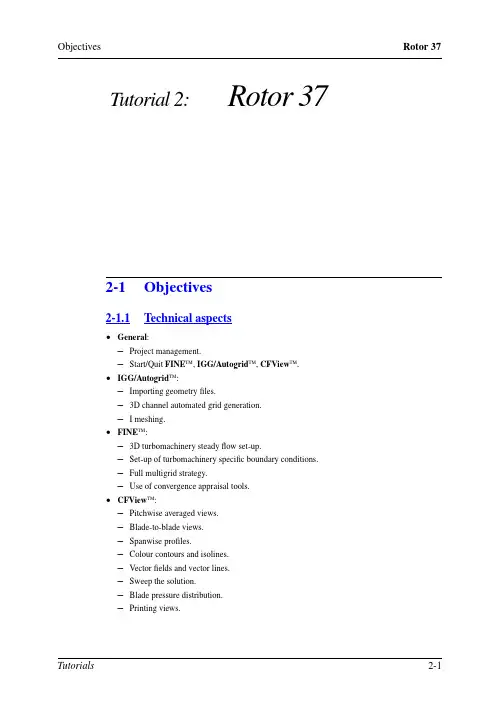

Tutorial 2:
Rotor 37
2-1
2-1.1
Objectives
Technical aspects
• General: — Project management. — Start/Quit FINE, IGG/Autogrid, CFView. • IGG/Autogrid: — Importing geometry files. — 3D channel automated grid generation. — I meshing. • FINE: — 3D turbomachinery steady flow set-up. — Set-up of turbomachinery specific boundary conditions. — Full multigrid strategy. — Use of convergence appraisal tools. • CFView: — Pitchwise averaged views. — Blade-to-blade views. — Spanwise profiles. — Colour contours and isolines. — Vector fields and vector lines. — Sweep the solution. — Blade pressure distribution. — Printing views.
NUMECA使用准则V1[1].0
![NUMECA使用准则V1[1].0](https://img.taocdn.com/s1/m/c86416114431b90d6c85c77a.png)
NUMECA使用准则V1.0尤迈克（北京）流体工程技术有限公司编写2008年3月目 录一. 计算域的设定及几何一致性 (3)二. 网格质量相关性 (4)三. 边界条件设置 (5)四. 收敛判别标准 (5)五. 流场特征分析基础 (6)六. 文件夹管理标准化 (8)附：4个标准化计算和检查文件 (8)附录1：文件管理布局 (9)附录2：叶片网格生成流程图 (10)附录3：计算设置检查流程图 (11)一. 计算域的设定及几何一致性为了保证数值计算结果的准确性与可信度，几何一致性就显得至关重要。
在准备几何数据，提取几何完成之后，在IGG中测量检查叶轮几何文件（*.geomturbo）和蜗壳几何文件(*.dat)尺寸与原始二维/三维CAD图纸相一致,下一步的网格划分就是对现有几何空间的离散化，以此来控制数值模拟误差的几何误差部分。
一般地，几何数据可通过三种途径获得： CAD文件、数据文件或加工图纸、。
如果是CAD文件，则要在CAD软件中仅选中与流动部分（如叶片，流道内侧的几何、蜗壳内侧的几何等）相关的几何线或面，输出为NUMECA软件可辩认的格式（如IGES、Parasolid、Catia等格式）。
当把这些文件输入到IGG或IGG/Autogrid 中时，首先要查对是否有线或面遗漏。
在确认都正确的前提下，再开始制做网格。
如果是加工图纸或数据文件，就要通过IGG（如果几何比较简单）或任意CAD软件把加工图纸转换成CAD文件，再重复上面的工作。
如果只做叶片流道部分的数值模拟，那么加工图纸或数据文件给出的只是叶型和子午流道的几何，这样就可把加工图纸转换成数据文件，并写成IGG可辩认的格式，直接读入到IGG/Autogrid中。
读入以后，也要先认真检查叶片和流道的几何是否正确，特别是叶片的安装角是否正确，叶轮转向是否正确，叶轮进口为Z轴正方向等。
还要注意叶片在轴向的安装位置是否正确。
叶片排之间的周向位置尽量重合，对计算结果没有任何影响，但方便在后处理中对流场结果进行对比分析。
NUMECA软件介绍
聚合网格的层数
47
粗、细网格层之间残差光顺技术
细网格上进行一次或 多次光顺计算，消除 高频误差
将流场解传递至粗网 格上进行计算，获得 流场解的修正值。在 粗网格上，低频误差 被放大成高频误差而 得以消除
Agglomeration
将粗网格上获得的流 场解修正值传递回细 网格，获得新的流场 近似解
48
算例
43
FINETM/Hexa
➢ FINETM/Hexa求解器
全二阶精度时间/空间离散格式
定常、非定常流动
工业界广泛应用的S-A、K-epsilon、K-omega等多种经典湍流模型
可压缩、不可压缩流动
低速、亚音速、超音速及高超音速等
流场自适应求解技术
先进的Agglomeration多重网格加速技术
53
NUMECA公司介绍 FINETM/Hexa解决方案 算例 小结
54
Contents
激波管反射 ✓ 理想气体，Ma=2 ✓ Euler方程 ✓ 5次自适应（密度、压力、梯度准则）
算例展示
55
65°三角翼 Ma=0.29 ✓ 网格自适应计算（压力梯度准则）
算例展示
α=15° 31.8万/68.8万
网格生成过程
25
➢ Python脚本批处理
Commands for editing, saving and executing
scripts
Recored Hexpress session can be edited, saved and
executed again
26
Python
➢ 网格质量检查工具
HEXPRESS
初始网格
自适应细 化
47
粗、细网格层之间残差光顺技术
细网格上进行一次或 多次光顺计算，消除 高频误差
将流场解传递至粗网 格上进行计算，获得 流场解的修正值。在 粗网格上，低频误差 被放大成高频误差而 得以消除
Agglomeration
将粗网格上获得的流 场解修正值传递回细 网格，获得新的流场 近似解
48
算例
43
FINETM/Hexa
➢ FINETM/Hexa求解器
全二阶精度时间/空间离散格式
定常、非定常流动
工业界广泛应用的S-A、K-epsilon、K-omega等多种经典湍流模型
可压缩、不可压缩流动
低速、亚音速、超音速及高超音速等
流场自适应求解技术
先进的Agglomeration多重网格加速技术
53
NUMECA公司介绍 FINETM/Hexa解决方案 算例 小结
54
Contents
激波管反射 ✓ 理想气体，Ma=2 ✓ Euler方程 ✓ 5次自适应（密度、压力、梯度准则）
算例展示
55
65°三角翼 Ma=0.29 ✓ 网格自适应计算（压力梯度准则）
算例展示
α=15° 31.8万/68.8万
网格生成过程
25
➢ Python脚本批处理
Commands for editing, saving and executing
scripts
Recored Hexpress session can be edited, saved and
executed again
26
Python
➢ 网格质量检查工具
HEXPRESS
初始网格
自适应细 化
numeca 的中文帮助文件帮助文档
numeca 的中文帮助文件帮助文档2-5 FINE求解2-5.1 工程控制台 Project Management78. In the FINE, interface project parameters, select the item Project Management/Project Settings (default). 在Import a grid file 中输入刚刚保存过的*.igg格式的文件。
79. 在主菜单Mesh中选择Properties.设定度量单位。
80. In the Project units section, choose meters as therotor37.geomTurbo file contained the geometryin meters (default)81. In the Computations area, rename "computation_1" in"coarse_choked"yh-1在左边列表框中，选择/Parameters/Configuration//Fluid Model 选取流体类型，如:理想气体，真实气体，水，等～/Flow Model 选择流动模型，定常或非定常流动，1)欧拉方程或NS方程2; 2)湍流模型(NS);3)是否考虑重力作用。
/Rotating Machinery 设置旋转参数，如转速等～2-5.2 步长和时间步设置82. 时间步长设置。
选择Configuration / space & time 83. 时间选取定常解模式。
84. 选择3D流动85. 定义这个例子为内流，采用圆柱坐标系统。
86. 激活IGG/Autogrid网格87. 设置旋转速度。
-17188RPM80-87这几步在6.0以上版本中方法不同，不必激活IGG。
参考上面yh-1 2-5.3 在FINE查看网格88. 单击Mesh图标在6.0以上版本中选择菜单Mesh/View On/Off89. 单击图形查看按扭，如图2.5.3-1中下侧的图标2-5.4 物理模型2-5.4.1 概要(以下内容与6.0以上版本中的位置不同)90. 打开对模型话框，Physical Model/General physics，如图2.5.4-191. 选取Fluid model这个标签，92. 弹出是否创建新流体的对话框，选择No.93. 选取AIR(Perfect Gas)空气，理想气体.在这个列表框中。
numeca学习教程AutoBlade
Planar-Axial
3. Conical
轴流流面结构。该定义方式下的叶型截面在锥状回转
面上定义。此时叶片的所有截面为不同锥度的回转面
（锥度变化）。
Planar-Radial
注：除了Hub to Shroud linear interpolation结构之外， 其余的四种结构设定都需要给出上下端壁的参考坐标值 （Z或R或X或角度），原则上要求这些参考坐标所形成的 区域可以包络上下端壁所形成的区域。
NUMECA FINE/Design3D 2.1 培训教程
三维叶片造型AutoBlade
尤迈克（北京）流体工程技术有限公司版权所有
确定叶轮形状的因素
1. 子午通道位置＋叶片形状＋叶片积叠规律＋叶 片安装位置可精确定义一叶轮形状
2. 通过端壁形状可确定子午通道形状 3. 通过中弧线、厚度分布或者压力面吸力面控制
*注： 以上的按钮所对应的窗口绝大多数仅仅是类型或者结构的定义，而不设计控制 参数及几何参数的具体数值、绝大多数的数值都是在Parameter lists所对应的窗口 中或者通过鼠标控制/文本况输入的方式来给定的。
Step 1. 进入AutoBlade主界面
1. 由始程序 NUMECA_SoftwareFINE62_1FINE 气动FINE主界面
2. Bezier curve(n Control Points)：高阶Bezier 曲线。通过n×2个参数来控制，控制点分别为各 个点的Z、R坐标；用户可以定制控制点数目（界 面中“Number of control points”。曲线n阶 光顺。 * 曲线不过控制点（端点除外）
3. Cubic-B Spline(n control points)：三次B样 条曲线，由n×2个参数来控制，控制点分别为各 个点的Z、R坐标，用户可定制控制点数目（界面 中“Number of control points”），曲线三阶 光顺。 *曲线通过控制点
如何使用Numeca进行离心压气机仿真计算.doc
如何使用Numeca进行离心压气机仿真计算陈山(****************.cn)目标：得到如图1中的离心压气机实体，使用Numeca软件应如何进行操作才能得到仿真结果？下面按照要进行操作的大概步骤进行讲述。
图1 离心压气机部件实体对于离心压气机，气体流通区域包括叶轮通道区及蜗壳流道区，那么也就只需要这两部分区域进行仿真计算。
那么目标就是处理得到的实体模型，得到这两部分区域。
Numeca软件：要使用Numeca软件进行操作及仿真，先来认识一下Numeca。
包括：IGG/AutoGrid（前处理模块，主要用于几何处理及网格生成）、Fine（求解器，进行流场求解）、CFView（后处理模块，主要用于显示计算得到的流场的详细情况）、Monitor （求解过程监视器，查看收敛历史，还可用来查找计算最先发散的网格区域）。
当然后还包括其它AutoBlade、Design 2D、Design 3D等。
具体操作例子Tutorial_Compressor_with_Splitter。
1、基本操作2、从这个例子知道准备叶轮几何文件需要什么信息（hub、shroud以及叶片面）。
3、两个方向：流向、径向4、强调AutoGrid4文件保存（保存问题，如原来的文件夹都在D盘，那么如果保存的路径仍在D盘不管哪个路径，写出来的*.geomTurbo内都是调用所需文件的路径名，只有到别的磁盘分区如C保存出来的*.geomTurbo内才会写数据）5、网格文件格式网格文件（AutoGrid5手册P1-3）：*.geomTurbo文件（几何信息）和*.trb文件（网格信息）图1 AutoGrid5网格文件对压气机几何实体进行操作一、几何调整位置，满足相互间匹配关系及符合Numeca软件旋转轴(Z轴)的要求。
（1_Geom文件夹）1、原始的几何文件90compressorbackplate.igs,90compressorhousing.igs,90compressorwheel.igs都保存在1_Geom\OriginalData文件夹中。
numeca教学
一般不用将叶轮所有叶片和轮盖造型出来， 只需一个叶片即可， 如下图所示。
生成实体后，保存为 iges 格式文件，然后在 IGG 中打开。 2.2 处理几何数据
2.2.1 如上图所示，在 IGG 中打开 2.1 中得到的 iges 格式文件，然后取出 ps1， ps2，ss1，ss2 线。这里 ps 指的是 pressure surface，即压力面，ss 指的是 sucktion suface，即吸力面，1 指的是叶根，即叶片压力面或者吸力面与轮 盘交接的一端，2 指的是叶顶，即叶片压力面或者吸力面与轮盖交接的一 端。 2.2.2 对于二元叶片，不需要通过造型——取线的方式得到 ps1，ps2，ss1，ss2 线，只需要对叶片型线的坐标数据进行处理，制作出.dat 数据文件。 在一个.txt 文本文件中，前三行分别输入： #文件名（ps1 或 ps2 或 ss1 或 ss2） 坐标系（zr 或 xyz，这里是对叶片型线处理，所以用 xyz 坐标系） 坐标点数 从第四行开始输入坐标点。 数据输入完成后，将.txt 文件名后缀改为.dat。 2.2.3 将文件名分别为 ps1，ps2，ss1，ss2 的文件制作完成后，再重新导入 IGG， 利用放样（loft）功能，将 ps1，ps2 线生成 ps 面，ss1，ss2 线生成 ss 面。 2.2.4 制作轮盘，轮盖的几何数据文件。 同 2.2.2 中相同，由轮盘（hub） ，轮盖（shroud）的坐标得到相应的.dat 文
2
n
1
（n >2）
多重网格的层数为：min（n）＋1 如：17＝24＋1，min（n）＝4，即满足 5 重多重网格。 61＝25＋24＋23＋22＋1，min（n）＝2，即满足 3 重多重网格。 对于网格质量报表， 这里一般只关心 negtive cells （负网格） ， min skewness (最小正交度)，max asp ratio（最大长宽比） ，max exp ratio（最大延展比）四 项指标。 正交性（Orthogonality） ：网格相邻两条边之间相互垂直的程度。二 维标准，范围 0-90°。正交性表征网格面两条边之间的最小角度。如果两条 边的夹角大于 90°，则正交性按（180-实际角度）确定。 长宽比（Aspect Ratio)：如图示。二维标准，范围 1-10000。如果实 际值超出这个范围，重置为 10000。
numeca的中文帮助文件帮助文档(三)
numeca 的中文帮助文件帮助文档（三）Tutorial 2: rotor 37 (例题2，动叶37）2-1.1 technical aspects ( 步骤) * 概述- 对象管理- 开始/ 退出FINE,IGG/Autogrid,CFView*IGG/Autogrid- 输入geometry(*.geomturbo) 文件-3D 网格自动生成- 检查网格质量*FINE-3D 涡轮定常流结构- 涡轮边界条件设置- 完整的多网格设置- 使用收敛判定工具*CFView- 通用视图- 叶片- 叶片视图- 侧型面- 云图and 等值线- 矢量图and 流线- 清理求解方案(sweep the solution)- 叶片表面压力分布- 打印视图2-1.2理论这是一个典型的例子2-2 例题描述(case description)*亚音速，可压缩，轴向流动*流体：空气*工作转速：17188rpm2-3 FINE求解方案1.运行FINE,必须有下列条件；在Unix系统下,type fine（FINE 类型,）,单击(Return)，在PC/NT,双击FINE图标2.在FINE菜单中新建一个(project) ，[Project/New]3.输入新项目的名字（rotor37.iec）此时FINE会自动在当前目录下创建一个文件夹，文件夹名为刚输入的名字（rotor37） 4. 单击创建网格，程序自动转到IGG,在IGG中，[选择Modules/AutoGrid]2-4 IGG/Autogrid 几何结构和网格创建2-4.1第一步：几何和网格创建XI5. 单击图标，弹出［Set-UP And Check］对话框2.4.1.1 几何对话框具有如下图的形式*W«V' ' r** 呻 I D I lit I SDt* LtlUlja F% 洌 H野 5rr ■ C mm f r1 paroMFTvrriir Tiki .1 艸匚 ilhlwQroHK'ryCn i^KwrrtwIaj養了兀iimt 日靳面J 礼忘丽圖TFICXIR 匕盂屮XI 心EUR"）、耐I 咖W”k6. 首先对［Geometry ］标签下的内容操作7. 单击[Select a Geometry File],NUMECA_DIRECTORY/ma nuals/Co mp Iete_chain_tutorials/rotor37/rotor37.ge omTurbo.此时应该能看如下图所示的内容：41-FKLVKE 24.1-3 : Inabiiil 『店爭九応川> fcrthi-四个窗口的内容不用我说了吧，很清楚。
numeca的中文帮助文件rotor3帮助文档(五)
numeca 的中文帮助文件rotor3帮助文档（五）2-7 Monitoring 查看求解过程当计算进行时，可以通过两种方法查看收敛参数。
?在文本窗口?以残差曲线的方式2-7.1任务管理器139.在左侧控制面板，打开任务管理器(Task Manager)下面的收敛过程菜单(Convergence History)。
如下图(1)如上图中(2)(3)，你可以选择想要查看的用以判定收敛的参数 140.在FINE菜单中选择Monitor141.设置Residual File项下的Block值为2.如下图(A)所示。
142.查看残差收敛图形，判定收敛标准还是以自已的经验为主，本文中的质量误差小于1%,等等只是作为参考，初学NUMECA可以此为据。
2-8 Suspend the calculation 暂停求解143.在进行在约350步的计算后，单击Solver/Suspend，并退出监视图形。
2-9 Results analysis with CFView 用CFView分析结果 144.开始CFView，在FINE菜单中下选择，并在弹出对话框中选择确定 145.将计算结果文件读入CFView 2-9.1 Colour contours and Isolines 云图和等值线146.在菜单Geometry下选择Select Surface….这一项，弹出对话框，这个对话框共有三项，选取第一项。
147.选取总压在菜单 Quantity/Field Data/Basic Quantities 中148.选取Smooth项，在CFView菜单Representation/Colour contour 149.选取Range Set项 Representation/Scalar Range 150. 在消息区输入90.000-220.000，并单击鼠标右键，退出151.选择Relative Mach(马赫数)(Quantity/Field Data/Basic Quantities) 152.选择Isolines…(Representation/Isolines/Isolines…)153.输入:如下图• 15 isolines (default);• Range = 0 to 1.5;• Uniform (i.e. Black and W hite);• Click on the Apply button.154.选择Local Value 项在菜单Representation下2-9.2 翼展方向(径向)轮廓155.清除所有的项目(Update/Delete/All)156.两次选择Colormap在菜单Representation中(Representation/Colormap) 157.选择atan(Vt/Vm),(Quantity/Basic Quantities) 158.选择AlongSection,(Representation/Cartesian Plot) 159.选择Normalized Arc Length (Update/Plot) 2-9.3 Vector Field and Vector Lines 矢量图和矢量线160. 清除所有的项目(Update/Delete/All)161.在View菜单中选择Full (View/Full)162.选择Vxyz (Quantity/Field Data/Basic Quantities)163.选择Vector Field… (Representation/Vector Field…) 164.在弹出的对话框中单击Apply并关闭这个对话框165.关闭这个2D视图，在弹出的对话框中选择是166.选择3D视图2-9.4 Sweep across the solution (扫掠这个求解区域) 167.选择静压(Quantity/Field Data/Basic Quantities),并选择云图(Representation/ColorMap) 168.选择Create IJK surface…(Geometry/Create IJK surface…) 在弹出的对话框中:-Select only block I (main)-Click on the mesh direction K(=streamwise direction) -Click on Quantity instead of Geometry-Sweep the K value by making use of the arrows.169.关闭这个Created Structured Surface对话框170.选择Surfa ce IJK scrolling…(Geometry/Animations)-Select only block 1(main)-Click on the mesh direction K(=Streamwise direction)-Click on one arrow of the Animation Control menu. Several options areavailable to speed-up ,slow down,reverse or stop the animation. 2-9.5 Blade pressure distribution (叶片表面压力分布)171.打开柱坐标视图，单击Cy图标，用鼠标左键选择一矩形区域。
numeca帮助文档(五)
2-7 Monitoring 查看求解过程当计算进行时，可以通过两种方法查看收敛参数。
·在文本窗口·以残差曲线的方式2-7.1任务管理器139.在左侧控制面板，打开任务管理器(Task Manager)下面的收敛过程菜单(Convergence History)。
如下图(1)如上图中(2)(3)，你可以选择想要查看的用以判定收敛的参数140.在FINE菜单中选择Monitor141.设置Residual File项下的Block值为2.如下图(A)所示。
142.查看残差收敛图形，判定收敛标准还是以自已的经验为主，本文中的质量误差小于1%,等等只是作为参考，初学NUMECA可以此为据。
2-8 Suspend the calculation 暂停求解143.在进行在约350步的计算后，单击Solver/Suspend，并退出监视图形。
2-9 Results analysis with CFView 用CFView分析结果144.开始CFView，在FINE菜单中下选择，并在弹出对话框中选择确定145.将计算结果文件读入CFView2-9.1 Colour contours and Isolines 云图和等值线146.在菜单Geometry下选择Select Surface….这一项，弹出对话框，这个对话框共有三项，选取第一项。
147.选取总压在菜单Quantity/Field Data/Basic Quantities 中148.选取Smooth项，在CFView菜单Representation/Colour contour 149.选取Range Set项Representation/Scalar Range150. 在消息区输入90.000-220.000，并单击鼠标右键，退出151.选择Relative Mach(马赫数)(Quantity/Field Data/Basic Quantities) 152.选择Isolines…(Representation/Isolines/Isolines…)153.输入：如下图• 15 isolines (default);• Range = 0 to 1.5;• Uniform (i.e. Black and White);• Click on the Apply button.154.选择Local Value 项在菜单Representation下2-9.2 翼展方向(径向)轮廓155.清除所有的项目(Update/Delete/All)156.两次选择Colormap在菜单Representation中(Representation/Colormap) 157.选择atan(Vt/Vm),(Quantity/Basic Quantities)158.选择Along Section,(Representation/Cartesian Plot)159.选择Normalized Arc Length (Update/Plot)2-9.3 Vector Field and Vector Lines 矢量图和矢量线160. 清除所有的项目(Update/Delete/All)161.在View菜单中选择Full (View/Full)162.选择Vxyz (Quantity/Field Data/Basic Quantities)163.选择Vector Field… (Representation/Vector Field…)164.在弹出的对话框中单击Apply并关闭这个对话框165.关闭这个2D视图，在弹出的对话框中选择是166.选择3D视图2-9.4 Sweep across the solution (扫掠这个求解区域) 167.选择静压(Quantity/Field Data/Basic Quantities),并选择云图(Representation/ColorMap)168.选择Create IJK surface…(Geometry/Create IJK surface…)在弹出的对话框中：-Select only block I (main)-Click on the mesh direction K(=streamwise direction)-Click on Quantity instead of Geometry-Sweep the K value by making use of the arrows.169.关闭这个Created Structured Surface对话框170.选择Surface IJK scrolling…(Geometry/Animations)-Select only block 1(main)-Click on the mesh direction K(=Streamwise direction)-Click on one arrow of the Animation Control menu. Several options are available to speed-up ,slow down,reverse or stop the animation.2-9.5 Blade pressure distribution (叶片表面压力分布)171.打开柱坐标视图，单击Cy图标，用鼠标左键选择一矩形区域。
Numeca培训要点
Numeca培训要点具体问题1. 如何取级间的轴向和周向平均值，以避免出差较大误差2. 算全周抽气时如何处理抽气孔和流道的结合面在定常计算中，直接用FNMB连接就行.在boundary conditon点击Full Non Match按钮，将孔与轮毂的结合面选中，建立连接。
3. IGG建模与Autogrid建模网格缝合方法介绍4. 划分网格时，子午面相邻叶排间Interface线有无必要修改成等z线,interface线的形状对计算没有影响，所以没有这个必要5. Fine模块中Convergence Criteria默认设置为-6，可以接受的最低精度是多少, 这个可以自己确定，一般设置在5-6之间，更高的精度意义也不大，收敛还要需要看进出口流量的相对差值。
6. 网格质量三项指标如不能同时满足要求，影响有多大, 确保网格质量主要是为了排除网格对流场的影响。
计算很难精确模拟到实际中的流动，但可以给一个整体的认识，当流场中的流动发生变化，例如在某流量下某处发生分离时，我们倾向于认为此时时流量或压力的变化使得流场参数发生改变，但如果此处的网格存在负网格，那就不好说了。
因为网格表达了叶轮机械的型线，也就是叶轮机械的几何，所以此处的分离也可能是负网格的导致的。
7. 拓扑结构参数调整方法是什么,不同的叶型调整方法也不同，一般比较常用的就是在前缘，尾缘及扭转较厉害的地方用较密的网格，以保证正交性，但也要考虑与稀疏处网格的衔接，以保证膨胀比。
方法与技巧类8. 如何进行大批量取值，降低工作量。
采用并行计算。
可以设置多个算例，进行多核并行计算，一个算例完成后会自动将其设为出场，进入下一个算例。
在Task Manager 内进行设置。
9. 后处理的相关技巧介绍。
后处理中常用技巧有:1)建立宏文件，即将某一个操作步骤用“录像”的形式录制并保存，在下一个算例中，直接点击该宏文件，就会得到上一个算例中操作得到的最后结果，方便进行比较;2)用多窗口。
