矩形边沟、超高排水、急流槽技术交底记录

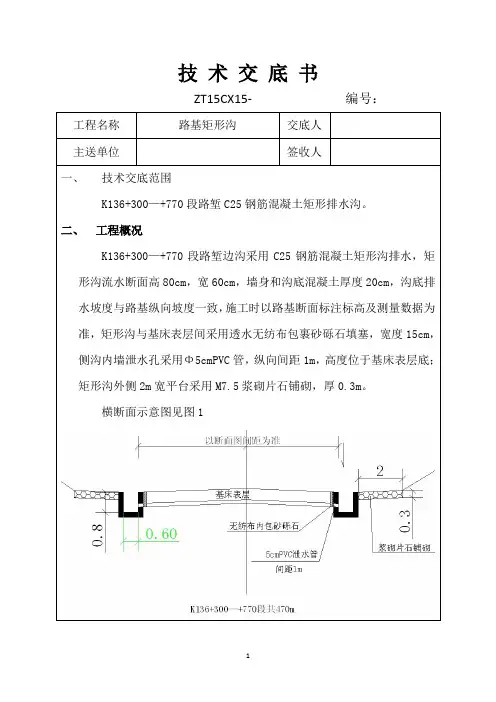

技术交底书ZT15CX15- 编号：工程名称路基矩形沟交底人主送单位签收人一、技术交底范围K136+300—+770段路堑C25钢筋混凝土矩形排水沟。

二、工程概况K136+300—+770段路堑边沟采用C25钢筋混凝土矩形沟排水，矩形沟流水断面高80cm，宽60cm，墙身和沟底混凝土厚度20cm，沟底排水坡度与路基纵向坡度一致，施工时以路基断面标注标高及测量数据为准，矩形沟与基床表层间采用透水无纺布包裹砂砾石填塞，宽度15cm，侧沟内墙泄水孔采用Φ5cmPVC管，纵向间距1m，高度位于基床表层底；矩形沟外侧2m宽平台采用M7.5浆砌片石铺砌，厚0.3m。

横断面示意图见图1三、施工工艺1.基槽开挖1.1测量放线：①技术人员根据路基断面放出每条矩形沟起点中桩、折点中桩、终点中桩和中间每隔10米加密水沟中线桩。

②为了便于施工，根据中桩现场将开挖边线撒上白灰，开挖基槽时，排水沟外侧机械开挖至边线留10cm，然后人工修整至设计位置。

1.2标高控制①每个施工段水沟起止点沟底、沟顶标高及排水坡度均严格按照图纸标注标高进行控制，确保水沟纵向坡度，保证排水通畅。

②水沟开挖时，测量人员及作业人员应严格控制标高，严禁超挖，一旦超挖必须用打夯机夯实。

③钢筋绑扎之前必须复核水沟中心线，基底标高。

基底必须人工清理干净，基底必须平整密实无虚土、土块、杂物等东西。

2．钢筋绑扎环向钢筋N1采用Φ12钢筋，纵向间距25cm；纵向钢筋N2采用Φ8钢筋。

①钢筋由加工棚集中加工，钢筋运至现场需上垫下盖。

②钢筋保护层厚度10cm。

③钢筋搭接接头连接区段的长度不小于30cm，且同一截面搭接数量要小于钢筋总数的50%。

④钢筋的绑扎允许误差为±20mm。

⑤混凝土保护层允许误差为+5，-2mm。

⑥钢筋绑扎间距见下图。

排水沟结构形式如下：尺寸均以cm计13.模板施工排水沟模板采用钢模板，模板支撑采用5x10cm扁木及脚手架钢管。

横向支撑间距为0.4m，在水沟模板底和顶每隔50cm各加一横向方木，与边墙模板固定死，用来加固内模板和控制水沟尺寸。

一、交底目的为确保截水沟急流槽施工过程中的安全，预防事故发生，提高施工人员的安全意识，现将截水沟急流槽施工过程中的安全技术要求进行交底。

二、参加人员1. 施工项目经理2. 施工技术负责人3. 施工班组长4. 施工人员三、交底内容1. 施工准备（1）认真阅读施工图纸，熟悉施工工艺，了解工程特点及施工难点。

（2）对施工人员进行安全技术培训，确保施工人员掌握安全操作规程。

（3）对施工机械设备进行检查，确保其安全性能良好。

2. 施工过程安全注意事项（1）施工人员必须穿戴好个人防护用品，如安全帽、安全带、防滑鞋等。

（2）施工前，对施工区域进行清理，确保现场无障碍物。

（3）施工过程中，严格遵循施工顺序，不得随意改变施工流程。

（4）施工人员应保持施工区域整洁，不得随意堆放材料。

（5）施工过程中，密切关注天气变化，遇有大雨、暴雨等恶劣天气时，应立即停止施工，确保人员安全。

3. 技术交底（1）截水沟急流槽施工应严格按照设计图纸进行，确保施工质量。

（2）施工过程中，严格控制材料质量，选用符合国家标准的材料。

（3）施工人员应熟练掌握施工工具的使用方法，确保施工过程顺利进行。

（4）施工过程中，严格控制施工质量，确保截水沟急流槽的排水效果。

4. 安全防护措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工区域应设置安全警示标志，提醒过往行人注意安全。

（3）施工过程中，加强对施工人员的现场安全监护，确保施工安全。

（4）施工现场应设置安全通道，确保人员紧急疏散。

四、施工结束后的安全工作1. 施工结束后，对施工现场进行清理，确保无残留材料。

2. 对施工设备进行检查，确保其安全性能良好。

3. 对施工人员进行安全教育，提高安全意识。

五、总结截水沟急流槽施工过程中，安全工作是重中之重。

施工人员必须严格遵守安全技术交底内容，确保施工安全。

项目经理和技术负责人要加强对施工现场的监督管理，确保施工安全。

同时，施工人员要自觉遵守安全操作规程，共同营造一个安全、和谐的施工环境。

一、交底日期：____年__月__日二、施工单位：____有限公司三、分项工程名称：矩形边沟施工四、交底提要：为确保矩形边沟施工过程中的安全，提高施工质量，现将有关安全技术要求进行交底，请各参建单位认真执行。

五、交底内容：1. 施工人员安全要求（1）所有施工人员必须经过岗前培训，了解本工程的安全技术要求，掌握安全操作规程。

（2）施工人员应佩戴好安全帽、安全带、防护眼镜等个人防护用品。

（3）施工过程中，严格遵守操作规程，不得擅自更改施工工艺。

2. 施工现场安全要求（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工场地应保持整洁，确保通道畅通，不得堆放杂物。

（3）施工机械应定期检查、维护，确保安全可靠。

3. 施工过程安全要求（1）施工前，对施工现场进行勘察，确保地质条件符合施工要求。

（2）施工过程中，密切关注地质变化，发现异常情况立即停止施工，并报告相关部门。

（3）施工过程中，严格按照设计图纸进行施工，确保施工质量。

4. 边沟施工技术要求（1）根据设计图纸要求，确定边沟尺寸、坡度和排水系统。

（2）施工前，对沟槽进行清理，确保沟槽尺寸符合设计要求。

（3）沟槽开挖过程中，应采取分层开挖、分段施工的方式，确保施工安全。

（4）沟槽开挖过程中，应注意保护地下管线、电缆等设施。

（5）沟槽回填时，应采用分层压实、分层回填的方式，确保回填质量。

5. 边沟防水要求（1）边沟防水材料应符合设计要求，确保防水效果。

（2）施工过程中，严格按防水施工工艺进行操作，确保防水质量。

（3）防水层施工完成后，应及时进行验收，发现问题及时整改。

六、施工质量控制要求1. 施工过程中，严格执行国家及行业有关标准和规范。

2. 施工过程中，加强材料、设备、工艺等环节的质量控制。

3. 施工完成后，进行质量验收，确保工程质量。

七、总结本次安全技术交底旨在提高矩形边沟施工过程中的安全意识和质量意识，确保施工顺利进行。

请各参建单位认真执行，共同保障工程安全、优质、高效完成。

一、交底目的为确保边坡急流槽施工过程中的安全，提高施工人员的安全意识，预防事故发生，特进行安全技术交底。

二、施工人员所有参与边坡急流槽施工的施工人员及管理人员。

三、交底内容1. 施工准备（1）熟悉工程图纸、施工方案及安全技术措施，了解边坡急流槽的结构、尺寸、材料要求等。

（2）检查施工设备、工具、材料是否符合要求，确保安全可靠。

（3）了解施工现场环境，制定应急措施。

2. 施工过程安全注意事项（1）施工人员应穿戴好个人防护用品，如安全帽、安全带、防滑鞋等。

（2）施工前，对施工区域进行清理，确保施工环境整洁。

（3）施工过程中，严格遵守操作规程，严禁违规操作。

（4）施工人员应保持施工区域畅通，避免发生拥堵。

（5）施工过程中，注意观察边坡急流槽的稳定性，发现异常情况立即停止施工，并报告现场负责人。

3. 边坡急流槽施工技术要求（1）边坡急流槽的施工应严格按照设计要求进行，确保施工质量。

（2）施工过程中，严格按照施工顺序进行，确保施工进度。

（3）边坡急流槽的基座、槽体、出口等部位应进行加固处理，提高其稳定性。

（4）施工过程中，注意边坡急流槽与周围环境的协调，避免对周边设施造成损害。

4. 应急措施（1）发生边坡急流槽施工事故时，立即停止施工，保护现场。

（2）迅速组织人员进行救援，并及时报告现场负责人。

（3）根据事故情况，采取相应的应急措施，如疏散人员、关闭设备、隔离事故现场等。

（4）事故发生后，做好事故调查和处理工作，总结经验教训，防止类似事故再次发生。

四、交底要求1. 施工人员必须认真听取安全技术交底，了解施工过程中的安全注意事项。

2. 施工过程中，严格执行安全技术措施，确保施工安全。

3. 施工人员应主动学习安全技术知识，提高自身安全意识。

4. 施工现场负责人应加强对施工过程的安全监管，确保施工安全。

5. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全素质。

五、签字确认施工单位（盖章）：____________项目负责人：____________安全员：____________施工人员：____________注：本模板仅供参考，具体内容应根据实际工程情况进行调整。
