电机驱动器模组方案

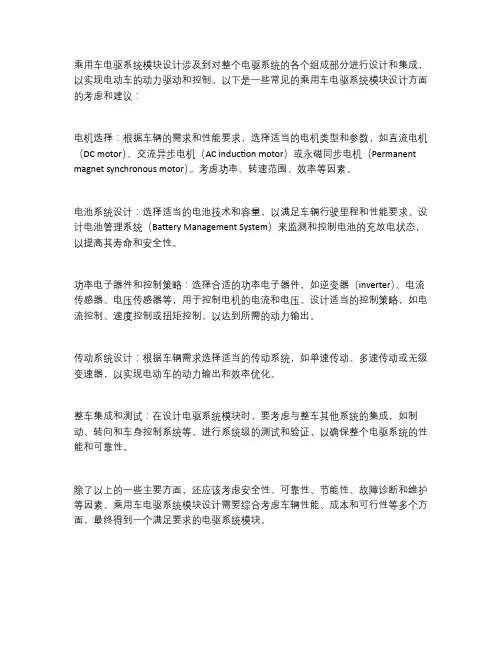

乘用车电驱系统模块设计涉及到对整个电驱系统的各个组成部分进行设计和集成，以实现电动车的动力驱动和控制。

以下是一些常见的乘用车电驱系统模块设计方面的考虑和建议：
电机选择：根据车辆的需求和性能要求，选择适当的电机类型和参数，如直流电机（DC motor）、交流异步电机（AC induction motor）或永磁同步电机（Permanent magnet synchronous motor）。

考虑功率、转速范围、效率等因素。

电池系统设计：选择适当的电池技术和容量，以满足车辆行驶里程和性能要求。

设计电池管理系统（Battery Management System）来监测和控制电池的充放电状态，以提高其寿命和安全性。

功率电子器件和控制策略：选择合适的功率电子器件，如逆变器（inverter）、电流传感器、电压传感器等，用于控制电机的电流和电压。

设计适当的控制策略，如电流控制、速度控制或扭矩控制，以达到所需的动力输出。

传动系统设计：根据车辆需求选择适当的传动系统，如单速传动、多速传动或无级变速器，以实现电动车的动力输出和效率优化。

整车集成和测试：在设计电驱系统模块时，要考虑与整车其他系统的集成，如制动、转向和车身控制系统等。

进行系统级的测试和验证，以确保整个电驱系统的性能和可靠性。

除了以上的一些主要方面，还应该考虑安全性、可靠性、节能性、故障诊断和维护等因素。

乘用车电驱系统模块设计需要综合考虑车辆性能、成本和可行性等多个方面，最终得到一个满足要求的电驱系统模块。

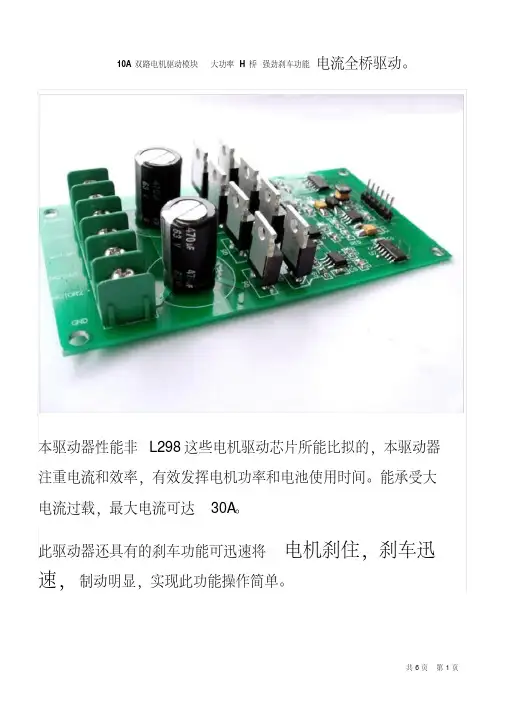

10A双路电机驱动模块大功率H桥强劲刹车功能电流全桥驱动。

本驱动器性能非L298这些电机驱动芯片所能比拟的，本驱动器注重电流和效率，有效发挥电机功率和电池使用时间。

能承受大电流过载，最大电流可达30A。

此驱动器还具有的刹车功能可迅速将电机刹住，刹车迅速，制动明显，实现此功能操作简单。

本驱动器采用完整的两片半桥驱动芯片＋极低内阻的N沟道MOSFET组成。

完整的两片半桥驱动芯片可靠的驱动方式，使MOSFET的开关损耗降至最低。

提高电源利用率。

MOSFET驱动芯片自带硬件刹车功能和电能反馈功能。

本驱动器优于集成功率芯片方案功率余量低和其他半桥组合方
案中时序协调复杂问题和互补驱动问题。

MOSFET采用N沟道IRF3205 MOSFET，使用两片专用半桥驱动芯片，对上管采用自举电容，使上管有足够的驱动电压，可快速使MOSFET沟道打开，提高电机的加速曲率，同时也能迅速的为电机制动。

这可以使的的小车能迅速启动也能迅速杀车。

• •
中低端HMI的组成框图
Interface Processor
NXP/FSL Cortex-M4 with LCD Controller
Display
背光控制 CAN 中低端 处理器 External-BUS 背光板 FPGA RGB控制 LCD Display
1.Tianma/Truly LCD Display 2.NSC背光板驱 动 3.TE触摸屏

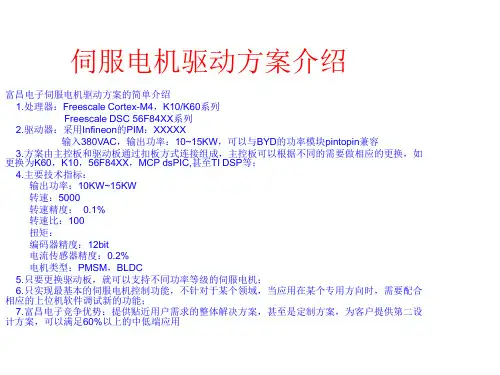

Motor Control伺服电机驱 动器框图
FSL DSC83xx Cortex-M4 MCP disPIC30/33
AMS/NXP Avago/FSC Hi-speed Optocouple Mag-Encoder Avago Optical or
Input Signal
High Speed O.P High Speed O.P
DAC Encoder
Display GUI MCU Keyboard High Speed O.P
Gete Driver Mosfet IGBT Driver IPM
DSP MCU ASIC
FSC Gate Driver /IPM/IGBT ON Rectifier/Mosfet IR IGBT Driver IPM,Mosefet ST/Vishay MoosfetIGBT BYD/IXYS IGBT/IPM/PIM
AC-DC
整流电路
MCP/WIZnet WIFI module CYP 2.4G
NSC/ON General ADC High speed ADC
220V/380VAC
富昌支持客户的方式
• 富昌支持客户的方式 1.直接帮助客户设计 2.提供参考设计方案 3.提供主MCU/DSC相关资料及的demoboard 4.共同开发新的功能应用 所有的支持模式中，基本算法IP属于富昌，在一 定的条件下可以开放API，Sourcecode等给客户。

电机驱动解决方案一、概述电机驱动解决方案是指为了实现电机的正常运转和控制，采用特定的电路、设备和控制算法来驱动电机的技术方案。

电机驱动解决方案广泛应用于各种领域，如工业自动化、交通运输、家电、机器人等。

本文将详细介绍电机驱动解决方案的基本原理、常用技术和应用领域。

二、基本原理电机驱动解决方案的基本原理是通过电路和控制算法将电源提供的电能转化为电机所需的电能，并控制电机的转速、转向和负载等参数。

一般来说，电机驱动解决方案由以下几个主要组成部分构成：1. 电源模块：负责将外部电源提供的直流或交流电转化为电机所需的电能。

常见的电源模块有直流电源和交流变频器，根据电机的不同需求选择合适的电源模块。

2. 电机控制器：负责控制电机的转速、转向和负载等参数。

电机控制器通常由微控制器或数字信号处理器组成，通过接收传感器反馈的信息和运算控制算法，实现对电机的精确控制。

3. 电机驱动器：负责将电机控制器输出的信号转化为电机所需的电流和电压，并驱动电机正常运转。

电机驱动器通常采用功率放大器或集成电路来实现。

4. 传感器：用于监测电机的状态和环境参数，如电流、转速、温度等。

传感器的反馈信息可以提供给电机控制器进行实时控制和保护。

三、常用技术1. PWM调制技术：脉宽调制（PWM）是一种常用的电机驱动技术，通过改变脉冲的宽度和占空比来控制电机的转速。

PWM调制技术具有调速范围广、控制精度高和效率高等优点，被广泛应用于各种电机驱动解决方案中。

2. 矢量控制技术：矢量控制是一种基于电机数学模型的高级控制技术，通过精确计算和控制电机的电流和磁场矢量，实现对电机的精确控制。

矢量控制技术具有响应速度快、转矩平滑和抗扰性强等优点，适用于对电机控制要求较高的应用领域。

3. 闭环控制技术：闭环控制是一种基于反馈机制的控制技术，通过传感器对电机状态进行实时监测和反馈，实现对电机的闭环控制。

闭环控制技术可以减小系统误差、提高稳定性和抗干扰能力，适用于对电机运行精度要求较高的场合。

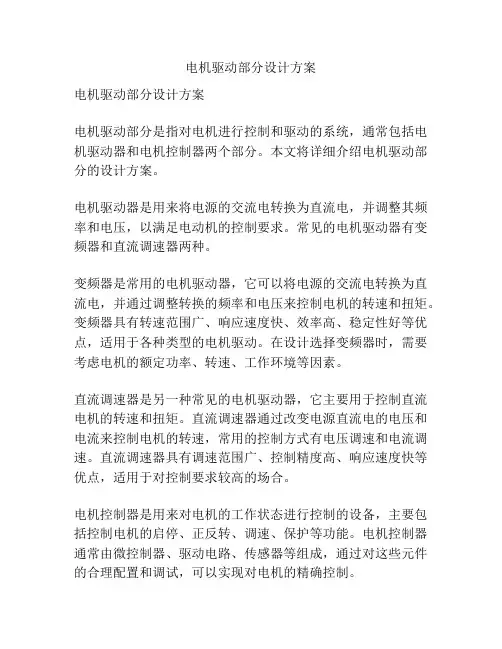

电机驱动部分设计方案电机驱动部分设计方案电机驱动部分是指对电机进行控制和驱动的系统，通常包括电机驱动器和电机控制器两个部分。

本文将详细介绍电机驱动部分的设计方案。

电机驱动器是用来将电源的交流电转换为直流电，并调整其频率和电压，以满足电动机的控制要求。

常见的电机驱动器有变频器和直流调速器两种。

变频器是常用的电机驱动器，它可以将电源的交流电转换为直流电，并通过调整转换的频率和电压来控制电机的转速和扭矩。

变频器具有转速范围广、响应速度快、效率高、稳定性好等优点，适用于各种类型的电机驱动。

在设计选择变频器时，需要考虑电机的额定功率、转速、工作环境等因素。

直流调速器是另一种常见的电机驱动器，它主要用于控制直流电机的转速和扭矩。

直流调速器通过改变电源直流电的电压和电流来控制电机的转速，常用的控制方式有电压调速和电流调速。

直流调速器具有调速范围广、控制精度高、响应速度快等优点，适用于对控制要求较高的场合。

电机控制器是用来对电机的工作状态进行控制的设备，主要包括控制电机的启停、正反转、调速、保护等功能。

电机控制器通常由微控制器、驱动电路、传感器等组成，通过对这些元件的合理配置和调试，可以实现对电机的精确控制。

在设计电机控制器时，需要考虑以下几个方面：1. 系统的稳定性和可靠性：电机控制器需要能够保证良好的系统稳定性，避免出现不稳定的振荡和严重的失控现象；同时，还需要具备较高的可靠性，能够在长时间运行和恶劣环境条件下工作。

2. 控制精度和响应速度：电机控制器需要能够实现对电机的精确控制，包括转速、扭矩等参数的精确调节；同时，还需要具备较快的响应速度，能够在很短的时间内适应控制要求的变化。

3. 功率因数和能效：电机控制器需要能够实现较高的功率因数，以减少电网的无功负荷；同时，还需要具备较高的能效，以达到节能减排的目的。

4. 保护功能：电机控制器需要具备完备的保护功能，能够对电机进行过流、过载、过热等故障的检测和保护，保证电机的安全运行。

3.4 电机驱动模块车模原配的直流电机是智能循迹车的前进动力来源，使用7.2V电池直接为其供电，同时采用相应的调速设备对电机速度进行控制，实现智能循迹车的速度控制。

3.4.1电机驱动方式智能循迹车使用的为直流电机，在这里只介绍直流电机的驱动方式。

目前直流电机的调速方式主要有：调节励磁电流和调节电枢电压。

常见的直流电机，其磁场都是固定的，内部是不可调的永磁体，所以调节励磁电流的方法不可行，下面重点介绍调节电枢电压的调速方式。

调节电枢电压的方式也分为两种：可控硅调压和PWM调节。

对于小功率的直流电机最方便、应用最广泛的调速方式就是PWM调节配合H桥或半桥。

20世纪70年代以前，以晶闸管为基础组成的相控整流装置是运动控制系统直流传动中主要使用的变流装置，但由于晶闸管属于半控型器件，使其构成的V －M系统的性能受到一定的限制。

20世纪70年代以后，随着电力电子技术的发展，出现了全控型器件－－门极可关断晶闸管（GTO）、电力场效应晶体管（Power －MOSFET）、绝缘栅极双极晶体管（IGBT），直流电机控制领域向高精度方向发展，PWM驱动装置在中小功率场合，有着晶闸管驱动装置无法比拟的优点，例如：调速范围宽、快速性好、电流波形系数好、功率因数好等。

PWM（Pulse Width Modulation）控制——脉冲宽度调制技术，通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。

最终确定智能车电机驱动设计采用MOS管与PWM相结合实现了对电机的调速。

3.4.2全桥和半桥原理全桥和半桥都是利用直流斩波的原理，直流斩波基本结构和原理，如图1所示：图1 直流斩波原理如图1所示，a）原理图中，S 表示电力电子开关器件，VD 表示续流二极管。

当S导通时，直流电源电压U s 加到电机上；当S关断时，直流电源与电机脱开，电动机电枢电流经VD 续流，两端电压接近于零。

如此反复，电枢端电压波形如图，好像是电源电压U s在t on 时间内被接上，又在T –t on 时间内被斩断，故称“斩波”。

步进电机驱动器方案引言步进电机是一种能够将电力信号转化为机械运动的设备，被广泛应用于各种自动化系统中。

步进电机的驱动方式决定了其在系统中的性能和精度。

本文将介绍几种常见的步进电机驱动器方案，分析其特点和适用范围。

一、直流驱动器方案直流驱动器是一种最常见的步进电机驱动器方案之一。

它通过直流电源和H桥电路来控制步进电机的旋转。

该方案具有以下特点：1. 简单可靠：直流驱动器方案的电路相对简单，易于实现和维护。

2. 精度较低：由于直流驱动器方案无法提供闭环控制和精确的电流驱动，因此其驱动精度相对较低。

3. 适用范围广：直流驱动器方案适用于一些要求不那么高的应用场景，如低精度打印机、门禁系统等。

二、脉冲驱动器方案脉冲驱动器方案采用脉冲信号控制步进电机的运动。

它通过控制脉冲信号的频率、峰值和占空比来实现步进电机的转动。

该方案具有以下特点：1. 高精度：脉冲驱动器方案可以实现高精度的控制，可达到微步驱动，提高系统的运动精度。

2. 复杂控制：脉冲驱动器方案需要精确控制脉冲信号的参数，对控制系统的算法和硬件要求较高。

3. 应用广泛：脉冲驱动器方案适用于许多要求高精度控制的场景，如制造业中的自动化装配线、精密仪器等。

三、闭环控制驱动方案闭环控制驱动方案是一种通过反馈控制来实现步进电机控制的方案。

它通过传感器反馈步进电机的位置信息，实时调整驱动信号，以达到精确控制的目的。

该方案具有以下特点：1. 高精度：闭环控制驱动方案可以实现非常高的位置控制精度，减小步进电机的非线性误差和震动。

2. 复杂昂贵：闭环控制驱动方案的实现较为复杂，需要采用传感器进行位置反馈，同时增加了硬件和算法的成本。

3. 高要求应用：闭环控制驱动方案适用于对位置精度要求极高的场景，如医疗设备、半导体制造等。

结论在步进电机的驱动器方案中，直流驱动器方案简单可靠，适用于一些不对精度要求过高的应用场景。

脉冲驱动器方案具有较高的控制精度，适用于大多数精密控制应用。

电动机驱动器功率优化设计方案建模与仿真分析随着电动汽车和工业机械的迅速发展，电动机驱动器功率优化设计成为了一个重要的技术领域。

通过合理的设计方案，可以提高驱动系统的效率和性能，从而降低能源消耗、减少排放和延长电池寿命。

因此，本文将介绍电动机驱动器功率优化设计方案的建模与仿真分析。

在电动机驱动器功率优化设计中，一个有效的方法是利用系统建模与仿真。

通过建立模型，我们可以分析系统的结构、特性和相互关系，从而提出优化设计方案。

以下是一个典型的电动机驱动器功率优化设计方案的建模与仿真分析步骤：步骤一：收集驱动器的基本参数和需求在设计之前，我们需要了解电动机驱动器的基本参数，例如电机类型、额定功率、额定电压、最大转速等。

此外，还需要明确设计的需求，例如提高效率、降低成本等。

步骤二：建立电动机驱动器的数学模型根据电动机驱动器的参数和需求，我们可以利用电气学和电机学的知识建立相应的数学模型。

这个模型可以描述电动机驱动器的动态响应、功率输出和控制特性。

常见的建模方法包括离散时间模型和连续时间模型。

步骤三：优化设计方案的制定基于建立的数学模型，我们可以通过仿真分析来评估不同的设计方案。

通过改变电机参数、控制策略和驱动器拓扑结构等，我们可以得到不同设计方案的性能和效果。

优化设计方案的目标可以是提高效率、增加输出功率、降低成本等。

步骤四：基于仿真数据进行模型验证在制定设计方案之后，我们需要验证模型的准确性和可靠性。

通过将仿真结果与实际测试数据进行对比，我们可以评估模型的精度。

如果模型的预测结果与实际测试数据相一致，那么该模型就可以被认为是有效的。

步骤五：性能分析与优化通过对仿真结果的分析，我们可以评估不同设计方案的性能。

例如，我们可以比较不同设计方案的效率、输出功率、控制精度等指标。

基于分析的结果，我们可以确定最佳的设计方案，或者进一步优化已有的设计。

步骤六：设计方案实施与测试在确定最佳的设计方案之后，我们需要将其实施到实际的驱动系统中。

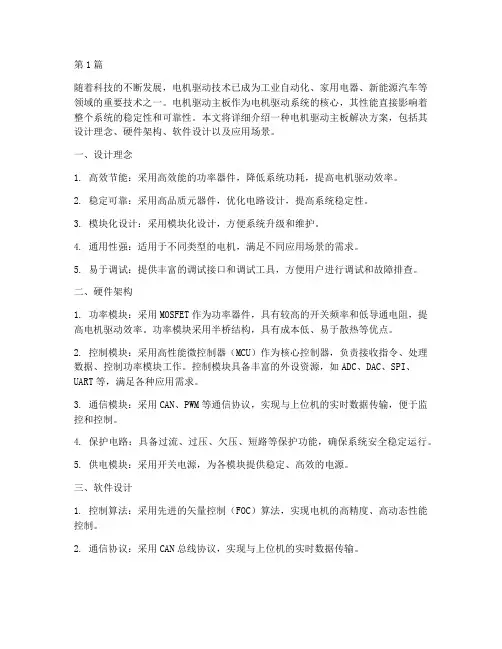

第1篇随着科技的不断发展，电机驱动技术已成为工业自动化、家用电器、新能源汽车等领域的重要技术之一。

电机驱动主板作为电机驱动系统的核心，其性能直接影响着整个系统的稳定性和可靠性。

本文将详细介绍一种电机驱动主板解决方案，包括其设计理念、硬件架构、软件设计以及应用场景。

一、设计理念1. 高效节能：采用高效能的功率器件，降低系统功耗，提高电机驱动效率。

2. 稳定可靠：采用高品质元器件，优化电路设计，提高系统稳定性。

3. 模块化设计：采用模块化设计，方便系统升级和维护。

4. 通用性强：适用于不同类型的电机，满足不同应用场景的需求。

5. 易于调试：提供丰富的调试接口和调试工具，方便用户进行调试和故障排查。

二、硬件架构1. 功率模块：采用MOSFET作为功率器件，具有较高的开关频率和低导通电阻，提高电机驱动效率。

功率模块采用半桥结构，具有成本低、易于散热等优点。

2. 控制模块：采用高性能微控制器（MCU）作为核心控制器，负责接收指令、处理数据、控制功率模块工作。

控制模块具备丰富的外设资源，如ADC、DAC、SPI、UART等，满足各种应用需求。

3. 通信模块：采用CAN、PWM等通信协议，实现与上位机的实时数据传输，便于监控和控制。

4. 保护电路：具备过流、过压、欠压、短路等保护功能，确保系统安全稳定运行。

5. 供电模块：采用开关电源，为各模块提供稳定、高效的电源。

三、软件设计1. 控制算法：采用先进的矢量控制（FOC）算法，实现电机的高精度、高动态性能控制。

2. 通信协议：采用CAN总线协议，实现与上位机的实时数据传输。

3. 人机交互：通过LCD显示屏或上位机软件，实现参数设置、故障显示、实时监控等功能。

4. 调试工具：提供丰富的调试接口和调试工具，方便用户进行调试和故障排查。

四、应用场景1. 工业自动化：适用于各种工业设备，如数控机床、机器人、电梯等。

2. 家用电器：适用于洗衣机、空调、冰箱等家电产品。

3. 新能源汽车：适用于电动汽车、混合动力汽车等新能源汽车。

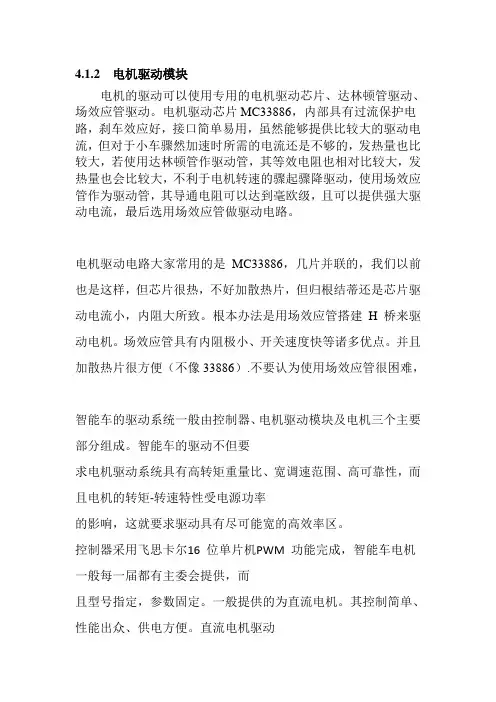

4.1.2 电机驱动模块电机的驱动可以使用专用的电机驱动芯片、达林顿管驱动、场效应管驱动。

电机驱动芯片MC33886，内部具有过流保护电路，刹车效应好，接口简单易用，虽然能够提供比较大的驱动电流，但对于小车骤然加速时所需的电流还是不够的，发热量也比较大，若使用达林顿管作驱动管，其等效电阻也相对比较大，发热量也会比较大，不利于电机转速的骤起骤降驱动，使用场效应管作为驱动管，其导通电阻可以达到毫欧级，且可以提供强大驱动电流，最后选用场效应管做驱动电路。

电机驱动电路大家常用的是MC33886，几片并联的，我们以前也是这样，但芯片很热，不好加散热片，但归根结蒂还是芯片驱动电流小，内阻大所致。

根本办法是用场效应管搭建H桥来驱动电机。

场效应管具有内阻极小、开关速度快等诸多优点。

并且加散热片很方便（不像33886）.不要认为使用场效应管很困难，智能车的驱动系统一般由控制器、电机驱动模块及电机三个主要部分组成。

智能车的驱动不但要求电机驱动系统具有高转矩重量比、宽调速范围、高可靠性，而且电机的转矩‐转速特性受电源功率的影响，这就要求驱动具有尽可能宽的高效率区。

控制器采用飞思卡尔16 位单片机PWM 功能完成，智能车电机一般每一届都有主委会提供，而且型号指定，参数固定。

一般提供的为直流电机。

其控制简单、性能出众、供电方便。

直流电机驱动模块一般使用H 型全桥式电路实现电机驱动功能。

2.6 电机驱动电路设计对于电机驱动电路，我们用全桥驱动电路作为电机的驱动。

主要是看好它控制简单，并且驱动能力也不错。

用全桥可以让车模在高速入弯时顺利刹车减速入弯。

两片英飞凌公司的PN 型半桥芯片BTS7960 联立就可以组成全桥。

BTS7960封装及管脚分配如图2-5 所示。

这种方案较之其他常规的MOS 管H桥有多方优势。

只两片芯片，硬件电路简单，并且减轻车模重量。

我们就是采用两个半桥联立成的全桥作为电机驱动电路。

实际应用中我们采用4 片半桥芯片，两两并联组成全桥，做出来的电路板尺寸只有：37.2mm×32.7mm，如图2-6 所示。

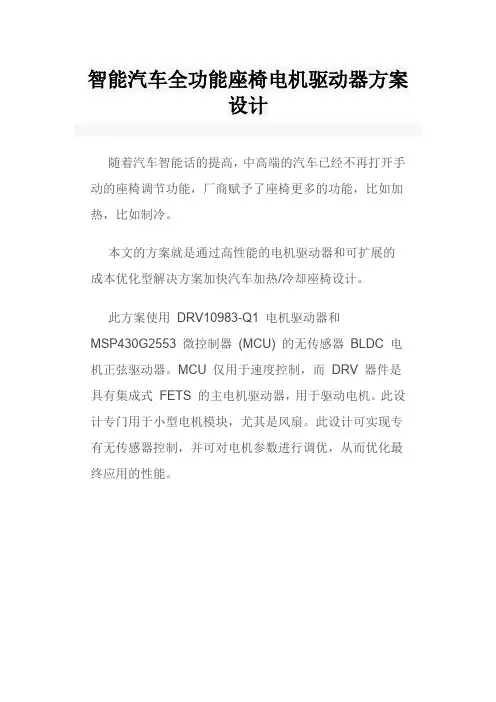

智能汽车全功能座椅电机驱动器方案设计随着汽车智能话的提高，中高端的汽车已经不再打开手动的座椅调节功能，厂商赋予了座椅更多的功能，比如加热，比如制冷。

本文的方案就是通过高性能的电机驱动器和可扩展的成本优化型解决方案加快汽车加热/冷却座椅设计。

此方案使用DRV10983-Q1 电机驱动器和MSP430G2553 微控制器(MCU) 的无传感器BLDC 电机正弦驱动器。

MCU 仅用于速度控制，而DRV 器件是具有集成式FETS 的主电机驱动器，用于驱动电机。

此设计专门用于小型电机模块，尤其是风扇。

此设计可实现专有无传感器控制，并可对电机参数进行调优，从而优化最终应用的性能。

其主要的特色包括：12V 驱动器，能够以正弦换向方式驱动三相无刷直流(BLDC) 电机单层设计可降低制造成本使用专有的无传感器控制方案提供连续正弦波驱动，从而显著降低纯音MCU 可处理速度输入、控制环路并对电机参数进行编程DRV10983-Q1 提供的输出转换率和频率配置可增加EMC 性能调优灵活性DRV10983-Q1器件是一款三相无传感器电机驱动器，集成了功率MOSFET，可提供高达2 A的连续驱动电流。

该器件专为成本敏感，低噪声，低外部元件数量而设计风扇和泵应用。

DRV10983-Q1器件可将寄存器设置保持在4.5 V，并在电源电压低至6.2 V时为电机提供电流。

如果电源电压高于28 V，器件将停止驱动电机并保护DRV10983-Q1电路。

此功能能够处理高达45 V的负载突降情况。

这个器件有两个版本：DRV10983Q：sleep versionDRV10983SQ：standby versionDRV10983-Q1器件采用专有的无传感器控制方案，可提供连续的正弦驱动，从而显着降低通常由于换向而产生的纯音声学。

设备的接口设计简单灵活。

可以通过PWM，模拟或I 2 C输入直接控制电机。

同时通过FG引脚和I 2 C 接口提供电机速度反馈。

电机驱动方案一、电机类型与特性电机的选择是整个驱动方案的基础，它决定了后续驱动器、控制系统以及电源设计的方向。

目前市场上有多种类型的电机，包括直流电机、交流电机、步进电机和伺服电机等。

根据项目需求，我们选定[电机类型]作为主驱动电机。

这种电机具有[描述电机的主要特性，如转速范围、扭矩输出、效率、噪音水平等]的特点，能够满足我们的应用需求。

二、驱动器选择与配置针对所选电机类型，我们选择了[驱动器品牌及型号]作为驱动设备。

该驱动器具有[描述驱动器的主要特性，如功率范围、控制精度、接口类型等]，能够匹配电机的性能，实现稳定的驱动效果。

在配置时，我们需根据电机的额定电压、电流以及控制需求来设置驱动器的参数。

三、控制系统设计控制系统是电机驱动方案的核心，它负责接收指令并控制驱动器的工作状态。

我们采用[控制系统方案，如基于PLC、单片机或DSP等]的设计方案，通过编程实现电机的启动、停止、转向以及速度调节等功能。

控制系统还应具备通信接口，以便与外部设备或上位机进行数据交换。

四、电源与电路布局电源为电机和驱动器提供必要的电能，其稳定性直接影响到驱动效果。

我们选用[电源类型及规格]，确保提供稳定的电压和电流。

在电路布局方面，应注意减少干扰和提高可靠性，采用合理的布线方式和防护措施，避免电磁干扰和短路等问题。

五、速度与精度控制速度与精度是电机驱动方案的重要性能指标。

我们通过调整驱动器的参数和控制系统的算法，实现精确的速度控制。

此外，为提高精度，我们还采用了[如编码器、传感器等]进行位置或速度反馈，构成闭环控制系统。

六、故障检测与保护为保障电机驱动系统的稳定运行，我们设计了故障检测与保护机制。

系统能够实时监测电机和驱动器的运行状态，一旦发现异常（如过载、过热、短路等），将自动采取保护措施（如降低功率、切断电源等），避免设备损坏和事故发生。

七、环境适应性考虑电机驱动系统的工作环境可能多样且复杂，因此我们在设计时充分考虑了环境适应性。

电机驱动解决方案1. 概述电机驱动解决方案是指为电机提供稳定、高效的驱动力的技术方案。

电机驱动解决方案在工业、汽车、家电等领域广泛应用，能够实现电机的精确控制和高效能输出。

本文将详细介绍电机驱动解决方案的原理、应用场景以及相关技术。

2. 原理电机驱动解决方案的核心原理是通过控制电流和电压来实现对电机的驱动。

常见的电机驱动方式有直流电机驱动和交流电机驱动。

2.1 直流电机驱动直流电机驱动采用直流电源供电，通过控制电流的大小和方向来控制电机的转速和转向。

常见的直流电机驱动器有直流电机控制器和直流电机驱动模块。

直流电机驱动解决方案具有响应速度快、控制精度高的特点，适用于需要精确控制转速和转向的场景。

2.2 交流电机驱动交流电机驱动采用交流电源供电，通过调节电压和频率来控制电机的转速和转向。

常见的交流电机驱动器有变频器和电机控制器。

交流电机驱动解决方案具有结构简单、成本低的特点，适用于大功率、大转矩的应用场景。

3. 应用场景电机驱动解决方案广泛应用于各个行业，以下列举几个常见的应用场景：3.1 工业自动化在工业自动化领域，电机驱动解决方案被广泛应用于机械设备、生产线、机器人等设备的驱动系统。

通过精确控制电机的转速和转向，实现自动化生产过程的高效、稳定运行。

3.2 汽车工业在汽车工业中，电机驱动解决方案被应用于电动汽车、混合动力汽车等新能源汽车的驱动系统。

通过电机驱动解决方案，实现汽车的高效能输出和节能减排。

3.3 家电领域在家电领域，电机驱动解决方案被应用于空调、洗衣机、冰箱等家电产品的驱动系统。

通过电机驱动解决方案，实现家电产品的高效、稳定运行，提升用户体验。

4. 技术方案电机驱动解决方案的技术方案主要包括电机控制器、传感器、驱动器和通信模块等组成。

4.1 电机控制器电机控制器是电机驱动解决方案的核心组件，负责控制电机的转速和转向。

电机控制器通常采用高性能的微控制器或数字信号处理器，具备高精度的控制算法和丰富的接口功能。

敬请登录网站在线投稿 2018年第6期7图9 使用智能终端登录云服务器图综上所述,该套应用了互联网+技术的多媒体中央控制系统是对传统设备性能的一次尝试性创新,但因系统运行时间不长㊁场所较少,其性能方面还有很多地方值得测试,使之不断地改进和提高㊂参考文献[1]李廷.计算机信息技术存储平台的开发与应用[J ].电子技术与软件工程,2017(23):146.[2]黄根勇.应用TM S 320D M 8168数字媒体处理器的视频服务器设计[J ].电子技术与软件工程,2017(23):177178.[3]J u n -f e n g Z h a n g .S t u d y o n I n t e l l i g e n t T e r m i n a l S ys t e m B a s e d o n A n d r i o d f o r D i s t a n c e L e a r n i n g [C ]//P r o c e e d i n gs o f J o i n t I n t e r n a t i o n a l I n f o r m a t i o n T e c h n o l o g y ,M e c h a n i c a l a n d E l e c -t r o n i c E n g i n e e r i n g Co n f e r e n c e (J I M E C 2016),2016.[4]B o K o n g .A N o v e l H y b r i d D i s t r i b u t e d S t o r a g e S t r a t e g y fo r S p a c e I n f o r m a t i o n N e t w o r k [C ]//I E E E B e i j i n g Se c t i o n ,G l o b -a l U n i o n A c a d e m y of S c i e n c e a n d T e c h n o l og y ,Ch o n g qi n gG l o b a l U n i o n A c a d e m y o f S c i e n c e a n d T e c h n o l o g y.P r o c e e d -i n g s o f 2016I E E E A d v a n c e d I n f o r m a t i o n M a n a ge m e n t ,C o m -m u n i c a t e s ,E l e c t r o n i c a n d A u t o m a t i o n C o n t r o l C o nf e r e n c e(I M C E C 2016),2016.[5]X i a o l o n g X u ,J i n g l a n Z h o u ,X i n h e n g W a n g,e t a l .M u l t i -a u -t h o r i t y p r o x y r e -e n c r y pt i o n b a s e d o n C P A B E f o r c l o u d s t o r -a g e s y s t e m s [J ].J o u r n a l o f S y s t e m s E n g i n e e r i n g a n d E l e c -t r o n i c s ,2016,27(1):211223.[6]H u a K a n g .M o b i l e T e r m i n a l S e r v i c e P l a t f o r m o n I n t e l l i ge n t C a m p u s [C ]//S i n g a p o r e M a n a g e m e n t a n d S po r t s S c i e n c e I n -s t i t u t e ,S i n g a p o r e .I n f o r m a t i o n ,B u s i n e s s a n d M a n a ge m e n t (L e c t u r e N o t e s i n M a n a ge m e n t S c i e n c e V o l u m e 49),2015.[7]杨照清.模块化多媒体网络中央控制系统的设计与实现[D ].大连:大连理工大学,2015.[8]刘和连.多媒体教室网络智能化中央控制系统的设计与建设[J ].中国医学教育技术,2015,29(2):157161.[9]王永国,王硕,赵海洲.基于A R M 11处理器的多媒体教学网络中央控制系统设计[J ].电子技术与软件工程,2014(19):143.[10]王硕.多媒体教室无线网络控制系统的结构设计[J ].产业与科技论坛,2014,13(16):6970.(责任编辑:薛士然 收稿日期:2018-03-05)安森美半导体电机驱动模组解决方案套件搭配A r d u i n o M I C R O *1来简化电机驱动设计电机驱动器的种类相当多,以配合驱动不同的电机种类(步进㊁直流有刷㊁直流无刷),这使得在设计电机驱动方案时变得比较复杂,对于需要使用电机来开发应用的设计工程师而言,得花费大量时间来选择器件㊂该过程通常需要深入了解器件的详情,包括规格㊁功能和外部电路设计配置㊂工程师们也需要在原型设计上投入大量资源和精力,它需要调整外部组件或者所使用电机的行为模式,甚至得找到一个案例来研究样本,通常在完成最终设计之前需要进行多次迭代㊂如今,已经有更方便的做法,可以大幅简化电机驱动设计㊂安森美半导体的电机驱动器L V 8548M C ,它可以作为双通道H 桥直流电机驱动器或单通道步进驱动器,占用空间小,外部组件数量最少㊂它支持4~16V 的单电源供电,并兼容3.3V 和5V 控制输入㊂L V 8548M C 采用高达1A 直流驱动电流,支持正向/反向㊁制动㊁续流,并且具有R D S O N <1Ω(典型值),低待机电流(<1μA )和在150ʎC (最小值)时热关断功能㊂目标应用包括冰箱㊁热水器㊁P O S 打印机和舞台灯等㊂L V 8548M C 专注于需要简单驱动单一电源的电机,且无需进行外部调整的应用,以及需要更小的电路板空间来实现小型化的应用,除了紧凑型10引脚封装的旁路电容外,不需要其它外部组件㊂L V 8548M C 是12V 步进电机和有刷直流电机控制应用的最佳解决方案㊂电机驱动器模组解决方案套件可缩短开发流程,使工程师能够轻松快速地驱动不同类型电机的设计和原型设计解决方案㊂安森美半导体的电机驱动器模组解决方案套件提供了一个插入式电机驱动器模组㊁底板㊁A P I 库和友好的图形用户界面(G U I )㊂这种方法可简化设计过程,使只有有限经验和电机驱动知识的工程师能够开始设计各种电机类型,而无需深入了解有刷直流电机㊁步进电机和B L D C 电机类型或电机控制方法㊂配有电动机驱动器模组L V 8548M C 的电动机驱动器模组解决方案套件L V 8548M C S L D G E V B 刚于2018年4月上市㊂安森美半导体的电机驱动模组解决方案套件选择了A r d u i n o M I C R O*1,这是一种业界标准的控制器,已广泛应用于原型开发和教育㊂因此,对于那些首次使用M C U 的工程师也可以轻松开始设计电机驱动应用㊂。

第1篇随着科技的不断发展，电动驱动技术已经成为现代工业、交通和家电等领域的重要技术之一。

电动驱动解决方案的优化与升级，不仅可以提高能源利用效率，降低能源消耗，还能提高设备性能和稳定性。

本文将从电动驱动技术的背景、分类、关键技术与解决方案等方面进行详细阐述。

一、电动驱动技术背景1. 电动驱动技术发展历程电动驱动技术起源于19世纪，随着电力工业的快速发展，电动驱动技术逐渐成为工业、交通和家电等领域的重要技术。

从早期的直流电机、交流电机到现代的变频调速电机，电动驱动技术经历了多次革新。

2. 电动驱动技术发展趋势（1）高效节能：提高电机效率，降低能源消耗，实现绿色环保。

（2）智能化：利用传感器、控制器等智能化技术，实现电机运行状态的实时监测和优化。

（3）模块化：将电机、控制器、驱动器等模块化设计，提高系统集成度和灵活性。

（4）轻量化：采用新型材料，降低电机重量，提高设备性能。

二、电动驱动分类1. 直流电机驱动直流电机驱动系统主要由直流电机、控制器、驱动器和电源组成。

直流电机具有结构简单、调速性能好等优点，广泛应用于电力、化工、纺织等行业。

2. 交流电机驱动交流电机驱动系统主要由交流异步电机、控制器、驱动器和电源组成。

交流电机具有高效、节能、运行稳定等优点，广泛应用于工业、交通、家电等领域。

3. 伺服电机驱动伺服电机驱动系统主要由伺服电机、控制器、驱动器和电源组成。

伺服电机具有高精度、快速响应、动态性能好等优点，广泛应用于数控机床、机器人、自动化设备等领域。

4. 无刷直流电机驱动无刷直流电机驱动系统主要由无刷直流电机、控制器、驱动器和电源组成。

无刷直流电机具有结构简单、体积小、重量轻等优点，广泛应用于家电、玩具、医疗器械等领域。

三、电动驱动关键技术1. 电机设计技术（1）电磁场设计：优化电机电磁场分布，提高电机效率。

（2）电机结构设计：采用新型材料，降低电机重量，提高电机性能。

2. 控制器技术（1）变频调速技术：通过改变电机供电频率和电压，实现电机转速的调节。

因此电路的有效值功率 P UI 其中 α 为 PWM 波的占空比，U 为电机的供电电压，I
为流过电机的电流，通过改变占空比就能方便的改变电机的驱动功率。若左边为点电平， 右边为高电平，则电机反转。光耦的工作原理是：它的内部是一个二极管和一个光电三 极管组成，当二极管通电导通是发出红外光，是光电三极管导通；二极管的导通一定的 电流，所以电阻 R 的值不能过大，VCC=5V,选取 R=330 欧姆,
I Vcc R 5V
=
330
=15mA 图中的电容都是起滤波的作用，八个二极管都是当电机反转是起泄流的作用。
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术通关，1系电过，力管根保线据护敷生高设产中技工资术艺料0不高试仅中卷可资配以料置解试技决卷术吊要是顶求指层，机配对组置电在不气进规设行范备继高进电中行保资空护料载高试与中卷带资问负料题荷试2下卷2，高总而中体且资配可料置保试时障卷，各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看度并22工且22作尽22下可22都能22可地护以缩1关正小于常故管工障路作高高；中中对资资于料料继试试电卷卷保破连护坏接进范管行围口整，处核或理对者高定对中值某资，些料审异试核常卷与高弯校中扁对资度图料固纸试定，卷盒编工位写况置复进.杂行保设自护备动层与处防装理腐置，跨高尤接中其地资要线料避弯试免曲卷错半调误径试高标方中高案资等，料，编试要5写、卷求重电保技要气护术设设装交备备置底4高调、动。中试电作管资高气，线料中课并敷3试资件且、设卷料中拒管技试试调绝路术验卷试动敷中方技作设包案术，技含以来术线及避槽系免、统不管启必架动要等方高多案中项；资方对料式整试，套卷为启突解动然决过停高程机中中。语高因文中此电资，气料电课试力件卷高中电中管气资壁设料薄备试、进卷接行保口调护不试装严工置等作调问并试题且技，进术合行，理过要利关求用运电管行力线高保敷中护设资装技料置术试做。卷到线技准缆术确敷指灵设导活原。。则对对：于于在调差分试动线过保盒程护处中装，高置当中高不资中同料资电试料压卷试回技卷路术调交问试叉题技时，术，作是应为指采调发用试电金人机属员一隔，变板需压进要器行在组隔事在开前发处掌生理握内；图部同纸故一资障线料时槽、，内设需，备要强制进电造行回厂外路家部须出电同具源时高高切中中断资资习料料题试试电卷卷源试切，验除线报从缆告而敷与采设相用完关高毕技中，术资要资料进料试行，卷检并主查且要和了保检解护测现装处场置理设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

七、控制模式
HT-60 模块通过电压控制模式对电机转速进行调节，通过电流控制模式对电机转矩进行调节。电压 和电流控制模式也可以结合起来以实现某一特定的速度-转矩控制需求。
7.1 电压控制模式
图一是一个典型的电压（速度）控制连线图。一个与所需速度成正比的电压命令输入到管脚 4，此 信号可通过电阻 R3 调节。速度反馈信号通过低通滤波电路 R1 和 C1 对 Tach-out（管脚 15）输出信号 滤波获得。 内部容错放大器可对速度控制回路中的小信号进行补偿。容错放大器的输出与 PWM 比较器 相连。因为电机速度与平均相电压成正比，速度控制实际是通过脉宽比来控制的。如果采用开环速度控 制，管脚 2 应与管脚 8 短接。
逐环电流限制功能通过连接管脚 25、26、12 和 13 来实现。过流保护限值通过过流参考管脚 9 来 设置。此参考值在内部被设定为 1.15V， 但可以通过一外部电阻来调节。
图一、HT-60 模块电压（转速）控制模式连线图 7.2 电流控制模式
图二是一个典型的电流（转矩）控制连线图。一个与所需电流成正比的电压命令输入到管脚 4， 此信号可通过电阻 R3 调节。电流反馈信号（管脚 11）通过内部电流传感器和放大器获得。 内部容错 放大器的输出与 PWM 比较器相连。因为转矩与平均相电流成正比，转矩控制实际是通过脉宽比来控 制的。
算得到。
九、封装形式
树酯或金属气密封装
图三、HT-60 模块与电机的连接图
十、外形尺寸(mm)及模块重量
图四为模块外形尺寸图。模块重量 140 克。
图四、HT-60 模块外形尺寸图
十一、应用实例 11.1 设定条件：
1. PWM 峰值 7.5V(5±2.5V)。 2. 容错放大器输出（管脚 8）在内部与 PWM 比较器相连。
