部分习题参考答案(传感器原理及应用,第4章)

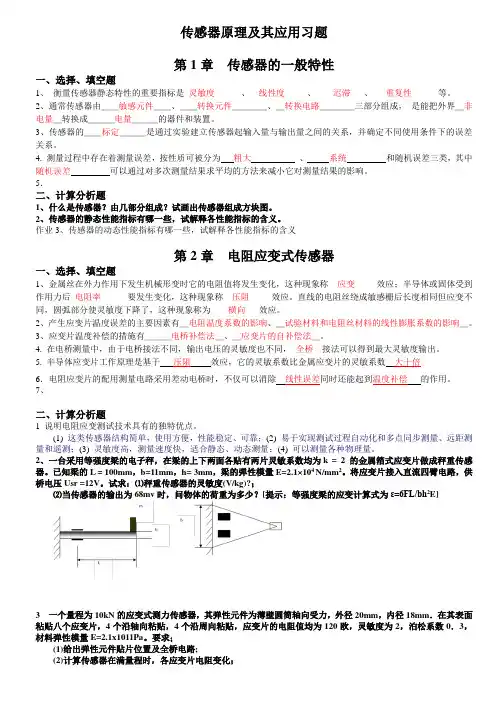

传感器原理及其应用习题第1章传感器的一般特性一、选择、填空题1、衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____ 等。

2、通常传感器由＿＿敏感元件＿＿、＿＿转换元件＿＿＿＿、＿转换电路＿＿＿＿三部分组成，是能把外界＿非电量＿转换成＿＿＿电量＿＿＿的器件和装置。

3、传感器的＿＿标定＿＿＿是通过实验建立传感器起输入量与输出量之间的关系，并确定不同使用条件下的误差关系。

4. 测量过程中存在着测量误差，按性质可被分为粗大、系统和随机误差三类，其中随机误差可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。

5．二、计算分析题1、什么是传感器？由几部分组成？试画出传感器组成方块图。

2、传感器的静态性能指标有哪一些，试解释各性能指标的含义。

作业3、传感器的动态性能指标有哪一些，试解释各性能指标的含义第2章电阻应变式传感器一、选择、填空题1、金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称__应变_____效应；半导体或固体受到作用力后_电阻率______要发生变化，这种现象称__压阻_____效应。

直线的电阻丝绕成敏感栅后长度相同但应变不同，圆弧部分使灵敏度下降了，这种现象称为____横向___效应。

2、产生应变片温度误差的主要因素有＿电阻温度系数的影响、＿试验材料和电阻丝材料的线性膨胀系数的影响＿。

3、应变片温度补偿的措施有＿＿＿电桥补偿法＿、＿应变片的自补偿法＿。

4. 在电桥测量中，由于电桥接法不同，输出电压的灵敏度也不同，_全桥__接法可以得到最大灵敏度输出。

5. 半导体应变片工作原理是基于压阻效应，它的灵敏系数比金属应变片的灵敏系数大十倍6．电阻应变片的配用测量电路采用差动电桥时，不仅可以消除线性误差同时还能起到温度补偿的作用。

7、二、计算分析题1 说明电阻应变测试技术具有的独特优点。

(1)这类传感器结构简单，使用方便，性能稳定、可靠；(2)易于实现测试过程自动化和多点同步测量、远距测量和遥测；(3)灵敏度高，测量速度快，适合静态、动态测量；(4)可以测量各种物理量。

传感器原理及其应用(李艳红、李海华主编)-部分课后习题第一章P10 1、2、5、61.传感器的定义答：传感器是一种以一定精确度把被测量（主要是非电量）转换为与之有确定关系、便于应用的某种物理量（主要是电量）的测量装置。

2.传感器组成及作用答：(1)传感器一般由敏感元件、转换元件、测量电路三部分组成；(2)敏感元件：直接感受被测量，并输出与被测量有确定关系的物理量；转换元件：将敏感元件输出的非电量转换为电量；测量电路：将转换元件输出的电量变换成便于显示、记录、控制和处理的信号3.开环测量系统和闭环测量系统区别答：开环测量系统(1)信息只沿着一个方向传递(2)系统相对误差等于各环节相对误差之和(3)结构简单，但每个环节特性变化都会造成测量误差闭环测量系统(1)有正向通道和反馈通道(2)输入输出关系由反馈环节特性决定，测量处理等环节造成的误差较小4.测量不确定度及其评定方法答：(1)测量不确定度：表征合理赋予被测量值的分散性，与测量结果相联系的参数即结果的可靠性和有效性的怀疑程度(2)不确定度按其评定方法可分为A类评定和B类评定A类评定是用统计方法进行评定。

即对某被测量进行等精度的独立多次重复测量，得到一系列的测得值。

B类评定用非统计分析法，它不是由一系列的测得确定，而是利用影响测得值分布变化的有关信息和资料进行分析，并对测量值进行概率分布估计和分布假设的科学评定B类评定的信息来源有以下6项：①以前的观测数据；②对有关技术资料和测量仪器特性的了解和经验；③生产部门提供的技术说明文件；④校准文件、检定证书或其他文件提供的数据、准确度的等级或级别，包括的输出，从而实现非电量的测量。

(2)金属在外力作用下产生机械形变，其电阻值也发生相应改变的现象。

(3)半导体由于应力的作用而使材料电阻率发生变化的现象称为压阻效应。

2.画出桥式测量电路，并推导直流电桥平衡条件，以及不对称电桥输出电压变化。

答：(1)(2)直流电桥平衡条件上图为负载电阻，→∞时，有：U0=0时，有为电桥平衡条件(3)把电桥平衡条件 代入上式化简，并忽略高阶无穷小量得：3.采用应变片进行测量时为什么要进行温度补偿？常用补偿方法有哪些？P34答：(1)应变片的阻值受环境（包括被测试件的温度）的影响很大。

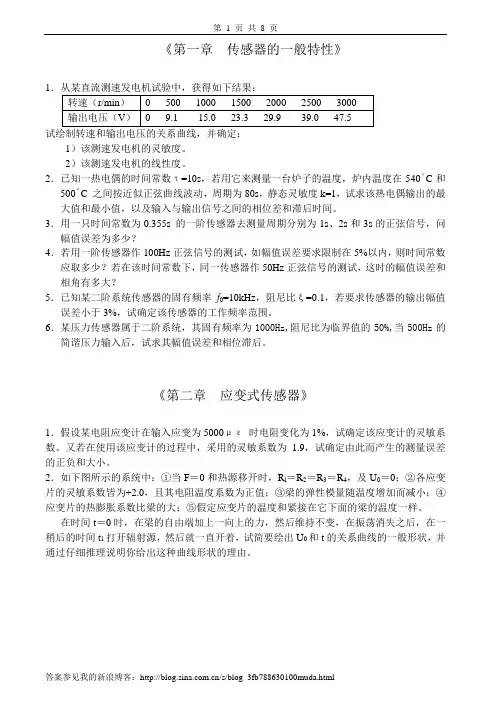

《第一章传感器的一般特性》1试绘制转速和输出电压的关系曲线，并确定：1）该测速发电机的灵敏度。

2）该测速发电机的线性度。

2．已知一热电偶的时间常数τ=10s，若用它来测量一台炉子的温度，炉内温度在540οC和500οC 之间按近似正弦曲线波动，周期为80s，静态灵敏度k=1，试求该热电偶输出的最大值和最小值，以及输入与输出信号之间的相位差和滞后时间。

3．用一只时间常数为0.355s 的一阶传感器去测量周期分别为1s、2s和3s的正弦信号，问幅值误差为多少？4．若用一阶传感器作100Hz正弦信号的测试，如幅值误差要求限制在5%以内，则时间常数应取多少？若在该时间常数下，同一传感器作50Hz正弦信号的测试，这时的幅值误差和相角有多大？5．已知某二阶系统传感器的固有频率f0=10kHz，阻尼比ξ=0.1，若要求传感器的输出幅值误差小于3%，试确定该传感器的工作频率范围。

6．某压力传感器属于二阶系统，其固有频率为1000Hz,阻尼比为临界值的50%,当500Hz的简谐压力输入后，试求其幅值误差和相位滞后。

《第二章应变式传感器》1．假设某电阻应变计在输入应变为5000με时电阻变化为1%，试确定该应变计的灵敏系数。

又若在使用该应变计的过程中，采用的灵敏系数为 1.9，试确定由此而产生的测量误差的正负和大小。

2．如下图所示的系统中：①当F＝0和热源移开时，R l＝R2＝R3＝R4，及U0＝0；②各应变片的灵敏系数皆为+2.0，且其电阻温度系数为正值；③梁的弹性模量随温度增加而减小；④应变片的热膨胀系数比梁的大；⑤假定应变片的温度和紧接在它下面的梁的温度一样。

在时间t＝0时，在梁的自由端加上一向上的力，然后维持不变，在振荡消失之后，在一稍后的时间t1打开辐射源，然后就一直开着，试简要绘出U0和t的关系曲线的一般形状，并通过仔细推理说明你给出这种曲线形状的理由。

3．一材料为钢的实心圆柱形试件，直径d＝10 mm，材料的弹性模量E＝2 ×1011N／m2，泊松比μ＝0.285，试件上贴有一片金属电阻应变片，其主轴线与试件加工方向垂直，如图1所示，若已知应变片的轴向灵敏度k x ＝2，横向灵敏度C=4%，当试件受到压缩力F＝3×104N作用时。

第1章传感器的技术基础1.传感器的定义是什么？答：传感器最早来自于“sensor”一词，就是感觉的意思。

随着传感器技术的发展，在工程技术领域中，传感器被认为是生物体的工程模拟物。

而且要求传感器不但要对被测量敏感，还要就有把它对被测量的响应传送出去的功能，也就是说真正实现能“感”到，会“传”到的功能。

传感器是获取信息的一种装置，其定义可分为广义和狭义两种。

广义定义的传感器是指那些能感受外界信息并按一定规律转换成某种可用信号输出的器件和装置，以满足信息的传输、处理、记录、显示和控制等要求。

这里的“可用信号”是指便于处理、传输的信号，一般为电信号，如电压、电流、电阻、电容、频率等。

狭义定义的传感器是指将外界信息按一定规律转换成电量的装置才叫传感器。

按照国家标准GB7665—87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成”。

国际电工委员会(IEC)将传感器定义为：传感器是测量系统中的一种前置部件，它将输入变量转换成可供测量的信号。

美国测量协会又将传感器定义为“对应于特定被测量提供有效电信号输出的器件”。

传感器也称为变换器、换能器或探测器。

如前所述．感受被测量、并将被测量转换为易于测量、传输和处理的信号的装置或器件称为传感器。

2.简述传感器的主要分类方法。

答：(1)据传感器与外界信息和变换效应的工作原理，可分为物理传感器、化学传感器和生物传感器三大类。

(2)按输入信息分类。

传感器按输入量分类有力敏传感器、位置传感器、液面传感器、能耗传感器、速度传感器、热敏传感器、振动传感器、湿敏传感器、磁敏传感器、气敏传感器、真空度传感器等。

这种分类对传感器的应用很方便。

(3)按应用范围分类。

根据传感器的应用范围的不同，通常分为工业用、民用、科研用、医用、军用传感器等。

按具体使用场合，还可分为汽车用、舰船用、航空航天用传感器等。

如果根据使用目的的不同，还可分为计测用、监测用、检查用、控制用、分析用传感器等。
