ArcGIS Mobile 10开发

  • 格式：docx
  • 大小：1.39 MB
  • 文档页数：20

1、ArcGIS Mobile 10简介正如大家所知，ArcGIS 10目前已经发布，而对于关注Mobile的人们就特别期待ArcGIS Mobile10 的出现了，那么ArcGIS Mobile 10和以往有什么区别的呢，也正如大多数人估计的一样，首先ArcGIS Mobile 10安装程序已经从ArcG IS Server10中剥离了出来。

你可以单独安装ArcGIS Mobile10在你的电脑上，相应的会在你的VS下添加Mobile的类库和组件。

首先看一下ArcGIS10的安装界面，已经被汉化了对于英语吃力的人来说，这无疑是一个好的消息当ArcGIS10安装程序被分离后，又有哪些界面可供使用呢，现在我们就来看一下在安装目录下看到有Mobile Project Center程序，整个程序以前在9.3的时候是没有的，它是集成在ArcGIS Server Manage中，现在安装程序已经独立，自然Project Center也就独立出来了，Mobile Project Center主要的作用是创建和管理用于移动设备的ArcGIS Mobile Application。

使用Mobile Project Center可以将互联网上或者是我们自己发布的Mobil e Services建立Project，对地图、工具栏、地理处理能力等方面设置。

本文只是对Mobile整体的一个介绍，再以后我们会详细的讲解如何具体使用Project Center。

如果大家还有不太清楚Mobile Project Center是用来干什么的，可以到下面的网址进行详细的了解：/gallery/video /arcgis-mobile/details?entryID=86018768-1422-2418-8853-3213B5F47918 再来看一下安装目录下ArcGIS Mobile程序来看看，ArcGIS Mobile 10对平板电脑支持更好了，它可以安装在windows XP Tabl et PC、也可以直接装到Windows XP、2003、win7甚至ipdiso上都可以运行。

目前对于外业进行数据采集的人员，有的时候移动设备的计算能力、电池的续航能力能无法满足需求，而平板电脑因为屏幕大、计算能力强、电池持续更久的特点更受到人们的青睐。

而ArcGIS Mobile更像是为平板电脑量身定做似的。

在外业工作时可以直接使用该程序。

首先来看一下“下载项目”，它提供了俩种下载方式，你可以从本地服务器上发布的Mobile Service构建的Mobile Project中下载，也可以从ArcGIS.co m上下载Project。

大家可能都知道是目前世界上第一个支持云的G IS平台。

在不仅可以发布自己的各种服务，当然也可以访问别人发布的服务，或者是自己团体内部共享的服务资源都可以通过来分享地理价值。

如何你选择使用来进行项目部署的话，首先你需要一个ESRI全球账户，这个当然不难得到，只需登陆到ESRI官网上就可以随时注册一个接下来我们来看一下安装ArcGISMobile后在VS中的控件吧，单从控件来看Arc GIS Mobile10和9.3没有太大的差别，只是将MobileService控件删掉，增加了MobileCache、MobileServiceConnection俩个控件。

其实只是将原来Mobile Service的功能进行拆分到了俩个控件，一个用于管理缓存数据，一个用于连接服务器下载数据。

还有就是新增一个TokenCredential控件，该控件主要用来通过验证加密的MobileService的。

ArcGIS Mobile 10开发（一）之前为大家介绍了ArcGIS Mobile 10在安装程序和控件方面的更新，下面开始着手建立第一个移动应用程序的开发和部署。

就像所有的程序开发一下，第一个程序就叫Hello World,下面就是基本的实现步骤1、首先启动Visual Studio .NET 2008,并新建一个工程选择“智能设备”项目，然后在目标平台中选择Windows Mobile 5.0 Pocket PC SDK ,在.Net Compact Framework Version中选择2.0。

2、直接拖拽ArcGIS Mobile Controls中的Map控件到窗体上，这时你会发现窗体的控件栏上多了一个MobileCache1。

不在是以前9.3时的MobileService控件。

我们还需要对Map控件的DataSources属性设置为MobileCache1，这样就将数据源绑定到了Map控件中。

然后将Map1控件的Dock 属性设置为Fill，这样地图控件就充满全屏。

对于屏幕本来就小的移动设备，这样更能让我看的比较舒服。

3、上面将Map控件和MapCache进行绑定还不能让我们直接显示地图，还需要写几句代码来设定Map的数据源在移动设备上的具体物理位置。

如下：首先引用命名空间using ESRI.ArcGIS.Mobile;using ESRI.ArcGIS.Mobile.MobileServices;……………private void Form1_Load(object sender, EventArgs e){// 指定地图缓存存放的位置mobileCache1.StoragePath=Environment.GetFolderPath(Environment.Specia lFolder.Personal) + @"\MapCache";if (!mobileCache1.IsValid){MessageBox.Show("Map Cache is not valid!");return;}if (mobileCache1.IsEmpty){try{// 如果指定位置没有地图缓存的话，从ArcGIS Server发布的Mobile Services上下载地图缓存，其中需要使用到mobileServiceConnection控件mobileServiceConnection1.Url=@"http://YourServer/YourArcGIS ServerInstance/services/YourMobileServiceName/MapServer/MobileSer ver";mobileCache1.DeleteCache();MobileCacheSyncAgentmobilesync=newMobileCacheSyncAgent(mobileCache1,mobileServiceConnection1);mobileServiceConnection1.CreateCache(mobileCache1);mobilesync.Synchronize();}catch{MessageBox.Show("Cannot synchronize with this service");}}try{mobileCache1.Open();}catch{MessageBox.Show("Cannot open map cache");}}4、接下来就是配置我们程序的运行环境了，你可以直接连一个真实的移动设备（操作系统要求是windows Mobile 5）也可以部署到虚拟机里面。

这里我先部署到虚拟机里面，程序调试一般也都在虚拟机里来完成。

在VS2008工具栏中-“工具”-“设备仿真器管理器”5、这个时候还需要往虚拟机里部署我们地图缓存，安装ArcGIS Mobile Runtime等操作，所以首先需要连接连通虚拟机，你可以通过Sync4.5或者Windows Mobile设备中心来连接虚拟机连接之后首先要将ArcGIS Mobile Runtime进行部署安装，ArcGIS安装路径\Mobile10.0\Install\AGMRuntime.CAB。

该文件是ArcGIS Mobile在移动设备上的运行时，如果不安装该文件在程序运行时就会报Missing ArcGIS registry key的错误。

接着就部署地图缓存了，根据上面代码中编写的一样我们在移动设备的My Document\MapCache位置方式我们的地图缓存。

ArcGIS Mobile 10开发（二）下面为大家介绍一下ArcGIS Mobile中Mobile Project Center，在ArcGIS 9.3的时候该部分是存在于ArcGIS Server Manage中，在10中才分离出来，在本节并没有涉及到写代码的部分，但是Mobile Project Center却是开发必须了解的一个程序，通过Mobile Project Center建立的ArcGIS Mobile Application就像是一个模板，通过它可以直接构建一个成型的ArcGIS Mobile 应用程序，在进行ArcGIS Mobile开发的时候，无论是界面搭配、还是程序实现的功能，都可以从Application借鉴。

接下来看一下Mobile Project Center的基础使用，点击“新建”就会出现建立工程的界面在左边的工具栏中有三项可以进行配置：移动地图、任务、功能。

这三项配置好以后，在移动端的部署的Mobile Application就会有我们上面配好的地图和工具了，下面我们看一下这三项是如何配置的。

首先看一下“移动地图”，点击“移动地图”后，会发现图层分为俩类，一类是可操作地图图层、另外一类是地图图层。

选择“添加”之后会弹出添加地图图层的对话框。

如图，在图层栏进行了划分“添加可操作图层”和“添加地图图层”俩类，其中可操作图层中只有两类数据源选择，一种是自己通过ArcGIS Server发布的Mobile Service，直接进行访问获得地图缓存，另一类就是通过ArcGIS DeskTop 中ArctoolBox中的GP工具创建的地图缓存。

“添加底图图层”中数据来源就广了许多，首先是街道地图，这是在ArcGIS 10中新增的一种图层，是代替9.3中的SDC图层。

文件格式是*.navmap。

当然也可以把ArcGIS Server上的地图缓存添加到底图缓存中，还有就是ArcGIS Online的服务了。

ArcGIS Online上的地图分为免费和收费，看一下免费地图都有些什么移动地图添加完成之后，来看一下“任务”栏的配置，默认有查看地图、采集要素、搜索、查看工作表、管理编辑内容，需要强调的是在“管理编辑内容”一栏中，有一个自动提交选项：可供选择项有（从不、连接后、数据更改时、时间间隔），如果选择时间间隔的话，就需要设定一下隔多长时间提交一下数据，这个提交数据是指由移动端向ArcGIS Server Mobile Service提交更新了的数据。

合集下载

ArcGIS10地理信息系统教程从初学到精通3章

ArcGIS10地理信息系统教程从初学到精通3章

第3章地理数据库地理数据库（Geodatabase）是一种面向对象的空间数据模型，它对于地理空间特征的表达更接近我们对现实世界的认识。

地理数据库在一个公共模型框架下，对GIS处理和表达的空间特征，如矢量、栅格、不规则格网（triangulated irregular network, TIV、网络等进行统一描述和存储，是目前最先进的数据管理模式。

本章主要介绍地理数据库的概念，Ueodatabase的数据管理.智能化操作，版本与长事务管理等的原理与操作方法。

3.1 Geodatabase概述3.1.1 Geodatabase数据模型Geodatabase和空间数据库（spatial database）在本质上没有很大的区别，只是提法的不同。

GIS使用Geodatabase来描述地理数据库的概念与操作，方便起见，本章皆用Geodatabase 描述地理数据库。

Geodatabase是Esri公司经过多年研发，在先前数据模型的基础上进化而来的，是保存各种数据集的“容器”。

它建立在标准的关系数据库（RDBMS）基础之上，使用标准关系数据库技术表现地理信息数据模型，并加入了空间数据管理的模式。

Geodatabase中所有的数据都被存储在一个RDBMS中，既包括每个地理数据集的框架和规则，又包括空间数据和属性数据的简单表格。

Geodatabase为ArcGIS更好地管理和使用地理数据提供了数据接口和管理框架，它集成了所有在ArcGIS中可以使用的数据类型（如要素类、格数据集、表）及其显示、访问、存储、管理和处理的方法。

1.Geodatabase的数据组织Geodatabase依据层次型的数据对象来组织空间数据，这些数据对象包括对象类（object class、要素类（feature class）和要素数据集（feature dataset）等。

1）对象类在Geodatabase中，对象类是一种特殊的类，它没有空间特征，表现为可关联某种特定行为的表记录。

ArcGIS开发模式

ArcGIS开发模式


RESTful 的方式管理ArcGIS Server
运行在智能手机和平板电脑平台上的软件开发 工具包
• 使用和显示从ArcGIS Online和 ArcGIS Server的服务。 • 执行复杂的地理处理任务，并显示结果。 • 建立收集和更新数据的应用程序。
ArcGIS Runtime SDK for Android

移动互联


东西方差异，水土不服

大而全

图层多

ArcGIS Engine\ArcObject（简称AO） Spatial SQL ArcSDE API FileGeodatabase API ArcGIS Runtime（10.1版本）
ADF（基本不用了） WebAPI ArcGIS API for JavaScript ArcGIS API for Flex ArcGIS API for Silverlight SOE（扩展） Service API ArcGIS Server Administrator API ArcGIS Server REST API ArcGIS Server SOAP API ArcGIS Spatial Data Server REST API ArcGIS Portal API
AO与Engine


AO是组件 Engine是产品 AO可以开发基于ArcGIS Desktop的自定义应用、扩展 Engine开发独立于桌面产品的应用 AO可以实现的功能，Engine不一定能实现 AO开发运行需要安装桌面程序 Engine开发需要安装DevelopKit开发包，运行需要Runtime
ArcGIS Viewer for Flex
Arcgis server 10(教程：创建 Web 编辑应用程序)

Arcgis server 10(教程：创建 Web 编辑应用程序)

提示：如果列表中没有该 SOC 帐户，请确认是否已经完成步骤 3 和 4。
9. 可以使用 ArcCatalog 复制和粘贴任何想要添加至新的地理数据库的现有要素 类。
关于属性域和子类型的注意事项
为了提升编辑器任务的用户体验并防止数据输入错误，在适当情况下可以配置数据集以使用子 类型和属性域。属性域和子类型可以对数据进行分类，并确保编辑数据时输入合适的值。某些 情况下，编辑器任务可以检测并使用子类型和域。例如，如果有一个域将消火栓颜色限制为红 色、黄色或蓝色，则编辑器任务会显示一个下拉列表，并只允许从这三种颜色中选择一个。 下图显示了部分编辑器任务，其中已将道路要素类配置为使用域。用户现在可以使用下拉列表 对道路进行分类。
2. 在此向导的第一页，提示您获取想要发布的资源。该资源即为您刚创建的地图文档。 如果该地图文档在一个共享目录里，则可以通过浏览找到它。如果它没有在共享位 置，请仔细输入此地图文档的路径。
3. 为该服务加上名称。或者，如果服务按照文件夹分组，也可以选择想要发布服务所 在的文件夹。单击下一步，移至向导的第二页。
发布服务
按照以下步骤发布可用于编辑的地图服务：
步骤:
1. 登录 ArcGIS Server 管理器，然后单击发布地图、globe 或其他 GIS 资源作为服 务。 提 这是创建服务最简单的方法。它只要求创建服务所需的最少信息量。 创建服务的另一种方法是通过添加新服务向导完成。此向导以完全手动的方式发 布服务，它会向您提示所有服务参数。
如果您的数据已经在 ArcSDE 中，可以跳过这一部分的其余内容。如果您的数据为其他格式， 需要将其移动到 ArcSDE 中。构建小型部署的一个简单方法就是使用 ArcGIS Server Workgroup 含有的 ArcSDE，后者使用 Microsoft SQL Server Express 数据库。 如果还没有安装 ArcSDE for SQL Server Express，则首先需要安装此数据库。ArcSDE CD 或 DVD 随 ArcGIS Server 提供，其中包含一个安装指南，该指南可以帮助您完成安装和安 装后配置。
arcgis移动客户端几种离线地图的加载方案

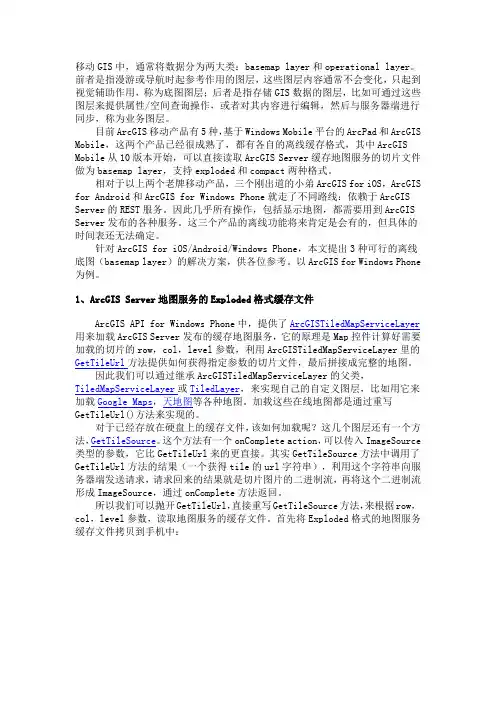

arcgis移动客户端几种离线地图的加载方案
