电子技术复习题资料整理

《电子技术》练习题一、填空题1、不论是N型半导体还是P型半导体都是电中性，对外不显电性。

2、根据PN结的组合方式，可形成PNP型和 NPN型三极管。

3、二极管的两端加正向电压时，有一段“死区压降”，锗管约为 0.1V ，硅管约为 0.5V 。

4、二极管的主要特性是单向导电性，PN结正向偏置时处于导通状态。

5、通常把晶体管的输出特性曲线分为三个区域：截止区、放大区、饱和区。

6、一个PN结可以构成一个二极管、稳压二极管工作在特性曲线的反向击穿区域。

7、集成运算放大器一般由输入级、中间级、输出级、偏置电路四部分组成。

8、理想运放工作在线性区时有两个重要特点，即虚短和虚断。

9、数字逻辑电路可分为组合逻辑电路和时序逻辑电路两大类。

10、数字电路中，基本的逻辑关系有与、或和非三种。

11、与门的逻辑功能是有0出0, 全1出1；与非门的逻辑功能是。

在数字电路中常用数字 1 、 0 表示电平高低。

12、按晶体管的导通时间的不同，可将功率放大电路分成甲类、乙类、甲乙类。

其中效率最高的是乙类。

乙类互补对称功率放大电路产生特有的失真现象叫交越失真。

13、直流稳压电源主要由电源变压器、整流电路、滤波电路、稳压电路四部分组成。

14、时序逻辑电路是由具有记忆功能的触发器组成，其输出状态除与当时的输入16、二极管的两个管脚的名称是阳极和阴极。

17、.集成三端稳压器CW7915的输出电压为-15 V，CW7805输出电压为 5 V。

18、在整流与负载之间接入滤波电路。

若接电容滤波电路，要将滤波电容与负载并联，若接电感滤波电路，要将滤波电感与负载串联。

19、理想集成运放的特点是：输入电阻无穷大，电压放大倍数无穷大，共模抑制比无穷大，输出电阻 020、(30)10 = ( 11110 )2、（101111）2=( 2F )16。

二、选择题1、在单相半波整流电路中，如果变压器二次绕组电压为40V，则输出电压U0为（ C ）。

A．10V B．15V C．18V D．20V2、PNP型晶体管处于放大状态时，各极正确的电位关系是（C ）A．VC > VE > VB B．VC > VB >VE C．VC < VB < VE D．VC < VE < VB3、在放大电路中，当输入信号一定时，静态工作点Q设置太高将产生（ B ）失真A．截止 B．饱和 C．频率 D．无法确定4、硅管正偏导通时，其管压降约为（ D ）A．0.1V B．0.2V C．0.5V D．0.7V5、稳压二极管是一种特殊的二极管，稳压时工作在（ C ）状态。

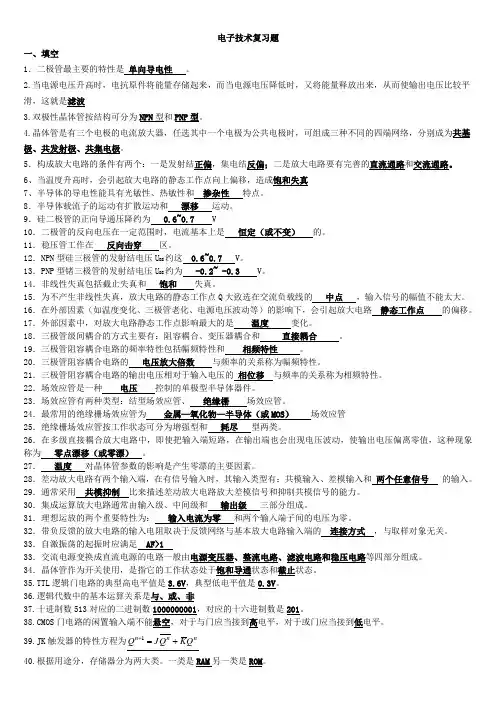

电子技术复习题一、填空1．二极管最主要的特性是 单向导电性 。

2.当电源电压升高时，电抗原件将能量存储起来，而当电源电压降低时，又将能量释放出来，从而使输出电压比较平滑，这就是滤波3.双极性晶体管按结构可分为NPN 型和PNP 型。

4.晶体管是有三个电极的电流放大器，任选其中一个电极为公共电极时，可组成三种不同的四端网络，分别成为共基极、共发射极、共集电极。

5．构成放大电路的条件有两个：一是发射结正偏，集电结反偏；二是放大电路要有完善的直流通路和交流通路。

6、当温度升高时，会引起放大电路的静态工作点向上偏移，造成饱和失真 7、半导体的导电性能具有光敏性、热敏性和 掺杂性 特点。

8．半导体载流子的运动有扩散运动和 漂移 运动。

9．硅二极管的正向导通压降约为 0.6~0.7 V10．二极管的反向电压在一定范围时，电流基本上是 恒定（或不变） 的。

11．稳压管工作在 反向击穿 区。

12．NPN 型硅三极管的发射结电压U BE 约这 0.6~0.7 V 。

13．PNP 型锗三极管的发射结电压U BE 约为 -0.2~ -0.3 V 。

14．非线性失真包括截止失真和 饱和 失真。

15．为不产生非线性失真，放大电路的静态工作点Q 大致选在交流负载线的 中点 ，输入信号的幅值不能太大。

16．在外部因素（如温度变化、三极管老化、电源电压波动等）的影响下，会引起放大电路 静态工作点 的偏移。

17．外部因素中，对放大电路静态工作点影响最大的是 温度 变化。

18．三极管级间耦合的方式主要有：阻容耦合、变压器耦合和 直接耦合 。

19．三极管阻容耦合电路的频率特性包括幅频特性和 相频特性 。

20．三极管阻容耦合电路的 电压放大倍数 与频率的关系称为幅频特性。

21．三极管阻容耦合电路的输出电压相对于输入电压的 相位移 与频率的关系称为相频特性。

22．场效应管是一种 电压 控制的单极型半导体器件。

23．场效应管有两种类型：结型场效应管、 绝缘栅 场效应管。

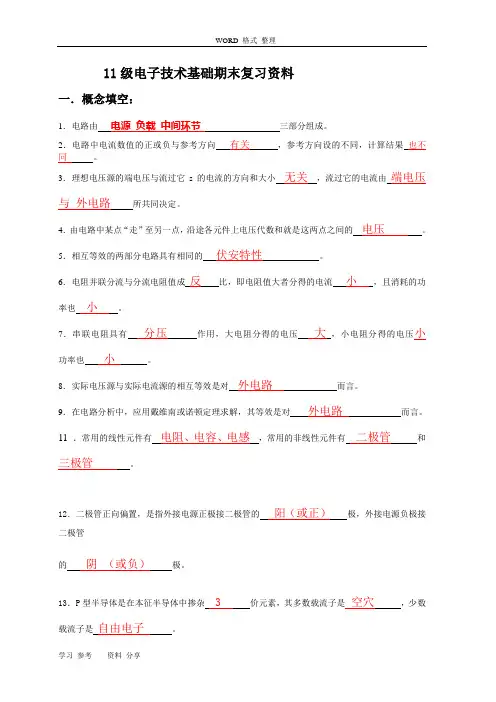

11级电子技术基础期末复习资料一．概念填空：1．电路由电源负载中间环节三部分组成。

2．电路中电流数值的正或负与参考方向有关，参考方向设的不同，计算结果也不同。

3．理想电压源的端电压与流过它s的电流的方向和大小无关，流过它的电流由端电压与外电路所共同决定。

4．由电路中某点“走”至另一点，沿途各元件上电压代数和就是这两点之间的电压。

5．相互等效的两部分电路具有相同的伏安特性。

6．电阻并联分流与分流电阻值成反比，即电阻值大者分得的电流小，且消耗的功率也小。

7．串联电阻具有分压作用，大电阻分得的电压大，小电阻分得的电压小功率也小。

8．实际电压源与实际电流源的相互等效是对外电路而言。

9．在电路分析中，应用戴维南或诺顿定理求解，其等效是对外电路而言。

11 ．常用的线性元件有电阻、电容、电感，常用的非线性元件有二极管和三极管。

12．二极管正向偏置，是指外接电源正极接二极管的阳（或正）极，外接电源负极接二极管的阴（或负）极。

13．P型半导体是在本征半导体中掺杂 3 价元素，其多数载流子是空穴，少数载流子是自由电子。

40. N 型半导体是在本征半导体中掺杂 5 价元素，其多数载流子是 自由电子 ，少数载流子是 空穴 。

14．若三极管工作在放大区，其发射结必须 正偏 、集电结必须 反偏 ；三极管最重要的特性是具有 电流放大 作用。

15.根据换路定则，如果电路在t=0时刻发生换路，则电容的电压u c(0+)= uc(0-) ,电感电流i l (0+)= i l (0-) 。

16.三极管工作时，有三种可能的工作状态，它们分别是__放大状态_、___饱和状态、___截止状态_____。

38．3个输入的译码器，最多可译出 __8____(2×2×2)____ 路的输出。

17.4个输入的译码器，最多可译出 __16___（2×2×2×2）______ 路的输出。

18.根据逻辑功能的不同，可将数字电路分为___组合______逻辑电路和 时序________逻辑电路两大类。

一、填空题1、晶体三极管具有放大作用时，发射结 ，集电结 。

2、已知三极管的三极电位分别为A =2.7V ，B = 2V ，C = 8V ，则A 为 极，B 是 极，C 为 极。

3、逻辑等式()0F AB A C =++的对偶式为 。

4、计数器按CP 脉冲的输入方式可分为__________________和__________________。

5、数字电路按照是否有记忆功能通常可分为两类： ___ 和 ___ 。

6、对于JK 触发器，输入J ＝0，K ＝1，CP 脉冲作用后，触发器的次态应为 。

7、P 型半导体中掺入的杂质是_____价元素，其多数载流子是________。

8、在放大电路中，两种重要的非线性失真为______失真和______失真；前者是由于静态工作点靠近 而引起的，后者是由于静态工作点靠近 区而引起的。

9、逻辑等式()0F AB A C =++的反演式为 。

10、全加器是指能实现两个加数和____________三数相加的算术运算逻辑电路。

11、基本RS 触发器的约束条件是 。

12、根据输入信号接法不同，集成运放有三种输入方式：同相 、反相和_________输入。

13、杂质半导体根据掺入元素的种类可以分为两类半导体，其中 型半导体是在本征半导体中掺入三价元素而形成的。

14、输出特性曲线可分为三个区：放大区、 和截止区，分别相应了三极管的三个状态。

15、对于NPN 晶体管共发射极放大电路，当静态工作点设立过高时，会发生 失真。

16、有一数码10010011，作为自然二进制数时，它相称于十进制数_________，作为8421BCD 码时，它相称于十进制数_________。

17、将2023个“0”同或起来得到的结果是18、对TTL 与非门的多余输入端的解决一般是 _____ 。

19、边沿D 触发器，当D 与 相连时，转化为T ˊ触发器。

20、n位二进制加法计数器的最大计数值为_________。
