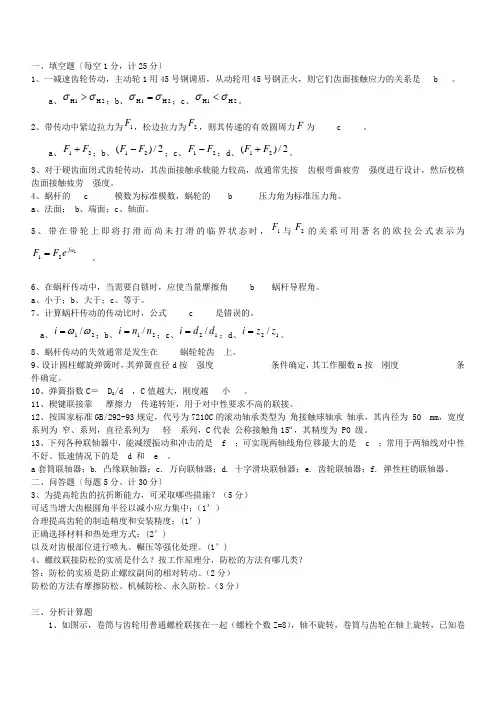

一、填空题〔每空1分，计25分〕
1、一减速齿轮传动，主动轮1用45号钢调质，从动轮用45号钢正火，则它们齿面接触应力的关系是 b 。
a、2H1H；b、2H1H；c、2H1H。
2、带传动中紧边拉力为1F，松边拉力为2F，则其传递的有效圆周力F为 c 。
a、21FF；b、2/)(21FF；c、21FF；d、2/)(21FF。
3、对于硬齿面闭式齿轮传动，其齿面接触承载能力较高，故通常先按 齿根弯曲疲劳 强度进行设计，然后校核
齿面接触疲劳 强度。
4、蜗杆的 c 模数为标准模数，蜗轮的 b 压力角为标准压力角。
a、法面； b、端面；c、轴面。
5、带在带轮上即将打滑而尚未打滑的临界状态时，1F与2F的关系可用著名的欧拉公式表示为
121feFF 。
6、在蜗杆传动中，当需要自锁时，应使当量摩擦角 b 蜗杆导程角。
a、小于；b、大于；c、等于。
7、计算蜗杆传动的传动比时，公式 c 是错误的。
a、21/i；b、21/nni；c、12/ddi；d、12/zzi。
8、蜗杆传动的失效通常是发生在 蜗轮轮齿 上。
9、设计圆柱螺旋弹簧时，其弹簧直径d按 强度 条件确定，其工作圈数n按 刚度 条件确定。
10、弹簧指数C＝ D2/d ，C值越大，刚度越 小 。
11、楔键联接靠 摩擦力 传递转矩，用于对中性要求不高的联接。
12、按国家标准GB/292-93规定，代号为7210C的滚动轴承类型为 角接触球轴承 轴承，其内径为 50 mm，宽度系列为 窄、系列，直径系列为 轻 系列，C代表 公称接触角15º，其精度为 P0 级。
13、下列各种联轴器中，能减缓振动和冲击的是 f ；可实现两轴线角位移最大的是 c ；常用于两轴线对中性不好、低速情况下的是 d 和 e 。
机械设计概论复习题
一、判断题：
Y 1、当材料的循环次数超过其循环基数No时，材料进入无限寿命区。
N 2、材料的极限应力图可用于分析该材料在不同循环特征系数下的应力极限。
Y 3、材料的极限应力图可用于分析该材料所制零件在不同循环特征系数下应力极限。
N 4、为提高螺栓的疲劳强度，可以加大螺栓直径。
Y 5、阶梯轴轴肩处采用圆角过渡可提高轴类零件的疲劳强度。
N 6、材料允许的循环次数越多，其对应疲劳极限应力越大。
Y 7、当转动的零件上受静载荷作用时，其上也可能产生变应力。
Y 8、机械零件的计算分为设计计算和校核计算，两种计算的目的都是为了防止机械零件在正常使用期限内发生失效。
Y 9、影响零件疲劳强度的综合影响系数Kσ与零件尺寸、应力集中、表面状态等因素有关。
二、选择题
1、寿命系数 应用于
AC
。
A.稳定变应力疲劳强度计算 B.规律性不稳定变应力疲劳强度计算
C.静应力疲劳强度计算 D.静强度计算 E.其它
2、表示材料受 B 载荷作用的疲劳极限。
A.静 B.对称循环 C.脉冲循环 D.其它
3、表示 D 之间关系曲线叫疲劳曲线。
A、应力 和时间t B、应力幅 和平均应力
C、疲劳极限 和应循环次数N D、疲劳极限 和应力循环次数
4、表示 B 之间关系的曲线叫极限应力曲线
A、应力σ和时间t B、应力幅σa和平均应力
C、疲劳极限和应循环次数N D、疲劳极限和应力循环次数
5、为 变应力的循环特性 。
6、机器寿命长，其 B 也长。
A、磨合阶段 B、稳定磨损阶段 C、磨合+稳定磨损阶段
7、按弯扭合成强度条件计算轴的应力时，公式中折合系数α是考虑 D 。
1 第十章 齿轮传动
一、填空题
1、在齿轮传动、带传动和链传动三种传动中，瞬时传动比恒定的是_齿轮传动____
2、磨粒磨损和弯曲疲劳折断是____开式___齿轮传动的主要失效形式。
3、在轮齿弯曲强度计算中，齿形系数YFa的大小与 齿数z、 、变位系数x、斜齿轮的螺旋角β和分度圆上压力角α有关，而与 模数m 无关。
4、一对相啮合的大小齿轮齿面接触应力的关系是 相等 ，其接触强度的关系是 不等（小齿轮高） 。
5、模数是齿轮的 基本 参数，是齿轮各部分几何尺寸计算的 依据 ，齿形的大小和强度与它成 正比 。
6、齿数愈少，齿根厚度就愈 小；轮齿的弯曲应力就愈 大 ；因此，齿形系数Yf就愈 大 。
7、理想的齿轮材料性能应是齿面 硬 ；齿芯 韧 。
8、在闭式齿轮传动中，当齿轮的齿面硬度HBS<350时，通常首先出现 点蚀 破坏，应首先按 齿面接触疲劳强度 进行设计；但当齿面硬度HBS>350时，则易出现 齿根弯曲折断 破坏，应首先按 齿根弯曲疲劳强度 进行设计。
9、在齿轮传动中，若一对齿轮采用软齿面，则小齿轮的材料硬度应比大齿轮的材料硬度高 30~50HBS HBS。
10、对于闭式软齿面齿轮传动，主要按 齿面接触疲劳强度 进行设计；对于开式齿轮传动，虽然主要失效形式是磨损，但目前仅以 齿根弯曲疲劳强度 作为设计准则，这时影响齿轮强度的主要参数是 模数 。
11、已知减速直齿锥齿轮传动，大齿轮所受三个分力的大小分别为：2360N，272N，816N，试分别指出：Ft2＝___2360______N，Fa2＝____816_______N，Fr2＝___272______N。
12、开式齿轮传动的主要失效形式是：____齿面的磨粒磨损_____和___断齿______。
机械设计复习题.
第1、2章 平⾯机构的⾃由度和速度分析1. 什么是零件、构件、机构、机器、机械？它们有什么联系？⼜有什么区别？ 答：机器：通常将能够实现确定的机械运动，⼜能做有⽤功的机械功或实现能 量、物料、信息的传递与变换的装置称为机器。
机构：只能实现运动和⼒的传递与变换的装置称为机器。
机械：机器和机构统称为机械。
零件：机器中每⼀个独⽴制造的单元体称为零件。
构件：机器中每⼀个独⽴运动的单元体称为构件。2.何谓通⽤零件、专⽤零件？分别举例说明
答：通⽤零件：各种机械中普遍使⽤的零件称为通⽤零件，如螺钉、轴、轴承等。 专⽤零件：在某⼀类型机械中使⽤的零件称为专⽤零件，如内燃机活塞、曲 轴、汽轮机的叶⽚等。3.何谓平⾯机构？何谓机构运动简图？有何⽤途？
答：平⾯机构：所有构件都在同⼀个平⾯或平⾏平⾯内运动的机构称为平⾯机构。 机构运动简图：说明机构各构件间相对运动关系的简化图形称为机构运动简图。 ⽤途：为了使问题简化，胡洛那些与运动⽆关的构件的外形和运动副的具体构 造，禁⽤简单线条和符号来表⽰构件和运动副，并按⽐例定出各运动副的位置。4.何谓运动副？运动副有哪些类型？各引⼊⼏个约束？⽤什么符号表⽰？
答：运动副：这种使两构件直接接触并能产⽣⼀定相对运动的连接称为运动副。 转动副 低副：两构件以⾯接触
平⾯运动副 （引⼊两个约束） 移动副
⾼副：两构件以点或线的形式接触 运动副的类型 （引⼊⼀个约束）
空间运动副 符号表⽰见课本P65.机构构件的组成有那⼏类？它必须具备什么条件？
答：构件的组成：固定构件（机架）、原动件（主动件）、从动件
△6. 什么是机构的⾃由度？如何计算？机构具有确定运动的条件是什么？ 答：⾃由度：构件的独⽴运动称为⾃由度
H L P
P F --=2n 3 构建具有确定运动的条件：F>0且F=原动件数
7 . 什么是复合铰链？铰链数和构件数有何关系？什么是局部⾃由度？出现在
哪些场
合？什么是虚约束？⼀般出现在哪些场合？具体计算机构⾃由度时如何
