笔记本保护隔离电路笔记本维修图文教程（保护隔离电路）这个电路如果诚心想学的话，请认真看。
这个电路一定要搞懂。
如果看完，没有任何问题的话1、你是高手2、你只想学点皮毛3、你是路过的（有条件的兄弟，拿块笔记本主板，认识一下元器件。
然后找出保护隔离电路及末极（末极连接所有高管的D极）我们共同研究解答有一些元器件，基础的时候写的比较笼统，在整理过程中，会加以详细说明其特性及作用。
先看一下整机电路一、保护隔离电路：（以下统称保隔）作用：1过流保护，保护后级电路2，防止前后级电路相互干扰，如果前后级有干扰了，会造成装电池不开机，不装开机（前级指适配器电池，后级指整机电路）常见元器件：1保险：保护后级电路2大功率复合二极管：防止前后级电路干扰3互感式电感：起到滤波作用4场管，三极管：起到隔离作用（也相当于开关）5电容电阻分类1、不受控制的保隔：有输入就有输出（没有场管和三极管）2、受控自己的保隔：有输入就有输出（有场管和三极管）3、受控于其他的保隔：有输入不输出（有场管和三极管）受控于开关机的保隔工作流程1，适配器产生16v（以16v为例，不同笔记本输入电压不同）经适配口F1保险，L1互感式电感后分两路，一路送入待机电路，待机电路为开关机电路提供电压为开机建提供触发信号，第二路经复合二极管D1整流后送入M1场管S极同时经R1 R2电阻进行分压为M1 G极提供高电平，因M1场管为P沟道此时不导通。
2，当按下开关机建的瞬间，开关机键会产生高低高的信号，送入开机芯片，开机芯片收到此信号后，则发出多路高电平信号，其中两路送入三极管Q1 Q2的b极，当Q1 b极得到高电平后导通，将M1场管高电平对地产生低电平，场管M1需要低电平导通，16v电压从S极流向D极，从D极送入M2 S极，又经R3 R4电阻串联分压，为M2 G 极提供高电平，当Q2 b极得到高电平后导通，将M2 G极提供的高电平拉为低电平，此时M2导通，16v电压，从S极送入D极，送入后极整机电路。

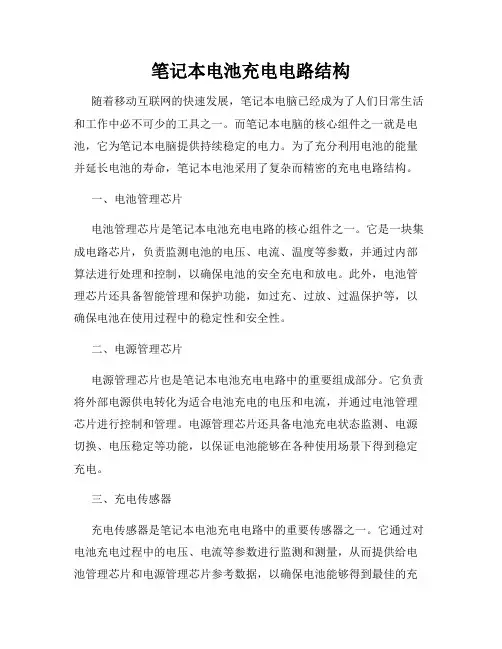

笔记本电池充电电路结构随着移动互联网的快速发展，笔记本电脑已经成为了人们日常生活和工作中必不可少的工具之一。
而笔记本电脑的核心组件之一就是电池，它为笔记本电脑提供持续稳定的电力。
为了充分利用电池的能量并延长电池的寿命，笔记本电池采用了复杂而精密的充电电路结构。
一、电池管理芯片电池管理芯片是笔记本电池充电电路的核心组件之一。
它是一块集成电路芯片，负责监测电池的电压、电流、温度等参数，并通过内部算法进行处理和控制，以确保电池的安全充电和放电。
此外，电池管理芯片还具备智能管理和保护功能，如过充、过放、过温保护等，以确保电池在使用过程中的稳定性和安全性。
二、电源管理芯片电源管理芯片也是笔记本电池充电电路中的重要组成部分。
它负责将外部电源供电转化为适合电池充电的电压和电流，并通过电池管理芯片进行控制和管理。
电源管理芯片还具备电池充电状态监测、电源切换、电压稳定等功能，以保证电池能够在各种使用场景下得到稳定充电。
三、充电传感器充电传感器是笔记本电池充电电路中的重要传感器之一。
它通过对电池充电过程中的电压、电流等参数进行监测和测量，从而提供给电池管理芯片和电源管理芯片参考数据，以确保电池能够得到最佳的充电效果。
充电传感器通常采用高精度的传感器芯片，并通过精确的电路设计和滤波处理，提供准确的充电数据。
四、充电保护电路充电保护电路是保证电池充电安全性的重要部分。
它通过使用电子元件进行电流限制和过电压保护，以防止电池充电过程中出现过流、过压等情况，从而降低电池受损的风险。
充电保护电路通常包括电流限制电路、过电压保护电路、过流保护电路等。
五、电池连接线路电池连接线路是将电池与其他电路连接起来的部分。
它通常由导电材料，如铜箔、导线等组成，并通过合理的设计和布局，确保电能能够在电池和其他电路之间稳定地传输，以实现电池充电和放电。
综上所述，笔记本电池充电电路结构包括电池管理芯片、电源管理芯片、充电传感器、充电保护电路和电池连接线路等。
笔记本电源工作原理
笔记本电源是一种将交流电转化为直流电供给电脑使用的装置。
它主要由以下几个部分组成：变压器、整流器、滤波器、稳压器、保护电路等。
变压器是电源的核心部件之一。
它将输入的交流电通过互感作用，将电压转换为适合电脑工作所需要的低压交流电。
变压器主要由输入绕组和输出绕组构成，通过在输入绕组施加交流电源，可以在输出绕组中产生所需的低压交流电。
整流器将低压交流电转换为直流电。
一般采用的是整流桥的形式，由四个二极管组成，将交流电信号的正半周和负半周分别导通，以得到纯直流电。
接下来是滤波器的作用。
滤波器主要用来对整流后的电流进行滤波，去除残留的交流成分和高频噪声，使电流更趋近于稳定的直流电。
常用的滤波电容器能够有效地平滑输出的电流波形。
稳压器的作用是在输出电压波动时保持电压的稳定性。
主要通过反馈控制的方式，对输入电压进行补偿，以保持输出电压的恒定。
稳压器通常采用集成稳压器芯片，具有电流过载保护、温度过热保护等功能。
除了上述部件外，笔记本电源还配备了一些保护电路。
例如过流保护、过压保护和短路保护等，以确保电源和电脑的安全使用。
总的来说，笔记本电源的工作原理就是通过变压器将输入的交流电转换为适合电脑使用的低压交流电，然后通过整流器、滤波器和稳压器等部件将交流电转换为稳定的直流电，并通过保护电路确保电脑和电源的安全运行。
