第一学期西南交大计算机绘图C第3次作业答案

  • 格式：doc
  • 大小：403.50 KB
  • 文档页数：12

本次作业是本门课程本学期的第5次作业，注释如下：

一、单项选择题(只有一个选项正确，共11道小题)

1. 在教材中创建的三维绘图样板文件中，应加载（ ）线型，在获取二维视图时有用。

(A) center

(B) hidden

(C) dashed

(D)

phantom

正确答案：B

解答参考：

2.

在对既有叠加又有切挖的组合体进行建模时，各基本体应该（ ）操作。

(A) 先交集再差集

(B) 先差集再并集

(C) 先差集现交集

(D)

先并集再差集

正确答案：D

解答参考：

3.

若要在实体上切出斜面，通常使用剖切（Slice）命令的（ ）选项。

(A) 三点

(B) 当前UCS的XY平面

(C) 当前UCS的ZX平面

(D) 当前UCS的YZ平面

正确答案：A

解答参考：

4. 下列命令中，（ ）命令单独使用便可获取当前UCS中三维实体的二维轮廓图。

(A) 设置视图Solview

(B) 设置图形Soldraw

(C) 设置轮廓Solprof

(D)

以上三个都可以

正确答案：C 解答参考：

5. 在用设置视图（Solview）命令建立第一个浮动视口（俯视图）后，其余两视口（主视图和左视图）的建立应选取（ ）选项。

(A) UCS（U）

(B) 正交（O）

(C) 辅助（A）

(D) 截面（S）

正确答案：B

解答参考：

6.

使用设置视图（Solview）和设置图形（Soldraw）命令获取二维视图后，生成的VPORTS图层用于保存（ ）。

(A) 所有视口中的图形

(B) 当前视口中的图形

(C) 所有视口的边框线

(D) 当前视口的边框线

正确答案：C

解答参考：

7. 选取设置视图（Solview）命令中的（ ）选项建立的视口，可以用设置图形（Soldraw）命令获取全剖视图。

(A) UCS（U）

(B) 正交（O）

(C) 辅助（A）

(D) 截面（S）

正确答案：D

解答参考：

8. 选取设置视图（Solview）命令中的“截面（S）”选项建立的视口，可以用设置图形（Soldraw）命令获取（ ）。

(A) 半剖视图

(B) 全剖视图

(C) 局部剖视图

(D) 以上三个都可以

正确答案：B 解答参考：

9. 使用插入（Insert）命令在图形中插入左侧的表面粗糙度图块时，右侧的图块在插入时其旋转角度应为（ ）度。

(A) 0

(B) 90

(C) 180

(D) 270

你选择的答案： [前面作业中已经做正确] [正确]

正确答案：B

解答参考：

10.

若要用属性编辑命令将左侧的表面粗糙度图块中文字的书写方向改成右侧的格式，应选取该命令的（ ）选项进行编辑。

(A) “值（V）”和“位置（P）”

(B) “角度（A）”和“样式（S）”

(C) “角度（A）”和“位置（P）”

(D)

“值（V）”和“样式（S）”

你选择的答案： [前面作业中已经做正确] [正确]

正确答案：C

解答参考：

11. 使用“标注样式管理器”对话框中的（ ）选项卡可以进行尺寸极限偏差的标注。

(A) 文字

(B) 主单位

(C) 换算单位

(D) 公差

你选择的答案： [前面作业中已经做正确] [正确]

正确答案：D

解答参考：

二、不定项选择题(有不定个选项正确，共3道小题)

12. 使用设置视图（Solview）命令的“UCS（U）”和“正交（O）”选项生成的视口，在用设置图形（Soldraw）命令获取二维视图后，每个视口都有（ ）图层。

[不选全或者选错，不算完成]

(A) 视口名称-DIM

(B) 视口名称-HAT

(C) 视口名称-HID

(D) 视口名称-VIS

正确答案：A C D

解答参考：

13. 下列命令中，执行（ ）命令时，系统自动进入布局中的图纸空间。 [不选全或者选错，不算完成]

(A) 设置视图Solview

(B) 设置图形Soldraw

(C) 设置轮廓Solprof

(D) 以上三个都可以

正确答案：A B

解答参考：

14. 若要在图形中标注形状和位置公差，可通过下列（ ）方式进行标注。 [不选全或者选错，不算完成]

(A) “标注样式管理器”对话框中的“公差”选项卡

(B)

“标注”工具栏上的公差 按钮

(C) 引线Leader命令中的 “公差（T）”选项

(D)

“标注”菜单上的“公差”命令

正确答案：B C D

解答参考：

三、判断题(判断正误，共19道小题)

15. 在教材创建的三维绘图样板文件中，应将点样式设置为可见的模式。

正确答案：说法正确

解答参考：

16. 在对既有叠加又有切挖的组合体建模时，各基本体应该先进行差集操作，再进行并集操作。

正确答案：说法错误

解答参考：

17. 在用设置视图（Solview）命令建立第一个浮动视口（俯视图）后，应回车结束命令，再重新启用该命令创建其余的视口。

正确答案：说法错误

解答参考：

18. 在在用设置视图（Solview）命令的“正交（O）”选项建立新视口时，可根据需要在原视口的边框上捕捉任一点来指明投影方向。

正确答案：说法正确

解答参考：

19. 在使用设置视图（Solview）和设置图形（Soldraw）命令获取二维视图时，一定要先用Solview命令建立各视口，然后才能用Soldraw命令获取二维视图。

正确答案：说法正确

解答参考：

20. 可以在任意UCS中绘制轴测剖视图中的剖面线。

正确答案：说法错误

解答参考：

21. 绘制轴测剖视图中水平面、正平面和侧平面上的剖面线时，其UCS是一致的。

正确答案：说法错误

解答参考：

22. 图块不能包含文字信息。

正确答案：说法错误

解答参考：

23. 属性可以独立于图块之外单独使用。

正确答案：说法错误

解答参考：

24. 使用块（Block）命令生成的图块可以插入到任何图形文件中。

正确答案：说法错误

解答参考： 25. 凡是DWG图形文件都可以作为块插入到其他图形文件中。

正确答案：说法正确

解答参考：

26. 使用外部块（Wblock）命令生成的图块可以插入到任何图形文件中。

正确答案：说法正确

解答参考：

27. 无论用Block命令还是Wblock命令生成图块后，原来的块图形和属性都会在绘图窗口中消失，不再显示。

正确答案：说法错误

解答参考：

28. 使用插入（Insert）命令插入图块时，可以改变图形的大小，但不能旋转。

正确答案：说法错误

解答参考：

29. 插入（Insert）命令只能插入图块，不能插入整个图形文件。

正确答案：说法错误

解答参考：

30.

可以对插入的块属性的文字内容进行编辑。

正确答案：说法正确

解答参考：

31.

插入的块属性后，不能改变其位置和角度。

正确答案：说法错误

解答参考：

32.

只要双击图块的属性，即可对属性值进行修改。

正确答案：说法正确

解答参考：

33. 若尺寸的下偏差为，则在“标注样式管理器”对话框中的“公差”选项卡中输入的下偏差值也应为。

正确答案：说法错误 解答参考：

（注意：若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。在线只需提交客观题答案。)

四、主观题(共17道小题)

34.

上机操作题：创建下图中的实体，取出二维视图并作整理，并列出绘图步骤（附草图，写出命令，可不必写出命令中的选项）。

参考答案：

提示：在此只对实体建模列出步骤，取二维视图和整理请参阅教材中的相关例题。

由于建模方法有多种，上述步骤仅作参考

35.

上机操作题：创建下图中的实体，取出二维视图并作整理，并列出绘图步骤（附草图，写出命令，可不必写出命令中的选项）。

参考答案：

提示：在此只对实体建模列出步骤，取二维视图和整理请参阅教材中的相关例题。

由于建模方法有多种，上述步骤仅作参考

36.

上机操作题：创建下图中的实体，取出二维视图并作整理，并列出绘图步骤（附草图，写出命令，可不必写出命令中的选项）。

参考答案：

提示：在此只对实体建模列出步骤，取二维视图和整理请参阅教材中的相关例题。

合集下载

15秋西南交大《计算机绘图C》在线作业二 答案

15秋西南交大《计算机绘图C》在线作业二 答案

优选

1 / 13 西南交《计算机绘图》在线作业二

一、单选题（共 30 道试题，共 60 分。）

1. 图纸中数字和字母分为（ ）两种字型。

. 型和型

. 大写和小写

. 简体和繁体

. 中文和英文

正确答案：

2. 制图国家标准规定，图样中书写数字或字母的字型有型和型两种，其区别是（ ）。

. 字宽不同

. 字体大小不同

. 笔画粗细不同

. 倾斜角度不同

正确答案：

3. 在斜轴测投影图中，两个轴向伸缩系数（ ）的轴测图，称为斜二等轴测图。

. 同向

. 不同

. 相反

. 相同

正确答案：

4. 在建筑图样中，平面图和剖面图中被剖切的主要建筑构造的轮廓线采用（ ）。

. 粗实线 优选

2 / 13 . 细实线

. 波浪线

. 虚线

正确答案：

5. 哪一个“对象捕捉”选项用于选取块对象所处的位置（ ）。

. 端点

. 中点

. 圆心

. 插入点

正确答案：

6. 标高的单位为（ ）。

. m

. m

. mm

. m

正确答案：

7. 某产品用放大一倍的比例绘图，在标题栏比例项中应填（ ）。

. 放大一倍

. 1×2

. 2/1

. 2:1

正确答案： 优选

3 / 13 8. 尺寸线终端形式有（ ）两形式。

. 箭头和圆点

. 箭头和斜线

. 圆圈和圆点

. 粗线和细线

正确答案：

9. 在使用单行文本命令书写“f50”时,下列输入正确的是( )。

. %%50

. %%50

. 50

. %%u50

正确答案：

10. 图样中汉字应写成（ ）体，采用国家正式公布的简化字。

. 宋体

. 长仿宋

. 隶书

. 楷体

正确答案：

11. 标注圆的直径尺寸时，一般（ ）应通过圆心，尺寸箭头指到圆弧上。

. 尺寸线

. 尺寸界线

. 尺寸数字 优选

4 / 13 . 尺寸箭头

正确答案：

12. 制图国家标准规定，字体的号数，即字体的（ ）。

. 高度

. 宽度

. 长度

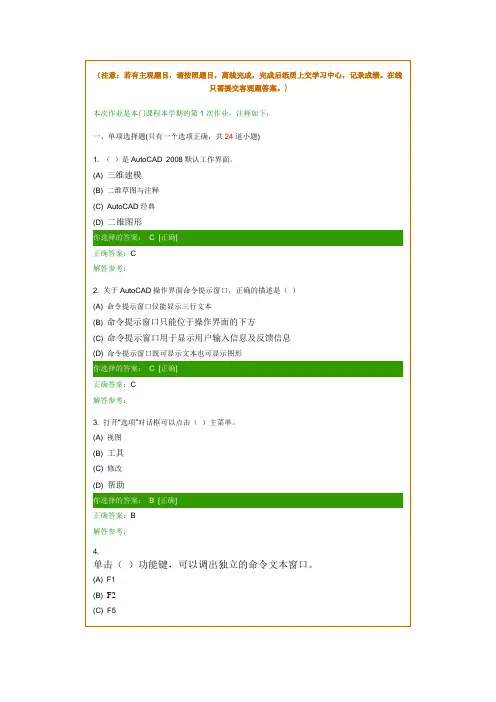

计算机绘图C-第一次作业
