本科毕业论文（设计）
题目 手机壳模具设计与结构设计
作者
学院 机械工程学院
专业 料成型与控制工程
学号
指导教师
二〇一六年二月二十二日
摘 要
本次设计就是将手机壳作为设计模型，将注塑模具的相关知识作为依据，阐述塑料注塑模具的整体设计过程。
该毕业设计的内容是手机壳的注塑模具，材料为PC，根据其结构形状特点以及通过对手机壳成型工艺的正确分析，确定型腔的总体布局，选择分型面，确定脱模方式，设计浇注系统等；同时本文对注塑模具进行简要介绍，对注塑模具中的主要零件进行设计计算，在设计过程中着重考虑其生产实际中的经济性和合理性。
关键词：注塑模具；注射成型；分型面
Abstract
This design is the air refreshing agent box as a design model, the injection mold related knowledge as the basis, elaborated the whole design process of plastic injection mould.
The content of graduation design is the injection mold of air refreshing agent box, the material is PC, according to the structure characteristics and the correct analysis
of the air refreshing agent box molding process, to determine the overall layout of the cavity, the choice of parting surface, gating system design to determine the stripping
I 1 绪 论
1注塑模具工艺简介
一、模具
模具是当今工业生产中使用极为广泛的主要工艺装备，模具工业正在成为国民经济中的
重要基础工业之一。
目前各工业先进国为应付当前市场多样化的要求，缩短产品制造周期以取得最佳的竞争优势，无不引入CAD/CAE/CAM计算机一体化制造技术，以提高产品质量，降低生产成本，增加竞争力。而随微机软件的发展和进步，模具CAD/CAE/CAM技术在世界范围内得到了广泛的应用，它已成为模具设计制造的发展方向。
二、注塑模具
注射模具又称注塑模具，主要用于热塑性塑料制品的成型。注塑成型在塑料制品中占有很大比重，世界上塑料成型模具的产量半数以上是注塑模具。由于注射模具的生产制作并不是设计的最终目的，而是要用它制作出好的塑料制品。所以，模具的设计不但要考虑到金属的特性及加工工艺，还需要充分考虑到树脂材料特性、注射成型工艺。
三、注塑模具设计
注射模具设计的内容主要包括市场调研，塑料的选择，塑件建模及其设计的工艺分析，注塑机、注射模架及其零部件的选择，并进行有关的参数计算和校核，以及工程图纸的绘制。在模具设计中CAD/CAE技术的应用，可大量缩短模具设计的时间并使设计参数标准化。尽管如此，我们在正确地、高水平地使用注塑模具计算机辅助设计的各种软件的同时，仍必须对模具设计的原则和方法有透彻地了解，以使CAD/CAE技术在模具的设计、生产、制造过程中发挥最大的作用。
四、注塑成型
注射(注塑)成型是使热塑性或热固性模塑料先在加热料筒中均匀塑化，而后由柱塞或移
动螺杆推挤到闭合模具的模腔中成型的一种方法。注射成型是一个复杂的过程，其中包括充模、加压、保压、冷却和脱模等一系列连续的加工步骤。它几乎适用于所有的热塑性塑料。近年来，注射成型也成功地用于成型某些热固性塑料。注射成型的成型周期短(几秒到几分钟)，成型制品质量可由几克到几十千克，能一次成型外形复杂、尺寸精确、II 带有金属或非金属嵌件的模塑品。因此，该方法适应性强，生产效率高。注射成型用的注射机分为柱塞式注射机和螺杆式注射机两大类，由注射系统、锁模系统和塑模三大部分组成。 本题目也是运用传统的注射成型技术来生产出需要的产品。
windows7

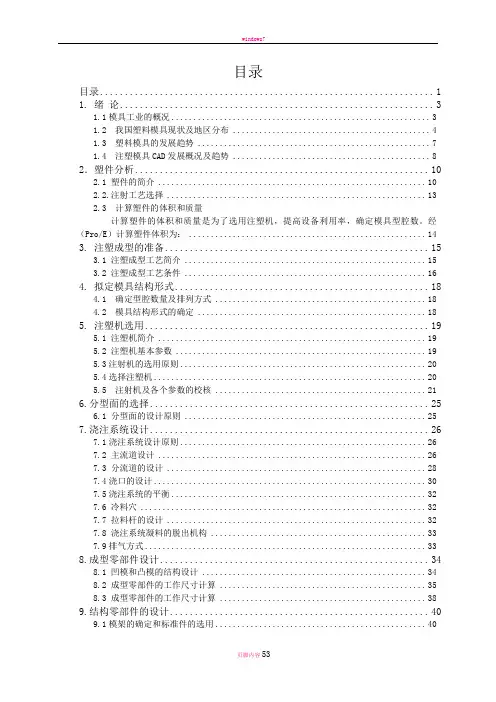

页脚内容53 目录
目录 ................................................................... 1
1. 绪 论 ............................................................... 3
1.1模具工业的概况 ........................................................... 3
1.2 我国塑料模具现状及地区分布 ............................................. 4
1.3 塑料模具的发展趋势 ..................................................... 7
1.4 注塑模具CAD发展概况及趋势 ............................................. 8
2．塑件分析 ........................................................... 10
2.1 塑件的简介 ............................................................. 10
2.2.注射工艺选择 ........................................................... 13
2.3 计算塑件的体积和质量
计算塑件的体积和质量是为了选用注塑机，提高设备利用率，确定模具型腔数。经（Pro/E）计算塑件体积为： ...................................................... 14
3. 注塑成型的准备 ..................................................... 15
塑料模设计说明书
系 别：机械工程系
专 业：模具设计与制造
班 级：
姓 名：
学 号：
指导老师：
12月13日
一、 塑件工艺特性
1、塑件所使用的材料的种类及工艺特性的分析：
聚苯乙烯是通用热塑性塑料。
聚苯乙烯树脂是无色、透明并有光泽的非结晶型线型结构的高聚物。其原料来源广泛，石油工业的发展促进了聚苯乙烯大规模的生产。目前，它的产量仅次于聚乙烯和聚氯乙烯，居于第三位。
2、塑件的成型特点分析：
聚苯乙烯成型性能优良，其吸水性小，成型前可不进行干燥；收缩小，制品尺寸稳定；比热容小，可很快加热塑化，且塑化量较大，故成型速度快，生产周期短，可进行高速注射；流动性好，可采用注射、挤出、真空等各种成型方法。但注射成型时应防止淌料；应控制成型温度、压力和时间等工艺条件，以减少内应力。
3、塑件结构分析：
从塑件外型看，总体为一个圆形阶梯壳体零件，表面要求光滑，并带圆弧，有较细长的排气孔和装配孔。
二、塑件的体积与质量的计算
该产品材料为ps，查资料得知其密度为1.054 g/cm3，收缩率为0.6%～0.8%。
利用PRO/E计算得塑件的体积V=4.894cm3
塑件质量：M=Vρ=1.054g/cm3×4.894cm3≈5.158g
三、注塑机的确定
根据原材料和塑料制件的各种参数，初定注射机的型号为：G54-S200/400，其有关参数如下:（参照教材表4.2）
注塑机的最大注塑量：200~400cm3 ； 螺杆直径：55mm
注射压力：109MPa ； 注射行程：160mm
注射方式：螺杆式 ； 锁模力：2540KN
最大成型面积：645 cm3 ； 最大开合模行程：260cm
最大模厚：406mm ； 最小模厚：165mm
