人教版八年级上册物理 5.3 凸透镜成像的规律 同步练习(含答案)

5.3 凸透镜成像的规律一．选择题（共7小题）1．太原市部分街道路口安装有行人闯红灯抓拍系统。

当行人闯红灯时，监控摄像头就会拍照，拍到的人像跟数据库内的有效证件照片进行对比识别，紧接着LED屏上就会出现闯红灯者的照片。

下列说法中正确的是（）A．拍照时，行人位于摄像头2倍焦距以外B．行人通过摄像头成正立的实像C．行人通过摄像头成缩小的虚像D．摄像头成像原理与投影仪相同2．李强在“探究凸透镜成像规律”的实验中，将烛焰放在凸透镜前某一位置时，恰好在凸透镜后30cm处的光屏上出现一个与该烛焰等大的像，下列说法正确的是（）A．此时蜡烛离凸透镜的距离大于30cmB．该凸透镜的焦距是15cmC．当物距是10cm时，光屏上呈现倒立放大的像D．实验中蜡烛燃烧变短，屏上的像将向下移动3．如图所示，小明同学在探究凸透镜成像的规律时，记录并绘制了物距u和像距v之间的关系图象。

下列说法正确的是（）A．凸透镜焦距为20cmB．物距为5cm时，可以通过移动光屏承接到清晰的像C．物距为15cm时，成放大的像，根据这一原理可以制成投影仪D．物距由15cm增大到30cm的过程中，在光屏上看到的像一直是变大的4．在探究凸透镜成像规律的实验中，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距透镜15cm处的光屏上得到烛焰清晰的像。

若把点燃的蜡烛放在距凸透镜15cm处，则移动光屏（）A．能承接到倒立、缩小的实像B．能承接到倒立、放大的实像C．不能承接到像D．距透镜15 cm 处才能承接到清晰的像5．在“探究凸透镜成像规律”的实验中，同学们选用多个LED灯制成字母“F“做为实验光源，用标有格子的白色板做成光屏进行实验探究，如图所示，凸透镜的焦距为10cm，此时恰能在光屏上成一个清晰的像，则下列说法正确的是（）A．将图中的光源和光屏对换，可在光屏上得到清晰、放大的实像B．将图中光源“F”向右移动5cm，再向右移动光屏得到清晰的像，这是投影仪的原理C．在图中贴近凸透镜右侧放置镜片，只向左移动光屏能得到清晰的像，该镜片是近视镜D．用焦距为12cm的凸透镜替换图中凸透镜，只向右移动光屏，就可得到清晰的像6．如图甲测凸透镜的焦距，如图乙“探究凸透镜成像的规律”，实验过程中小徐同学将蜡烛分别放在甲、乙、丙、丁不同的位置（图甲和图乙中的透镜相同），下列说法正确的是（）A．由图甲可知凸透镜的焦距是5.0cmB．图乙四个位置中，移动光屏，4个位置上的蜡烛都可以在光屏上成像C．将蜡烛放在丙位置，若凸透镜上有一个泥点，则在光屏上不会出现泥点的影子D．将蜡烛放在乙位置，光屏应向左移动才能找到清晰的像，此时成放大的像7．在探究“凸透镜成像的规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，则下列判断错误的是（）A．此时成像情况符合照相机的成像原理B．此凸透镜的焦距大于20cmC．将蜡烛移动到25cm刻度处，应向右移动光屏，才能再次在光屏上得到清晰的像D．将蜡烛移动到40cm刻度处，无论怎样移动光屏，都不会在光屏上成像二．填空题（共8小题）8．如图所示是生活中常用手机扫描二维码的情形，这相当于给二维码拍了一张照片，照相机镜头相当于一个透镜，二维码经摄像头扫描成倒立、（选填“缩小”、“等大”或“放大”）的实像。

5.3.2凸透镜成像规律的应用【A层基础必会】考点一凸透镜成像规律的应用1.某同学将凸透镜平放在物理课本的封面上,通过凸透镜看到“物”字的形状是(B)2.(实践应用)某现代体育比赛中,高清摄像器材已普遍应用,为我们清晰地展现了很多运动员在比赛中的精彩瞬间。

摄像机的镜头相当于凸透镜,其感光元件上接收到的像的性质是倒立、缩小的实像(填写像的完整性质)。

3.(跨学科·日常生活)如图所示,路引装置将路引信息投射在地面上,路引装置成像原理和投影仪(选填“照相机”“投影仪”或“放大镜”)相同,路引装置与地面的距离越大,所成的像越大(选填“大”或“小”)。

4.为倡导低碳出行,各地增设了多处共享单车取车点。

取车时,可用手机扫描车桩上的二维码来开启车锁。

手机扫描二维码时,手机镜头相当于凸透镜,当手机镜头靠近二维码扫描时,物距变小(选填“变大”或“变小”),手机屏幕上的像变大(选填“变大”或“变小”)。

5.如图所示,装满水的杯子类似一个透镜,在水杯后面放置一个小泥娃,透过水杯进行观察,看到“泥娃”变细了,可以判断泥娃处于(D)A.焦点以内B.焦点上C.一倍焦距和二倍焦距之间D.二倍焦距以外6.(2024·济宁质检)如图是我国自主研制的某新型战斗机上的光电搜索跟踪系统,该系统功能与人眼相似,能为战斗机提供感知外界的“视觉”,系统内置的光电传感器,相当于人眼的视网膜,最外层窗口和传感器之间的光学元件,相当于人眼的晶状体,关于该系统说法不正确的是(B)A.该系统的光学元件相当于一个凸透镜B.该系统在光电传感器上成的是倒立、放大的实像C.当战斗机逐渐靠近被跟踪物体时,物体所成的像会逐渐变大D.周围景物通过该系统成像时,景物到镜头的距离大于镜头的2倍焦距考点二利用凸透镜成像规律判断焦距7.(实践应用)如图是某同学制作的昆虫观察瓶。

为了便于观察瓶底小昆虫放大的像,他在瓶口安装的应是凸(选填“凸”或“凹”)透镜。

C. 将蜡烛移动到光具座42cm刻度线处，烛焰所成的像是倒立、放大的；
D. 将蜡烛移动到光具座30cm刻度线处，移动光屏至适当位置，光屏上可得到等大的像
【答案】D。
【解析】A．由图可知，此时物距u=15.0cm，由凸透镜焦距可知f<u<2f
成倒立、放大的实像，投影仪及幻灯机是利用此原理制成的，故A错误；
③请在图丙中画出烛焰上的一点A在平面镜中的像 ______。
【变式2】（2023·大庆）某实验小组进行探究凸透镜成像的实验， 操作如下：
（1）实验前，调整烛焰和光屏的中心与凸透镜的光心在同一高度；
（2）正确测出凸透镜的焦距f， 当物距u<f时，烛焰成正立放大虚像；当u=f时，________（填“能”或“不能”） 观察到烛焰的像；当u>f时，烛焰成________（填“正立实像”、“正立虚像”、“倒立实像”或“倒立虚像”）。同学们分析得出：像的虚实由________大小关系决定；
（4）接着，小明保持凸透镜在光具座上的位置不动，如果仅将图乙中蜡烛和光屏的位置互换，发现光屏上仍能观察到烛焰清晰的像。这是因为在光的折射现象中，光路是___________的；
（5）在如图乙所示实验情形下，如果保持凸透镜和光屏的位置不变，将蜡烛适当远离凸透镜，发现光屏上烛焰的像变得模糊不清，此现象可以体现___________（选填“近视眼”或“远视眼”）的成像情况。

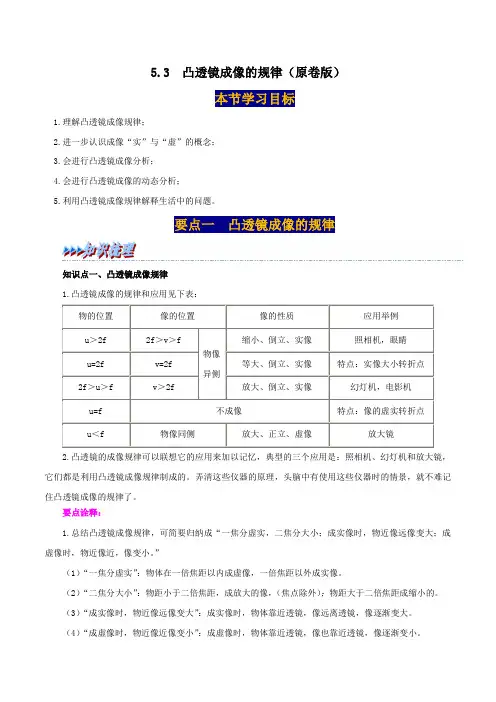

像的性质
应用举例
u＞2f
2f＞v＞f
物像
异侧
缩小、倒立、实像
照相机，眼睛
u=2f
v=2f
等大、倒立、实像
特点：实像大小转折点
2f＞u＞f
v＞2f
放大、倒立、实像
幻灯机，电影机

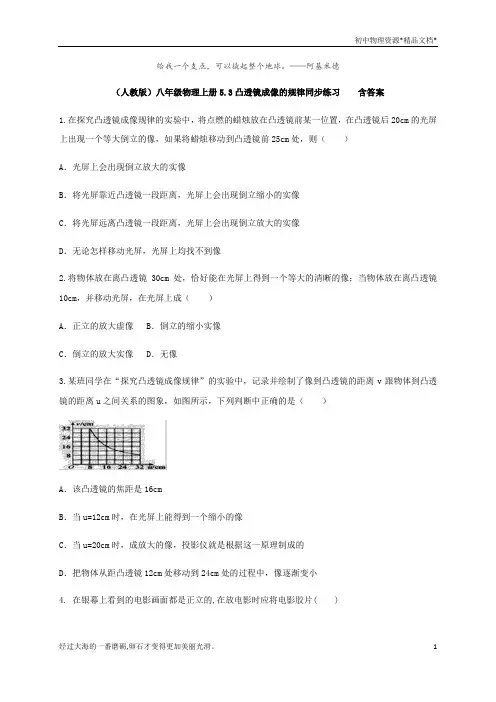

给我一个支点，可以撬起整个地球。

——阿基米德（人教版）八年级物理上册5.3凸透镜成像的规律同步练习含答案1.在探究凸透镜成像规律的实验中，将点燃的蜡烛放在凸透镜前某一位置，在凸透镜后20cm的光屏上出现一个等大倒立的像，如果将蜡烛移动到凸透镜前25cm处，则（）A．光屏上会出现倒立放大的实像B．将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像C．将光屏远离凸透镜一段距离，光屏上会出现倒立放大的实像D．无论怎样移动光屏，光屏上均找不到像2.将物体放在离凸透镜30cm处，恰好能在光屏上得到一个等大的清晰的像；当物体放在离凸透镜10cm，并移动光屏，在光屏上成（）A．正立的放大虚像B．倒立的缩小实像C．倒立的放大实像D．无像3.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断中正确的是（）A．该凸透镜的焦距是16cmB．当u=12cm时，在光屏上能得到一个缩小的像C．当u=20cm时，成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小4. 在银幕上看到的电影画面都是正立的,在放电影时应将电影胶片( )A. 正立着放在小于凸透镜2f的位置上B. 倒立着放在小于凸透镜2f的位置上C. 正立着放在凸透镜2f和f之间的位置上D. 倒立着放在凸透镜2f和f之间的位置上5.如图所示是小华用相机拍摄的桂林市杉湖上的双塔相片。

下面说法正确的是()A. 双塔在湖中的倒影是实像B. 要使塔的像更大些,小华或相机镜头应离塔更近些C. 要使塔的像更大些,小华或相机镜头应离塔更远些D. 要使塔的像更小些,小华或相机镜头应离塔更近些6.在做探究凸透镜成像规律的实验时,某实验小组所用凸透镜的焦距是10 cm,改变物距4次,每次都能通过移动光屏得到清晰的像,下面是他们记录的这四组物距(u)和像距(v)的数据,其中数据错误的是( )A. u=15 cm,v=19.3 cm B . u=25 cm.v=17.3 cmC. u=20 cm,v=20 cmD. u=30 cm,v=15.2 cm7.如图所示,在“探究凸透镜成像的规律”实验中,调整实验装置时,要使凸透镜和光屏的中心跟烛焰的中心大致在________ 。

人教版物理八年级上册第五章第三节凸透镜成像的规律同步练习1.已知凸透镜的焦距为10cm，设物体到透镜的距离为u，则下列判断错误的是( )A. 该透镜作放大镜使用时，u<10cmB. 物体为一点光源时，利用该透镜可得到一束平行光，此时u＝10cmC. 该透镜作投影仪的镜头使用时，u>10cmD. 该透镜作照相机的镜头使用时，u>20cm2.某同学在探究凸透镜成像规律时，将蜡烛放到离透镜15cm处时，在光屏上得到一个放大的像，他将蜡烛又远离了透镜15cm，下列说法中正确的是（）A. 一定成缩小的实像B. 一定成等大的实像C. 一定成放大的实像D. 无法判断3.如图是小明用凸透镜观察课本上的鹦鹉图片的情景，左图是书上鹦鹉图片，右边四个图是他看到的鹦鹉的像．开始将凸透镜紧靠课本观察，然后逐渐增大凸透镜到课本的距离，则他先后看到的像应是（）A、②④③①B、②③①④C、④②③①D、④③②①4.把凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑．若将某一物体放在此透镜前20cm处，可得到一个（）A、倒立缩小的实像B、倒立放大的实像C、正立放大的实像D、正立放大的虚像5.小琳用光具座探究凸透镜成像规律，她先将物体放在凸透镜前某一位置时恰在透镜后20cm处的光屏上出现一个与该物体等大的像；若现将物体移至透镜前5cm处时，在光屏上将出现( ) A．倒立放大的实像 B．倒立缩小的实像C．正立放大的虚像 D．光屏上接收不到像6.应用如图所示的凸透镜成像规律制成的光学设备是A．投影仪 B．放大镜 C．照相机 D．潜望镜7.如图所示是小明同学用蜡烛、凸透镜和光屏在光具座上研究凸透镜成像规律的实验装置，其中明显还需要调整的是________。

调整后烛焰能在光屏上成倒立________的实像；此时再将蜡烛向右移动到焦点之内，要想观察像，小明就应该________。

8.如图所示，是探究凸透镜成像规律的实验装置，烛焰、透镜和光中心大致在同一高度，当凸透镜的焦距f=10cm、物距u=15cm、像距v=30cm时，光屏上得到________ 、________ 的实像；若撤去光屏，简要说明观察该像的方法________9.某些手表上有一个圆滑的透明凸起，通过它看日期会觉得很清楚，这是因为这个圆滑的凸起相当于一个________，我们看到的实际上是一个________(选填“放大”或“缩小”)的________(选填“实像”或“虚像”)。

5.3凸透镜成像的规律同步测试一．选择题1．如图所示，小明用放大镜看窗外远处的物体，他看到的像是（）A．倒立缩小的实像B．倒立缩小的虚像C．正立缩小的实像D．正立放大的虚像2．如图所示，烛焰在光屏上成了一个清晰的像，下列说法正确的是（）A．此时成倒立放大的实像B．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜C．在凸透镜左侧放一个凹透镜，需要把光屏向右移才能再次看到清晰的像D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板3．“停课不停学”，张同学拍照上传的作业图片总是一头大一头小，一侧亮一侧暗。

下列说法正确的是（）A．成像性质角度：大的一头是虚像，小的一头是实像B．成像大小角度：大的一头是放大的，小的一头是缩小的C．物距大小角度：大的一头离镜头近，小的一头离得远D．拍摄技术角度：把拍照手机水平放到作业本的上方，拍出来就会一样亮4．测绘人员绘制地图时，需从飞机上向地面拍照，叫航空摄影，如果所用相机的镜头焦距为5cm，则所成清晰的像与镜头的距离为（）A．10cm B．略大于5cm C．5cm D．略小于5cm5．如图所示是某小组同学在“探究凸透镜成像规律”的实验中的一个情景，此时光屏上呈现清晰的像，由此可知（）A．此时光屏上成倒立放大的实像，与照相机的成像原理相同B．将蜡烛远离透镜，要想在光屏上呈现清晰的像，应将光屏靠近透镜C．仅将蜡烛和光屏的位置互换，光屏上无法呈现出清晰的像D．随着蜡烛越烧越短，呈现在光屏上的像也会向下移动6．小明做凸透镜成像规律的实验。

当蜡烛与凸透镜之间的距离为20cm时，移动光屏，烛焰在光屏上成清晰的像，用刻度尺测量像的高度为h1，像到凸透镜的距离为s1；当蜡烛与凸透镜之间的距离为15cm时，移动光屏，烛焰在光屏上成清晰的像，用刻度尺测量像的高度为h2，像到凸透镜的距离为s2．在下列四个选项中，判断正确的是（）A．h1＝h2B．h1＜h2C．s1＝s2D．s1＞s27．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，在光屏上呈现一个与凸透镜口径等大的圆形光斑，下列说法正确的是（）A．该透镜的焦距为10.00cmB．将光屏向右移动，光斑大小不变C．将蜡烛向左移动20cm，光屏上会成像D．若使该透镜成虚像，蜡烛与透镜的距离应小于20cm8．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

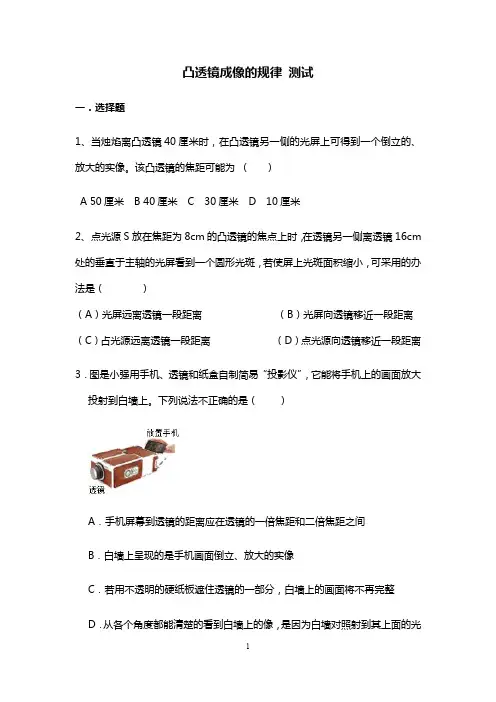

凸透镜成像的规律测试一．选择题1、当烛焰离凸透镜40厘米时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像。

该凸透镜的焦距可能为（）A50厘米B40厘米C30厘米D10厘米2、点光源S放在焦距为8cm的凸透镜的焦点上时，在透镜另一侧离透镜16cm 处的垂直于主轴的光屏看到一个圆形光斑，若使屏上光斑面积缩小，可采用的办法是（）（A）光屏远离透镜一段距离（B）光屏向透镜移近一段距离（C）占光源远离透镜一段距离（D）点光源向透镜移近一段距离3．图是小强用手机、透镜和纸盒自制简易“投影仪”，它能将手机上的画面放大投射到白墙上。

下列说法不正确的是（）A．手机屏幕到透镜的距离应在透镜的一倍焦距和二倍焦距之间B．白墙上呈现的是手机画面倒立、放大的实像C．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整D．从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射4．小丽在探究“凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图时，在光屏的中央承接到了烛焰清晰的像。

则下列说法不正确的是（）A．图中光屏上的像与投影仪成像性质相同B．小丽用不透明的书挡住烛焰的上半部分，光屏上仍能成完整的像C．如果将图中光屏和蜡烛换个位置，光屏上仍能承接清晰的像，成像性质与投影仪成像相同D．小丽摘下自己戴的近视眼镜，将镜片放在图中蜡烛和透镜之间，应将光屏向右移动才能承接清晰的像5、测绘人员绘制地图时，常需要从高空飞机上向地面拍照，若使用的相机镜头焦距为50mm，则胶片与镜头的距离应为（）A、100mm以外B、恰为50mmC、50mm以内D、略大于50mm6、一个人照完一张半身像后，又想照一张同样大小的全身照，摄影师应使（）A.照相机远离人，暗箱拉长B.照相机远离人，暗箱缩短C.照相机靠近人，暗箱拉长D.照相机不动，只调大光圈7.如图所示，实物投影仪的镜头相当于一个焦距为10cm的凸透镜，下列有关投影仪的分析正确的是（）A.平面镜的作用是成像B.投影仪所成的像可以是实像，也可以是虚像C.灯片离镜头的距离应该在20cm至40cm之间D.如果想要银幕上的像变大一点，应该将镜头放下一点，同时将投影仪远离一点银幕8.根据图所示，可判断出蚂蚁到放大镜的距离（）A.小于焦距B.大于焦距，小于两倍焦距C.等于两倍焦距D.大于两倍焦距9.如图所示，粗细均匀的圆柱体AB放置在凸透镜的主光轴上，P为2倍焦距处，圆柱体所成像的形状和位置应是( )A.两头细中间粗，像到镜距离都大于焦距B.A端细，B端粗，B端的像到镜的距离大于2倍焦距C.两头粗中部细，像到镜的距离都大于2倍焦距D.A端粗，B端细，A端的像到镜的距离大于2倍焦距10.小方同学做“探究凸透镜成像规律”实验，当蜡烛、凸透镜、光屏的位置如图所示时，光屏上得到了清晰的像。

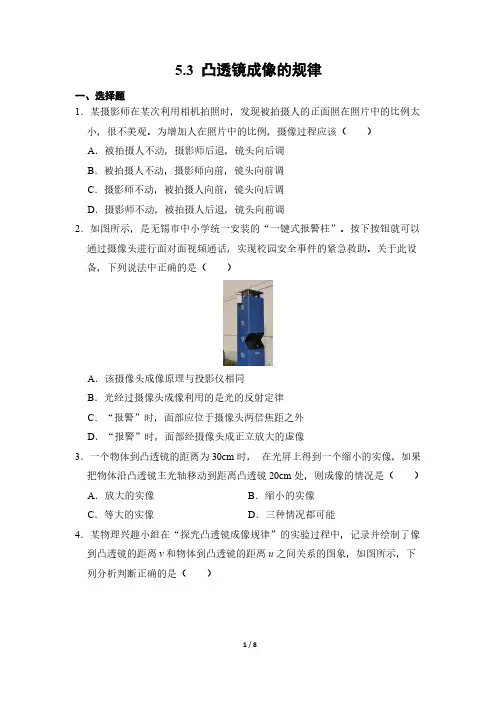

5.3凸透镜成像的规律一、选择题1．某摄影师在某次利用相机拍照时，发现被拍摄人的正面照在照片中的比例太小，很不美观。

为增加人在照片中的比例，摄像过程应该（）A．被拍摄人不动，摄影师后退，镜头向后调B．被拍摄人不动，摄影师向前，镜头向前调C．摄影师不动，被拍摄人向前，镜头向后调D．摄影师不动，被拍摄人后退，镜头向前调2．如图所示，是无锡市中小学统一安装的“一键式报警柱”。

按下按钮就可以通过摄像头进行面对面视频通话，实现校园安全事件的紧急救助。

关于此设备，下列说法中正确的是（）A．该摄像头成像原理与投影仪相同B．光经过摄像头成像利用的是光的反射定律C．“报警”时，面部应位于摄像头两倍焦距之外D．“报警”时，面部经摄像头成正立放大的虚像3．一个物体到凸透镜的距离为30cm时，在光屏上得到一个缩小的实像，如果把物体沿凸透镜主光轴移动到距离凸透镜20cm处，则成像的情况是（）A．放大的实像B．缩小的实像C．等大的实像D．三种情况都可能4．某物理兴趣小组在“探究凸透镜成像规律”的实验过程中，记录并绘制了像到凸透镜的距离v和物体到凸透镜的距离u之间关系的图象，如图所示，下列分析判断正确的是（）A．实验中所使用的的凸透镜焦距为16cmB．物体放在A点对应的位置上，成缩小倒立的实像C．物体放在C点对应的位置，放大倒立的实像D．物体从A点移到C点的过程中，所成的像逐渐变小5．凸透镜的焦距是15cm，当将一个物体放在这个透镜50cm处时，在凸透镜的另一侧可以得到（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的实像D．正立、缩小的实像6．用光具座和焦距为10cm的凸透镜做成像实验，当把点燃的蜡烛放在离凸透镜20cm处，则在透镜另一侧的光屏上得到的像是（）A．放大、倒立的实像B．放大、正立的虚像C．等大、倒立的实像D．缩小、倒立的虚像7．如图是北京时间2023年10月26日11时13分59秒，搭载神舟十七号载人飞船的长征二号F遥十七运载火箭在酒泉卫星发射中心点火发射的照片，火箭周围冒有大量的“白气”，载着空间站建造任务启动以来平均年龄最小的航天员乘组，向中国自己的太空家园飞奔而去。

5.3 凸透镜成像的规律一．选择题（共6小题）1．小丽在探究“凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图时，在光屏的中央承接到了烛焰清晰的像。

则下列说法不正确的是（）A．图中光屏上的像与投影仪成像性质相同B．小丽用不透明的书挡住烛焰的上半部分，光屏上仍能成完整的像C．如果将图中光屏和蜡烛换个位置，光屏上仍能承接清晰的像，成像性质与投影仪成像相同D．小丽摘下自己戴的近视眼镜，将镜片放在图中蜡烛和透镜之间，应将光屏向右移动才能承接清晰的像2．如图1所示是十字路口处安装的监控摄像头，图2中A、B是同一辆汽车经过十字路口时，监控摄像头先后拍下的两张照片。

下列分析中正确的是（）A．监控摄像头工作原理与投影仪相同B．摄像头的镜头拍摄的是正立，缩小的实像C．照片中几乎看不见车内的人，但车的外表却很清晰，因为车是光源D．由照片A、B可以看出汽车是迎着摄像头方向行驶3．目前，移动支付已经进入“刷脸时代”，消费者面对摄像头，摄像头相当于凸透镜，系统自动拍照，扫描面部特征，确认身份信息后，即可完成交易。

无需钱包或手机，整个交易过程不超过5s。

由此应用到的物理知识，下列说法正确的是（）A．“刷脸支付”过程，人脸是光源B．凸透镜可以成正立的实像C．扫描仪获取的信息是人脸反射的光再经过摄像头对光的折射形成的D．人体面部不同部位的肤色有差异但对各种色光的反射能力相同4．小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景。

以下说法中正确的是（）A．甲图中成的是实像；乙图中成的是虚像B．甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机C．甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜l倍焦距以内D．甲图中凸透镜靠近书本，所成的像变小；乙图中凸透镜远离书本，成的像也变小5．如图所示是用来“探究凸透镜成像规律”的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到放大的像。

5.3 凸透镜成像的规律一．选择题（共6小题）1．在“探究凸透镜成像的规律”实验时，某小组测量出物距和像距的数据，并绘制成如图所示的图象，根据图象可知（）A．该凸透镜的焦距f＝20cmB．当物距u＝30cm时，成倒立、缩小的实像，照相机利用了这条规律C．当物距u＝8cm时，成倒立、放大的实像，幻灯机利用了这条规律D．若把物体从距凸透镜30cm处向距凸透镜15cm处移动过程中，所成的像会逐渐变小2．小红同学在“探究凸透镜成像规律”时，烛焰在光屏上成了一个清晰的像，如图所示，下列说法正确的是（）A．利用这一成像规律可制成投影仪B．实验中，蜡烛越烧越短，光屏上烛焰的像向下移动C．如果用不透明纸将凸透镜的上半部分挡住，光屏上只能成半个烛焰的像，像的亮度减弱D．要使光屏上烛焰的像变小，应将蜡烛远离凸透镜且将光屏靠近凸透镜3．将焦距为10厘米的凸透镜固定在光具座中央50厘米刻度线处，移动蜡烛到光具座的左端并点燃，再移动光屏至如图所示位置时，在光屏中央得到一个清晰的像。

保持凸透镜位置不变，通过移动蜡烛及光屏的位置，下列成像情况符合实际的是（）A．若蜡烛放置在10厘米刻度线处，移动光屏，在光屏上都不能呈清晰的像B．若蜡烛放置在35厘米刻度线处，移动光屏，可在光屏上呈清晰放大的像C．若蜡烛放置在45厘米刻度线处，移动光屏，可在光屏上呈清晰缩小的像D．若蜡烛和光屏同时向右移动相同的距离，一定不可能在光屏上呈清晰的像4．小春同学用焦距为10cm的放大镜观察《阳光学业评价》，观察到了图中的情形。

下列说法正确的是（）A．图中的成像为放大正立的虚像B．图中的透镜到书本的距离大于10cmC．图中的透镜如果靠近书本，所成的像将变小D．图中的透镜与近视眼镜镜片的透镜种类相同，均为凸透镜5．在探究凸透镜成像规律的实验中，将点燃的蜡烛放在凸透镜前某一位置，在凸透镜后20cm 的光屏上出现一个清晰的倒立等大的像，如果将蜡烛移动到凸透镜前25cm处，则（）A．将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像B．将光屏靠近凸透镜一段距离，光屏上会出现倒立放大的实像C．将光屏远离凸透镜一段距离，光屏上会出现倒立放大的实像D．无论怎样移动光屏，光屏上均找不到像6．将蜡烛、光屏放在如图所示的位置。

A1
A2
A3 A4
B1
B2
. B23.FB4 F o
F.BB1’22’FB. 3’
B4’
AA’2’
A3’
当u>f时，v随u减小而增大。
3
A’
（3）作图解凸透镜成虚像规律
A’
A
..
..
2F F o F 2F
B
B’
2.凹透镜成像作图
FO
F
小结：物体经凹透镜所成的像是正立、缩小、虚 像。
5
3.三条特殊光线小结
光线
透镜
凸 透 折镜 射 后凹 透 镜
平行于主光轴 通过焦点
反向延长线经过虚焦点
通过焦点 与主光轴平行
与主光轴平行
过光心 方向不变
方向不变
6
典型习题 1. 以下两图中横线为主光轴，S1为物点S的像，用
作图法求透镜的光心和焦点的位置，并画出透镜。
S
（1）
S1
（2）
S1 S
7
【答图】 S
（1）
F FO
新教材 人教版 物理 典型习题
第五章 透镜及其应用
第3节 凸透镜成像的规律
（透镜成像作图）
本节要点 1.凸透镜成像作图
(1)与主光轴平行光线折射后过焦点
（1）三条特殊光 (2)过光心的光线方向不变
(3)过焦点的光线折射后平行于主光轴
S.
. F
o
. F
. S’
凸透镜
2
（2）作图解凸透镜成实像规律
答图
5.用一条光线照射凸透镜，折射光线a恰好经过凸
透镜另一侧焦点。然后经水平地面上的平面镜反射，
在墙壁上形成一个光点A。请在图中画出：①a的入射 光线。②光点A的位置。③标出反射角度数。

初中物理人教版八年级上册5.3凸透镜成像的规律练习题一、练习题1.将一个凸透镜正对着太阳光，在距凸透镜20cm的纸上接到一个很小的亮斑．当将一个物体放在距这个透镜50cm处时，在凸透镜的另一侧可以得到（）A. 倒立、放大的实像B. 倒立、缩小的实像C. 正立、放大的实像D. 正立、缩小的实像2.凸透镜放在蜡烛和光屏之间，在屏上恰好能成一倒立放大的实像，如果用硬纸板遮住透镜的上半部分，这时屏上的像会：（）A. 只存在下半部分；B. 只存在上半部分；C. 消失；D. 仍能成完整的像，只是像稍暗些。

3.两束光线通过凸透镜后：（）A. 一定相交于一点B. 一定会聚于焦点C. 一定靠拢但不一定相交D. 一定发散4.下列光学器件中，能对光线起发散作用的是（）A. 平面镜B. 凸透镜C. 凹透镜D. 凹面镜5.手握放大镜，隔着放大镜看物体，则看到的（）A. 只能是正立放大的像B. 只能是倒立缩小的像C. 只能是倒立放大的像D. 前三种像都可以看到6.物体距凸透镜20cm处，在光屏上得到缩小的像，则应选择的凸透镜的焦距为（）A. 5cmB. 10cmC. 15cmD. 20cm7.物体距凸透镜20cm处，在光屏上得到放大的像，则应选择的凸透镜的焦距为（）A. 5cmB. 10cmC. 15cmD. 20cm8.在距凸透镜20cm的光屏上，得到缩小的像，则应选择的凸透镜的焦距为（）A. 5cmB. 10cmC. 15cmD. 20cm9.在距凸透镜20cm的光屏上，得到放大的像，则应选择的凸透镜的焦距为（）A. 5cmB. 1 0cmC. 15cmD. 20cm10.物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的实像，若保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像。

则凸透镜的焦距为（）A. f<2cmB. 2cm<f<4cmC. 4cm<f<5cmD. 5cm<f<8cm11.在探究凸透镜成像的实验中，蜡烛到光屏的距离为50 cm保持不变，某同学将一个焦距为10 cm的透镜从光屏移向蜡烛的过程中，下列说法正确的是（）A. 能在屏上成一次清晰的像B. 能在屏上成二次清晰的像C. 能在屏上成三次清晰的像D. 不能在屏上成清晰的像12.一个焦距是10cm的凸透镜，当物体从离透镜20cm处逐渐移向30cm处的过程中（）A. 像逐渐变大，像距逐渐变小B. 像逐渐变小，像距逐渐变大C. 像逐渐变大，像距逐渐变大D. 像逐渐变小，像距逐渐变小13.在做“探究凸透镜成像的规律”的实验中：（1）所选用的仪器有蜡烛、凸透镜、光屏、光具座以及________。

5.3 凸透镜成像的规律一．选择题（共12小题）1．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v 跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是（）A．该凸透镜的焦距是16cmB．当u＝12cm时，在光屏上能得到一个缩小的像C．当u＝20cm时成放大的像。

投影仪就是根据这一原理制成的D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小2．如图所示，凸透镜的焦距为5厘米，在透镜左侧10厘米处，有一个与主光轴垂直的物体AB，在透镜右侧15厘米处放一个平面镜，镜面与凸透镜的主光轴垂直，则该光具组中，物体AB的成像情况是（）A．一个正立实像，一个倒立实像，一个正立虚像B．一个正立实像，一个正立虚像，一个倒立虚像C．一个倒立实像，一个正立虚像，一个倒立虚像D．一个正立实像，一个倒立实像，一个倒立虚像3．如图所示，AC为入射光线，CB为折射光线，且AO＜OB．已知AO＝10cm，该凸透镜的焦距可能是（）A．f＝10cm B．f＝5cm C．f＝8cm D．f＝12cm4．某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图所示，先后使烛焰位于a，b，c，d四点，并分别调整光屏的位置，关于a，b，c，d四点的成像情况，他归纳出下列说法，其中错误的是（）A．烛焰位于a点时，屏上出现的实像最小B．烛焰位于c点时，屏上出现的实像最大C．烛焰位于b点时，屏上出现的实像最大D．烛焰位于d点时，成正立放大的虚像5．小明在完成“探究凸透镜成像规律”实验后，为进一步了解“视力矫正”的原理，移动蜡烛，先让烛焰在光屏上成了一个清晰的像。

如图所示，然后他在蜡烛和凸透镜之间放置了不同类型的眼镜片，关于本次实验现象正确的是（）A．放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、放大的实像B．放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、缩小的虚像C．将远视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清晰的像D．将近视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清晰的像6．有一物体，放在离凸透镜20cm的地方，在另一侧的光屏上呈现了一个倒立、放大的实像。

人教版八年级物理上册第5章《透镜及其应用》第3节凸透镜成像的规律（同步基础练习）题型选择题填空题作图题实验题计算题总计题数20 10 10 0 0 40 一、选择题（共20小题）：1．做凸透镜成像实验，当蜡烛距透镜15cm时，在光屏上成放大的像，则下列说法中错误的是（）A．蜡烛距透镜45cm时，一定成缩小的实像B．蜡烛距透镜20cm时，一定成放大的实像C．蜡烛距透镜18cm时，可能成放大的实像D．蜡烛距透镜6cm时，一定成放大的虚像2．在探究凸诱镜成像规律的实验中，凸透镜的焦距为20cm，将点燃的蜡烛放在距离凸透镜32cm处，在凸透镜另一侧的光屏上得到蜡烛清晰的像，该像为（）A．正立放大的虚像 B．正立放大的实像C．倒立缩小的实像 D．倒立放大的实像3．一支蜡烛位于凸透镜前，调节蜡烛、光屏的位置可在屏上成清晰、放大的像，若保持透镜的位置不变，把蜡烛和光屏的位置对调一下，则（）A．在光屏上不再呈现像 B．在光屏上呈现缩小的像C．隔着透镜可以看到蜡烛的像 D．在光屏上呈现放大的像4．购物支付已进入“刷脸”时代，如图所示，消费者只需站在距摄像头40﹣60cm的距离，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易下列有关说法正确的是（）A．光经过摄像头成像利用的是光的反射B．镜头的焦距小于20cmC．刷脸支付时，人脸通过镜头成倒立、缩小的虚像D．“刷脸”时，面部应位于摄像头1倍焦距到2倍焦距之间5．小军做凸透镜成像规律的实验时，将焦距为10cm凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛在凸透镜的两侧，蜡烛放置在35cm刻度线处，如图所示，移动光屏，直到在光屏上呈现烛焰清晰的像下列说法中正确的是（）A．光屏上呈现的是烛焰的虚像B．光屏上呈现的是烛焰正立的像C．该实验现象能说明照相机的成像特点D．如果把蜡烛和光屏互换位置，光屏上的像是缩小的6．如图所示是探究凸透镜成像规律的实验装置，实验中所使用的透镜焦距为10cm，实验中将蜡烛分别放在甲、乙、丙、丁四个位置，观察光屏上成像情况（光屏位置未标出）。

5.3 凸透镜成像的规律习题及解析（分层练习）一、探究凸透镜成像的规律1．小明在做“探究凸透镜成像的规律”实验。

（1）测量凸透镜焦距时，小明将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为 cm；（2）然后将点燃的蜡烛、凸透镜、光屏依次安装在光具座上，并调整烛焰、凸透镜及光屏三者的中心，使其大致在；（3）再将点燃的蜡烛移到10cm处，如图乙所示，移动光屏，直到在光屏上得到一个清晰的像；生活中（选填“照相机”、“投影仪”或“放大镜”）就是利用这一成像原理来工作的；（4）在图乙所示的实验基础上，保持凸透镜的位置不变，将蜡烛向右移动到30cm处，适当移动光屏直到再次在光屏上呈现清晰的像，所成的像将（选填“变大”、“变小”或“不变”）。

【答案】（1）10.0；（2）同一高度；（3）照相机；（4）变大。

【详解】（1）由图甲中，平行光线经凸透镜后会聚到一点，当光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以，焦距f=60.0cm-50.0cm=10.0cm（2）蜡烛烛焰的中心、凸透镜的光心、光屏的中心，三者在同一条直线上，三者的中心大致在同一高度，位于凸透镜的主光轴上，像才能呈在光屏的中心。

（3）凸透镜焦距为10.0cm，将点燃的蜡烛移到标尺10cm处，物距u=50.0cm-10.0cm=40.0cm此时u>2f，成倒立、缩小的实像，生活中照相机就是利用这一成像原理来工作的。

（4）若保持凸透镜位置不变，将蜡烛向右移动到30cm处，物距u=50.0cm-30.0cm=20.0cm此时u=2f，成倒立、等大的实像，所以成的像将变大。

2．用F为焦点，探究焦距为f的凸透镜成像规律，在实验中；（1）发光物体和凸透镜的位置如图所示，图中光屏未画出，光屏上所成清晰的像在图中（填数字序号）区域，像的箭头方向是竖直向的，像的大小比发光物体要；（2）将光屏放在凸透镜右侧，发光物体放在A处，发现无论怎样调整光屏的位置，在光屏上都无法得到发光物体的像。

5.3凸透镜成像的规律一、选择题1．小聪手拿放大镜由远及近观察图甲所示的字母“R”，他通过放大镜不可能看到的像是（）A．B．C．D．2．如图所示，鱼缸中只有一条小鱼，而眼睛从A点可以观察到两条，一条鱼的位置变浅，另一条鱼变大，则下列说法中正确的是（）A．小鱼是光的反射形成的，大鱼是光的折射形成的B．两者都是光的折射形成的C．小鱼是光的折射形成的，大鱼是光的反射形成的D．两者都是光的反射形成的3．一天，小聪告诉小亮，放大镜不仅能把物体“放大”，还能把物体“缩小”！有些惊讶的小亮立刻找来一个放大镜做起了实验．他把放大镜放到花朵前某一位置时，看到了如图所示的花朵的正立放大虚像．接着他按小聪的提示进行了操作，终于看到了“缩小”的花朵．关于小亮看到“放大”花朵后的操作及他看到的“缩小”花朵，下列说法正确的是（）A．小亮向靠近花朵的方向移动放大镜，看到的是花朵的正立缩小虚像，像的位置在放大镜与花朵之间B．小亮向靠近花朵的方向移动放大镜，看到的是花朵的倒立缩小实像，像的位置在放大镜与小亮眼睛之间C．小亮向远离花朵的方向移动放大镜，看到的是花朵的正立缩小虚像，像的位置在放大镜与花朵之间D．小亮向远离花朵的方向移动放大镜，看到的是花朵的倒立缩小实像，像的位置在放大镜与小亮眼睛之间4．下列说法正确的是（）A．漫反射现象中，光的传播不遵循光的反射定律B．光从空气射入水中，传播速度不变C．光的色散现象说明白光是由多种色光组成的D．凸透镜所成的实像一定是缩小的5．如图所示的光现象中，由于光的反射形成的是（）A．日晷上呈现指针的影子B．筷子好像在水面处折断C．透过放大镜看到放大的字D．国家大剧院在水中形成的倒影6．“禾下乘凉梦”是袁隆平先生的中国梦，意思是水稻下面可乘凉，这是因为水稻下面形成了阴影区域，下列现象与阴影的形成原理相同的是（）A．湖光倒“影”B．杯弓蛇“影”C．毕业合“影”D．形“影”不离7．如图甲所示，把一支铅笔水平地放在空玻璃瓶的后方，透过玻璃瓶观察到的情形如图乙；将玻璃瓶灌满水后，将铅笔由靠近玻璃瓶的位置向远处慢慢地移动，同时透过玻璃瓶观察铅笔的像，下列四种情形中，有一种情形不是在以上过程中观察到的，它是（）A．B．C．D．8．在凸透镜成像的实验中，把物体从距凸透镜2倍焦距之外，逐渐向焦点移动的过程中，所成的像将（）A．一直变大B．一直变小C．先变大后变小D．先变小后变大9．2021年6月11日，国家航天局公布了由“祝融号”火星车用其后置变焦数码照相机拍摄的着陆点全景、火星地形地貌、“中国印迹”和“着巡合影”等照片。

5.3 凸透镜成像的规律知识梳理一、探究凸透镜成像的规律1. 物距和像距（1）物距：物体到凸透镜光心的距离，常用u 表示。

（2）像距：像到凸透镜光心的距离，常用υ表示。

2. 探究凸透镜成像规律的步骤（1）利用太阳光聚焦法测定凸透镜的焦距。

（2）将凸透镜放在蜡烛与光屏之间，点燃蜡烛，为使烛焰的像成在光屏中央，调整烛焰、凸透镜、光屏的中心大致在同一高度。

（3）把蜡烛放在与凸透镜距离大于二倍焦距的地方，即f u 2>，沿直线移动光屏，直到光屏上出现清晰的像。

观察这个像的倒正和大小。

改变物距u ，重做这一步。

（4）把蜡烛移向凸透镜，使f u 2=，移动光屏，观察像到凸透镜的距离、像的倒正和大小。

（5）把蜡烛再移近凸透镜，使f u f 2<<，移动光屏，观察像到凸透镜的距离，像的倒正和大小。

改变物距u ，重做这一步。

（6）把蜡烛继续移近凸透镜使f u =，移动光屏，看是否能够成像。

（7）把蜡烛移到凸透镜的一倍焦距以内，即f u <，移动光屏，在光屏上看不到烛焰的像。

从光屏这一侧透过凸透镜用眼睛直接观察烛焰。

3. 凸透镜的成像规律物距与焦距的关系 像距与焦距的关系 位置关系 像的性质 应用举例凸透镜 平行光 f =υ像 与 物 异 侧 一个点 测定焦距 f u 2>f f 2<<υ 缩小、倒立、实像 照相机 f u 2= f 2=υ 等大、倒立、实像 测定焦距 f u f 2<<f 2>υ 放大、倒立、实像 幻灯片、投影仪 f u =同 侧不成像 f u < 放大、正立、虚像 放大镜★★口诀巧记：一倍焦距分虚实，二倍焦距分大小，物近像远像变大，物远像近像变小。

二、利用光路图理解凸透镜成像规律1. 当f u 2>时，成像光路图如图甲所示，此时成倒立、缩小的实像。

2. 当f u 2=时，成像光路图如图乙所示，此时成倒立、等大的实像。

1. 当f u f 2<<时，成像光路图如图丙所示，此时成倒立、放大的实像。
