地形图知识点
地形图是以比例尺为基础，通过等高线、颜色、符号、文字等手段表现一个区域的地表地貌特征及相关信息的地理图形。它是地图学中的一项重要内容，所以学习地形图知识点是每个地理爱好者的必修课程。
一、地形图比例尺
地形图的比例尺是指地形图上图像与实际地类地貌的比例关系。比较常见的有1:10,000、1:25,000、1:50,000、1:100,000、1:250,000等，比例尺越大，地图上的图像和实际被代表地貌的比例就越大。
二、等高线
等高线是地形图最常用的标记方式之一，通常用棕红色表示。等高线是贯穿地图的线条，代表相同高程的地理线。等高线之间的垂直距离，即高差可以计算出来。等高线的形态可以呈现山脊、山谷、水域等地貌特征。
三、地形符号
地形符号是地图上标注地类地貌的方法之一，它可以标记各种地貌形态、地表特征，如山体、塔楼、平原、道路、桥梁、建筑物等。地图上的地理西湖等水域通常用蓝色标记，山峰等地物通常用黑色标记。
四、颜色
颜色是地面特征的另一种表示方式，常用的颜色有绿色、棕色、深浅红色和灰色等。其中，绿色适用于植被茂密的地区，棕色适用于荒漠、岩石等地貌特征区，深浅红色适用于高山、山谷等特征区。可以通过颜色的不同来快速地识别地形的特点。
五、比例尺尺度线
由于地图的比例尺代表实地比例的大小，所以在地形图的角落或多或少地还有一段比例尺线。比例尺线通常会用中佑（mm）或英寸（英寸）代表，图中通过比例的变化来让读者知道多少远距离的地图实际长度是多少毫米、英寸。
六、注记
注记是地图上除了图形符号和颜色之外的一种重要标记方式。注记可以标示地名、标志点、测高值、坐标等信息。注记既可以在坐标轴、比例尺线、图例甚至图框上加上文字也可以在地形图内的特定位置加上文字。
综上所述，可以看出地形图是地理研究的重要手段之一，可以让学生了解地质地貌特征，也可以帮助他们更好地掌握地理概念。

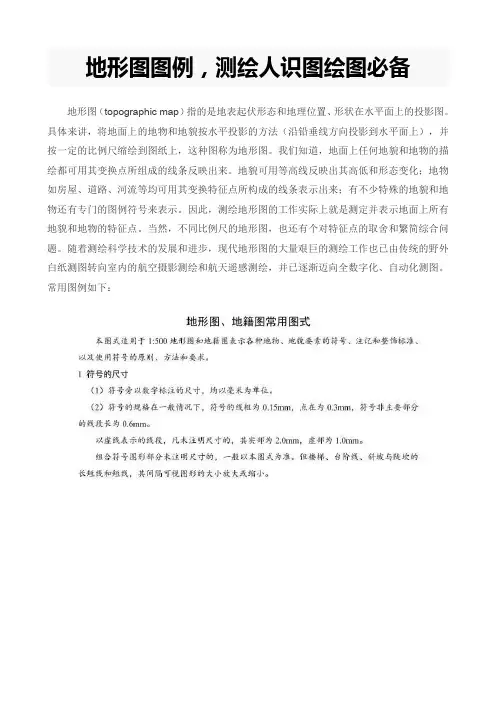

地形图图例，测绘人识图绘图必备
地形图（topographicmap）指的是地表起伏形态和地理位置、形状在水平面上的投影图。
具体来讲，将地面上的地物和地貌按水平投影的方法（沿铅垂线方向投影到水平面上），并
按一定的比例尺缩绘到图纸上，这种图称为地形图。我们知道，地面上任何地貌和地物的描
绘都可用其变换点所组成的线条反映出来。地貌可用等高线反映出其高低和形态变化；地物
如房屋、道路、河流等均可用其变换特征点所构成的线条表示出来；有不少特殊的地貌和地
物还有专门的图例符号来表示。因此，测绘地形图的工作实际上就是测定并表示地面上所有
地貌和地物的特征点。当然，不同比例尺的地形图，也还有个对特征点的取舍和繁简综合问
题。随着测绘科学技术的发展和进步，现代地形图的大量艰巨的测绘工作也已由传统的野外
白纸测图转向室内的航空摄影测绘和航天遥感测绘，并已逐渐迈向全数字化、自动化测图。
常用图例如下：
第七章地形图的基本知识
主要内容和重点： 本章主要介绍了大比例尺地形测图中地物、地貌的表示方法 。重
点内容是：比例尺精度、地形图的分幅、地物的符号及其表示方法、等高线原理、等高 线表示基本地貌、地貌特征点、地貌特征线。
7. 1 地图、平面图和地形图
将整个地球或者地球上某一区域的实体沿铅垂线方向投影到参考椭圆体表面， 得到
的图形保持了与地面实体的相似性。如果不是投影在椭圆体表面，而是投影在平面上， 则必须采用特殊的方法才能使变形限制在一定的范围内。这种特殊的制图方法称为地图 投影。若顾及地球曲率的影响，应用地图投影的方法，将整个地球或地球上某一区域的 实体按比例尺缩小后绘于平面上，这种图则称为地图，例如世界地图和中国地图。
对于一个小地区，不考虑地球的曲率，把地球椭圆体表面当作平面，将地面上的图 形投影到水平面上，并按一定的比例尺缩小绘在图纸上，这种图称为平面图。工程上所 指的平面图仅仅表示出地物的形状和位置，而没有表示出地势高低起伏的状况。如果图 上不仅表示出地物的位置和形状，而且把地面上的高低起伏的地貌也表示出来，这种图 便称为地形图（图7 — 1）。
图7— 1 1 : 2000地形图 7. 2比例尺
地面上的地物或地貌（高低起伏的地表情况）在平面上的投影，不可能按其真实的大 小绘在图上，而是将其缩小。经缩小后，地形图上直线的长度与其地面上相应直线的水 平距离之比称为地形图的比例尺。
设在地形图上直线的长度为 I ,在地面上相应直线的水平距离为 L，则地形图的比例 尺为
111
如丄，，一— 等。假设某直线在地面上水平距离为
500 1000 10000
形图上长度为4.6 cm，则地形图的比例尺为
丄 _ 4.6 1
M 一 9200 一 2000
以分数表示的比例尺称为数字比例尺。数字比例尺的分母表示地面水平距离在图上
缩小的倍数。比例尺的分母愈大，比例尺愈小；分母愈小，比例尺愈大。工程建设上,

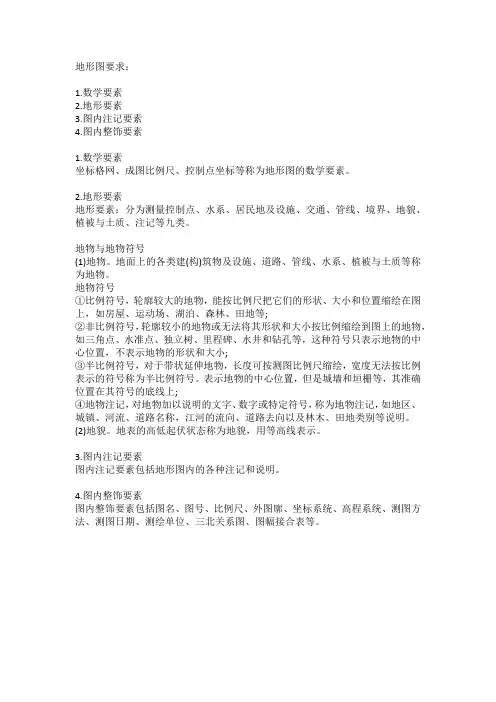

地形图要求：
1.数学要素
2.地形要素
3.图内注记要素
4.图内整饰要素
1.数学要素
坐标格网、成图比例尺、控制点坐标等称为地形图的数学要素。
2.地形要素
地形要素：分为测量控制点、水系、居民地及设施、交通、管线、境界、地貌、植被与土质、注记等九类。
地物与地物符号
(1)地物。地面上的各类建(构)筑物及设施、道路、管线、水系、植被与土质等称为地物。
地物符号
①比例符号，轮廓较大的地物，能按比例尺把它们的形状、大小和位置缩绘在图上，如房屋、运动场、湖泊、森林、田地等;
②非比例符号，轮廓较小的地物或无法将其形状和大小按比例缩绘到图上的地物，如三角点、水准点、独立树、里程碑、水井和钻孔等，这种符号只表示地物的中心位置，不表示地物的形状和大小;
③半比例符号，对于带状延伸地物，长度可按测图比例尺缩绘，宽度无法按比例表示的符号称为半比例符号。表示地物的中心位置，但是城墙和垣栅等，其准确位置在其符号的底线上;
④地物注记，对地物加以说明的文字、数字或特定符号，称为地物注记，如地区、城镇、河流、道路名称，江河的流向、道路去向以及林木、田地类别等说明。
(2)地貌。地表的高低起伏状态称为地貌，用等高线表示。
3.图内注记要素
图内注记要素包括地形图内的各种注记和说明。
4.图内整饰要素
图内整饰要素包括图名、图号、比例尺、外图廓、坐标系统、高程系统、测图方法、测图日期、测绘单位、三北关系图、图幅接合表等。
