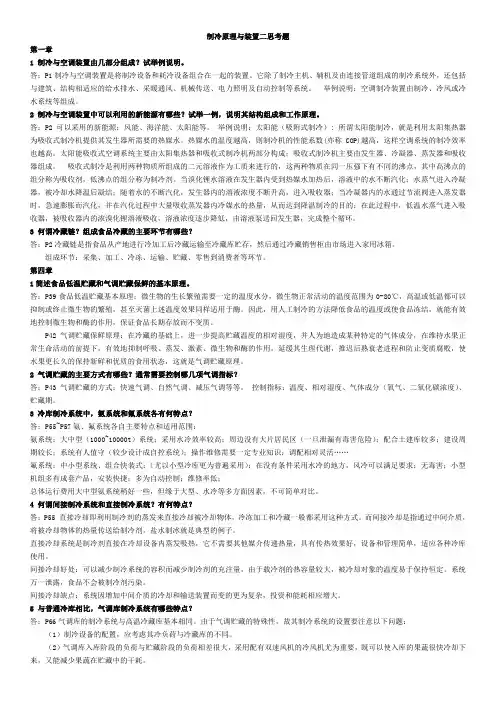

答案仅作参考。

1.简述电冰箱的类型与基本组成。

1. 按用途分

1)冷藏电冰箱。冷藏电冰箱泛指单门电冰箱,以冷藏食品为主,只有一个外箱门。箱内大部分空间的温度保持在0~10℃之间,专供冷藏食品之用。

2)冷冻电冰箱。这类电冰箱又称冰柜、冷柜,没有高于0℃的冷藏功能,其常温一般在-18℃以下,专供食品的冷冻和储藏。

3)冷藏冷冻电冰箱。冷藏冷冻电冰箱指双门或多门电冰箱,具有单独的冷藏室和冷冻室外门。冷冻室占全箱容积的1/4~1/2,温度在-18℃以下,可对食品进行冷冻,有的还有速冻功能。

2.按箱内冷却方式分

1)直冷式电冰箱。直冷式电冰箱又称冷气自然对流式或有霜电冰箱。电冰箱的冷冻室直接由蒸发器围成或冷冻室内有一个蒸发器,冷藏室上部再设一个蒸发器。

2)间冷式电冰箱。间冷式电冰箱也称无霜冰箱。从外观上看,这类电冰箱与直冷式双门双温电冰箱没有明显的区别。一般在冷冻室与冷藏室之间的隔层中横卧或在右壁隔层中竖立一个翅片式蒸发器。冷冻室的冷却间接由一小型风扇将翅片式蒸发器所产生的冷气进行强制对流,进行循环冷却降温。冷藏室通过风门调节器调节风门的开度大小,控制冷风进风量来调节其中的温度。

3.按容积规格分类

冰箱的规格是指它的箱内有效容积,其单位通常为升(用L表示)。根据容积不同,冰箱可分为:小型冰箱,容积为50L~120L;中型冰箱,容积为130L~250L;大型冰箱,容积为300L以上;

2.电冰箱制冷系统由哪几种主要部件组成?

电冰箱的制冷系统由压缩机、冷凝器、干燥过滤器、毛细管、蒸发器、连接管及制冷剂等组成。压缩机整体安装在电冰箱的后侧下部,冷凝器多安装在冰箱背部,也有少数冰箱的附加冷凝器装于底部,但都与箱底有8cm间隔。干燥过滤器一端与冷凝器相连,另一端与缠绕成圈的毛细管连接,安装在冰箱后部;毛细管的另一端与蒸发器连接,蒸发器设置在冰箱内腔上部,形状多为盒式,蒸发器的排气管自冰箱后部返回压缩机。

3.分析电冰箱压缩机的工作原理,简述电冰箱制冷系统的循环过程。

电冰箱的制冷系统的5大部件各有不同的功能:压缩机提高制冷剂气体压力和温度;冷凝器则使制冷剂气体放热而凝结成液体;干燥过滤器把制冷剂液体中的污垢和水分滤除掉;毛细管则限制、节流及膨胀制冷剂液体,以达到降压、降温的作用;蒸发器则使制冷剂液体吸热汽化。因此,要使制冷剂永远重复使用,在系统循环中达到冷效应,上述5大部件是缺一不可的。

制冷系统根据制冷剂在汽化过程中能吸收热量,降低其周围物质温度的性能,来达到制冷的目的。当电冰箱工作时,制冷剂在蒸发器中蒸发汽化,并吸收其周围大量热量后变成低压低温气体。低压低温气体通过回气管被吸入压缩机,压缩成为高压高温的蒸汽,随后排入冷凝器。在压力不变的情况下,冷凝器将制冷剂蒸汽的热量散发到空气中,制冷剂则凝结成为接近环境温度的高压常温,也称为中温的液体。通过干燥过滤器将高压常温液体中可能混有的污垢和水分清除后,经毛细管节流、降压成低压常温的液体重新进入蒸发器。这样再开始下一次气态→液态→气态的循环,从而使箱内温度逐渐降低,达到人工制冷的目的。

4.电冰箱中的冷凝器有哪些类型?各有什么特点?

冷凝器按冷却介质分为空气冷却和水冷却两大类。家用制冷设备大都采用空气冷却,空气冷却按空气流动方式分为自然对流和强迫对流两种。家用电冰箱和冰柜采用自然对流方式。其主要结构形式有:

1)百叶窗式。把冷凝器蛇形管道嵌在冲压成百叶窗形状的铁制薄板上。靠空气的自然流动散发热量,如图2-15所示。薄板的厚度约为0.5~0.6mm,冷凝管直径5~6mm。

图2-15 百叶窗式冷凝器

2)钢丝式。在冷凝器蛇形盘管平面两侧点焊上数十条钢丝,钢丝直径约1.5mm,钢丝间距5~7mm,如图

2-16所示。

图2-16钢丝式冷凝器

3)平板式(内藏式)。内藏式冷凝器是将冷凝管贴附在薄钢板的内侧,薄钢板的外侧作为箱体的表面或侧壁,由此向外散热,如图2-17所示。由于冷凝器的散热,会使冰箱两侧较热,有时温度可能会高达50℃,还会出现冰箱外挂水珠的现象。

5.电冰箱中的蒸发器有哪些类型?各有什么特点?

电冰箱的蒸发器按空气循环对流方式的不同,分自然对流式和强制对流式两种;按传热面的结构形状及其加工方法不同,可分为铝合金复合板式、单侧翅片式和翅片管式等几种。

1)铝合金复合板式蒸发器。如图2-11所示,它由两薄板模合而成,其间吹胀形成管道,特点是传热性好,

容易制作。多用于直冷式家用电冰箱的冷冻室。

图2-11 铝合金复合板式蒸发器

2)单侧翅片式蒸发器。如图5-14所示,在光管的同一侧连接上一条铝制带状翅片(翅片高度20mm左右),然后再弯

曲成型,比光管式换热面积增加,一般用于直冷式双门电冰箱的冷藏室。

图2-12 单侧翅片式蒸发器

3)翅片管式蒸发器。如图2-13所示,用0.15mm左右的薄铝片(翅片)多层,每层保持相同的间隔,将弯成U型的紫铜管穿入翅片的孔内,再在U型管的开口侧相邻的两管端口插入U形弯头,焊接连成管道。这种蒸发器传热面积增加,热交换效率提高,体积小,性能稳定,常把平板形翅片的孔与孔之间空白处,冲压成凹凸不平的波浪形,或切出长短不等的许多条形槽缝,以增加对流动空气的搅拌作用。空气在槽缝内串通流动,进一步提高

热交换性能。这种蒸发器用于间冷式冰箱和空调器中。

图2-13翅片管式蒸发器

4)丝管式蒸发器。如图2-14所示,其结构是将钢丝点焊在邦迪管上,作成层架(用于放抽屉),并作防锈处理。

用于电冰箱冷冻室,与传统板管式蒸发器相比,丝管式蒸发器热交换面积更大,制冷迅速且均匀,更节能。

图2-14 丝管式蒸发器

6.毛细管与热力膨胀阀的作用是什么?简述热力膨胀阀的工作原理。

毛细管是一根细长的紫铜管,内径大约为0.5~1 mm左右,外径约2.5 mm,长度约1.5~4.5 m。毛细管接

在干燥过滤器与蒸发器之间,选择适当的直径和长度,就可使冷凝器和蒸发器之间产生需要的压力差,并使
