油封设计的尺寸公差依据关于油封的高度公差，建议之范围如右表油封的外径和腔体表面之间，必须需要有合适 的干涉量，以确保油封外径之密封性能，WH 对此干涉量之设计依据，是依照ISO6194/1为基准。
1,油封的外径与和腔体内径之干涉量(过盈量) 外径公差单位：mm 直径公差范围 真圆度公差外露骨架 外包橡胶 外露骨架 外包橡胶 D<=50 +0.20 +0.08 +0.30 +0.15 0.18 0.25 50<DI<=80 +0.23 +0.09 +0.35 +0.20 0.250.3580<DI<=120 +0.25 +0.10 +0.35 +0.20 0.30 0.50 120<DI<=180 +0.28 +0.12 +0.45 +0.25 0.40 0.65 180<DI<=300 +0.35 +0.15 +0.45 +0.25 外径的0.25％0.80 300<DI<=440+0.45 +0.20+0.55 +0.30外径的0.25％1.00（1）真圆度公差为三个或更多在不同直径上量得尺寸，最大尺寸减去最小尺寸的差值。
（2）外包橡胶型油封的外表面可提供波浪纹，此处的公差要求范围必须再经使用者与生产厂讨论。
（3）外包橡胶型油封若使用丁腈橡胶（NBR ）以外的材质，可由使用者与厂家商议不同的尺寸公差标准。
2，油封的内径与和轴外径之干涉量(过盈量) 外径公差单位：mm轴径 主唇口副唇口大于 至 过盈量 极限偏差过盈量 极限偏差 5～30 0.7～1.0 ＋0.2 －0.3 0.3 ±0.15 30～60 1.0～1.2 ＋0.2 －0.5 0.4 ±0.20 60～80 1.2～1.4 ＋0.2 －0.6 0.5 ±0.25 80～130 1.4～1.8 ＋0.2 －0.8 0.6 ±0.30 130～250 1.8～2.4 ＋0.2 －0.9 0.7 ±0.35 250～4002.4～3.0＋0.2 －1.00.9±0.403，轴径公差一般而言，轴加工可接受的公差范围如下表。

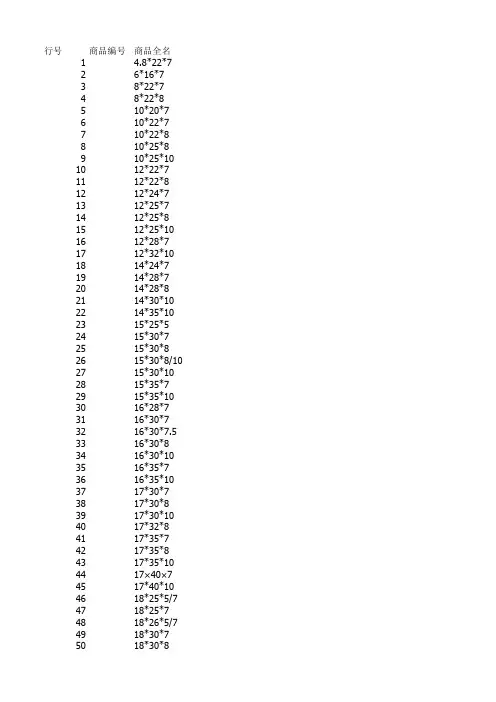

骨架油封内径尺寸与轴的尺寸关系骨架油封是一种常用于工业设备和机械设备中的密封件，常用于轴上，起到防止润滑油或润滑脂泄漏以及防止外部灰尘或污染物进入机器内部的作用。
骨架油封的内径尺寸与轴的尺寸关系是非常重要的，它直接影响到密封件的使用效果和寿命。
本文将详细介绍骨架油封内径尺寸与轴的尺寸关系，并对其相关知识进行分析和总结，帮助读者更好地理解和应用骨架油封。
一、骨架油封的内径尺寸骨架油封的内径尺寸是指骨架油封内部圆形的密封边缘的直径尺寸。
一般情况下，骨架油封的内径尺寸要略小于轴的直径尺寸，以保证骨架油封可以紧密地套在轴上，并且能够起到有效的密封作用。
骨架油封的内径尺寸通常是通过测量轴的直径尺寸和考虑到密封效果的要求来确定的。
二、轴的尺寸轴是骨架油封安装的基础，轴的尺寸对于骨架油封的使用效果和寿命有着直接的影响。
轴的尺寸包括直径尺寸和表面粗糙度。
轴的直径尺寸决定了骨架油封的内径尺寸，而轴的表面粗糙度则直接影响到骨架油封的摩擦阻力和密封效果。
三、骨架油封内径尺寸与轴的尺寸关系1.内径尺寸略小于轴的直径尺寸骨架油封的内径尺寸通常要略小于轴的直径尺寸，这是为了保证骨架油封可以紧密地套在轴上，并且能够起到有效的密封作用。
如果骨架油封的内径尺寸过大，则无法有效地密封轴，从而导致润滑油或润滑脂泄漏，影响设备的正常运转；如果骨架油封的内径尺寸过小，则无法套在轴上，无法正常使用。
因此，骨架油封的内径尺寸与轴的直径尺寸之间的关系是非常重要的。
2.密封效果与摩擦阻力的关系骨架油封的内径尺寸与轴的直径尺寸之间的关系还直接影响着骨架油封的密封效果和摩擦阻力。
如果骨架油封的内径尺寸与轴的直径尺寸匹配适当，能够有效地保持润滑油或润滑脂不泄漏，并可以防止外部的灰尘或污染物进入机器内部；如果骨架油封的内径尺寸过大，则会导致摩擦阻力减小，密封效果不佳；如果骨架油封的内径尺寸过小，则会导致摩擦阻力增大，轴易磨损。
因此，在选择骨架油封时，需要根据轴的尺寸来确定合适的内径尺寸，以保证密封效果和轴的使用寿命。
油封设计的尺寸公差依据关于油封的高度公差，建议之范围如右表的干涉量，以确保油封外径之密封性能，WH对此干涉量之设计依据，是依照ISO6194/1为基准。
1,油封的外径与和腔体内径之干涉量(过盈量) 外径公差单位：mm值。
（2）外包橡胶型油封的外表面可提供波浪纹，此处的公差要求范围必须再经使用者与生产厂讨论。
（3）外包橡胶型油封若使用丁腈橡胶（NBR）以外的材质，可由使用者与厂家商议不同的尺寸公差标准。
2－3，轴径公差英制轴径（英制）轴径公差（英制）以下±～±～±但随着转速增加或压力的增大，轴加工允许的公差范围必须减小。
公制情况下的腔体内径公差范围4，腔体（孔）的公差范围腔体内径的公差范围如下表及右表英制情况下的腔体内径公差范围TCG骨架油封（国标型号）TCG骨架油封（国标型号）产品简介公制轴径（mm）轴径公差（mm）100 mm以下±～±～±腔体内径（mm）（ISO/H8）公差范围（mm）～～～～～～～～～～～+++++++++++腔体内径（英制）公差范围（英制）以下～～～～～±±±＋－＋－＋－骨架油封是油封的典型代表，一般说的油封即指的是骨架油封。
油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。
骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。
按结构形式可分单唇骨架油封和双唇骨架油封。
双唇骨架油封的副唇起防尘作用，防止外界的灰尘，杂质等进入机器内部。
按骨架型式可分为内包骨架油封，外露骨架油封和装配式油封。
按工作条件可分为旋转骨架油封和往返式骨架油封。
广泛用于汽油发动机曲轴，柴油发动机曲轴，变速箱，差速器，减震器，发动机，车桥等部位。

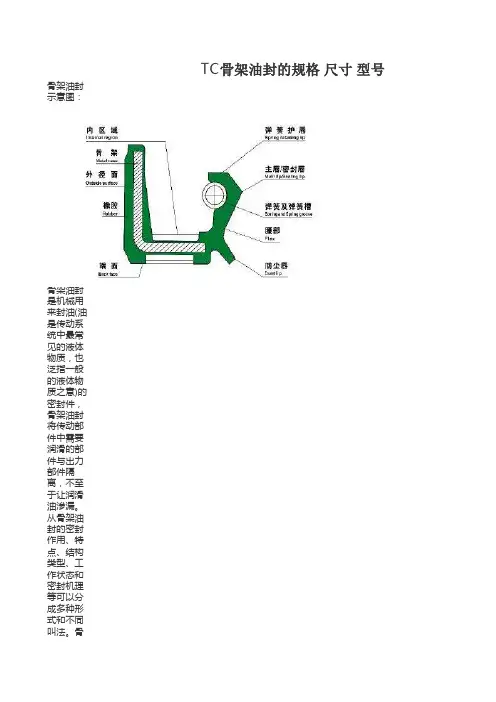

骨架油封是密封用的机械元件，又称旋转轴唇形密封圈。
机械的摩擦部分由于在机械运转时有油进入，为防止这些油从机械的间隙中泄漏而使用油封。
