蓄电池组安装施工工艺

  • 格式：doc
  • 大小：31.50 KB
  • 文档页数：12

蓄电池组安装施工工艺 1范围 本工艺标准适用于电压为24V及以上，容量2.1.1凡使用的设备及器材均应符合国家和部颁的现行技术标准。 2.1.2安装的设备及器材应有铭牌，注明厂家，设备的名称、规格、型号，并应有合格证件及技术文件。 2.1.3设备的规格、型号应符合设计要求，附件、备件齐全。 2.1.4配制铅酸蓄电池电解液用硫酸应采用符合现行国家标准《蓄电池用硫酸》，并有产品合格证。 2.1.5配制钢镍碱性蓄电池电解液应采用符合现行国家标准三级化学纯度的氢氧化钾（KOH），其技术条件见表2-36。 2.1.6蓄电池用蒸馏水应符合国家现行标准《铅酸蓄电池用水》）的规定。 2.1.7蓄电池台架所用材料应符合设计要求。 2.1.8绝缘子、绝缘垫无碎裂和缺损；型钢无明显锈蚀。 2.1.9其他材料：防锈漆、耐酸漆，电力复合脂、镀锌螺丝、塑料带、沥青漆、酒精、铅板均应有合格证。 氢氧化钾技术条件表2-36 指标名称化学纯 氢氧化钾（KOH）(%)≥80 碳酸盐（以K2CO3计） (%)≤3 氯化物（Cl）(%)≤0.025 硫酸盐（SO4） (%)≤0.01 氮化合物（N） (%)≤0.001 磷酸盐（PO4） (%)≤0.01 硅酸盐（SiO3）(%)≤0.1 钠（Na） (%)≤2 钙（Ca） (%)≤0.02 铁（Fe） (%)≤0.002 重金属（以Ag计） (%)≤0.003 澄清度试验 合格 2.2主要机具： 配液池、台钻、砂轮、电锤、榔头、板锉、圆锉、手锯、扳手、水平尺、线坠、钢板 尺、钢卷尺、木锤、铜带榔弯器、油刷子、手电筒、电焊机、气焊工具、排风扇、摇表、万用表、直流电压表、比重计、温度计、陶瓷缸、漏斗、玻璃棒、量杯、吸液器、眼镜、耐酸碱服、胶皮手套、胶皮围裙、胶皮靴、口罩。 2.3作业条件： 2.3.1施工图纸及技术资料齐全。 2.3.2土建工程全部施工完毕，门窗齐全。 2.3.3蓄电池室耐酸地面做完，墙、门、窗、通风道内外金属结构均应刷完耐酸漆。 2.3.4放置蓄电池台墩均已施工完毕。 2.3.6蓄电池室上、下水道接通。 3操作工艺 3.1工艺流程： 设备点件检查→母线、电缆及台架安装→蓄电池组安装→配液及充放电→碱性蓄电池配液及充放电→送电、验收 3.2设备点件检查： 3.2.1设备拆箱点件检查应由施工单位、供货单位、建设单位共同进行，并做好记录。 3.2.2根据装箱单或供货清单的规格、品种、数量进行清点。 3.2.3制造厂的有关技术文件是否齐全。 3.2.4设备的规格、型号是否符合设计要求，附件是否齐全，部件是否损坏。 3.2.5铅酸蓄电池应检查以下内容： 3.2.5.1蓄电池槽应无裂纹、损伤，槽盖板应密封良好。 3.2.5.2蓄电池的正、负端柱必须极性正确，并应无变形；防酸栓、催化栓等配件应齐全无损伤；滤气帽的通气性能良好。 3.2.5.3透明的蓄电池槽，应检查极板无严重受潮和变形；槽内部位应齐全无损伤。 3.2.6镉镍碱性蓄电池应检查以下内容： 3.2.6.1蓄电池外壳应无裂纹、损伤、漏液等现象。 3.2.6.2极性正确，壳内部件齐全无损伤；有气孔塞通气性能良好。 3.2.6.3连接条、螺栓及螺母应齐全，无锈蚀。 3.2.6.4带电解液的蓄电池，其液面高度应在两液面线之间；防漏栓塞应无松动、脱落。 3.3母线、电缆及台架安装。 3.3.1蓄电池室内的母线支架安装要符合设计要求。支吊架以及绝缘子铁脚均应刷耐酸漆。 3.3.2蓄电池引出电缆的敷设，除应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》中的有关规定外，尚应符合下列要求： 3.3.2.1宜采用塑料护套电缆。 3.3.2.2引出线应用塑料色带标明正、负极性。正极为赭色，负极为兰色。 3.3.2.3孔洞及保护管处应用耐酸、碱材料密封。 3.3.3蓄电室内裸母线安装除应符合有关规范外，尚应采取防腐蚀措施。连接处应涂电力复合脂。 3.3.4台架的安装： 3.3.4.1台架、基架数间距应符合设计要求。 3.3.4.2台架安装前应刷耐酸漆或焦油沥青； 3.3.4.3电压高于48伏的蓄电池架，应用绝缘子或绝缘垫与地面绝缘； 3.4蓄电池组安装： 3.4.1蓄电池安装应按设计图纸及有关技术文件进行施工。 3.4.2蓄电池安装应平稳、间距均匀；同一排列的蓄电池应高度一致，排列整齐。 3.4.3有抗震要求时，其抗震措施应符合有关规定，并牢固可靠。 3.4.4温度计、液面线应放在易于检查一侧。 3.5配液与充放电： 3.5.1配液前应做好以下工作： 3.5.1.1硫酸应是蓄电池专用硫酸，并应有制造厂产品合格证； 3.5.1.2蒸馏水应符合标准要求； 3.5.1.3蓄电油槽内应清理干净； 3.5.1.4做好充电电源的准备工作，确保电源可靠供电； 3.5.1.5准备好配液用具、测试设备及劳保用品。 3.5.2调配电解液： 3.5.2.1配液是一项细致的工作，操作人员要严格按技术资料规定及注意事项进行，以防误操作； 3.5.2.2在调配电解渡时，将蒸馏水放到已准备好的配液容器中，然后将浓硫酸缓慢的倒入蒸馏水中，同时用玻璃棒搅拌以便混合均匀，迅速散热； 3.5.2.3严禁将蒸馏水往硫酸内倒，以防发生剧热爆炸。 3.5.3电解液调配好的密度应符合产品说明书的技术规定，见表2-37、表2-38。 铅酸蓄电池用材质及电解液标准表2-37 指标名称浓硫酸使用中电解液蒸馏水 硫酸 (H2SO4) 含量(%)≥92 40～15 灼烧残渣含量(%)≤0.05≤0.02≤0.01 锰 (Mn)牶?(%) ≤0.0001 ≤0.00004 ≤0.00001 铁 (Fe) 含量(%)≤0.012≤0.004≤0.0004 砷 (As) 含量(%)≤0.0001 ≤0.00003 氯 (Cl) 含量(%)≤0.001≤0.0007 ≤0.0005 氮氧化物 (以N计) 含量 (%)≤0.001 还原高锰酸钾物质 (O) 含量(%)≤0.002≤0.0008 ≤0.0002 色度测定 (ml) ≤2.0 透明度(mm) ≥50 透明无色 无色透明 电阻率 (25℃) (Ω穋m)≥10×104 硝酸及亚硝酸盐 (以N计) (%)≤0.0005 ≤0.0003 铵 (NH4) 含量 (%)≤0.005 ≤0.0008 铜 (Cu) 含量(%)≤0.002 碱土金属氧化物 (CaO计) (%)≤0.005 二氧化硫 (SO2) 含量 (%)≤0.007 碱性蓄电池用电解液标准表2-38 项 目 新电解液 使用极限值 外 观 无色透明，无悬浮物 密 度 1.19～1.25 (3.5.4注入蓄电池的电解液，其温度不直高于3.5.5固定型开口式蓄电池隔板在注入电解液前24h内插入，注入电解液应高出极板上部10～3.5.6蓄电池充电要在电解液注入3～5h（一般不直超过12h）、液温低于3.5.7防酸隔爆式铅蓄电池的防酸隔爆栓在注酸完后装好，防止充电时酸气大量外泄。 3.5.8蓄电池在充电时要严格按产品技术要求进行。 3.5.9蓄电池充电符合下列条件可认为已充足：（l）在正、负极板上发生强烈气泡；（2）电解液的比重增加到产品说明规定值，一般为1.20～1.2.1（温度为+3.5.10充电结束后，电解液的比重、液面高度需调整时，调后再进行半小时的充电。 3.5.11蓄电池的放电应按产品技术要求进行，不应过放。 3.5.12蓄电池具有以下特征时说明放电已完成： 3.5.12.1电池电压降至1.8V； 3.5.12.2极板的颜色，正极板为褐色，负极板发黑； 3.5.12.3电解液的比重，一般降至1.17～l.15。 3.5.13温度在25℃时，放电容量应达到额定容量的85%以上；当温度不在25℃时，其容量可按公式换算 3.5.15充放电全过程，按规定时间作好电压、电流、比重、温度记录及绘制充放电特性曲线图。 3.6蓄电池施工注意事项： 3.6.1蓄电池室通风必须良好； 3.6.2蓄电池室严禁烟火； 3.6.3极板焊接时，必须由有经验的焊工进行，电工配合； 3.6.4蓄电池配液应由有施工经验的电工操作，并设专人监护； 3.6.5配液时蓄电池室应备5%的碳酸钠溶液和清水以防意外； 3.6.6严格禁止把蒸馏水向硫酸内倾倒； 3.6.7配注电解液时，操作人员必须配戴专用保护用品（防护眼镜、胶皮手套、胶皮围裙、胶皮靴、口罩），确保操作安全； 3.6.8蓄电池充放电严格按技术资料进行，以防过充、过放损坏极板，影响使用寿命。 3.7碱性蓄电池充放电及注意事项： 3.7.1碱性蓄电池配液及充放电要按产品说明书和有关技术资料进行。 3.7.2电解液的注入： 3.7.2.1清洗电池，擦去油污； 3.7.2.2注入电解液需用玻璃漏斗或盗漏斗；注入后2小时进行电压测量，如测不出可等8～10h，再测一次，还测不出电压或电压过低，说明电池已坏，需更换电池； 3.7.2.3电解液注入后2小时还要检查液面高度，液面必须高出极板10～3.7.2.4在电解液中注入少量的火油或凡士林油，使其漂浮在液面上，隔绝空气，防止空气中二氧化碳与电解液接触。 3.7.3充、放电： 3.7.3.1碱性蓄电池的充、放电应按说明书的要求进行； 3.7.3.2如果没有注明，充、放电电流可按以下方法计算：电池的额定容量除以4（或乘以25%），即额定容量为3.7.3.3钢镍蓄电池充电先用正常充电电流充6h，1/2正常充电电流继续允 6h，接着用8h放电率放电4h，如此循环，充、放电要进行三次；

合集下载

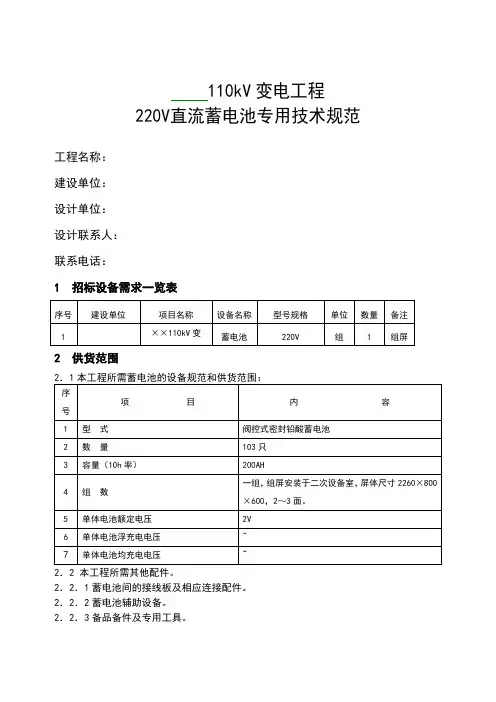

千伏变电站直流蓄电池技术规范

千伏变电站直流蓄电池技术规范

110kV变电工程220V直流蓄电池专用技术规范工程名称：建设单位：设计单位：设计联系人：联系电话：1 招标设备需求一览表2 供货范围2．2 本工程所需其他配件。

2．2．1蓄电池间的接线板及相应连接配件。

2．2．2蓄电池辅助设备。

2．2．3备品备件及专用工具。

3 其他技术条款直流系统电缆应采用阻燃电缆。

蓄电池与蓄电池之间间距≥15mm，层间≥150mm。

4 使用说明本专用技术规范与湖南省电力公司110kV变电所220V阀控式密封铅酸蓄电池通用技术规范（2007版）构成完整的设备技术规范书。

湖南省电力公司110kV变电所阀控式密封铅酸蓄电池通用技术规范书（2007版）目录1.总则2.技术要求应遵循的主要现行标准环境条件安装地点基本技术条件技术性能要求3.设备规范4.供货范围（详见专用条款）5. 技术服务项目管理技术文件现场服务及售后服务6. 买方工作7. 工作安排8. 备品备件及专用工具9. 质量保证和试验质量保证试验10. 包装、运输和储存附录A：制造厂提供的各种曲线或蓄电池容量选择表附录B: 卖方应填写的蓄电池技术数据表1. 总则本设备技术规范书适用于湖南省电力公司110kV变电所蓄电池的招标订货，它提出了蓄电池的功能设计、结构、性能、安装和试验等方面的技术要求。

本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。

如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

本设备技术规范书未尽事宜，由买卖双方协商确定。

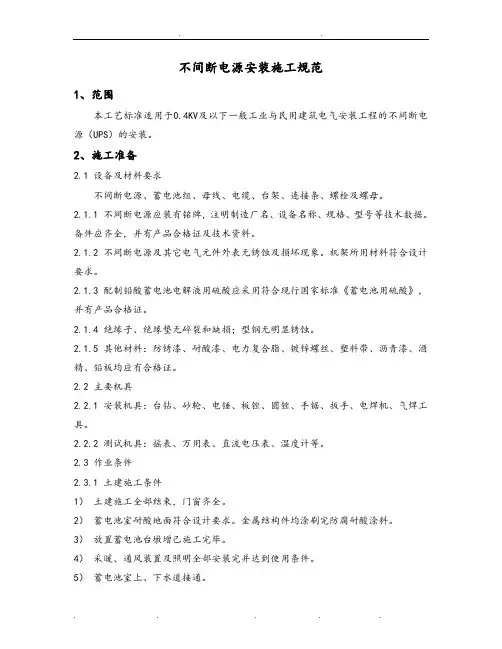

不间断电源安装施工规范标准

不间断电源安装施工规范标准

不间断电源安装施工规范1、范围本工艺标准适用于0.4KV及以下一般工业与民用建筑电气安装工程的不间断电源（UPS）的安装。

2、施工准备2.1 设备及材料要求不间断电源、蓄电池组、母线、电缆、台架、连接条、螺栓及螺母。

2.1.1 不间断电源应装有铭牌，注明制造厂名、设备名称、规格、型号等技术数据。

备件应齐全，并有产品合格证及技术资料。

2.1.2 不间断电源及其它电气元件外表无锈蚀及损坏现象。

机架所用材料符合设计要求。

2.1.3配制铅酸蓄电池电解液用硫酸应采用符合现行国家标准《蓄电池用硫酸》，并有产品合格证。

2.1.4绝缘子、绝缘垫无碎裂和缺损；型钢无明显锈蚀。

2.1.5其他材料：防锈漆、耐酸漆、电力复合脂、镀锌螺丝、塑料带、沥青漆、酒精、铅板均应有合格证。

2.2 主要机具2.2.1 安装机具：台钻、砂轮、电锤、板锉、圆锉、手锯、扳手、电焊机、气焊工具。

2.2.2 测试机具：摇表、万用表、直流电压表、温度计等。

2.3 作业条件2.3.1 土建施工条件1）土建施工全部结束，门窗齐全。

2）蓄电池室耐酸地面符合设计要求。

金属结构件均涂刷完防腐耐酸涂料。

3）放置蓄电池台墩增已施工完毕。

4）采暖、通风装置及照明全部安装完并达到使用条件。

5）蓄电池室上、下水道接通。

2.3.2 施工图纸、技术资料齐全。

技术、安全、消防措施落实。

2.3.3 设备、材料齐全，并运至现场库。

3 施工工艺3.1 工艺流程设备开箱检查→母线、电缆及机架安装→不间断电源安装→充放电→调试和检测不间断电源功能单位主要由整流装置、逆变装置、静态开关和蓄电池组四个功能单元组成，由制造厂以柜式出厂供货，有的组合在一起，容量大的分柜供应，安装时基本与柜盘安装要求相同，涉及到蓄电池组单独安装时按以下要求进行。

3.1.1 设备开箱检查1）设备开箱检查应由建设单位、监理单位、供货单位及施工单位代表共同进行，并做好开箱检查记录。

2）按照设备清单核对设备及零备件，应符合图纸要求，完好无损。

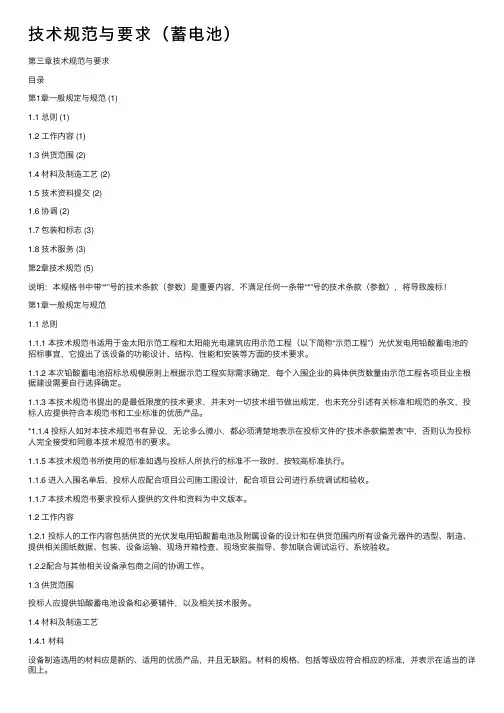

技术规范与要求（蓄电池）

技术规范与要求（蓄电池）

技术规范与要求（蓄电池）第三章技术规范与要求⽬录第1章⼀般规定与规范 (1)1.1 总则 (1)1.2 ⼯作内容 (1)1.3 供货范围 (2)1.4 材料及制造⼯艺 (2)1.5 技术资料提交 (2)1.6 协调 (2)1.7 包装和标志 (3)1.8 技术服务 (3)第2章技术规范 (5)说明：本规格书中带“*”号的技术条款（参数）是重要内容，不满⾜任何⼀条带“*”号的技术条款（参数），将导致废标！第1章⼀般规定与规范1.1 总则1.1.1 本技术规范书适⽤于⾦太阳⽰范⼯程和太阳能光电建筑应⽤⽰范⼯程（以下简称“⽰范⼯程”）光伏发电⽤铅酸蓄电池的招标事宜，它提出了该设备的功能设计、结构、性能和安装等⽅⾯的技术要求。

1.1.2 本次铅酸蓄电池招标总规模原则上根据⽰范⼯程实际需求确定，每个⼊围企业的具体供货数量由⽰范⼯程各项⽬业主根据建设需要⾃⾏选择确定。

1.1.3 本技术规范书提出的是最低限度的技术要求，并未对⼀切技术细节做出规定，也未充分引述有关标准和规范的条⽂，投标⼈应提供符合本规范书和⼯业标准的优质产品。

*1.1.4 投标⼈如对本技术规范书有异议，⽆论多么微⼩，都必须清楚地表⽰在投标⽂件的“技术条款偏差表”中，否则认为投标⼈完全接受和同意本技术规范书的要求。

1.1.5 本技术规范书所使⽤的标准如遇与投标⼈所执⾏的标准不⼀致时，按较⾼标准执⾏。

1.1.6 进⼊⼊围名单后，投标⼈应配合项⽬公司施⼯图设计，配合项⽬公司进⾏系统调试和验收。

1.1.7 本技术规范书要求投标⼈提供的⽂件和资料为中⽂版本。

1.2 ⼯作内容1.2.1 投标⼈的⼯作内容包括供货的光伏发电⽤铅酸蓄电池及附属设备的设计和在供货范围内所有设备元器件的选型、制造、提供相关图纸数据、包装、设备运输、现场开箱检查、现场安装指导、参加联合调试运⾏、系统验收。

1.2.2配合与其他相关设备承包商之间的协调⼯作。

1.3 供货范围投标⼈应提供铅酸蓄电池设备和必要辅件，以及相关技术服务。

标准工艺应用

标准工艺应用

1、编制目的为认真贯彻落实国家电网公司关于《国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定》(国家电网基建〔2011〕1515号)文件精神，全面落实省公司对晋中介休石河110kV变电站的施工工艺要求，保障晋中介休石河110kV变电站安装工程在工程建设过程中“标准工艺”全面应用，全方位提高工程质量管理水平，特编制标准工艺应用计划。

2、编制依据2.1《国家电网公司输变电工程施工工艺管理办法》(国网（基建/3）186-2014)2.2《国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定(国家电网基建〔2011〕1515号)2.3《国家电网公司输变电工程标准工艺（一）施工工艺示范手册》变电电气部分（2011版）2.4《国家电网公司输变电工程标准工艺（二）施工工艺示范光盘》变电电气部分（2011版）2.5《国家电网公司输变电工程标准工艺（三）工艺标准库》变电电气部分（2011版）2.6《国家电网公司输变电工程标准工艺（四）典型施工方法》（第一辑）2.7《国家电网公司输变电工程标准工艺（四）典型施工方法》（第二辑）2012版2.8《国家电网公司施工项目部标准化工作手册》（110kV及以上变电工程分册）3、标准工艺应用组织机构1、组织机构：2、工作职责1）武虎云负责工程项目“标准工艺”的实施及检查。

2）刘成负责施工工艺创新和淘汰，及时的收集、整理及上报； 3）赵江荣组织对施工人员“标准工艺”的宣贯和培训，针对“标准工艺”的内容及控制要点，进行交底。

4）田丽春负责施工过程中“标准工艺”的落实和检查。

4、标准工艺应用1、结合本工程施工特点，符合“标准工艺”应用条件的单位工程如下：1）引用《国家电网公司输变电工程 标准工艺（一）施工工艺示范手册》项目经理：曹亮项目总工：武虎云专职质量员：孙文林造价员 郭 婷技术员 刘成专职安全员田丽春起重队安装二队安装一队保护班档案资料员 赵江荣序号章节项目名称适用范围计划应用执行时间检查人1 第37章变压器安装施工工艺变电工程110—750kV变压器安装2015年-2016年武虎云孙文林2 第39章支柱式断路器安装施工工艺35—750kV支柱式SF6断路器安装2015年-2016年武虎云孙文林3 第40章隔离开关安装施工工艺35—750kV电压等级隔离开关安装2015年-2016年刘成孙文林4 第41章TA、TV、CT和避雷器安装施工工艺TA(CT)、TV(PT)、CVT、普通阀式和金属氧化锌避雷器的安装2015年-2016年刘成孙文林5 第42章干式电抗器安装施工工艺阻波器、高压干式限流电抗器和并联补偿电抗器安装2015年-2016年刘成孙文林6 第43章电容器组安装施工工艺无功补偿电容器组安装2015年-2016年刘成孙文林7 第45章软母线安装施工工艺35—750kV电压等级软母线安装2015年-2016年武虎云孙文林8 第47章设备引线和连接线安装施工工艺35kV及以上电压等级设备引线和连接线安装2015年-2016年刘成孙文林9 第48章接地装置安装施工工艺镀锌扁钢接地线、裸铜线和铜排接地线施工2015年-2016年武虎云孙文林10 第50章变电站电缆支架安装施工工电缆沟架及电缆层架施工2015年-2016年刘成艺孙文林11 第51章屏柜（端子箱）安装施工工艺变电工程各类配电盘、保护盘、控制盘、屏、台、箱和成套柜安装2015年-2016年刘成孙文林12 第52章变电站电缆保护管施工工艺电缆保护管安装施工2015年-2016年刘成孙文林13 第53章电缆敷设施工工艺低压动力电缆、控制电缆、通信电缆和光缆的敷设施工2015年-2016年刘成孙文林14 第54章电缆二次接线施工工艺各种盘、柜、端子箱内的二次接线2015年-2016年武虎云孙文林15 第55章直流装置与蓄电池组施工工艺直流配电装置；直流充电装置安装试验；免维护蓄电池组安装、试验2015年-2016年武虎云孙文林16 第58章高压电缆敷设及电缆头制作安装施工工艺6-35kV交联聚乙烯绝缘高压电缆敷设和电缆头制作2015年-2016年武虎云孙文林17 第59章电缆防火封堵施工工艺电缆防火封堵2015年-2016年刘成孙文林合计17项引用《国家电网公司输变电工程标准工艺（二）“施工工艺示范光盘》电气一次安装专辑序号项目名称计划培训学习时间培训人备注1 变压器安装施工工艺2015年10月刘成、孙文林2 支柱式断路器安装施工工艺2015年10月刘成、孙文林3 隔离开关安装施工工艺2015年10月刘成、孙文林4 互感器和避雷器安装施工工艺2015年10月刘成、孙文林5 干式电抗器安装施工工艺2015年10月刘成、孙文林6 电容器组安装施工工艺2015年10月刘成、孙文林7 软母线及连接线安装施工工艺2015年10月刘成、孙文林8 接地装置安装施工工艺2015年10月刘成、孙文林合计8项电气二次安装专辑序号项目名称计划培训学习时间培训人备注1 电缆支架施工工艺2015年10月刘成、孙文林2 屏柜（端子箱）安装施工工艺2015年10月刘成、孙文林3 电缆保护管施工工艺2015年10月刘成、孙文林4 电缆敷设施工工艺2015年10月刘成、孙文林5 电缆二次接线施工工艺2015年10月刘成、孙文林6 直流装置与蓄电池组安装施工工艺2015年10月刘成、孙文林7 电缆防火封堵施工工艺2015年10月刘成、孙文林合计7项引用«国家电网公司输变电工程标准工艺（三）“工艺标准库»序号“标准工艺”名称“标准工艺”编号应用部位检查人备注1 主变压器、油浸式电抗器安装01020101011#、2#主变压器安装孙文林2 主变压器接地引线安装01020101021#、2#主变压器安装孙文林3 中性点隔离开关安装01020102011#、2#主变压器中性点附件安装孙文林4 中性点电流互感器安装01020102021#、2#主变压器中性点附件安装孙文林5 中性点避雷器安装0102010203 1#、2#主变压器中性点附件安装孙文林6 干式站用变压器安装0102020102变压器安装孙文林7 配电盘（开关柜）安装010202020135kV、10kV开关柜安装孙文林8 绝缘子串组装0102030101 软母线安装孙文林9 母线接地开关安装0102030103 母线接地开关安装孙文林10 软母线安装0102030104 110kV、35kV软母线安装孙文林11 引下线及跳线安装0102030105 110kV、35kV设备引连线安装孙文林12 矩形母线安装0102030108 1#、2#主变35kV侧母线安装孙文林13 断路器安装0102030201 110kV断路器安装孙文林14 隔离开关安装0102030202 110kV隔离开关安装孙文林15 电流、电压互感器安装0102030203110kV电流、电压互感器安装孙文林16 避雷器安装0102030204 110kV避雷器安装孙文林17 穿墙套管安装0102030205 10kV穿墙套管安装孙文林18 干式电抗器安装0102030207 无功补偿装置安装孙文林19 装配式电容器安装0102030208 无功补偿装置安装孙文林20 放电线圈安装0102030210 无功补偿装置安装孙文林21 屏、柜安装0102040101 保护屏、柜安装孙文林22 端子箱安装0102040102 智能控制柜安装孙文林23 二次回路接线0102040104 二次电缆接线孙文林24 蓄电池安装0102040201 1#、2#蓄电池安装孙文林25 电缆管配电及敷设工程0102050101全站电缆埋管孙文林26 电缆沟内支架制作及安装0102050201全站电缆支架安装孙文林27 穿管电缆敷设0102050302 全站穿管电缆敷设孙文林28 支、吊架上电缆敷设0102050303全站支、吊架上电缆敷设孙文林29 电力电缆终端制作及安装0102050401无功补偿装置高压电缆敷设安装孙文林30 电缆沟内阻火墙0102050501 全站防火封堵孙文林31 孔洞、管口封堵0102050502 全站防火封堵孙文林32 盘、柜底部封堵0102050503 全站防火封堵孙文林33 设备接地安装0102060204 全站设备接地孙文林34 屏柜内接地安装0102060205 二次屏柜接地孙文林引用«国家电网公司输变电工程标准工艺（四）典型施工方法»（第一辑）序号工程编号项目名称计划应运执行时间负责人1 GWGF029-2010-BD-DQ主变压器安装典型施工方法2014年9月武虎云、孙文林2 GWGF030-2010-BD-DQ断路器安装典型施工方法2014年9月武虎云孙文林2、“标准工艺”应用保障措施1）施工技术人员到现场进行实地勘察，结合本工程特点，编制具有针对性的施工技术措施、安全保证措施及质量保证措施等施工作业指导方案。
