超细氧化铝粉体

高纯氧化铝陶瓷的制备及应用简介
高纯氧化铝陶瓷是以高纯超细氧化铝粉体（晶相主要为α-Al2O3）为主要原料组成的重要陶瓷材料。

高纯氧化铝陶瓷因具有机械强度高、硬度大、耐高温、耐腐蚀等优良性能而受到人们的广泛关注。

 1.高纯氧化铝陶瓷的制备
 高纯氧化铝陶瓷的制备对原始粉体的要求较高，一般是以纯度＞99.99％晶相为α相的氧化铝粉为主要原料。

高纯超细氧化铝粉体的特征决定了最终制备高纯氧化铝陶瓷的性能。

在高纯氧化铝粉体的制备过程中，要求粉体的纯度高，颗粒尺寸小且分布均匀，粉体活性高，并且团聚程度低。

这样可在相对较低的温度下制得高纯氧化铝陶瓷。

因此，为制备高纯氧化铝陶瓷，首先要制备出高纯氧化铝粉体。

 （一）高纯氧化铝粉体的制备
 目前，高纯超细氧化铝粉体主要有改良拜耳法、氢氧化铝热分解法、沉淀法、活性高纯铝水解法等制备方法。

 a．改良拜耳法
 拜耳法是工业上常用的制备氧化铝粉体的方法。

利用该方法制备氧化铝的过程中，由于原料铝酸钠中含有大量的Si、Fe、K、Ti等杂质，使得制备的氧化铝粉体纯度有所降低。

在传统制备工艺的基础上，对铝酸钠及结晶后的氧化铝进行脱杂处理，制备了纯度相对较高的氧化铝粉体，这种方法即为改良拜耳法。

 该方法所用的原料主要为铝酸钠，来源广泛，整个过程中不会产生污染。

但是由于其制备工艺相对复杂，导致氧化铝生产效率低，从而限制了。

气相法化学气相沉积法气相法制备高纯超细氧化铝粒子是以金属单质、卤化物、氢化物或者有机化合物为原料，进行气相热分解或其他化学反应来合成精细微粒，主要采用化学气相沉积法。

如意大利的科研人员利用室温下蒸汽压较高的烷基铝和N2O作为反应物，加入乙烯作为反应敏化剂，用CO2激光加热反应使之反应，合成了粒度为15-20nm的球形α-Al2O3颗粒。

激光诱导气相沉积法激光诱导气相沉积法是利用充满氖气、氙气和HCl的激光器提供能量，生成一定频率的激光，聚焦到移动旋转的铝靶上，融化铝靶产生氧化铝蒸汽，冷却后得到精细氧化铝粉体。

这种方法加热和冷却的速度都快，粒径分布均匀，反应污染小。

等离子气相合成法等离子气相合成法可分为高频等离子体法、直流电弧等离子体法、复合等离子体法等。

高频等离子体法能量的利用率低，生产出的产物稳定性也较弱；直流电弧等离子体法是利用电弧间的高温，在反应气体等离子化的过程中使电极蒸发或熔化；复合等离子体法是将前两种方法、融为一体，在产生直流电弧时不需电极，因而产物纯度高，生产效率提高的同时也提高了系统的稳定性。

惰性气体凝聚加原位加压法该法通常是在真空蒸发室内充入低压惰性气体，通过加热使原料气化或形成等离子体，与惰性气体原子碰撞而失去能量，然后骤冷使之凝结成超细粉体。

不过此法成本太高，不适合工业化生产。

固相法固相法是制备α-Al2O3粉体的常用方法，制备工艺简单，产量大，成本低，容易实现产业化生产。

但是固相法生产氧化铝粉体能耗高、效率低，制备的粉体颗粒不均且形态和功能都受到了工艺本身的很大限制，因此利用此方法很难得到颗粒细小、纯度高的α-Al2O3粉体。

目前，固相法主要分为机械粉碎法、非晶晶化法和热解法等。

机械粉碎法机械粉碎法是利用球磨机、行星磨、气流磨等粉碎设备将原料直接粉碎研磨成超细粉的方法。

目前应用较多的是球磨机，通过球磨机的振动和转动，为原料提供能量，使得原料受到硬球的强烈撞击，粉碎成细小颗粒，从而制备出精细粉体。

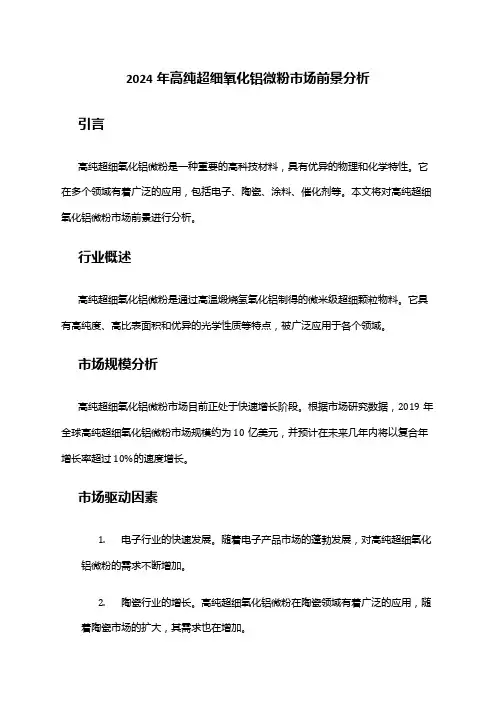

2024年高纯超细氧化铝微粉市场前景分析引言高纯超细氧化铝微粉是一种重要的高科技材料，具有优异的物理和化学特性。

它在多个领域有着广泛的应用，包括电子、陶瓷、涂料、催化剂等。

本文将对高纯超细氧化铝微粉市场前景进行分析。

行业概述高纯超细氧化铝微粉是通过高温煅烧氢氧化铝制得的微米级超细颗粒物料。

它具有高纯度、高比表面积和优异的光学性质等特点，被广泛应用于各个领域。

市场规模分析高纯超细氧化铝微粉市场目前正处于快速增长阶段。

根据市场研究数据，2019年全球高纯超细氧化铝微粉市场规模约为10亿美元，并预计在未来几年内将以复合年增长率超过10%的速度增长。

市场驱动因素1.电子行业的快速发展。

随着电子产品市场的蓬勃发展，对高纯超细氧化铝微粉的需求不断增加。

2.陶瓷行业的增长。

高纯超细氧化铝微粉在陶瓷领域有着广泛的应用，随着陶瓷市场的扩大，其需求也在增加。

3.涂料行业的广泛应用。

高纯超细氧化铝微粉作为涂料中的填料和增稠剂，具有优异的增白效果和增加涂层硬度的特性。

4.催化剂领域的需求增加。

高纯超细氧化铝微粉在催化剂中具有活性高、表面积大等特点，被广泛用于化学反应的催化过程中。

市场挑战1.市场竞争激烈。

高纯超细氧化铝微粉市场存在着较多的参与者，竞争压力较大。

2.技术门槛较高。

高纯超细氧化铝微粉的生产过程需要先进的技术和设备，对企业的研发能力有较高要求。

3.环境污染问题。

高纯超细氧化铝微粉的生产过程中可能会产生废气和废水，对环境造成负面影响。

市场机遇1.新兴应用领域的发展。

高纯超细氧化铝微粉在新兴领域如锂电池、太阳能电池等具有广阔的应用前景。

2.技术创新带来的机遇。

不断提高高纯超细氧化铝微粉的生产技术和工艺，降低成本，将有助于开拓市场。

3.国际市场的拓展。

随着全球市场的开放，高纯超细氧化铝微粉出口也将带来新的市场机遇。

市场趋势1.产品定制化需求增加。

随着不同领域的应用需求差异日益明显，市场对高纯超细氧化铝微粉的定制化需求也在增加。

2024年高纯超细氧化铝微粉市场需求分析1. 引言高纯超细氧化铝微粉是一种重要的功能性陶瓷材料，在多个领域广泛应用。

本文将对高纯超细氧化铝微粉市场需求进行详细分析，旨在帮助企业了解市场潜力和趋势，为产品研发和营销战略提供参考。

2. 市场规模及发展趋势2.1 市场规模近年来，高纯超细氧化铝微粉的市场规模持续增长。

据市场研究数据显示，2019年全球高纯超细氧化铝微粉市场规模达到X亿美元，预计在未来几年内将保持稳步增长。

2.2 发展趋势2.2.1 电子行业需求增加高纯超细氧化铝微粉在电子行业中具有重要作用，用于制造集成电路、显示器件等。

随着电子产品市场的快速发展，特别是智能手机、平板电脑等智能设备的普及，对高纯超细氧化铝微粉的需求将持续增加。

2.2.2 全球陶瓷制造业的发展高纯超细氧化铝微粉是陶瓷制造业中的重要原材料，广泛用于瓷砖、陶瓷工艺品等产品中。

随着全球陶瓷制造业的持续发展，对高纯超细氧化铝微粉的需求也将继续增长。

2.2.3 新兴应用领域的崛起除了传统的电子和陶瓷制造业，高纯超细氧化铝微粉在新兴应用领域也呈现出巨大潜力。

例如，近年来随着人工智能、新能源等领域的快速发展，对高纯超细氧化铝微粉的需求逐渐增加。

3. 市场需求分析3.1 产品特性需求高纯超细氧化铝微粉在市场上的需求主要受到以下产品特性的影响：•粒径大小：不同应用领域对粒径大小有不同的要求，需求也各异。

•纯度要求：高纯超细氧化铝微粉在不同行业的应用中，对纯度的要求有所差异。

•表面性质：产品表面性质直接影响材料的使用效果，对一些特定领域的应用有重要影响。

3.2 地区市场需求根据地区的不同，高纯超细氧化铝微粉的市场需求也有所差异。

目前，亚洲地区是全球高纯超细氧化铝微粉市场的主要消费地区，占据了市场份额的最大比例。

欧美地区的市场需求也在逐渐增加，但相对亚洲地区还有一定差距。

3.3 市场竞争格局当前高纯超细氧化铝微粉市场的竞争格局较为激烈，市场参与者众多。

制备高纯纳米氧化铝粉体的方法高纯纳米氧化铝粉体的制备方法有很多，大致可分为固相法、液相法、气相法等。

各种方法都有其一定优势，但是也存在不足，因此一般根据实际产品要求来选择不同的制备方法。

1.固相法固相法主要是将铝或铝盐研磨煅烧，发生固相反应后直接得到纳米氧化铝的方法。

该法可分为：机械粉碎法、固相反应法；机械粉碎法是用各种超细粉碎机将原料直接粉碎成超细粉。

常见的超细粉碎机有：球磨机、行星磨、塔式粉碎机和气流磨粉碎机等；应用较多的是球磨机，但该法很难使粒径达到100nm以下。

固相法制备超细粉比较简单，但是生成的粉体容易产生团聚并且粉末粒度不易控制。

固相反应法又可大致化学溶解法、非晶晶化法、燃烧法。

a)化学溶解法化学溶解法主要包括碳酸铝铵热解法、喷雾热解法、铵明矾热解法三种；铵明矾热解法是通过用硫酸铝铵与硫酸铵反应制得明矾，再根据产品纯度要求再多次重结晶精制，最后将精制的铵明矾加热分解成Al2O3,其反应过程为: 2Al(OH)3+3H2SO4 → Al2(SO4)3 + 6H2O Al2(SO4)3 + (NH4)2SO4 + 24H2O → 2NH4Al(SO4)2·12H2O 2NH4Al(SO4)2·12H2O → Al2O3 + 2NH3 + 4SO3 + 13H2O 煅烧过程收集的炉气可制成硫酸铵循环使用。

该方法工艺简单，但由于生产周期长，难于应用于实际规模化生产。

对铵明矾热解法改进后形成了碳酸铝铵热解法，通过前驱体NH4AlO(OH)HCO3的合成和热解得到高纯度超细氧化铝。

李江[6]等应用分析纯硫酸铝铵和碳酸氢铵为原料，采用湿化学法制备单分散超细NH4Al2(OH)2CO3先驱沉淀物,在1100℃下灼烧得到平均粒径为20nm的α-Al2O3纳米粉体。

该方法不产生腐蚀性气体，无热分解时的溶解现象，有利产品粒径的控制并且能简化操作，适合于工艺化生产。

喷雾热解法是将金属盐溶液以雾状喷入高温气氛中，从而使其中的水分蒸发，金属盐发生分解，析出固相，直接制备出纳米氧化铝陶瓷粉好方法。

氧化铝粉体的合成与表征1.国内外研究现状及其基本情况氧化铝是一种具有多种形态的金属氧化物，主要晶型包括最常见的有a和y 型，晶型的转变主要取决于温度。

氢氧化铝或水合氧化铝加热到800摄氏度左右转化为y型氧化铝，1200摄氏度时转化为a型氧化铝。

因氧化铝特殊的结构和性质特点，使其在电子、化工、航空航天等领域得到广泛的应用。

随着高科技的发展，社会对新材料越来越重视，国内外工作者对新材料的开发与应用给予了极大的关注，各种具有特殊功能的材料也得到人们的重视。

其中，各种物质的超细化被人们认为是材料开发研究的基础。

所谓超细粉体通常是指尺度介于分子，原子和宏观物体之间，粒度在(1-100)nm范围内的微粒]。

高纯超细氧化铝粉体是纯度在99.99%以上的超微细粉体材料，是二十一世纪新材料中产量最大、产值最高、用途最广的尖端材料之一，高纯氧化铝粉体因其纯度高，粒径小，显示出了常规材料所不具有的光、电、磁、热和机械特性，因而它作为一种新型功能材料广泛应用于光学、化工及特种陶瓷等多个领域[6]。

国外关于氧化铝的研究工作开展得比较早，技术也较先进。

以下是一些具有代表性的研究成果:在气相法中，美国的Chen Y J用气相法制备出粒径为30——50nm的无团聚氧化铝纳米粒子；用气相热解法以三甲基铝Al(CH3)3和N20为原料，加入C2H4作为反应敏化剂，采用C02激光(C2H4在C02激光发射波长处有共振吸收)加热进行反应，然后1200——1400℃下进行热处理成功地合成了粒径为15——20nm的A1203粒子；日本专利用蒸发冷凝法，以氧化铝陶瓷(纯度为99.99%)作为蒸发源，放在一个压力为0。

01 Pa的真空器中，通入02， CO或C02，使压力保持在15Pa左右，用C02激光照射氧化铝陶瓷使之蒸发，蒸发出的氧化铝在气体中迅速冷却得到超细高纯氧化铝。

在液相法中，Felde B用溶胶——凝胶法，以异丁醇铝为前驱体，加入乙酰丙酮和硝酸铵，经水解、沉化形成凝胶，再经干燥、锻烧得到粒径为50nm的α-A1203粒子；法国的Eponthieu利用硝酸铝、二甲苯、tween80组成微乳液体系，制得了40——50nm的氧化铝粒子。

溶胶凝胶法制备高纯超细氧化铝粉体工艺的研究溶胶凝胶法是一种常用的制备高纯超细氧化铝粉体的方法。

本文将从溶胶制备、凝胶形成、热处理和粉体性能等方面进行研究，以探究溶胶凝胶法制备高纯超细氧化铝粉体的工艺。

一、溶胶制备溶胶制备是溶胶凝胶法的第一步，也是制备高纯超细氧化铝粉体的关键步骤。

常用的溶胶制备方法有水解法、酸解法和碱解法等。

其中，水解法是最常用的方法。

水解法的步骤如下：1. 选择合适的铝源，如硝酸铝、氯化铝等。

2. 将铝源溶解在适量的溶剂中，如水、乙醇等。

3. 在溶液中加入适量的酸或碱，以调节溶液的pH值。

4. 在适当的温度下搅拌溶液，使铝源充分溶解。

二、凝胶形成凝胶形成是溶胶凝胶法的第二步，也是制备高纯超细氧化铝粉体的关键步骤。

凝胶形成的过程是由于溶液中的铝离子与水分子发生水解反应，生成氢氧化铝凝胶。

凝胶形成的步骤如下：1. 将溶液转移到适当的容器中，如玻璃瓶。

2. 在适当的温度下静置溶液，使凝胶逐渐形成。

3. 控制凝胶形成的速度，以获得均匀的凝胶。

三、热处理热处理是溶胶凝胶法的第三步，也是制备高纯超细氧化铝粉体的关键步骤。

热处理的目的是将凝胶转化为氧化铝粉体，并获得所需的粒径和形貌。

热处理的步骤如下：1. 将凝胶转移到适当的容器中，如烧杯。

2. 将容器放入热处理设备中，如电炉。

3. 控制热处理的温度和时间，以获得所需的氧化铝粉体。

四、粉体性能粉体性能是评价溶胶凝胶法制备高纯超细氧化铝粉体的重要指标。

常用的粉体性能测试方法有粒径分析、比表面积测定、形貌观察等。

粉体性能的主要影响因素有溶胶制备条件、凝胶形成条件和热处理条件等。

通过优化这些条件，可以获得高纯超细氧化铝粉体。

总结：溶胶凝胶法是一种制备高纯超细氧化铝粉体的有效方法。

通过溶胶制备、凝胶形成、热处理和粉体性能等方面的研究，可以优化制备工艺，获得高纯超细氧化铝粉体。

未来的研究可以进一步探索溶胶凝胶法的机理，提高制备效率和粉体性能。

⾼纯氧化铝制备摘要超细氧化铝因其具有⾼熔点和⾼硬度、良好的耐磨、耐蚀、耐热及绝缘等性能被⼴泛⽤于制作结构和功能材料。

本论⽂采⽤了两种⾼温煅烧的⽅法煅烧分析纯硫酸铝铵和碳酸铝铵制备氧化铝粉体，研究硫酸铝铵在800℃,900℃,1000℃,1100℃温度下煅烧和碳酸铝铵在1000℃,1100℃下煅烧出粉末的分散性能以及形貌特征，得出了如下的研究结论：煅烧硫酸铝铵（1）硫酸铝铵在800℃，900℃下煅烧（保温30分钟）出的产物为硫酸铝粉末，900℃下煅烧出的硫酸铝粉末粒度⽐800℃下煅烧出来的⼩。

（2）硫酸铝铵在1000℃下煅烧（保温30分钟）产物为氧化铝粉末，硫酸铝氨完全转化为氧化铝粉末。

（3）硫酸铝铵在1100℃下煅烧（保温30分钟）产物为3种不同的氧化铝粉末，分别是：θ，γ和α型，θ，γ型部分转化成α型的粉末。

煅烧炭酸铝铵（1）关键词：氧化铝；硫酸铝氨；⾼温煅烧Abstract第⼀章综述..................................................................- 3 - 1.1引⾔.........................................................................................................................................- 3 - 1.2氧化铝粉末............................................................................................................................- 4 - 1.3.氧化铝粉末的⽤途................................................................................................................- 5 -（1)陶瓷材料和复合材料： ................................................................................................- 5 - （2)表⾯防护层材料............................................................................................................- 5 - （3)催化剂及其载体............................................................................................................- 5 - （4)⽣物及医学的应⽤........................................................................................................- 6 - 1.7固体颗粒在液体中的聚集状态.............................................................................................- 8 - 1.8超细颗粒的分散⼿段以及稳定机理.....................................................................................- 9 - 1.9超细粉体的形貌控制...........................................................................................................- 10 -1.10本课题研究的⽬的和意义.................................................................................................- 10 -2.1 实验原理 ............................................................................................................................. - 11 - 2.2 实验⽅案设计...................................................................................................................... - 11 - 2.3流程图..................................................................................................................................- 12 - 2.4实验⽤到的仪器和药品.......................................................................................................- 13 - 2.5 检测⽅法.............................................................................................................................- 13 -（1） X射线衍射法...........................................................................................................- 13 - （2）粒度分析法................................................................................................................- 13 -第三章实验结果与讨论..............................................- 15 - 3.1 粒度分析结果......................................................................................................................- 15 - 3.2 X射线衍射测试结果............................................................................................................- 17 -.....................................................................................................................................................- 18 -第四章结论..............................................................- 19 -第⼀章综述1.1引⾔随着炼铝⼯业的迅速发展，氧化铝⽣产已经发展成为⼀个⼤型的⼯业部门。

超细氧化铝粉体制备方法概述摘要：超细氧化铝粉体的制备方法制备通常使用无机盐、金属醇盐为原料，用气相法或液相法合成，现对相关合成方法、存在的优缺点进行介绍关键词：超细氧化铝；合成方法；α-Al2O3超细氧化铝，亦称纳米氧化铝，通常泛指粒径约在50-500纳米范围内的氧化铝粉体，其属于微观粒子与宏观物体的过渡区域，与一般氧化铝相比，显著特点是具有表面效应和体积效应。

超细氧化铝在催化材料、功能材料、复合材料、光学材料、精细陶瓷材料及冶金和医学生物方面有着广阔的应用前景。

目前超细氧化铝粉体的制备方法制备通常使用无机盐、金属醇盐为原料，用气相法或液相法合成，现对相关合成方法进行介绍。

1.气相反应法气相反应法是通过等离子体、激光、电子束或电弧等方式加热将物质变成气体，使之在气体状态下发生化学反应，最后在冷却过程中凝聚长大形成超细粉。

1.1 激光诱导气相沉积法（LICVD法）激光诱导气相沉积(Laser Induced Chemical Vapor Deposition)法是利用反应气体分子对特定波长激光束的吸收而产生热解或化学反应，经成核生长形成超细粉末。

整个过程实质上是一个热化学反应和晶粒成核与生长过程。

LICVD法通常采用二氧化碳激光器，加热速度快，高温驻留时间短，冷却迅速，因此可获得粒径小于10nm的均匀纳米粉体。

如G.P. Johnston等[1]利用LICVD法合成了粒度为5~10nm的球形氧化铝粉体;意大利的E. Borseua等[2]用二氧化碳激光加热反应气体得到了粒径为15~20nm 的球形α-Al2O3颗粒。

1.2 等离子体气相合成法（PCVD法）等离子体气相合成(Plasma Chemical Vapor Deposition)法是纳米陶瓷粉体制备的常用方法之一。

它具有反应温度高、升温和冷却速度快的特点，PCVD法又可分为直流电弧等离子法、高频等离子法和复合等离子法。

采用PCVD法可制得粒径为50nm的γ-Al2O3[3];粒径为20 -40nm的δ-Al2O3[4]；粒径为5~150nm 的无定形γ-Al2O3。

高纯氧化铝制备技术##########，金属1101，材料科学与工程学院摘要：高纯氧化铝是指纯度大于99.99％、粒度均匀的超细粉体材料。

由于具有无比优越的物理、热学、光学、力学性能，是制作集成电路陶瓷基片、绿色照明用三基色荧光粉、汽车传感器、磁带添加剂、催化剂载体涂层、半导体及液晶显示器、透明高压钠灯管、精密仪表及航空光学器件等的重要基础材料，也是21世纪新材料中产量大、产值最高、用途最广的尖端材料之一。

关键词：高纯氧化铝、改良拜耳法、铝盐热分解法1.高纯氧化铝的制备技术1.1改良拜耳法改良拜耳法是将铝酸钠溶液进行深度脱硅、除铁等净化工序得到高纯铝酸钠溶液，通过控制铝酸钠溶液分解条件，使结晶过程中氢氧化铝向种子析出地速度极为缓慢，抑制异常晶核的形成，减少氢氧化铝中Na、Si等杂质的夹杂，得到高纯氢氧化铝，再经煅烧、研磨等工序制成高纯氧化铝。

改良拜耳法中净化铝酸钠溶液是影响产品最终杂质含量的关键步骤。

国内研究者采用钡盐作为净化剂除去溶液中Si、Fe、P、Ti、V和有机物等杂质来降低氢氧化铝中杂质含量。

但该方法残余钡离子即使用碳酸钠脱除，溶液中Ba2 +依然较高，在分解过程中伴随氢氧化铝析出，造成氢氧化铝中钡含量偏高。

改良拜耳法最关键工序是钠离子的脱除，在氢氧化铝水热转相过程添加脱钠剂或焙烧过程中加入矿化剂都是有效的脱钠方法。

水热转相过程所用脱钠剂一般具有酸性，杂质离子如铁离子容易进入一水软铝石，因此，该工序对设备要求比较高，需要耐酸设备。

而焙烧过程加入矿化剂，会释放氟化物，造成环境污染。

因此，寻求经济有效的杂质脱除方法是改良拜耳法发展的技术关键。

该方法的优点在于原料来源广，成本低，过程无污染。

但该法生产工艺相对较复杂，生产率较低、产品烧结密度低、烧结温度较高，在工业应用上受到限制。

1.2铝盐热分解法铝盐热分解法包括硫酸铝铵和碳酸铝铵热分解法等。

1.2.1硫酸铝铵热解法硫酸铝铵热解法是国内外生产高纯氧化铝的主要方法，通过严格控制物料配比、pH值和反应温度等反应条件，进行合成、结晶，得到硫酸铝铵晶体，母液可循环使用。
