半导体器件的研究进展及其应用半导体器件是现代电子技术中最为重要的一种电子器件。
在电子器件中，半导体器件的应用范围非常广泛，从计算机、通讯、消费电子到航空航天等多个领域都有着重要的作用。
本文将介绍半导体器件的研究进展及其应用。
一、半导体器件的基本原理半导体器件是利用半导体材料产生电子的能力来控制电子流动的一种器件。
半导体材料可以看作是介于导体和绝缘体之间的一种材料，其导电性能介于导体和绝缘体之间。
半导体材料的电子结构中存在着禁带，当外界电场作用于半导体时，能够改变禁带的宽度，从而改变半导体材料的导电性能。
二、半导体器件的种类半导体器件包括二极管、晶体管、场效应管、三极管、光电器件等多种类型。
其中，二极管是最简单的半导体器件之一，由一个p型半导体和一个n型半导体组成。
晶体管是一种能够控制电流的半导体器件，它是由三个掺杂不同的半导体材料构成的。
场效应管是一种用于控制电流的半导体器件，它是由一个特殊型的半导体构成的。
三极管是一种用于放大电流的半导体器件，它是由三个掺杂不同的半导体材料构成的。
光电器件是利用半导体的光电效应制成的器件，例如光电二极管、光电场效应管等。
三、半导体器件的研究进展随着科技的发展，半导体器件的研究和发展也越来越快速。
近年来，半导体技术大幅度改进了计算机、通信、消费电子、航空航天等领域的性能。
其中，三维集成电路技术、大规模集成电路技术、新型材料、新型器件等方面的研究都正在取得重大突破。
随着互联网的快速发展，人们对计算机的要求越来越高。
为满足这种需求，半导体技术也需要快速发展。
目前，半导体技术正在不断进步，新的半导体材料、器件和制造工艺也不断涌现。
例如，芯片封装技术和如3D IC技术和WLP技术的不断更新和发展。
与此同时，新的集成路线和新的材料，如碳纳米管、量子点等的应用也在逐步增加。
四、半导体器件的应用半导体器件在电子消费品、通信产品、医疗设备、能源等行业中都有广泛的应用。
例如，在电子消费品方面，半导体器件的应用包括计算机、智能手机、平板电脑、数字相机、MP3等。
新型半导体光电子器件的集成与封装技术研究随着现代科技的发展，半导体光电子器件在光通信、计算机、医疗、能源等领域扮演着重要角色。
为了提高半导体光电子器件的性能和集成度，研究人员们不断探索新型的集成与封装技术。
本文将重点探讨这些技术的最新研究进展。
一、背景随着信息技术与光学技术的快速发展，传统的电子器件已经无法满足市场对于高速传输和大容量存储的需求。
半导体光电子器件由于其光电转换效率高、带宽大以及体积小的特点，成为了未来的发展方向。
然而，单独的半导体光电子器件无法充分发挥其潜力，因此研究人员们开始探索新型的集成与封装技术。
二、集成技术的研究进展1. 混合集成技术混合集成技术将不同材料的光电子器件集成在一起，以实现更高的性能。
常见的混合集成技术包括通过微纳加工将器件聚合到一块衬底上，或者使用分离的光电子器件通过光波导进行数据传输。
此外，研究人员还通过材料和工艺的优化，提高不同材料的互补性，进一步提高了集成技术的效果。
2. 基于硅光子技术的集成硅光子技术是近年来较为热门的研究方向之一。
通过在硅基底上进行材料堆叠、控制光的传输和调控，研究人员成功实现了在硅上集成多个光电子器件的目标。
硅光子技术的发展为半导体光电子器件的集成与封装提供了新的思路和方法。
三、封装技术的研究进展1. 波导封装技术波导封装技术是一种将光学器件与光纤连接的封装方法。
通过在器件上制作波导结构，将光信号从光学器件导出并与光纤连接。
在波导封装技术的研究中，研究人员不断优化波导的制作工艺、材料选择以及耦合效率的提高，以提高封装的稳定性和性能。
2. 端面封装技术端面封装技术是一种将光学器件与外界相连的封装方法。
通过将光学器件的端面与光纤进行直接连接，实现光信号的输入和输出。
在端面封装技术的研究中，研究人员致力于提高连接的精度和稳定性，降低插入损耗，从而提高器件的性能和可靠性。
四、封装材料的研究进展1. 光学封装材料光学封装材料在集成与封装技术中起着重要的作用。

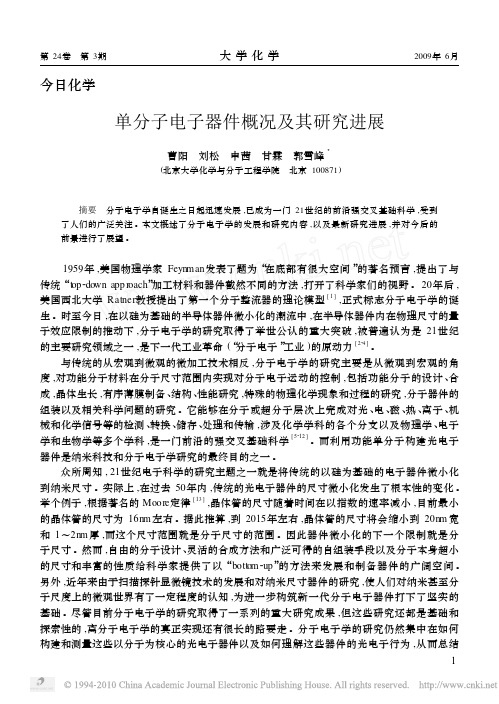

第24卷 第3期大学化学2009年6月今日化学单分子电子器件概况及其研究进展曹阳 刘松 申茜 甘霖 郭雪峰3(北京大学化学与分子工程学院 北京100871) 摘要 分子电子学自诞生之日起迅速发展,已成为一门21世纪的前沿强交叉基础科学,受到了人们的广泛关注。
本文概述了分子电子学的发展和研究内容,以及最新研究进展,并对今后的前景进行了展望。
1959年,美国物理学家Feynman发表了题为“在底部有很大空间”的著名预言,提出了与传统“t op2do wn app r oach”加工材料和器件截然不同的方法,打开了科学家们的视野。
20年后,美国西北大学Ratner教授提出了第一个分子整流器的理论模型[1],正式标志分子电子学的诞生。
时至今日,在以硅为基础的半导体器件微小化的潮流中,在半导体器件内在物理尺寸的量子效应限制的推动下,分子电子学的研究取得了举世公认的重大突破,被普遍认为是21世纪的主要研究领域之一,是下一代工业革命(“分子电子”工业)的原动力[224]。
与传统的从宏观到微观的微加工技术相反,分子电子学的研究主要是从微观到宏观的角度,对功能分子材料在分子尺寸范围内实现对分子电子运动的控制,包括功能分子的设计、合成,晶体生长,有序薄膜制备、结构、性能研究,特殊的物理化学现象和过程的研究,分子器件的组装以及相关科学问题的研究。
它能够在分子或超分子层次上完成对光、电、磁、热、离子、机械和化学信号等的检测、转换、储存、处理和传输,涉及化学学科的各个分支以及物理学、电子学和生物学等多个学科,是一门前沿的强交叉基础科学[5212]。
而利用功能单分子构建光电子器件是纳米科技和分子电子学研究的最终目的之一。
众所周知,21世纪电子科学的研究主题之一就是将传统的以硅为基础的电子器件微小化到纳米尺寸。
实际上,在过去50年内,传统的光电子器件的尺寸微小化发生了根本性的变化。
举个例子,根据著名的Moore定律[13],晶体管的尺寸随着时间在以指数的速率减小,目前最小的晶体管的尺寸为16n m左右。
电子元器件质量与可靠性技术及其研究进展摘要：由于全球经济的一体化变得愈发良好，市场的竞争也变得逐渐猛烈，无论是历史经验还是现实情况都透露出了一点，那就是企业要想赢得竞争和市场占有率，就必须注重产品的质量。
改革开放以来我国的军工事业蓬勃发展，产生了巨大的经济效益。
电子元器件作为武器装备的重要组成部分，其性能好坏直接影响到整体系统的稳定性，所以近些年来对于电子元器件行业的质量要求也越来越严格。
关键词：电子元器件质量；可靠性技术；研究进展在科技发展的今天，随着各种先进技术的引进，电子元器件的适用范围越来越大，提高电子元器件在更加恶劣环境中的使用可靠性已迫在眉睫。
因此，我们需要通过提高电子元器件的质量与可靠性技术，以推进自主研发的电子元器件在我国各个领域的发展和应用。
1质量保证工作的定义和意义随着电子产品和系统在不同行业的普及应用，电子元器件质量的高低越来越受到人们的关注。
根据现有资料，电子产品在实际使用过程当中出现的各类问题主要是由于电子元器件质量差而导致的。
例如，电子元器件在长时间使用的过程当中所表现的稳定性能相对来说比较差，并且实际运行寿命相对来说比较短，以及在实际使用过程中元器件所具有的功能无法最大程度发挥，运行过程当中容易存在运行异常。
因此，要开发一款各方面性能都比较完美的电子产品以供项目使用，在实际研发以及生产的过程当中必须展开较为严格的生产管理。
一旦电子元器件的质量得不到保证，即使所涉及的电子产品各方面足够完美最终也无法达到预期的设计效果，并且面临被销毁的结果。
笔者认为这就是为什么在电子产品的实际生产中，必须有效提高构成电子产品基础电子元器件质量的主要原因以及意义所在。
因此，在实际生产过程当中，需要严格把控电子元器件的可靠性以及进行适当的质量控制。
各类电子元器件的生产企业应该将这项工作视为一项重要内容，而不仅仅是浮于口号，流于形式，必须完全从观念转变为行动。
2电子元器件可靠性技术分析2.1可靠性设计技术可靠性设计是可靠性工程的核心，主宰着电子产品的潜在可靠性，是企业在产品开发过程中考虑得最多的问题之一。
功率半导体器件的研究进展近年来，随着电子技术的不断发展和应用领域的不断拓展，功率半导体器件的研究也在不断深入。
功率半导体器件是一种能够在高电压、大电流下工作的电子器件，其在工业、交通、通信、医疗等领域中有着广泛的应用。
一、功率半导体器件的基础功率半导体器件的研究和应用始于20世纪60年代，主要通过对硅材料的探索和改良，实现了大电压、大电流的传导和控制。
常见的功率半导体器件包括大功率晶闸管、金属氧化物半导体场效应管（MOSFET）、IGBT等。
大功率晶闸管是一种常用的半导体器件，其结构简单，容易控制，可用于高压、大电流的开关控制。
但是晶体管在开关过程中会产生大量的热损耗，加之离散元件的不可靠性和故障率高，这导致了在现代高效能电气设备的使用中越来越少见。
金属氧化物半导体场效应管采用了金属氧化物半导体作为一个控制门，可以控制电路的通断情况。
MOSFET器件的阻值很低，增益和速度高，同时也有较低的输入电容，实现了高频率高功率的控制。
绝缘栅双极型晶体管（IGBT）是一种功率半导体器件，是MOSFET和双极性晶体管的结合体，是目前最流行的功率开关器件之一。
IGBT具有低开通电阻、高开通速度、耐电压能力，占据了功率器件市场的比例越来越大。
二、功率半导体器件的主要研究方向随着现代电子技术的发展和应用领域的不断拓展，功率半导体器件的研究也在不断深入。
目前，功率半导体器件的主要研究方向如下：1.高电压、大电流应用方向：随着交通、医疗、工业和航天等领域对高电压、大电流功率器件需求的不断增长，这也是功率半导体器件的主要研究方向之一。
如电力系统中用于电动汽车的快速充电设备、高速列车的转向控制器等。
2.低损耗、高效率应用方向：功率半导体器件的损耗和效率问题一直是制约其发展的瓶颈。
针对这一问题，研究人员一方面开发新型的材料和技术，如碳化硅、氮化镓等离子体剥离技术，另一方面采用智能控制算法和传感器实现高效控制和管理，如数码协同控制技术、电力电子稳压技术等。
微电子技术微型电子器件与电路的研究与应用微电子技术是近年来快速发展的一门前沿技术，它涉及微型电子器件和电路的设计、制造、测试和应用等多个领域。
本文将介绍微电子技术在微型电子器件与电路研究和应用方面的一些重要进展和应用案例。
一、微电子器件的研究与应用1. MOSFETMOSFET是微电子器件中的一种关键器件，它是现代集成电路的基础。
通过研究不同工艺参数对MOSFET性能的影响，可以实现器件的优化设计。
同时，MOSFET在数字电路、模拟电路和功率电子等领域都有广泛应用。
2. MEMSMEMS（Micro-Electro-Mechanical Systems）是一种将微机械系统与微电子技术相结合的新颖技术。
通过微纳加工工艺，制造出微小的机械结构，并借助电子技术对其进行控制和感知。
MEMS在加速度计、陀螺仪、微型传感器等领域有广泛应用。
3. NEMSNEMS（Nano-Electro-Mechanical Systems）是MEMS技术的延伸，主要研究纳米尺度的微型机械系统。
NEMS的特点是尺寸更小、力学性能更好，具有更高的灵敏度和更低的功耗。
NEMS在生物传感、纳米机器人等领域有重要应用前景。
二、微型电子电路的研究与应用1. 集成电路集成电路是将数百万甚至上亿个微型电子器件集成在一个芯片上的产物。
通过研究不同的集成电路设计与制造工艺，可以实现电路的小型化、高速化和低功耗化。
集成电路在计算机、通信、消费电子等领域的应用十分广泛。
2. 射频电路射频电路是指在无线通信系统中起中频、射频信号放大与处理的电路。
通过研究射频电路的设计和优化，可以实现无线通信设备的高性能和高可靠性。
射频电路在无线电通信、雷达、卫星通信等领域发挥重要作用。
3. 数模混合电路数模混合电路是指将数字电路和模拟电路相结合的电路。
它能够在数字信号处理的同时实现高精度的模拟信号处理，具有广泛的应用前景。
数模混合电路在音频处理、图像处理、模拟信号采集等领域有重要作用。
单电子转移反应动力学研究进展单电子转移反应是指一个电子从一个化合物中转移到另一个化合物。
这种表观简单的化学反应实际上包括了许多不同的过程，比如电子转移、配位环境的影响、溶剂效应等等。
了解这些过程的动力学性质对于设计新的反应机制、改进法则和增强反应系数是非常有用的。
在许多领域中，单电子转移反应的研究一直是人们关注的焦点。
在有机电子学、电池、感光材料、电子器件和超导材料等领域中，单电子转移反应的动力学性质对于这些材料的性质和应用具有至关重要的作用。
因此，理解这些反应的动力学机制是非常重要的。
近年来，在单电子转移反应的研究中，实验方法和理论计算方法得到了显著的提升。
使用先进的实验技术，研究人员能够直接观测到反应中间体和过渡态的形成和消失。
这些实验的结果可以进一步用于设计新的反应机制，并驱动理论计算的发展。
对单电子转移反应动力学的研究主要集中在以下几个方面：1. 电子转移路径和速率电子转移通常是由一个元素的离子向另一个元素中的空位传递电子。
电子转移反应的速率决定于反应物和产物之间电子的跃迁速度。
实验结果表明，反应物和产物之间的电子跃迁速率和配位环境的变化密切相关。
电子转移路径和速率可以通过实验方法和理论计算方法进行研究。
2. 配位环境的影响在单电子转移反应中，配位环境对反应机理和速率具有重要的影响。
实验结果表明，配位环境可以通过改变分子结构、引入溶剂分子、在配体中引入辅助基团等方式来影响反应速率。
理论计算方法也可以对配位环境的影响进行研究，从而提供有关反应速率和机制的更深入的认识。
3. 溶剂效应溶剂是反应中的重要因素。
溶剂分子可以影响反应速率和产物构成。
实验方法和理论计算方法都可以用于研究溶剂对反应动力学的影响。
总结在研究单电子转移反应动力学方面，实验方法和理论计算方法是非常重要的。
随着技术的不断进步和理论计算方法的不断发展，研究人员能够更深入地了解反应机制和速率。
这种理解对于制定新的反应机制、设计新材料、改进法则和增强反应系数都具有至关重要的作用。
单分子电子学的研究进展单分子电子学是物理学、化学学科交叉领域的一个重要分支。
它研究单分子在电极表面的电子输运特性，主要包括单电子传输、Coulomb阻挫效应、电子与振动的相互作用等。
这些研究对于现代信息技术的发展、纳米电子学的发展和现代能源的应用都有着重要的意义。
本文将就单分子电子学的研究进展做一简要介绍。
一、单电子传输作为单分子电子学的基础部分，单电子传输一直是该领域的研究重点。
最近的研究表明，单电子传输是受分子自旋态影响的。
在一些配位化合物中，它们的自旋态可以在分子内部进行相互作用，进而影响到它们在电极表面上的电子传输特性。
另外，基于单电子传输的电荷转移现象，科学家们提出了一个有趣的理论：在配位化合物中，伴随着电荷转移，它们的自旋态可以发生改变。
然而这个理论并没有得到实验验证，尚需更多的研究来证实这个理论的正确性。
二、Coulomb阻挫效应Coulomb阻挫效应也是单分子电子学中经常被研究的一个问题。
考虑一个单分子在电极表面上的电子传输过程中，电荷之间的Coulomb相互作用会引起电子的弹性散射，因此进一步影响它们的传输性质。
最近的研究表明，基于Coulomb阻挫效应的研究可以促进纳米电子学的发展。
科学家们提出的“电子排斥阵列”理论可以在纳米电子学中应用。
这个理论认为分子内部的电子排斥力可以被利用来控制电子传输和分子结构。
进一步，研究这个理论不仅有助于我们对于纳米电子学的理解，还有助于我们设计新型的分子电子元器件。
三、电子与振动的相互作用电子与振动的相互作用是单分子电子学中的另一个重要问题。
它们之间的相互作用不仅会影响到电子传输的性质，而且还有助于我们分析分子中的内在结构和动力学特性。
最近的研究表明，电子与振动的相互作用对于分子内部的电控制特性有着重要的意义。
科学家们研究了在配位化合物中不同的振动模式对于电子传输的影响，发现它们可以通过电控制来调节分子的振动，进而影响到分子的电子传输性质。
总结总之，单分子电子学的研究进展在很大程度上促进了现代科学技术的发展。

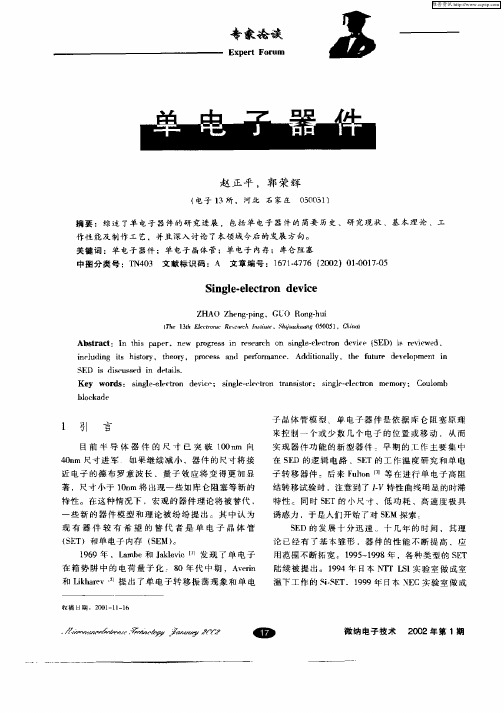

单电子器件的研究进展一、前言当材料的尺寸与电子的德布罗意波长或平均自由程相当时，电子的波动性的影响表现得特别显著，出现电子的量子弹道传输、电导量子、库仑阻塞效应、共振隧穿效应、量子霍耳效应等。
在低维系统电子的全新输运过程中，单电子现象是典型的例子。
单电子效应是设计和制造各种固体纳米电子器件或单电子器件的基础。
完整的固体纳米电子器件由被势垒包围的库仑岛（势阱）和发射或源极、集电极或漏极和用来控制库仑岛量子点中电子数目的栅极组成。
库仑岛可由金属或半导体材料组成。
根据岛的大小和形状的不同，可构成三种不同的单电子器件：单电子晶体管（SET）、量子点器件（QD）以及共振隧穿二极管和三级管（RTD，RTT）。
它们之间的差别是库仑岛的电子能态和充电能U的不同。
要使一个电子进入库仑岛，必须克服岛内所有电子对该电子的排斥能量U，U亦称为充电能。
U 与岛的三维尺寸有关，岛的体积越小，岛内电子的互相作用越强，U就越大，反之则U小。
二、各器件的研究进展（一）闪存存储器闪存是一种长寿命的非易失性（在断电情况下仍能保持所存储的数据信息）的存储器，数据删除不是以单个的字节为单位而是以固定的区块为单位，区块大小一般为256KB到20MB。
闪存是电子可擦除只读存储器（EEPROM）的变种，EEPROM与闪存不同的是，它能在字节水平上进行删除和重写而不是整个芯片擦写，这样闪存就比EEPROM的更新速度快。
由于其断电时仍能保存数据，闪存通常被用来保存设置信息，如在电脑的BIOS（基本输入输出程序）、PDA（个人数字助理）、数码相机中保存资料等。
另一方面，闪存不像RAM（随机存取存储器）一样以字节为单位改写数据，因此不能取代RAM。
目前市场上常见的存储按种类可分：U盘、CF卡、SM卡、SD/MMC卡、记忆棒等1984年，东芝公司的发明人Fujio Masuoka 首先提出了快速闪存存储器(简称闪存)的概念。
与传统电脑内存不同，闪存的特点是非易失性，即所存储的数据在主机掉电後不会丢失，其记录速度也非常快。
Intel是世界上第一个生产闪存并将其投放市场的公司。
1988年，公司推出了一款256K bit闪存芯片。
它如同鞋盒一样大小，并被内嵌于一个录音机里。
後来，Intel发明的这类闪存被统称为NOR闪存。
它结合EPROM(可擦除可编程只读存储器)和EEPROM(电可擦除可编程只读存储器)两项技术，并拥有一个SRAM接口。
第二种闪存称为NAND闪存，由日立公司于1989年研制成功。
NAND闪存的写周期比NOR闪存短90%，它的保存与删除处理的速度也相对较快。
NAND 的存储单元只有NOR的一半，在更小的存储空间中NAND获得了更好的性能。
鉴于NAND出色的表现，它常常被应用于诸如CompactFlash、SmartMedia、SD、MMC、xD、PC cards、USB sticks等存储卡上。
目前的闪存市场仍属于群雄争霸的末成熟时期。
三星、日立、Spansion和Intel是这个市场的四大生产商。

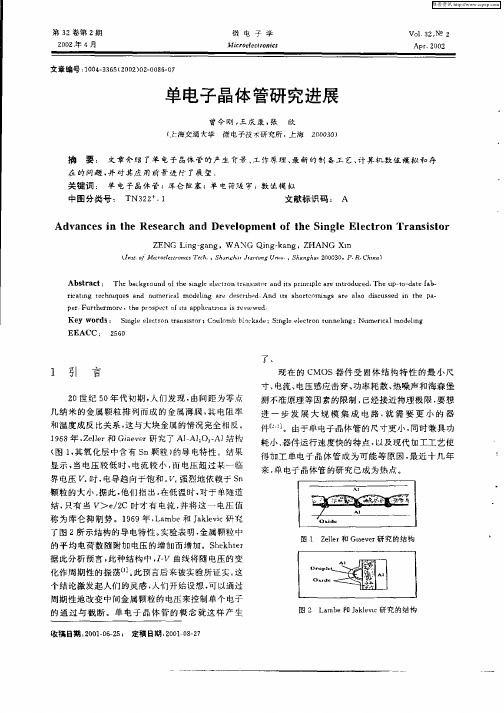

（二）单电子晶体管单电子晶体管(SET)被认为是制造下一代低功耗、高密度超大规模集成电路理想的基本器件，因为这种晶体管工作仅需要很少的电子，所以具有极低的功耗和极高的开关速度。
单电子晶体管有良好的应用前景，不仅在高灵敏度测量方面有着别的器件无法比拟的优越性，且在数字电路方面有望开发G-T级的随机存储器和高速数字处理器.研究表明，应用传统半导体工艺和材料可以制造单电子电荷效应的存储器。
Augke等人的工作表明可以用与CMOS技术相兼容的工艺制造硅掺杂单电子晶体管，而且掩膜的几何形状和掺杂浓度对晶体管的性能有影响.使用CMOS技术制造单电子晶体管，使得单电子电路向工业化制造迈出一大步。
目前，单电子晶体管有两种实现方案，即金属-绝缘体型和半导体型，不管是哪一种类型的SET，其基本部分是由纳米尺度的量子点和隧道结以及与之相连的宏观外电极和电源组成，它们都可以等效为一对势垒中间有一个库仑岛的物理模型。
库仑岛和势垒的尺寸和性质对单电子晶体管的性质有很大影响。
作为纳米电子器件，SET的量子效应表现为库仑振荡和库仑台阶两个基本特性。
库仑振荡是指SET的漏源间电导随栅极偏压而发生振荡。
在较小的栅极偏压范围内，在固定漏源极偏压时，表现为漏源电导将随栅偏压的变化而振荡，振荡周期与库仑岛的长度有关，库仑岛长度越长，振荡周期越短，则晶体管开关越快。
在固定的栅压下，电流随漏源偏压呈阶梯形变化，出现库仑台阶。
库仑岛的和漏源极之间的隧穿势垒越高，所观察的台阶数目将越大。
（三）共振隧穿晶体管(RTT)RTT、RTD是一种超晶格结构，由两层极薄的宽带隙半导体材料夹一层极薄的窄带隙半导体材料组成，形成两垒一阱结构。
势垒一般由AlAs或AlGaAs（n-型）构成，势阱由GaAs（p-型）或InGaAS构成。
左侧发射极和右侧集电极用与势阱相同的材料重掺层构成。
势垒宽度为1.5-3.0nm，势阱宽度为3.0－5.0nm。
通过用MBE技术制备。
在势阱中因量子化出现分立的能级，基态能量为E0。
不加偏压时，E0高于发射极中的费米能级E F。
加偏压V后，E0相对于E F下降，位于E F与其导带底Ec之间。
当E F的电子能量与E0重合，满足能量守恒与横向动量守恒时，则发生共振隧穿，出现隧穿电流。
随着V的增加,电子的态密度正比于盘的面积，盘面积增大，隧穿电流也增大。
当E0与重合或费米盘达到kZ坐标圆点时，隧穿电流达到最大，在I-V 特性上形成峰值电流。
V再增加，E0位于Ec以下，共振隧穿停止，电流骤降，出现负阻特性。
由于阱宽很小，ΔE很大，第二个电流峰出现在较高电压处。
共振隧穿器件具有以下特点：（1）高频高速工作：由于隧穿是载流子输运的最快机制之一，具有非常快的工作速度和非常高的工作频率。
理论预计峰谷间的转换频率可达到1.5－2.5 THz，实际已到650 GHz，最短的开关时间为)1.5 ps。
（2）低工作电压和低功耗：典型的工作电压为0.2-0.5V，一般工作电流为mA量级，可实现低功耗运用。
（3）负阻、双稳和自锁特性。
三、存在问题单电子器件虽然有很多优点, 但是也存在不少问题。
主要体现在两个方面。
1) 在理论上, 对单电子器件中载流子的行为还不能十分精确地了解。
单电子器件是一种人造量子系统, 因此需要对自洽与非自洽人造量子系统进行研究。
虽然代数动力学是一个较好的工具, 但也只能解少数具有动力学代数结构的部分。
另外, 单电子器件中的粒子既不同于宏观的无限多粒子体系,也不同于单分子、原子体系。
它是一种介观体系, 研究纯宏观与纯微观的理论和方法均需要加以修正。
对于制备U LSI 来说, 载流子波动的相互干涉对计算机的运行稳定性问题均需要研究。
2) 在实际制备与操作上, 首先, 从对双结晶体管的分析可以知道, 岛屿的库仑势为e2 / 2C, 为了使器件能抵抗热扰动, 需e2 / 2C> kT。
因此, 为了在室温下工作, 就需要C 很小, 这对加工要求很高。
其次,为了提高加工精度, 已经从光学光刻发展到X 射线、电子束、离子束刻蚀等方法。
而要达到e2/ 2C >kT, 这些方法都有困难。
另外, 不仅要能够制备单个器件, 还要能在短时间内制备大量的器件, 这是制备超大规模集成电路所必须的。
再者, 单电子器件对介电质中的电荷很敏感, 如何消除介电质中的电荷以及减少器件对电荷的敏感, 对工艺提出了更高的要求。
最后是如何使加工单电子器件与现有的工艺设备结合起来。
四、展望由于传统的集成电路已经快达到其物理极限,如果想使集成电路进一步发展, 就必须寻求新的方法和器件。
单电子器件作为一种从传统器件到量子器件的过渡产品, 是符合实际情况的途径, 也许从某种意义上说它是一种终极器件。
随着理论研究的深入和加工手段的提高, 单电子器件有可能是十几年后计算机的核心部件。
另外, 单电子器件还可以应用于量子测量、高灵敏红外辐射探测器等领域。
参考文献[1] 单电子器件制备技术的新进展. 彭英才，赵新为.微纳电子技术2005（5），202-7[2] 神裕之，横山直树，纳米电子学（日）［M］.东京：Ohmasha，2004[3] 朱静. 纳米材料和器件［M.北京：清华大学出版社，2004[4] 彭英才，ZHAO X W，傅广生.晶粒有序Si基纳米发光材料的自组织化生长［J］.材料研究学报，2004，18(5)，449[5] 甘学温，黄如，刘晓彦. 纳米CMOS器件［M］. 北京：科学出版社，2004[6] 单电子晶体管研究进展. 曾令刚，王庆康，张欣. 微电子学. 2002（32-2）. 86-92[7] 夏建百. 单电子效应与单电子晶体管[ J] . 物理，1995；24(7): 391-395.[8] Babikir S F. Theory and modeling of single-electronicsystems [D]. Glasgow University, 1993: 5-7.[9] Shirakashi J, Matsumoto K, Miura N, et al. Roomtemperature Nb-based single electron transistors [J] .Jap J Appl Phys, 1998; 37: 1594-1598.[10] Palun L, Tedesco S, Matrin M, et al. Fabrication ofsingle electron devices by hybrid (E-Beam/ DUV)lithography [J]. Microelectronic Engineering, 2000;53: 167-170.自旋玻璃与超顺磁性班级：硕1012班姓名：王熙熙学号：3111009076一、自旋玻璃自旋玻璃最初主要是在合金中发现的，它是指一些含大量局域磁矩的金属或合金，在这类磁系统中，磁矩之间存在着铁磁相互作用与反铁磁相互作用的竞争。
随着温度的降低，整个磁矩系统的取向状态经历一个较为复杂的过程，最终冻结为自旋玻璃态。
从时间坐标上看，每个磁矩冻结在固定的方向而失去转动的自由度；从空间坐标上看，各个磁矩的冻结方向是无序的。
这种自旋玻璃态不同于长程序的铁磁或反铁磁态，然而它却表现出类似长程有序磁状态所具有的合作行为。
由于自旋玻璃是自然界中许许多多复杂体系的代表，搞清楚自旋玻璃的特性和规律对认识其他复杂体系有触类旁通之功效。
这种稀释合金系统往往在某特定温度以下，其杂质磁矩将混乱地被冻结起来，宏观磁矩等于零，系统的这一状态称之为自旋玻璃态。
自旋玻璃的磁特性有两个重要特征：1. 低场磁化率在冻结温度时出现一尖峰，峰值的尖锐度随磁场的减低而愈加显著；2. 在冻结温度以下，自旋玻璃不具有自发磁化，其磁化过程是不可逆的，且存在剩磁影响及时间效应。
