双极晶体管导通电压范围概述及解释说明1. 引言1.1 概述双极晶体管是一种常见的半导体器件，广泛应用于电子电路中。
它具有放大、开关和稳压等功能，其性能主要由多个参数决定。
其中之一就是导通电压范围，也被称为开启电压或基极-发射极间电压。
本文将对双极晶体管导通电压范围进行概述并进行详细的解释说明。
1.2 文章结构本文将按照以下结构进行论述：在引言部分，我们将提供文章的概述、目的以及组织结构。
第二部分将探讨双极晶体管导通电压范围的意义。
我们将定义导通电压，并介绍双极晶体管的工作原理。
同时，我们还将探讨影响导通电压范围的因素。
第三部分将介绍测量双极晶体管导通电压范围的方法。
我们将包括静态测量方法、动态测量方法以及实际应用中常用的电压测量技术。
第四部分将对限制双极晶体管导通电压范围的因素进行分析，并提出解决方法。
我们将讨论材料参数对导通电压范围的影响以及设计和工艺上的优化策略。
最后一部分是结论和展望。
我们将总结并回顾本文的主要观点，同时对未来研究双极晶体管导通电压范围的方向提出展望。
1.3 目的本文旨在全面了解和解释双极晶体管导通电压范围的意义、测量方法以及限制因素等方面内容。
希望通过本文的阐述能够使读者对双极晶体管导通电压范围有更深入的理解，并为相关领域研究者提供有益的参考和启示。
2. 双极晶体管导通电压范围的意义2.1 导通电压的定义双极晶体管（BJT）是一种常用的电子元件，它有两个PN 结构，包括一个N 型区域和一个P 型区域。
当正向偏置施加到基极-发射结上时，BJT将进入导通状态。
导通电压是指在这种情况下，为了使BJT能够快速、稳定地工作，必须施加到基极-发射结的最小正向电压。
2.2 双极晶体管的工作原理双极晶体管具有三个引脚：基极（Base）、集电极（Collector）和发射极（Emitter）。
当一个小的输入信号应用于基极时，通过集电区与发射区之间的二次注入效应，在集电区形成一个大型输出信号。

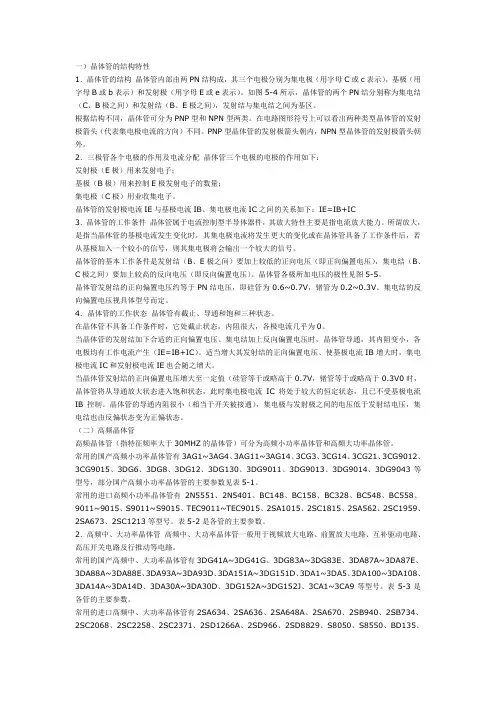

一）晶体管的结构特性1．晶体管的结构晶体管内部由两PN结构成，其三个电极分别为集电极（用字母C或c表示），基极（用字母B或b表示）和发射极（用字母E或e表示）。
如图5-4所示，晶体管的两个PN结分别称为集电结（C、B极之间）和发射结（B、E极之间），发射结与集电结之间为基区。
根据结构不同，晶体管可分为PNP型和NPN型两类。
在电路图形符号上可以看出两种类型晶体管的发射极箭头（代表集电极电流的方向）不同。
PNP型晶体管的发射极箭头朝内，NPN型晶体管的发射极箭头朝外。
2．三极管各个电极的作用及电流分配晶体管三个电极的电极的作用如下：发射极（E极）用来发射电子；基极（B极）用来控制E极发射电子的数量；集电极（C极）用业收集电子。
晶体管的发射极电流IE与基极电流IB、集电极电流IC之间的关系如下：IE=IB+IC3．晶体管的工作条件晶体管属于电流控制型半导体器件，其放大特性主要是指电流放大能力。
所谓放大，是指当晶体管的基极电流发生变化时，其集电极电流将发生更大的变化或在晶体管具备了工作条件后，若从基极加入一个较小的信号，则其集电极将会输出一个较大的信号。
晶体管的基本工作条件是发射结（B、E极之间）要加上较低的正向电压（即正向偏置电压），集电结（B、C极之间）要加上较高的反向电压（即反向偏置电压）。
晶体管各极所加电压的极性见图5-5。
晶体管发射结的正向偏置电压约等于PN结电压，即硅管为0.6~0.7V，锗管为0.2~0.3V。
集电结的反向偏置电压视具体型号而定。
4．晶体管的工作状态晶体管有截止、导通和饱和三种状态。
在晶体管不具备工作条件时，它处截止状态，内阻很大，各极电流几乎为0。
当晶体管的发射结加下合适的正向偏置电压、集电结加上反向偏置电压时，晶体管导通，其内阻变小，各电极均有工作电流产生（IE=IB+IC）。
适当增大其发射结的正向偏置电压、使基极电流IB增大时，集电极电流IC和发射极电流IE也会随之增大。
mos的n型和p型导通条件说明-概述说明以及解释1.引言1.1 概述概述部分的内容可以根据mos的n型和p型导通条件的基本概念进行阐述。
首先，可以介绍下MOS（Metal-Oxide-Semiconductor，金属氧化物半导体）这种结构的基本构成特点。
MOS结构由金属层、氧化物层和半导体层组成，其中金属层用于控制电流流过的区域，氧化物层用于隔离金属和半导体层，而半导体层则是电流流过的通道。
这种结构的特点在于可以通过控制金属层上的电压来控制半导体层的导通状态。
接下来，可以引入n型导通条件。
在n型导通条件下，当MOS结构中的控制电压为正向偏置时，电子会被引入半导体层中的导电区域，从而形成导电通道，使电流能够在通道中流动。
然而，在负向偏置时，导电区域中的电子将被驱使远离导电通道，从而导致导通被阻断。
因此，在n型MOS中，通过控制正向偏置的情况下，可以实现导通。
然后，可以介绍p型导通条件。
在p型导通条件下，当MOS结构中的控制电压为负向偏置时，空穴会被引入半导体层中的导电区域，形成导电通道，从而使电流能够在通道中流动。
而在正向偏置下，导电区域中的空穴将被驱使远离导电通道，导致导通被阻断。
因此，在p型MOS中，通过控制负向偏置的情况下，可以实现导通。
总之，可以通过控制MOS结构中的控制电压来控制其导通状态，n 型和p型MOS在正向和负向偏置下分别导通，这种导通条件是实现MOS 器件功能的关键。
在接下来的文章中，我们将进一步探究n型和p型导通条件的具体细节，并分析其在电子器件中的应用。
1.2 文章结构文章结构部分的内容可以描述本文的组织和章节划分，以及各章节内容的主题和关联性。
以下是对于文章结构的描述:文章采用了三个主要部分来展开讨论mos的n型和p型导通条件。
第一部分是引言，介绍了本文的概述、文章结构以及目的，为读者提供了整个文章的背景和大致内容的了解。
第二部分是正文，分为两个章节，分别探讨了n型导通条件和p型导通条件。
晶体管的三种工作状态电晶三极管的几个工作状态是什么？1、是完全截止状态。
（是在基极电流为零，或约为反偏的时候。
）2、是完全导通状态。
（这时基极电流较充足，晶体管CE极间电压已经约小于BE电压）3、线性工作状态（通常说的放大状态），此时晶体管集电极电流经N倍于基极电流作有规律的变化。
在开关电路中，通常是使晶体管工作在1、2两种状态之间。
在放大器中使用的晶体管则一定要保证它工作于线性工作状态，而尽量避免进入前2种状态之中。
晶体管的伏安特性可知，共具有哪三种工作状态晶体管饱和时，其集电极和发射极之间的压降近似等于零，相当于短路晶体管工作在三个区域的条件是三极管有三种工作状态：截止状态、放大状态、饱和状态。
当三极管用于不同目的时，它的工作状态是不同的三极管的三种状态也叫三个工作区域即：截止区、放大区和饱和区：(1)、截止区：当三极管b极无电流时三极管工作在截止状态，c 到e之间阻值无穷大，c到e之间无电流通过。
NPN型三极管要截止的电压条件是发射结电压Ube小于0.7V即Ub-Ue<0.7VPNP型三极管要截止的电压条件是发射结电压Ueb小于0.7V 即Ue-Ub<0.7V(2)、放大区：三极管的b极有电流，Ic和Ie都随Ib改变而变化，即c极电流Ic和e极电流Ie的大小受b极电流Ib控制。
Ib越大，Rce越小，Ice越大；反之Ib越小，Rce越大，Ice越小。
在基极加上一个小信号电流，引起集电极大的信号电流输出。
NPN三极管要满足放大的电压条件是发射极加正向电压，集电极加反向电压:Ube=0.7V即Ub-Ue=0.7VPNP三极管要满足放大的电压条件是发射极加正向电压，集电极加反向电压:Ueb=0.7V即Ue-Ub=0.7V(3)、饱和区：当三极管的集电结电流IC增大到一定程度时，再增大Ib，Ic也不会增大，超出了放大区，进入了饱和区。
饱和时，集电极和发射之间的内阻最小，集电极和发射之间的电流最大。
