湖北东圣120M造粒塔滑模施工实践

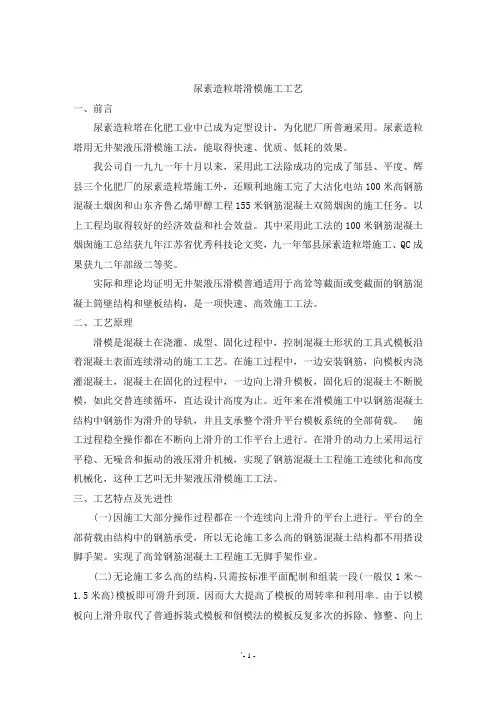

尿素造粒塔滑模施工工艺一、前言尿素造粒塔在化肥工业中已成为定型设计，为化肥厂所普遍采用。

尿素造粒塔用无井架液压滑模施工法，能取得快速、优质、低耗的效果。

我公司自一九九一年十月以来，采用此工法除成功的完成了邹县、平度、辉县三个化肥厂的尿素造粒塔施工外，还顺利地施工完了大沽化电站100米高钢筋混凝土烟囱和山东齐鲁乙烯甲醇工程155米钢筋混凝土双筒烟囱的施工任务。

以上工程均取得较好的经济效益和社会效益。

•其中采用此工法的100米钢筋混凝土烟囱施工总结获九年江苏省优秀科技论文奖，九一年邹县尿素造粒塔施工、QC成果获九二年部级二等奖。

实际和理论均证明无井架液压滑模普通适用于高耸等截面或变截面的钢筋混凝土筒壁结构和壁板结构，是一项快速、高效施工工法。

二、工艺原理滑模是混凝土在浇灌、成型、固化过程中，控制混凝土形状的工具式模板沿着混凝土表面连续滑动的施工工艺。

在施工过程中，一边安装钢筋，向模板内浇灌混凝土，混凝土在固化的过程中，一边向上滑升模板，固化后的混凝土不断脱模，如此交替连续循环，直达设计高度为止。

近年来在滑模施工中以钢筋混凝土结构中钢筋作为滑升的导轨，并且支承整个滑升平台模板系统的全部荷载。

••施工过程稳全操作都在不断向上滑升的工作平台上进行。

在滑升的动力上采用运行平稳、无噪音和振动的液压滑升机械，实现了钢筋混凝土工程施工连续化和高度机械化，这种工艺叫无井架液压滑模施工工法。

三、工艺特点及先进性(一)因施工大部分操作过程都在一个连续向上滑升的平台上进行。

平台的全部荷载由结构中的钢筋承受，所以无论施工多么高的钢筋混凝土结构都不用搭设脚手架。

实现了高耸钢筋混凝土工程施工无脚手架作业。

(二)无论施工多么高的结构，只需按标准平面配制和组装一段(一般仅1米～1.5米高)模板即可滑升到顶。

因而大大提高了模板的周转率和利用率。

由于以模板向上滑升取代了普通拆装式模板和倒模法的模板反复多次的拆除、修整、向上搬运再组装再拆除……的操作过程，•从而大大减轻了模板工程的劳动强度，也大大降低了模板工程劳动消耗，工效大幅度提高。

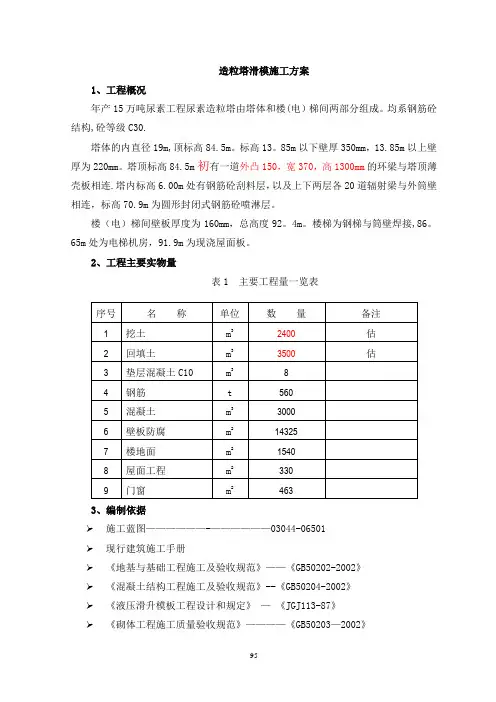

造粒塔滑模施工方案1、工程概况年产15万吨尿素工程尿素造粒塔由塔体和楼(电）梯间两部分组成。

均系钢筋砼结构,砼等级C30.塔体的内直径19m,顶标高84.5m。

标高13。

85m以下壁厚350mm，13.85m以上壁厚为220mm。

塔顶标高84.5m初有一道外凸150，宽370，高1300mm的环梁与塔顶薄壳板相连.塔内标高6.00m处有钢筋砼刮料层，以及上下两层各20道辐射梁与外筒壁相连，标高70.9m为圆形封闭式钢筋砼喷淋层。

楼（电）梯间壁板厚度为160mm，总高度92。

4m。

楼梯为钢梯与筒壁焊接,86。

65m处为电梯机房，91.9m为现浇屋面板。

2、工程主要实物量表1 主要工程量一览表3、编制依据➢施工蓝图——————-——————03044-06501➢现行建筑施工手册➢《地基与基础工程施工及验收规范》——《GB50202-2002》➢《混凝土结构工程施工及验收规范》--《GB50204-2002》➢《液压滑升模板工程设计和规定》—《JGJ113-87》➢《砌体工程施工质量验收规范》————《GB50203—2002》➢《屋面工程技术规范》—-—-———《GB50207—2002》➢《建筑地面工程施工及验收规范》—-—-《GB50209—2002》➢《建筑装饰工程施工及验收规范》-—--《GB50210—2001》➢《建筑工程施工质量验收统一标准》—《GB50300-2001》4、施工程序定位放线井点降水土方开挖桩头处理±0以下基础施工土方回填、夯实变截面以下塔壁施工变截面以上滑模施工喷淋层施工刮料层施工塔体及刮料层防腐门窗安装地面施工零星收尾竣工验收5、主要施工方法5.1现场设置一台500搅拌机，搅拌大批量砼(采用HD600输送泵输送），一台350搅拌机,做备用。

5.2基础土方采取反铲大开挖,人工配合清理，淤泥采用5T自卸车运至甲方指定的弃土地点，粉质粘土堆放在基坑周围用做回填土5。

30万吨/年尿素技术改造工程尿素造粒/尿素造粒塔专项施工方案中国化学工程某公司二○一一年三月审定：审核:编制：张宗太目录一、编制依据二、结构概述三、施工部署四、滑模施工方案五、季节性施工措施六、安全文明施工及环保措施附:《造粒塔滑模施工进度计划表》造粒塔挑架式操作平台平面示意图（挑架式操作平台）提升架和操作平台大样图72.04M型钢布置示意图QTZ63A型自升塔式起重机负荷特性表施工现场总平面布置图30万吨/年尿素技术改造工程尿素造粒/尿素造粒塔滑模专项施工方案一、编写依据1.30万吨/年尿素技术改造工程尿素造粒/尿素造粒塔结构图06050-06501-ST35—01～162。

本工程《施工组织设计》；3.《施工手册》第二版；4。

《滑动模板工程技术规范》GB50113-20055.《建筑施工安全检查标准》JGJ59—996.《混凝土结构工程施工质量验收规范》GB50204-20027。

《建筑地基基础工程施工质量验收规范》GB50202—20028.《建筑工程施工质量验收统一标准》GB50300—2001二、结构概况及特点1、概况：尿素造粒塔为全现浇钢筋砼结构，塔身全高84.5米,楼梯间高92.4米.属圆形构筑物，塔体内径为19.0m米，塔身标高13。

85m以下壁厚为350mm，标高13。

85m以上壁厚为220mm，塔身一侧连着楼、电梯间，楼梯间平面尺寸8600mm×4520mm，壁厚为200mm和160mm,砼标号均为C30;在塔底标高5.322米有一钢筋砼刮料平台，呈斜坡状;塔内喷头层位于70.84米，承水层位于76。

47米，均为型钢砼劲性梁承重，塔顶板位于83.4米，楼梯间顶板位于92。

4米.2、特点:1）该项目尿素造粒塔高度达84。

5米，属高耸构筑物，垂直运输工程量大,高处作业周期长，安全风险大。

2）本项目计划开工日期为3月20日,造粒塔施工工期为5个月零10天，其须经历一个雨季及一个暑季。

施工准备第一节做好施工技术准备3.1.1 做好调查工作（1）气象、地形和水文地质的调查掌握气象资料，以便综合组织全过程的均衡施工，制定秋、冬季、雨季、大风天气的施工措施，根据水文地质及气象情况，相应地采取有效的防排水措施。

（2）各种物质资源和技术条件的调查由于施工所需物质资源品种多，数量大，故应对各种物质资源的生产和供应情况、价格、品种等进行详细调查，以便及早进行供需联系，落实供需要求。

由于施工用水、用电量均对施工影响较大，用电的起动电流大，负荷变化多，移动式、手动式用电机具多，因此，对水源、电源等的供应情况应做具体落实，包括给水的水源、水量、压力、接管地点；供电的能力、线路距离等。

本工程要重点做好现场商品砼、液压滑动模板及液压滑动模板的成套设备、塔吊，现场砼的集中搅拌站的设置，要充分做好准备。

3.1.2 做好与设计的结合工作由公司技术部门组织项目部相关人员认真学习图纸，并进行自审、会审工作，以便正确无误地施工。

通过学习，熟悉图纸内容，了解设计要求施工达到的技术标准，明确工艺流程。

进行自审，组织各工种的施工管理人员对本工种的有关图纸进行审查，熟悉和掌握图纸中细节。

组织各专业施工队伍共同学习施工图纸，商定施工配合事宜。

组织图纸会审，由设计方进行交底，理解设计意图及施工质量标准，准确掌握设计图纸中的细节。

3.1.3 认真编制标后液压滑动模板的施工组织设计由技术部门认真编制该工程的施工组织设计，作为工程施工生产的指导性文件。

3.1.4 编制施工图预算和施工预算由预算部门根据施工图、预算定额、施工组织设计、施工定额等文件，编制施工图预算和施工预算，以便为施工作业计划的编制、施工任务单和限额领料单的签发提供依据。

第一节物质材料准备3.2.1 建筑材料的准备1)根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需的材料用量计划，做好备料、供料工作和确定仓库、堆场面积及组织运输的依据。

2)根据材料需用量计划，做好材料的申请、订货和采购工作，使计划得到落实。
