探地雷达使用说明1

CAS探地雷达采集软件说明书RadarSample 12.10.31中国科学院电子学研究所Institute of Electronics, Chinese Academy of Sciences目录1 连接WIFI无线网络 (3)2 RadarSample主界面说明 (4)2.1 标题栏 (4)2.2 工具栏 (4)2.3 图形显示区 (6)2.4 状态栏 (6)3 雷达参数设置 (6)4 调色板设置 (8)5 保存路径设置 (8)6 系统设置 (9)7 GPS设置 (10)8 滤波设置 (10)9 背景去除设置 (11)10 拉伸显示 (12)11 增益曲线 (13)12 操作实例 (14)1 连接WIFI无线网络在连接WIFI无线网络之前，首先要设置IP地址，如图1-1所示，IP地址设置为“192.168.1.X”，最后一个字段可以是2~255之间的任意数；子网掩码设置为“255.255.255.0”。

图1-1 设置IP地址然后连接WIFI无线网络。

如图1-2所示，点击系统工具栏上的图标，弹出如图1-3所示的操作界面，然后点击相应频率雷达的网络名（网络名为Shielded_+天线频率），最后点击网络名下面的“连接”按钮即可。

图1-2 系统工具栏图1-3 WIFI连接图2 RadarSample 主界面说明RadarSample 采集软件主界面如图2-1所示，可分为4个主要功能区：标题栏、工具栏、图形显示区和状态栏。

图2-1 RadarSample 采集软件主界面2.1 标题栏图2-2 标题栏标题栏主要显示当前保存的文件名和软件版本，如图2-2所示。

2.2 工具栏图2-3 采集软件工具栏工具栏图形显示区状态栏文件名软件版本大多数控制按钮都在工具栏上，如图2-3所示，每个按钮的详细说明如下：：点击按钮将弹出“雷达参数设置”对话框，如图3-1所示；该按钮的快捷键为F2。

：点击该按钮将开始采集数据；该按钮的快捷键为F5。

使用地下雷达进行地质勘探的步骤地下雷达是一种常用于地质勘探的无损检测技术，它可以通过探测地下的物体和结构来获取相关信息，为工程建设和资源勘探提供重要参考。

本文将介绍使用地下雷达进行地质勘探的基本步骤和应注意的问题。

地下雷达的基本原理是通过发送一系列电磁脉冲信号，并接收其反射信号来获取地下物体的相关信息。

首先，勘探人员需要准备一部地下雷达设备。

目前市场上有多种型号和规格的地下雷达可供选择，根据勘探需求选择适合的设备非常重要。

准备工作完成后，第一步是选择勘探区域。

根据勘探目的和需求，在地图上确定待勘探区域，通常是一个简单的矩形区域。

然后，对勘探区域进行现场勘察，了解地形、土层结构等相关信息，以便后续数据处理和解释分析。

勘探区域确定后，接下来是雷达测线的布设。

雷达测线的布设是整个勘探过程中的关键环节。

根据勘探需求，可以选择不同布设方式，如网格型、等距型、等时距型等。

在布设过程中，需要注意测线间的间距和信号接收的方向，以获取准确的数据。

布设完成后，进行雷达数据的采集和记录。

由于地下雷达每次扫描的范围有限，因此需要在整个勘探区域内依次进行多次扫描，每次扫描的轨迹和起始位置要保持一致。

采集数据时，要注意采集速度和稳定性，以确保数据的高质量。

采集完成后，就是数据处理和解释分析的关键环节。

首先，对原始数据进行处理，如去噪、滤波等。

然后，根据地下物体的反射和传播特性，对处理后的数据进行解释分析，提取目标物体的位置、形态和性质等相关信息。

在解释分析过程中，需要借助地质勘探的基础理论和经验知识，比如地层学、地质遥感等。

通过结合地下雷达数据和其他地质信息，可以对目标物体进行初步判别和归类，为后续工程建设和资源勘探提供参考意见。

最后，根据勘探结果和需求，进行数据报告的撰写和呈现。

报告应包括勘探区域的地形图、测线布设图、数据处理和解释分析结果等内容。

报告的内容和形式可以根据实际情况进行调整，以方便理解和应用。

综上所述，使用地下雷达进行地质勘探的步骤包括准备设备、选择勘探区域、布设测线、采集数据、处理与解释以及撰写报告等。

PULSE EKKO 1000 探地雷达仪操作规程
1.组装天线，把接收天线和发射天线按实验设计的距离尺寸组装好。

2.把接收和发射天线用线缆与控制台连接起来，然后用RS232线把
控制台连接到计算机间的串口，拧紧螺丝以防连线在测试过程中
脱落。

3.如果实验需要使用外部触发开关，则实验前把触发开关从手柄上拆下，
用线连接到控制台红色的“remote”接口上。

4.连接12V直流电源到控制台白色接口。

5.打开电脑电源开关启动雷达测试软件
6.选择必要的参数
7.在测试记录数据前，在GRAPH状态下机器预热5到10分钟
8.调试测试出始位置
9.选择“Collect”模式开始收集数据
10．用分析软件进行数据处理
注意事项：
若计算机与控制台共用一个电源,应注意电源线的连接顺序，先连接计算机的电源线，然后连接RS232线，接完RS232线后连接控制台电源线，最后打开计算机启动测试软件，以防控制台RS232接口与电源间短路。

探地雷达安全操作及保养规程探地雷达是一种用于地下探测的高科技仪器，广泛应用于地质勘探、建筑工程、考古发掘等领域。

为了确保探地雷达的安全使用和长期稳定运行，以下是探地雷达的安全操作及保养规程。

一、安全操作规程1.1 进行探测前的准备工作在进行探测前，请务必检查探地雷达是否处于正常的工作状态。

包括以下几个方面：•确保所有连接线路连接牢固且无损伤。

•确保探测器外观无损伤并正确安装。

•确保探测器的电池充满电或使用外接电源。

•确保使用的软件已经正确安装并已进行了必要的设置。

1.2 控制探测器的使用环境•在使用探地雷达进行探测时应避免在高温、湿润、腐蚀、辐射等条件下使用。

•避免将探测器暴露在阳光暴晒或高温环境中，同时也要避免在低温环境中使用。

•探测器不应被放置在靠近辐射源的地方，也不应遭受重击或震动。

1.3 控制探测器的使用方法•在使用探地雷达进行探测时，应避免强烈振动和摆动探测器。

•避免使用过多的功率或长时间的高功率输出。

•避免在强磁场和电场干扰的情况下使用探测器。

1.4 控制探测器的操作人员•在使用探地雷达进行探测时，应由熟练操作人员负责操作。

•操作人员应注意安全操作，避免不必要的危险和风险。

•操作人员应按照规范化指导书进行操作，操作人员必须了解探测器的各项规范和指南。

二、保养规程2.1 探测器的日常保养•在使用探地雷达时，应定期对仪器进行检查和保养。

•保养时应定期对探测器外观进行清洁和检查，在保养之前应停止使用。

•探测器外部应做到防潮、防尘和防腐蚀处理，尤其是接头和连接线梢头处理。

•探测器表面涂层易于脱落，请勿用化学清洗剂或带有酸性、碱性溶液的清洗液进行清洗。

2.2 探测器的存储和保管•在停止使用探地雷达后，请将其清洁，放入合适的防尘袋中，并放置在干燥、通风和温度适宜的场所。

•在存放探测器时，应避免锈蚀、摩擦、震动和挤压等情况发生。

•探测器要经常检查，保证使用时无任何损坏，避免与潮湿环境相接触，避免长时间未使用。

三维探地雷达检测规程-概述说明以及解释1.引言1.1 概述概述三维探地雷达是一种先进的地质勘探工具，通过利用电磁波的反射和传播特性，能够准确地探测地下的物质分布情况。

该技术在地质勘探、考古学研究、环境监测等领域具有广泛的应用。

本文将对三维探地雷达的工作原理、应用领域以及相应的检测规程进行详细介绍。

通过深入了解三维探地雷达的原理和应用，我们可以更好地把握这一技术的优势和局限，为相关领域的研究和实践提供参考和指导。

在本文的正文部分，我们将首先介绍三维探地雷达的工作原理。

通过解析其电磁波的发射、接收和信号处理过程，我们可以了解该技术是如何实现地下物质探测的。

随后，我们将探讨三维探地雷达在不同领域的广泛应用。

从地质勘探到考古学，从环境监测到资源探测，三维探地雷达都发挥着重要作用。

在正文的最后一部分，我们将详细介绍三维探地雷达的检测规程。

由于该技术具有一定的复杂性和专业性，合理的检测规程对于保证检测的准确性和可靠性至关重要。

我们将深入探讨数据采集、处理和解释的关键步骤，以及如何针对不同的应用场景进行合理的参数选择和数据解读。

通过对三维探地雷达的概述，我们可以更好地理解该技术的意义和应用前景。

鉴于其在各个领域的成功应用，三维探地雷达将会在未来的地质勘探和人文研究中扮演更加重要的角色。

最后，我们将总结本文的主要内容，并对未来该技术的发展进行展望，希望能够为读者提供一定的参考和启示。

1.2 文章结构文章结构部分的内容：本文主要分为引言、正文和结论三个部分。

其中引言部分包括概述、文章结构和目的三个小节；正文部分包括三维探地雷达的工作原理、应用领域和检测规程三个小节；结论部分包括总结、展望和结束语三个小节。

引言部分主要对本文进行概述，介绍三维探地雷达的基本情况和研究背景，并阐明文章的结构和目的。

在概述部分，将简明扼要地介绍三维探地雷达的定义、原理和特点，引起读者的兴趣和关注。

接着，在文章结构部分，将对本文的框架进行阐述，明确各个部分的内容和顺序，使读者能够清晰地了解整篇文章的组织结构。

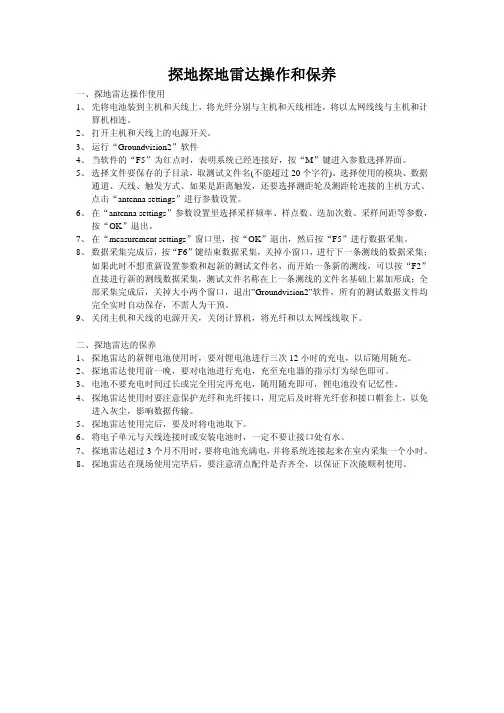

探地探地雷达操作和保养一、探地雷达操作使用1、先将电池装到主机和天线上，将光纤分别与主机和天线相连，将以太网线线与主机和计算机相连。

2、打开主机和天线上的电源开关。

3、运行“Groundvision2”软件4、当软件的“F5”为红点时，表明系统已经连接好，按“M”键进入参数选择界面。

5、选择文件要保存的子目录，取测试文件名(不能超过20个字符)。

选择使用的模块、数据通道、天线、触发方式、如果是距离触发，还要选择测距轮及测距轮连接的主机方式、点击“antenna settings”进行参数设置。

6、在“antenna settings”参数设置里选择采样频率、样点数、迭加次数、采样间距等参数，按“OK”退出。

7、在“measurement settings”窗口里，按“OK”退出，然后按“F5”进行数据采集。

8、数据采集完成后，按“F6”键结束数据采集，关掉小窗口，进行下一条测线的数据采集；如果此时不想重新设置参数和起新的测试文件名，而开始一条新的测线，可以按“F2”直接进行新的测线数据采集，测试文件名称在上一条测线的文件名基础上累加形成；全部采集完成后，关掉大小两个窗口，退出”Groundvision2”软件，所有的测试数据文件均完全实时自动保存，不需人为干预。

9、关闭主机和天线的电源开关，关闭计算机，将光纤和以太网线线取下。

二、探地雷达的保养1、探地雷达的新锂电池使用时，要对锂电池进行三次12小时的充电，以后随用随充。

2、探地雷达使用前一晚，要对电池进行充电，充至充电器的指示灯为绿色即可。

3、电池不要充电时间过长或完全用完再充电，随用随充即可，锂电池没有记忆性。

4、探地雷达使用时要注意保护光纤和光纤接口，用完后及时将光纤套和接口帽套上，以免进入灰尘，影响数据传输。

5、探地雷达使用完后，要及时将电池取下。

6、将电子单元与天线连接时或安装电池时，一定不要让接口处有水。

7、探地雷达超过3个月不用时，要将电池充满电，并将系统连接起来在室内采集一个小时。

RAMAC/GPD探地雷达系统现场采集操作规程为了保证检测采集到有效的数据，现将探地雷达采集系统的现场测试步骤和相关知识予以明确，以便检测人员排除现场测试过程中出现的各种工作故障，应按以下操作规程执行：一、采集系统正常工作基础状态⑴先连接主机和天线：T为发射、R为接收、D为数据控制传输，将天线T\R\D分别对应连接，然后开启主机和天线电源；⑵在连接电源的前提下，再开启计算机采集软件。

⑶正常采集状态为F5红色：（下图）注：如果F5没有红颜色——如果使用GroundVision2（2014版）采集系统，在‘工具’——‘硬件设置’——‘以太网接口’选择自己对应的网卡（本机硬件网卡），不知道具体选哪个可以挨个试探，直到F5显示红颜色。

如果使用RAMAC GroundVision.exe（我所2005年购置的）采集系统，则查看各连接线是否连接紧密，或者查看电源是否开启，直至F5显示红颜色。

二、数据采集参数设置和文件储存⑴点击快捷键‘M’可以跳出采集设置窗口（见左下图），先在e盘建立明确的检测数据文件夹，然后在采集系统的‘存储路径’中寻找到e盘建立的检测数据文件夹，这样储存数据采集后将直接存储生成。

其它事宜见右下说明：(测距轮采集模式)(时间采集模式) （点测采集模式）注：完成以上步骤，硬件参数确认设置就完成了⑵ 下一步点击，进入下图界面，应浏览确认上部工作，比如天线是否显示为测试安装的配套屏蔽天线。

其它事宜见下图说明：(测距轮采集模式)(点测采集模式—适用深部测试，如超前地质预报)注：一定要先确定采样频率，然后再调整时窗或采样点数。

三、 现场数据开始采集（1）完成上部相应的操作，确认后进入采集模式： 1、点测采集模式①当采用点测测试深部质量缺陷和地质情况时，点击‘回车’一次则采集一道叠加波，②采集完后直接关闭，数据即会保存。

2、测距轮和时间采集模式（1）采用测距轮和时间采集模式检测衬砌时，现场数据采集前，就应将清晰的里程桩号标识在测试面上，以便核对采集软件中里程标识的准确性。

使用地下测绘雷达进行深部地质探测与矿产资源勘查的步骤地下测绘雷达（GPR）是一种利用电磁波进行地下勘探的技术。

它可以帮助我们了解地壳深部的地质构造、地下水位、土壤含水量以及矿产资源分布等信息。

在进行深部地质探测与矿产资源勘查时，GPR成为一种重要工具。

本文将介绍使用GPR进行地质探测与矿产资源勘查的步骤。

第一步：确定勘探目标在使用GPR进行勘探前，首先需要明确勘探的具体目标。

比如，是对地下水资源进行调查，还是对潜在的矿产资源进行勘查。

不同的勘探目标会决定使用何种参数设置和采集模式。

第二步：地面测量准备工作在开始实际测量前，需要进行一些准备工作。

首先是选取合适的测点位置。

一般来说，应选择在勘探目标附近、地貌相对平坦的地方进行测量，避免地形起伏对测量结果的影响。

其次，需要清理测量区域表面的杂乱物，并对地面进行平整处理，以确保GPR 设备与地面之间的接触良好。

还需要根据实际情况选择合适的天线和频率范围。

通常，高频率天线适用于浅层勘探，低频率天线适用于深部勘探。

不同频率的天线可以提供不同分辨率和穿透深度。

第三步：采集数据在测量现场设置好GPR设备后，可以开始采集数据。

这一步需要将设备上的控制参数设置为合适的数值，如扫描速度、采样间隔等。

此外，还需要保持平稳的移动速度，避免漏测或重复测量。

在采集数据时，可以选择不同的扫描模式。

例如，线性扫描模式适用于短距离勘探，而网格扫描模式适用于大范围勘探。

第四步：数据处理与分析采集到的原始数据需要进行进一步的处理与分析。

首先是数据去噪。

由于地下环境的复杂性，GPR采集数据中可能存在一些噪声。

因此，需要使用滤波算法对数据进行去噪处理，以提高数据质量。

其次，需要进行数据解释与分析。

这一步可以借助数据处理软件来实现。

通过对数据进行处理、滤波等，可以得到地下介质的速度、电导率等参数，进而推断出地下的地质构造、水文地质条件以及潜在的矿产资源分布等信息。

第五步：勘探报告与应用最后，需要将勘探结果整理成勘探报告，并进行应用。

LTD2100探地雷达工作流程雷达参数：1.打开主机,选择天线频率.选择与所接天线相对应的天线频率.2.天线主频，扫描速度，，采样点数不用改变参数。

3.时窗设置，根据双程走时调节探测深度。

4.信号位置，把第一个较大的波形调在从上面数第２格。

5.整体增益调节：把弱信号放大。

把第一个较大的波形放大到刚顶到两边的格子就好。

6.分段调增益：随着深度的增加，信号强度越来越小，所以要把下面的信号进行放大。

实际调节时，把增益曲线（绿色线）调至从上到下依次增大，为一近似直线，并使蓝线从上到下依次减小，但清晰可见。

６．零偏设置不用调节。

滤波设置调到倒数第2或第３挡。

７．标记扩展：根据轮子转的距离打标记或者记录数据。

８：介电常数：根据不同介质同过对照表选择相对应的介电常数。

对数据没有影响。

９．保存参数：把所调好的参数进行保存，以便下次在相同环境下测量时缩短调节参数时间。

１０。

调入参数：把保存好的参数调入。

探测方式：连续测量：无论天线是否移动，主机和天线都在一直工作。

人工点测：选择人工点测后，同过ＴＡＢ键切换到全屏模式，这时，点击方向键左键进行触发，点击一次左键一道信号。

主要用在超前报测量掌子面时使用。

测量轮控制：接上测量轮后，轮子转动时，记录数据，轮子停止，雷达也停止采集数据。

实时处理：道间平均：叠加去除噪声。

选择10以内的参数。

背景消除不变信号，突显有用信号。

采集时不使用。

显示方式：改变调色板，改变颜色。

根据个人喜好来选择。

系统功能：与电脑相同。

地质雷达操作简易流程一、主要仪器设备介绍RIS - K2 是由意大利IDS 公司研发的新一代的探地雷达设备,是体积小、重量轻的多通道探地雷达数据采集单元。

整机加电池仅重1. 6kg ,升级至8个数据通道,更高速的脉冲重复频率使数据收集更快。

它的系统硬件由以下几个部分组成:DAD 控制单元(图1) 、天线(图2) 、笔记本电脑、网络电缆、电池电缆、电池包(充电器和两块锂电池)。

DAD 控制单元直接与天线相连,有单通道、双通道、四通道三种,将雷达数据数字化并进行传输。

它有以下接口:Lan Port 与笔记本电脑连接、Bat2tery Port 与电池连接、Wheel Port 连接测量轮位置传感器、Ant . 1～Ant . 4 与雷达天线连接。

图1 IDS RIS - K2 天线控制单元(双通道)天线分为单天线和天线阵。

天线的频率有80 ,100 ,150 ,200 ,400 , 600 ,1200 ,1600MHz 。

电性指标: 12V 直流电源;电压范围为13. 5～13. 8V 。

雷达主机，发射接收一体天线（900M ），网络线两根，测距轮，电脑一台（K2软件），天线、主机连接电缆一根，发射接收天线连接电缆一根。

图1 IDS RIS - K2 天线控制单元(双通道) 图2 900MHz 天线二、测量参数选取原则与设备连接1 测量参数选择原则探测对象特点分析对于制定勘测方案、选择合适天线、设置仪器参数等事项都是非常重要的,是取得良好探测结果的基础。

目标的电性(介电常数与导电率) 必须搞清。

雷达方法成功与否取决于目标与围岩之间的电性差异是否有足够的反射或散射能量为系统所识别。

当围岩与目标相对介电常数分别为εh 与εT 时,目标功率系数P r 估算式为2⎥⎥⎦⎤⎢⎢⎣⎡--=T h T h r P εεεε一般来说, 目标的功率反射系数不应小于0. 01 。

一个地质雷达探测项目都会有确定的检测对象以及明确的检测目的和要求。

探地雷达原理及应用探地雷达是一种利用电磁波侦测地下物体的设备。

它的工作原理类似于选择性地阻抗匹配，或是在特定频率上较强的反射信号，从而使接收器可以收到地下物体发出的信号。

下面将围绕探地雷达的原理及应用展开讲解。

一、工作原理探地雷达利用的是电磁波反射的原理。

工作时，雷达通过导线杆发射一定频率的电磁波，电磁波经过地面时会在地下遇到物体而反射。

这些反射的信号会被探测器接收到，并通过处理将它们转换成数据。

为了更好的收到反射的信号，雷达应该具备尽量长的探测深度，这可能被实现通过合适的雷达频率、器件以及气候条件等。

雷达的探测效果也受到不少影响，例如，不同土壤的电导率、含水量、形态以及其他地形特征都会影响雷达的性能。

二、应用领域探地雷达是一种非常有用的工具，并能够用于许多不同领域。

以下是探地雷达应用的一些示例：1.建筑勘探：利用探地雷达可以评估地面下的土壤、岩石和岩层等物质。

这些信息可用于设计建筑和地基，同时还能够避免由于地下障碍未知带来的施工风险。

2.矿产勘探：探地雷达经常用于寻找地下的矿藏。

矿物通过其电磁性质反射出不同的信号，这些信号可以用来确定下一步的勘探方向。

3.考古研究：探地雷达可以用于考古地区的勘探，以便了解这些遗址下有什么文化遗物或其他物品。

经过研究，我们能够更好的了解历史，加深对文物价值的认识。

三、总结探地雷达是一项非常高效的科技设备，能够用于许多不同的领域。

这些应用包括建筑勘探、矿产勘探和考古研究等。

只要我们将雷达的工作原理和应用难点充分了解，就能够更好地掌握其中的使用技巧。

未来，探地雷达将在更多领域中发挥其巨大的作用。

编辑文件头
1标记
2桩号归一化道标准化标记间道标准化（不小于500）
3桩号属性5的倍数（这个不一定，自己看着去写就好）4增益调节手动调节
5数据处理IIR滤波带通低200 高600
7标记地面右键—框选第一个波的波峰—左键标记地面
8标记混凝土与岩石界面与第一个波峰相隔初衬设计厚度，例如20cm，就选在离第标记地面20cm左右的波峰或波谷作为自动标记的自动追踪点。

9公路隧道评价层间修饰
只要连续就好。

10层厚计算参考第一层
评价长度5m注意初衬设计设计多厚就多厚
先看隧道厚度表，看厚度合不合格，如果不合格就手动调整岩层红色（随意拉一条线）到合格就行了。

11隧道层厚报表
出图可以是这样的，下面填充不了的就不用填充了。

探地雷达原理与应用
探地雷达是一种利用电磁波进行探测的地质勘探仪器，它被广泛应用于地质勘探、建筑工程、考古学等领域。

它能够非破坏性地探测地下结构和物质，为工程建设和科学研究提供了重要的信息。

本文将介绍探地雷达的原理和应用。

探地雷达的原理是基于电磁波在地下介质中的传播特性。

当探地雷达发射电磁波时，这些波会在地下介质中发生反射、折射和透射，不同介质对电磁波的反应不同，从而形成地下结构的影像。

探地雷达通过接收这些反射波来重建地下结构的图像，从而实现地下勘探。

探地雷达的应用非常广泛。

在地质勘探中，它可以用于寻找地下水、矿藏、地下管线等；在建筑工程中，可以用于检测地下隧道、桥梁、地基等；在考古学中，可以用于发现古代遗迹、古墓葬等。

此外，探地雷达还可以用于环境监测、农业生产等领域。

探地雷达的应用过程中需要注意一些问题。

首先，地下介质的特性对探地雷达的探测效果有很大影响，因此需要对地质条件进行充分了解；其次，探地雷达的探测深度和分辨率是一个矛盾体，需要根据具体情况进行选择；最后，数据处理和解释也是探地雷达应用中的关键环节，需要借助专业软件和地质知识来进行分析。

总的来说，探地雷达作为一种先进的地质勘探技术，具有很高的应用价值。

它在地质勘探、建筑工程、考古学等领域都有着重要的作用，为人们的生产生活提供了重要的支持。

随着科技的不断发展，相信探地雷达的应用领域会更加广泛，探测技术也会更加精密，为人类的发展进步做出更大的贡献。
