EMC测试作业指导书
一．EMC 测试类型
EMC测试包括ESD测试，EFT测试，Surge 测试，Harmonic 测试，Flicker测试，Conducted Immunity 测试，Power Dip测试和EMI 测试，相应的测试标准和测试方法将在下面详细介绍。
二．名词定义：
ESD：静电放电
EFT：电快速瞬变脉冲群
Harmonic ：谐波
Flicker ：闪烁发射
Surge ：浪涌
Power Dip：电压跌落
Conducted Immunity : 传导免疫性
EUT：受试设备
三．测试规划
5.1 ESD测试
5.11测试目的
验证产品设计的成熟度，模拟在干燥地区易遭受静电放电的情况，保证产品在ESD下性能保持完好，功能正常，不被损害。
5.12 测试标准
按照EN61000-4-2 进行，测试电压为8KV（空气放电）和4KV（接触放电） .
5.13 测试场地
BQC EMC实验室
5.14 测试设备
NoiseKen ESS-2002(静电测试器)
5.15 ESD原理
一个充电的导体接近另一个导体时，就有可能发生ESD。首先，两个导体之间会建立一个很强的电场，产生由电场引起的击穿。两个导体之间的电压超过它们之间空气和绝缘介质的击穿电压时，就会产生电弧。在0.7ns到10ns的时间里，电弧电流会达到几十安培，有时甚至会超过100安培。电弧将一直维持直到两个导体接触短路或者电流低到不能维持电弧为止。可能产生电弧的实例有人体、带电器件和机器。人的自然动作摩擦会形成400～600V电势，如果他们在打开或包装泡沫衬底纸箱或气泡塑料袋过程中一直接触的都是绝缘体，其身体表面上的净电荷积累可能达到约26,000V。针对大多数环境的产品和通用标准决定使用如5.12标准所列的测试水平.
5.16 测试方法 1.EUT 按照正常运行时的典型安装进行布局和配置,并将所有电缆都连接上.对地的连接尤为重要.EUT放置在离地平面80cm的木桌上,设备下面放置一个水平耦合板,但该耦合板与设备之间绝缘隔离.如图5.1.

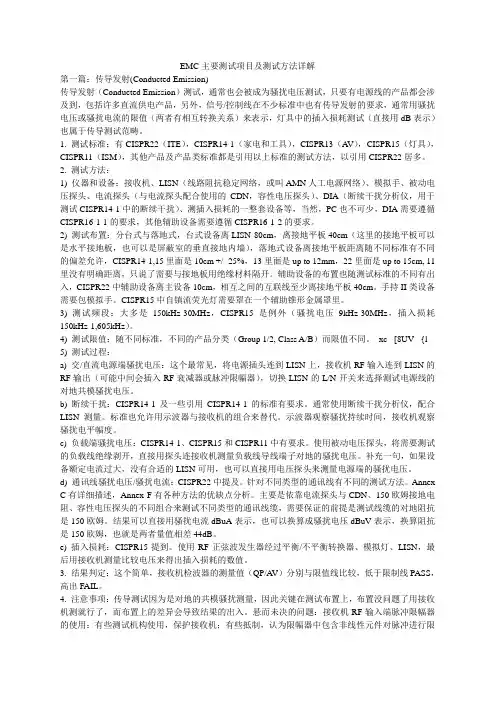

EMC主要测试项目及测试方法详解
第一篇：传导发射(Conducted Emission)
传导发射（Conducted Emission）测试，通常也会被成为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示，灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴。
1. 测试标准：有CISPR22（ITE），CISPR14-1（家电和工具），CISPR13（AV），CISPR15（灯具），CISPR11（ISM），其他产品及产品类标准都是引用以上标准的测试方法，以引用CISPR22居多。
2. 测试方法：
1) 仪器和设备：接收机、LISN（线路阻抗稳定网络，或叫AMN人工电源网络）、模拟手、被动电压探头、电流探头（与电流探头配合使用的CDN，容性电压探头）、DIA（断续干扰分析仪，用于测试CISPR14-1中的断续干扰）、测插入损耗的一整套设备等，当然，PC也不可少，DIA需要遵循CISPR16-1-1的要求，其他辅助设备需要遵循CISPR16-1-2的要求。
2) 测试布置：分台式与落地式，台式设备离LISN 80cm，离接地平板40cm（这里的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地内墙），落地式设备离接地平板距离随不同标准有不同的偏差允许，CISPR14-1,15里面是10cm +/- 25%，13里面是up to 12mm，22里面是up to 15cm, 11里没有明确距离，只说了需要与接地板用绝缘材料隔开。辅助设备的布置也随测试标准的不同有出入，CISPR22中辅助设备离主设备10cm，相互之间的互联线至少离接地平板40cm。手持II类设备需要包模拟手。CISPR15中自镇流荧光灯需要罩在一个辅助锥形金属罩里。
3) 测试频段：大多是150kHz-30MHz，CISPR15是例外（骚扰电压9kHz-30MHz，插入损耗150kHz-1,605kHz）。
培训资料
培训资料
1
电子产品EMC测试项目及相关电路介绍
一、 电磁兼容现象及基本理论
电磁兼容（Electromagnetic Compatibility——EMC），其定义是：设备或系统在其所处的电磁环境中能正常工作，且不对该环境中任何事物构成不能承受的电磁骚扰的能力。包括两个方面，一是它对同一电磁环境中其它设备的抗干扰能力或称敏感性，二是它对其它产品的电磁骚扰特性。
电磁骚扰（Electromagnetic Disturbance——EMI）定义为“任何可能引起装置、设备或系统性能降低或者对有生命或无生命物质产生损害作用的电磁现象”。电磁骚扰可能是电磁噪声、无用信号或传播媒介自身的变化。（注：一般意义上的“有用的电磁信号或电磁能量”在电磁兼容领域也有可能被认为是电磁骚扰源。）
电磁骚扰的表现形式一般有两种，一是通过导体传播骚扰电压、电流，一是通过空间传播骚扰电磁场。前者称为传导骚扰，后者称为辐射骚扰。例如，电视机的电磁骚扰主要有：对公用电网的无线电骚扰和低频骚扰（如注入谐波电流）、对公用电视天线系统的骚扰、向空间辐射的电磁场等。
抗扰度（Immunity to a Disturbance）定义为“装置、设备或系统面对电磁骚扰不降低运行性能的能力”。电磁敏感性（Electromagnetic Susceptibility——EMS）定义为“在存在电磁骚扰的情况下，装置、设备或系统不能避免性能降低的能力”。实际上，抗扰度与敏感性都反映的是对电磁骚扰的适应能力，仅仅是从不同的角度而言，敏感性高即意味着抗扰度低。对应电磁骚扰的两种表现形式，设备对电磁骚扰的抗扰性也同样分为传导抗扰性和辐射抗扰性。
电磁干扰（Electromagnetic Interference）是指“电磁骚扰引起的设备、传输通道或系统性能的下降”。对比电磁骚扰的定义，可知电磁干扰与之在概念上的区别。存在电磁骚扰但不一定形成电磁干扰，如果骚扰电平较低的话。
EMC主要测试项目及测试方法
EMC测试项目主要包括以下几个方面：
1. 辐射测试（Radiated Emissions Testing）：测试设备对周围环境产生的电磁辐射的强度进行测试，以确保不会超过国家或国际标准的辐射限制。
测试方法：
-在屏蔽室或开放空间中使用天线测量设备辐射的电磁场。
-使用频谱分析仪或扫频信号发生器进行辐射电磁波的频谱分析。
2. 抗辐射测试（Radiated Immunity Testing）：测试设备在强电磁场环境下能否正常工作，以确保不会受到辐射源的干扰。
测试方法：
-在屏蔽室中使用天线模拟外部电磁场，观察设备是否受到干扰。
-使用频谱分析仪或扫频信号发生器监测设备的敏感性。
3. 传导测试（Conducted Emissions Testing）：测试设备通过电源线、信号线等传导途径向其他设备传导的电磁干扰强度，以确保不会超过国家或国际标准的限制。
测试方法：
-使用专用测试设备，在不同频率下测量设备传导的电磁干扰。
-使用频谱分析仪或扫频信号发生器进行电磁干扰的频谱分析。 4. 抗传导测试（Conducted Immunity Testing）：测试设备在传导途径上接受到的来自其他设备的电磁干扰强度，以确保设备不会受到干扰。
测试方法：
-使用专用测试设备通过电源线、信号线等传送电磁波信号，观察设备的抗干扰能力。
-使用频谱分析仪或扫频信号发生器监测设备的抗干扰能力。
5. 静电放电测试（Electrostatic Discharge Testing）：测试设备在静电放电环境下是否能正常工作，以确保设备不会受到静电干扰。
测试方法：
-使用静电放电发生器模拟不同强度的静电放电，观察设备的工作情况。
-使用示波器或信号分析仪监测设备在静电放电时的电压和电流变化。
6. 快速瞬态电压测试（Fast Transient Voltage Testing）：测试设备在快速变化的电压条件下是否能正常工作，以确保设备不会受到电压瞬态的影响。
