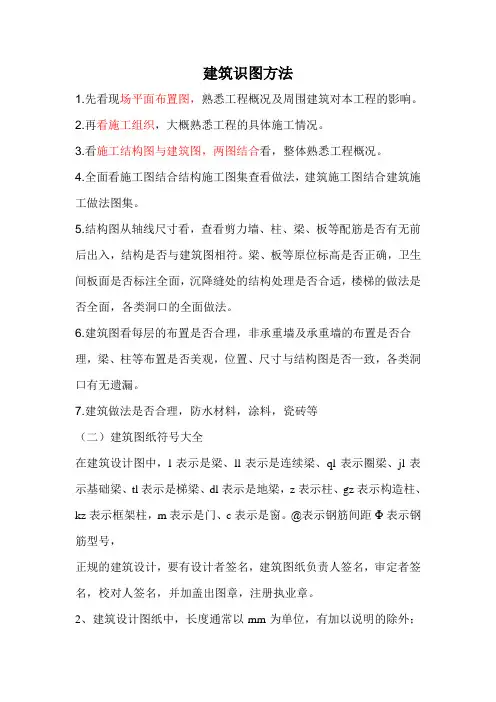

建筑识图快速方法

建筑识图方法1.先看现场平面布置图，熟悉工程概况及周围建筑对本工程的影响。

2.再看施工组织，大概熟悉工程的具体施工情况。

3.看施工结构图与建筑图，两图结合看，整体熟悉工程概况。

4.全面看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5.结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注全面，沉降缝处的结构处理是否合适，楼梯的做法是否全面，各类洞口的全面做法。

6.建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各类洞口有无遗漏。

7.建筑做法是否合理，防水材料，涂料，瓷砖等（二）建筑图纸符号大全在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号，正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度通常以mm为单位，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√ ”的，为该设计所使用的做法。

没有打勾的，非该设计所使用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm 箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350 mm ，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

”其中，“］6＠200”为不规范标注，应为“φ6＠200”。

建筑工程识图、审图要点（新手如何看建筑施工图）建筑工程识图、审图要点工程开工之前，需识图、审图,再进行图纸会审工作。

如果有识图、审图经验,掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方.一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸.检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中,一般有梁表面标高；基础大样图、其它细部大样图,一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸.正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度.审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

建筑施工图纸基本识图方法施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

今天给大家一些基本的识图方法。

拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。

看图时必须弄清每张图纸之间的相互关系。

因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。

(一)1.先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2.再看施工组织，大概了解工程的具体施工情况。

3.看施工结构图和建筑图，两图结合看，整体了解工程概况。

4.详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5.结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6.建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7.建筑做法是否合理，防水材料，涂料，瓷砖等（二）建筑图纸符号大全在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号，正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为单位，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√ ”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350 mm ，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

”其中，“］6＠200”为不规范标注，应为“φ6＠200”。

建筑识图方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March(一)1.先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2.再看施工组织，大概了解工程的具体施工情况。

3.看施工结构图和建筑图，两图结合看，整体了解工程概况。

4.详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5.结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6.建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7.建筑做法是否合理，防水材料，涂料，瓷砖等（二）建筑图纸符号大全在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号，正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为单位，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√ ”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350 mm ，宽约180mm--190mm)。

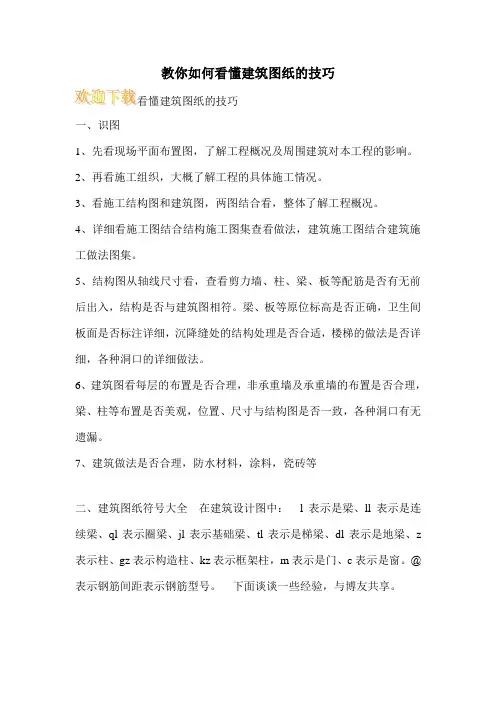

教你如何看懂建筑图纸的技巧
一、识图
1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等
二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z 表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距表示钢筋型号。

下面谈谈一些经验，与博友共享。

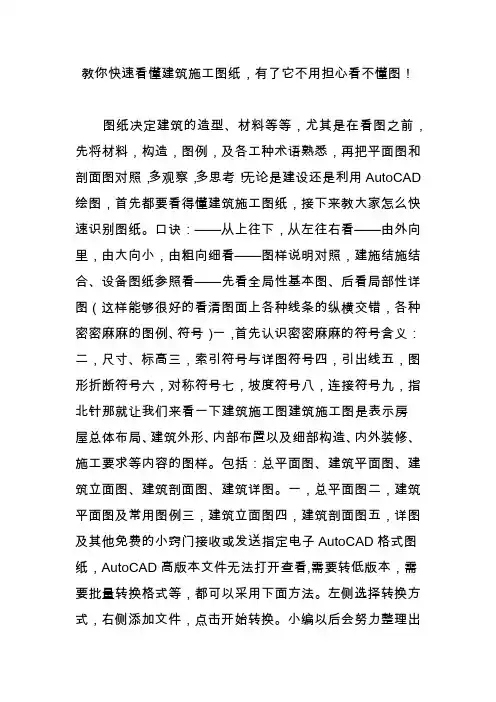

教你快速看懂建筑施工图纸，有了它不用担心看不懂图！
图纸决定建筑的造型、材料等等，尤其是在看图之前，先将材料，构造，图例，及各工种术语熟悉，再把平面图和剖面图对照，多观察，多思考！无论是建设还是利用AutoCAD 绘图，首先都要看得懂建筑施工图纸，接下来教大家怎么快速识别图纸。

口诀：——从上往下，从左往右看——由外向里，由大向小，由粗向细看——图样说明对照，建施结施结合、设备图纸参照看——先看全局性基本图、后看局部性详图（这样能够很好的看清图面上各种线条的纵横交错，各种密密麻麻的图例、符号）一，首先认识密密麻麻的符号含义：二，尺寸、标高三，索引符号与详图符号四，引出线五，图形折断符号六，对称符号七，坡度符号八，连接符号九，指北针那就让我们来看一下建筑施工图建筑施工图是表示房
屋总体布局、建筑外形、内部布置以及细部构造、内外装修、施工要求等内容的图样。

包括：总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图。

一，总平面图二，建筑平面图及常用图例三，建筑立面图四，建筑剖面图五，详图及其他免费的小窍门接收或发送指定电子AutoCAD格式图纸，AutoCAD高版本文件无法打开查看,需要转低版本，需要批量转换格式等，都可以采用下面方法。

左侧选择转换方式，右侧添加文件，点击开始转换。

小编以后会努力整理出
此类文章，供大家学习！。

建筑识图内容及方法建筑识图是一种通过观察和分析建筑物，了解其形态、结构、功能和历史等方面的方法。

这一技能在建筑设计、城市规划、历史研究等领域中具有重要意义。

建筑识图可以通过观察建筑物的外观、平面和立面图、细部构造等方面来进行。

建筑识图的内容主要包括以下几个方面：1.建筑物的形态：包括建筑物的整体形状、布局和比例等方面。

通过观察建筑物的整体外观和平面图等，可以了解到建筑物是一个什么样的形状，是否有特定的布局和比例等特点。

2.建筑物的结构：包括建筑物的承重结构和非承重结构等方面。

通过观察建筑物的立面图、细部构造等，可以了解到建筑物的结构是由什么材料构成的，是否采用了特定的结构形式等。

3.建筑物的功能：包括建筑物的用途和功能等方面。

通过观察建筑物的外观和平面图等，可以了解到建筑物是用来做什么的，是否有特定的功能需求等。

4.建筑物的历史：包括建筑物的建造年代、历史背景等方面。

通过观察建筑物的外观、细部构造等，可以了解到建筑物的建造年代、历史背景等信息。

在进行建筑识图时，可以采取以下几种方法：1.观察建筑物的外观：通过观察建筑物的整体外观，可以初步判断建筑物的形态和结构等特点。

2.研究建筑物的平面和立面图：通过研究建筑物的平面和立面图，可以了解到更多关于建筑物形态、结构和功能等方面的信息。

3.观察建筑物的细部构造：通过仔细观察建筑物的细部构造，可以了解到更多关于建筑物的结构和历史等方面的信息。

4.比较建筑物的特点：可以通过对比不同建筑物的特点，来进一步了解建筑物的形态、结构和功能等方面的特点。

建筑识图是一个需要不断实践和积累经验的过程，通过多次观察和分析建筑物，才能掌握这一技能。

同时，了解建筑学的基础知识，如建筑形态学、建筑结构学等，也能对建筑识图的效果有所提升。

建筑识图的目的是通过观察和分析建筑物，了解其特点和历史背景，为后续的建筑设计、城市规划和历史研究等工作提供基础资料和参考依据。

建筑最基本的识图技能——木工施工图纸的识读方法施工图纸图纸是建造房屋的依据，是是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸图纸外，有外，有时还要结合整个工程图纸图纸看看图，才能交圈配合，不出差错。

为此必须学会识图识图方法，才能收到方法，才能收到事半功倍的效果。

以下是一些基本的识图识图方法。

方法。

(1)循序渐进渐进拿到一份拿到一份图纸图纸后，先看什么后，先看什么图，后看什么图，应该应该有主有次，一般是按如下有主有次，一般是按如下顺序进行：①首先仔细阅读设计说细阅读设计说明，了解建筑物的概况、位置、明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读详细阅读所指的大所指的大样图样图或或节点图，做到粗细结细结合，大小交圈。

合，大小交圈。

只有循序渐进渐进，才能理解，才能理解设计设计意意图，看懂设计图纸设计图纸，也就是，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节查对节点和大点和大样；建筑结构对照读”，这样这样才能收到事半功才能收到事半功倍的效果。

(2)作为要记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说话说：：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

吃透建筑施工图纸十大技巧施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

今天给大家一些基本的识图方法。

一，循序渐进；拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

二，记住尺寸；内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

十大技巧轻松看懂施工图，施工小白必备！施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

今天给大家一些基本的识图方法循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1.首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2.接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3.看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4.看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5.最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6.另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工点但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

建筑工程施工图识图完整方法一、引言建筑工程施工图是建筑施工过程中必不可少的工具，它是设计师将设计方案转化为具体施工指导的图纸。

施工图是工程的基础，它直接关系到施工的质量和效益。

在施工图中，识图是一项重要的工作，它要求施工人员具备较强的图纸分析能力和图纸理解能力。

本文将介绍建筑工程施工图的识图完整方法，帮助读者更好地理解和应用施工图。

二、施工图概述施工图是建筑设计方案的具体呈现，它包括平面图、立面图、剖面图、细部图等多种图纸类型。

平面图是建筑水平方向上的展示，立面图是建筑垂直方向上的展示，剖面图是建筑截面的展示，细部图是建筑构造细节的展示。

这些图纸共同组成了一个完整的施工图集。

三、施工图识图的重要性施工图识图在建筑施工过程中起着至关重要的作用。

首先，识图可以帮助施工人员准确理解设计方案，避免施工误解和错误。

其次，识图可以帮助施工人员了解工程的整体布局和细部构造，为施工作业提供指导和依据。

最后，识图可以帮助施工人员分析工程难点和重点，提前做好施工准备，确保施工质量和安全。

四、施工图识图的方法1. 分析平面图平面图是施工图中最基础、最常见的图纸类型，也是最容易识图的图纸类型。

分析平面图时，首先要了解平面图的比例尺和标注，然后细致观察平面图的布局、尺寸和标记，分析建筑的功能分区、房间分布和走道通道等。

此外，还需要注意平面图中的注释和符号，了解其含义和作用。

2. 观察立面图立面图是施工图中表现建筑垂直方向上外观特征的图纸，它可以帮助施工人员了解建筑的形态和外观。

观察立面图时，需要仔细分析建筑的结构和构造，了解建筑材料和装饰等细节。

同时，还需要注意立面图中的标注和符号，了解其含义和作用。

3. 研究剖面图剖面图是施工图中表现建筑截面的图纸，它可以帮助施工人员了解建筑的高度和深度。

研究剖面图时，需要仔细观察建筑的纵向结构和构造，了解建筑元素的尺寸和位置。

同时，还需要注意剖面图中的标注和符号，了解其含义和作用。

4. 分析细部图细部图是施工图中表现建筑构造细节的图纸，它可以帮助施工人员了解建筑的构造和连接方式。

施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

以下是一些基本的识图方法。

(1)循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

(2)作为要记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。

建筑工程施工图识图十大步骤施工图纸是建造房屋的依据，是“工程设计的语言”，如何施工、什么材料，建筑的形状等全部在图纸里面，以及在施工中技术的要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，正确的理解图纸设计。

才能收到事半功倍的效果。

基本的识图方法如下。

1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读这样才能收到事半功倍的效果。

记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

看懂图纸的关联性看图时，必须弄清每张图纸之间的相互关系。

因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。

必须用很多张图纸，从不同的方面表达某一个部位的做法和要求。
