建筑识图教程

建筑工程识图超级详细培训教程建筑工程识图是建筑行业中不可缺少的一部分，也是每位建筑工程师必备的基础技能之一。

本文将详细介绍建筑工程识图的基础知识、绘图方法以及注意事项，帮助大家更好地掌握建筑工程识图技能。

一、建筑工程识图基础知识1. 工程制图分类根据要表达的图形内容和使用目的的不同，工程制图可以分为以下几种：•建筑制图•基础设施制图•机械制图•电气制图•科技制图2. 建筑工程制图基础建筑工程制图主要包含平面图、立面图、剖面图、构造图、细部图等几个部分。

平面图是建筑制图中最为重要的一部分，主要用于表达建筑的平面布局。

立面图用于描述建筑物立面的构造和装饰；剖面图则用于描述建筑物内部结构、构造和装修；构造图则用于描述建筑物各种构造的形状、尺寸和关系；细部图则用于描述建筑物中一些局部细节的形状、尺寸和结构等。

二、建筑工程识图方法1. 了解常见建筑工程符号建筑工程符号是建筑手绘图中最为常见的一种元素，包括建筑物的图例、缩写、尺度、边界等等。

比如，“DP”表示“电气管道”、“W”代表“水管”、“F”代表“风管”、“GL”代表“大楼”等等。

2. 确定平面图比例平面图上，每个方格的宽度代表的实际长度就是该图比例尺的1/10。

建议采用 1:100、1:200 或 1:500 的比例。

3. 确定绘图工具建筑工程制图最常用的工具就是铅笔、橡皮、尺子、直角板和图钉等。

建议使用矩形头尺子或平头尺子进行测量，直角尺则可用于绘制直角线。

4. 选择合适的绘图材料建议在纸上或卡纸上进行绘制，以保证图纸质量和颜色效果。

在绘制过程中，可使用不同颜色的笔或画笔来区分不同的部分和元素。

5. 使用辅助工具进行绘制为了保证图纸的精度和准确性，建议使用一些辅助工具进行绘制，如绕尺器、压痕线和水平线等。

三、建筑工程识图注意事项1. 注意细节建筑工程制图过程中，应注意图纸的每一个细节，如图纸的比例尺、字体和符号的规范化等。

2. 常用建筑工程符号的正确性建筑工程符号的正确使用是保证图纸能够被准确理解的重要保障，因此建筑人员需要熟练掌握常用建筑工程符号及其代表的含义，并在制图中准确使用。

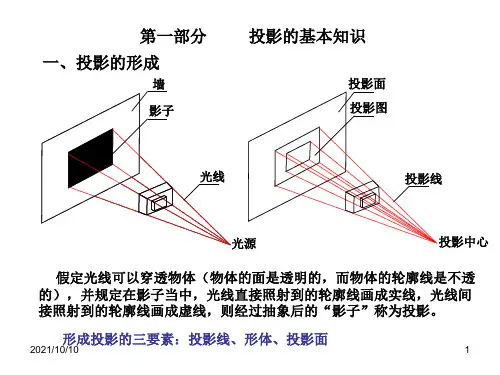

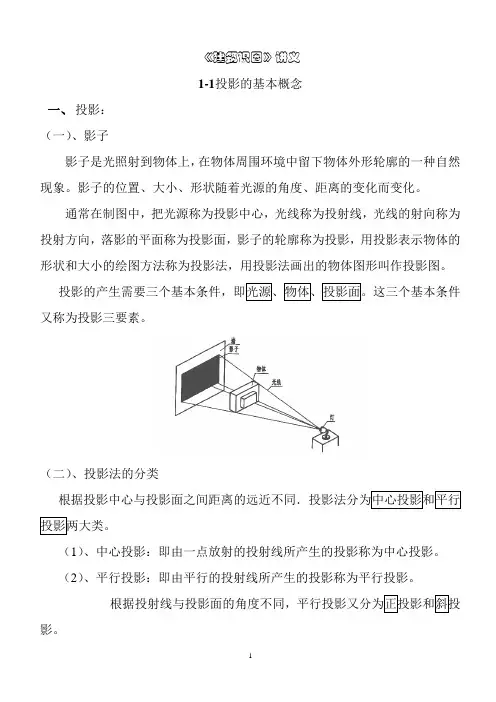

《建筑识图》讲义1-1投影的基本概念一、投影：（一）、影子影子是光照射到物体上，在物体周围环境中留下物体外形轮廓的一种自然现象。

影子的位置、大小、形状随着光源的角度、距离的变化而变化。

通常在制图中，把光源称为投影中心，光线称为投射线，光线的射向称为投射方向，落影的平面称为投影面，影子的轮廓称为投影，用投影表示物体的形状和大小的绘图方法称为投影法，用投影法画出的物体图形叫作投影图。

又称为投影三要素。

（二）、投影法的分类（1）、中心投影：即由一点放射的投射线所产生的投影称为中心投影。

（2）、平行投影：即由平行的投射线所产生的投影称为平行投影。

影。

（从属性）3、面的投影：（1）、平面平行于投影面，投影反映平面实形，即形状、大小不变。

（真实性）（2）、平面垂直于投影面，投影积聚为直线。

（积聚性）（3）、平面倾斜于投影面，投影变形面积缩小。

（收缩性）（4）、面上一直线的投影，必在该面的投影上。

（从属性）4、体的投影：三视图（V面、H面、W面）三视图规律：“长对正；宽相等；高平齐”。

二、投影习题1、已知两面投影，绘制第三面投影。

2、已知形体直观图，绘制三视图。

3、已知形体直观图以及两面投影，绘制第三面投影。

4、已知形体直观图以及三面投影，改正错误。

5、已知形体的三面投影，改正错误。

三、剖面图与断面图1、剖面图（平剖、直剖、转折剖）直剖、转折剖水平方向剖视将物体分为上下两部分。

剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部。

需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。

建(构)筑物剖面图的剖切符号宜注在±0.000标高的平面图上。

2、断面图（移出式、折断式、附着式）设想用一垂直剖切部位的剖切平面切开形体，只画出剖切平面与形体相交的那部分图形，即为断面图(也称截面图)。

断面图的剖切符号，用剖切位置线表示，并应以粗实线绘制，长度宜为6-10mm。

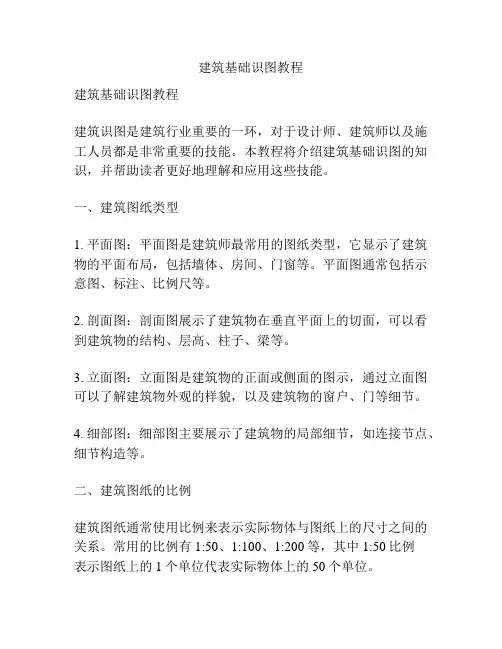

建筑基础识图教程建筑基础识图教程建筑识图是建筑行业重要的一环，对于设计师、建筑师以及施工人员都是非常重要的技能。

本教程将介绍建筑基础识图的知识，并帮助读者更好地理解和应用这些技能。

一、建筑图纸类型1. 平面图：平面图是建筑师最常用的图纸类型，它显示了建筑物的平面布局，包括墙体、房间、门窗等。

平面图通常包括示意图、标注、比例尺等。

2. 剖面图：剖面图展示了建筑物在垂直平面上的切面，可以看到建筑物的结构、层高、柱子、梁等。

3. 立面图：立面图是建筑物的正面或侧面的图示，通过立面图可以了解建筑物外观的样貌，以及建筑物的窗户、门等细节。

4. 细部图：细部图主要展示了建筑物的局部细节，如连接节点、细节构造等。

二、建筑图纸的比例建筑图纸通常使用比例来表示实际物体与图纸上的尺寸之间的关系。

常用的比例有1:50、1:100、1:200等，其中1:50比例表示图纸上的1个单位代表实际物体上的50个单位。

在理解和使用建筑图纸时，读者需要熟悉不同比例下图纸上的尺寸与实际物体尺寸之间的对应关系，以便正确地进行测量和设计。

三、建筑图纸的标注建筑图纸上的标注是非常重要的，它提供了有关建筑物各部分的详细信息，包括尺寸、材料、要求等。

标注可以使用文字、符号、箭头等来表示。

在阅读建筑图纸时，读者需要仔细查看标注，并根据标注提供的信息来理解和应用建筑图纸上的内容。

四、建筑图纸的图例图例是建筑图纸中的一部分，它提供了关于图纸上使用的符号、颜色、线型等的解释。

图例用于帮助读者更好地理解和解释图纸上的内容。

在使用建筑图纸时，读者需要仔细研究图例，并根据图例提供的信息来正确地解读和运用图纸上的标记和符号。

五、建筑图纸的规范建筑图纸有一套规范和标准，用来确保图纸的准确、一致和可读性。

这些规范包括线型、尺寸标注、文字样式等。

为了正确地阅读和应用建筑图纸，读者需要了解和遵守这些规范和标准，并在设计和绘图过程中按照规范进行。

六、建筑图纸的应用建筑图纸的应用范围广泛，包括建筑设计、施工、检查等。

定义剖面图是假想用一个剖切平面将物体剖开，移去介于观察者和剖切平面之间的部分，对于剩余的部分向投影面所做的正投影图。

作用剖面图主要用于表达物体内部的结构形状，它是假想用剖切平面将物体的某处切断，仅画出该剖切平面与物体接触部分的图形。

定义断面图是假想用剖切平面将物体的某处切断，仅画出该剖切平面与物体接触部分的图形。

作用断面图主要用于表达物体某一局部的断面形状，如轴的断面、阀门的断面等。

两者关系与区别关系剖面图和断面图都是表达物体的内部结构形状，都需要用剖切平面将物体切开。

区别剖面图除了画出剖切平面与物体接触部分的图形外，还要画出剖切平面后面的可见轮廓线，而断面图则只画出剖切平面与物体接触部分的图形。

另外，剖面图一般用来表达物体的全面内部结构，而断面图则常用来表达物体某一局部的断面形状。

选择剖面位置和方向01根据建筑物的特点和设计要求，选择合适的剖面位置，能够清晰地表达建筑物的内部结构和构造层次。

02确定剖面方向，一般选择与建筑物的主要立面平行或垂直的方向进行剖面。

绘制剖面轮廓线和剖面符号使用细实线绘制剖面轮廓线，表示被剖切到的建筑构件的截面形状。

根据不同的建筑构件和材料，使用相应的剖面符号进行表示，如混凝土、砖、钢筋等。

标注尺寸和添加注释在剖面图中标注必要的尺寸，如构件的截面尺寸、楼层高度、门窗洞口尺寸等。

添加注释说明，对剖面图中的特殊构造或细节进行解释和说明，以便读者更好地理解设计意图。

01根据设计需求或实际情况，确定需要绘制的断面位置，如建筑的基础、墙体、楼板等。

02根据断面位置，选择合适的断面形状，如矩形、圆形、多边形等。

03考虑断面的剖切方向和视图方向，确保断面图能够清晰地表达所需信息。

确定断面位置和形状绘制断面轮廓线和填充图案01使用绘图工具，如CAD软件，按照确定的断面形状和尺寸，绘制断面轮廓线。

02根据需要，选择合适的填充图案，如实体填充、网格填充等，以增强断面图的视觉效果和易读性。

建筑施工图的识图方法首先要了解建筑施工的制图方法及有关的标准，看图时应按一定的顺序进行。

建筑施工图的图纸一般较多，应该先看整体，再看局部；先宏观看图，在微观看。

具体步骤如下：1．初步识读建筑整体概况（1）看工程的名称、设计总说明：了解建筑物的大小、工程造价、建筑物的类型。

（2）看总平面图：看总平面图可以知道拟建建筑物的具体位置，以及与四周的关系。

具体的有周围的地形、道路、绿地率、建筑密度、日照间距或退缩间距等。

（3）看立面图：初步了解建筑物的高度、层数及外装饰等。

（4）看平面图：初步了解各层的平面图布置、房间布置等。

（5）看剖面图：初步了解建筑物各层的层高、室内外高差等。

2．进一步识读建筑图详细情况（1）识读底层平面图：识读底层平面图，可以知道轴线之间的尺寸、房间墙壁尺寸、门窗的位置等。

知道各空间的功能，如房间的用途、楼梯间、电梯间、走道、门厅入口等。

(2)识读标准层平面图：识读标准平面图，可以看出本层和上下层之间是否有变化，具体内容和底层平面图相似。

（3）识读屋顶平面图：识读屋顶平面图，可以看出屋顶的做法。

如屋顶的保温材料、防火做法等。

（4）识读剖面图：识读剖面图，首先要知道剖切位置。

剖面图的剖切位置一都是房间布局比较复杂的地方、如门厅、楼梯等，可以看出各层的层高、总高、室内外高差以及了解空间关系。

（5）识读立面图：从立面图上，可以了解建筑的外形、外墙装饰（如所用材料，色彩）、门窗、阳台、台阶、檐口等形状：了解建筑物的总高度和各部位的标高。

第一章结构施工图识读一。

、结构施工图概述（一）房屋结构与结构构件房屋建筑无论是何种类型，都是由各种不同用途的建筑配件和结构构件组成的。

结构构件起着“骨架”的作用，在整个房屋建筑中起着保证房屋安全可靠的作用。

这个“骨架”就称之为“房屋的结构”。

(二)建筑上常用结构形式1.按结构受力形式划分常见的有墙柱与梁板承重结构、框架结构、桁架结构等等结构形式。

2．按建筑的材料划分常见的有砖墙钢筋混凝土梁板结构（又称混合结构）、钢筋混凝土结构、钢结构等其他建筑材料结构等。

1一1.先看现场平面布置图,了解工程概况及周围建筑对本工程的影响;2.再看施工组织,大概了解工程的具体施工情况;3.看施工结构图和建筑图,两图结合看,整体了解工程概况;4.详细看施工图结合结构施工图集查看做法,建筑施工图结合建筑施工做法图集;5.结构图从轴线尺寸看,查看剪力墙、柱、梁、板等配筋是否有无前后出入,结构是否与建筑图相符;梁、板等原位标高是否正确,卫生间板面是否标注详细,沉降缝处的结构处理是否合适,楼梯的做法是否详细,各种洞口的详细做法;6.建筑图看每层的布置是否合理,非承重墙及承重墙的布置是否合理,梁、柱等布置是否美观,位置、尺寸与结构图是否一致,各种洞口有无遗漏;7.建筑做法是否合理,防水材料,涂料,瓷砖等二建筑图纸符号大全在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m 表示是门、c表示是窗;表示钢筋间距Φ表示钢筋型号,正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章;2、建筑设计图纸中,长度一般以mm为单位,有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合;“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法;没有打勾的,非该设计所采用的做法;3、如在建筑设计图中：“c20钢筋砼jl240400配4φ16络φ6200箍;”解读为：强度为c的钢筋混凝土结构的基础梁,宽240mm,高400mm,配4条直径16厘16mm螺纹的主钢筋,每间隔200mm箍一个直径6厘的钢筋长方形环络;长方形环络长约340--350mm,宽约180mm--190mm;4、如在建筑设计图中：“c20砼小柱240240配4φ12箍6200;”其中,“6200”为不规范标注,应为“φ6200”;解读为：强度为c20的钢筋混凝土结构的小梁,截面为长240mm,宽240mm,配4条直径12厘12mm螺纹的主钢筋,每间隔200mm 箍一个直径6厘钢筋的长方形络;小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度,因为圈梁与板面是浇筑在一起;5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖;“m5”表示水泥砂浆的强度等级,“mu10”表示贝灰砂砖的强度等级;mu10代表贝灰砂砖的抗压强度平均值≥10mpa;6、ql表示圈梁,圈梁的做法,通常用于砖混房屋建筑结构混合结构,即先砌墙,后用钢筋混凝土浇筑圈梁及板面;7、框架结构的做法,即先浇筑柱体,大梁、小梁、板面等;待拆掉模板后再砌墙体;8、根据质监的要求,可以要求承建方提供钢筋每批次的合格证,水泥每批次的合格证,mu10贝灰砂砖每批次的合格证,水泥砼的测试合格证;如何看懂建建筑图纸审查要点工程开工之前,需识图、审图,再进行图纸会审工作;如果有识图、审图经验,掌握一些要点,则事半功倍;现谈谈本人的识图、审图经验,供参考;识图、审图的程序是：熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方;一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼是商场还是宿舍了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、var script =2阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等;最后识读建筑说明,熟悉工程装修情况;二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸;检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线;识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致;熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等;识读下一层平面图尺寸时,检查与上一层有无不一致的地方;三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息；建施平面图、结施平面图上,一般也标有本层标高；梁表中,一般有梁表面标高；基础大样图、其它细部大样图,一般也有标高注明;通过这些施工图,可掌握工程的立面尺寸;正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度;审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸;检查立面图各楼层的标高是否与建施平面图相同,再检查建施的标高是否与结施标高相符;建施图各楼层标高与结施图相应楼层的标高应不完全相同,因建施图的楼地面标高是工程完工后的标高,而结施图中楼地面标高仅结构面标高,不包括装修面的高度,同一楼层建施图的标高应比结施图的标高高几厘米;这一点需特别注意,因有些施工图,把建施图标高标在了相应的结施图上,如果不留意,施工中会出错;熟悉立面图后,主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错,检查梯梁下竖向净空尺寸是否大于米,是否出现碰头现象；当中间层出现露台时,检查露台标高是否比室内低；检查厕所、浴室楼地面是否低几厘米,若不是,检查有无防溢水措施；最后与水电空调安装、设备工艺、第二次装修施工图相结合,检查建筑高度是否满足功能需要;四、检查施工图中容易出错的地方有无出错熟悉建筑工程尺寸后,再检查施工图中容易出错的地方有无出错,主要检查内容如下：1、检查女儿墙砼压顶的坡向是否朝内;2、检查砖墙下有梁否;3、结构平面中的梁,在梁表中是否全标出了配筋情况;4、检查主梁的高度有无低于次梁高度的情况;5、梁、板、柱在跨度相同、相近时,有无配筋相差较大的地方,若有,需验算;6、当梁与剪力墙同一直线布置时,检查有无梁的宽度超过墙的厚度;7、当梁分别支承在剪力墙和柱边时,检查梁中心线是否与轴线平行或重合,检查梁宽有无突出墙或柱外,若有,应提交设计处理;8、检查梁的受力钢筋最小间距是否满足施工验收规范要求,当工程上采用带肋的螺纹钢筋时,由于工人在钢筋加工中,用无肋面进行弯曲,所以钢筋直径取值应为原钢筋直径加上约2×1mm肋厚;9、检查室内出露台的门上是否设计有雨蓬,检查结构平面上雨蓬中心是否与建施图上门的中心线重合;10、当设计要求与施工验收规范有无不同;如柱表中常说明：柱筋每侧少于4根可在同一var cpro_psid ="u2572954"; var cpro_pswidth =966; var cpro_psheight =120;3截面搭接;但施工验收规范要求,同一截面钢筋搭接面积不得超过50%;11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处;12、单独基础系双向受力,沿短边方向的受力钢筋一般置于长边受力钢筋的上面,检查施工图的基础大样图中钢筋是否画错;五、审查原施工图有无可改进的地方主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见;1、从有利于工程施工的角度提出改进施工图意见①结构平面上会出现连续框架梁相邻跨度较大的情况,当中间支座负弯矩筋分开锚固时,会造成梁柱接头处钢筋太密,捣砼困难,可向设计人员建议：负筋能连通的尽量连通;②当支座负筋为通长时,就造成了跨度小梁宽较小的梁面钢筋太密,无法捣砼,可建议在保证梁负筋的前提下,尽量保持各跨梁宽一致,只对梁高进行调整,以便于面筋连通和浇捣砼;③当结构造型复杂,某一部位结构施工难以一次完成时,向设计提出：砼施工缝如何留置;④露台面标高降低后,若露台中间有梁,且此梁与室内相通时,梁受力筋在降低处是弯折还是分开锚固,请设计处理;2、从有利于建筑工程质量方面,提出修改施工图意见;①当设计天花抹灰与墙面抹灰相同为1：1：6混合砂浆时,可建议将天花抹灰改为1：1：4混合砂浆,以增加粘结力;②当施工图上对电梯井坑、卫生间沉池,消防水池未注明防水施工要求时,可建议在坑外壁、沉池水池内壁增加水泥砂浆防水层,以提高防水质量;3、从有利于建筑美观方面提出改善施工图①若出现露台的女儿墙与外窗相接时,检查女儿墙的高度是否高过窗台,若是,则相接处不美观,建议设计处理;②检查外墙饰面分色线是否连通,若不连通,建议到阴角处收口；当外墙与内墙无明显分界线时,询问设计,墙装饰延伸到内墙何处收口最为美观,外墙突出部位的顶面和底面是否同外墙一样装饰;③当柱截面尺寸随楼层的升高而逐步减小时,若柱突出外墙成为立面装饰线条时,为使该线条上下宽窄一致,建议对突出部位的柱截面不缩小;④当柱布置在建筑平面砖墙的转角位,而砖墙转角少于900,若结构设计仍采用方形柱,可建议根据建筑平面将方形改为多边形柱,以免柱角突出墙外,影响使用和美观; ⑤当电梯大堂前室左边有一框架柱突出墙面10～20cm时,检查右边柱是否出突出相同尺寸,若不是,建议修改成左右对称;按照“熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程的立面尺寸检查施工图中容易出错的部位有无出错检查有无需改进的地方”的程序和思路,会有计划、全面地展开识图、审图工作;一、箍筋表示方法：⑴φ10100/2002表示箍筋为φ10,加密区间距100,非加密区间距200,全为双肢箍;⑵φ10100/2004表示箍筋为φ10,加密区间距100,非加密区间距200,全为四肢箍;⑶φ82002表示箍筋为φ8,间距为200,双肢箍;⑷φ81004/1502表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150。
