探究凸透镜成像规律 实验报告

班级班级班级 姓名姓名姓名 时间时间时间一、课前预习：1、了解下列与透镜有关的光学名词的物理意义。

焦点焦点 焦距焦距焦距物距物距 像距像距像距实像实像 虚像虚像虚像2、了解估测凸透镜焦距的简易方法。

、了解估测凸透镜焦距的简易方法。

将凸透镜正对太阳光，用纸板接收经镜头折射后的光斑，当纸板上得到一个最小最亮的光斑时，这个光斑就是这个凸透镜的____________________，测出光斑到，测出光斑到，测出光斑到_________________________________之间的距离，就大约是之间的距离，就大约是焦距。

焦距。

二、实验目的：1、通过观察和实验，加深对实像和虚像的认识，收集有关凸透镜成像规律的数据和资料2、观察凸透镜成像的有关现象和收集实验数据，并从中归纳出凸透镜成像的规律 三、实验原理（略）（略）四、实验器材：凸透镜凸透镜 蜡烛蜡烛蜡烛 光具座光具座光具座 光屏光屏光屏五、实验步骤1、估测凸透镜焦距、估测凸透镜焦距 f = cm f = cm2、收集凸透镜成像规律的有关实验数据（完成表格一）3、归纳出凸透镜成像的规律、归纳出凸透镜成像的规律 六、注意事项1、实验时，将有关器材放置在水平桌面上，应使蜡烛、凸透镜、光屏在同一条直线上，并使蜡焰、凸透镜、光屏三者的中心大致在同一高度。

2、怎样找像：当成实像时，移动光屏，使光屏上得到最清晰的像时，光屏的位置才是像的位置表格一：成实像时（表格一：成实像时（f= cm f= cm f= cm））物距与焦 距的关系 物距 u/cm 像的性质 像距与焦距的关系应用 正倒 大小 虚实 u>2fu>2fu=2f2f>u>f 2f>u>fu=fu<fu<f物理实验报告探究探究凸透镜成像凸透镜成像的规律年级七、几个探究活动1、成实像时固定凸透镜不动分别把蜡烛靠近透镜和远离透镜，观察物距和像距的变化情况，及像的大小变化。

凸透镜的成像规律实验报告凸透镜的成像规律实验报告引言：凸透镜是一种常见的光学元件，具有广泛的应用。

在本次实验中，我们将研究凸透镜的成像规律。

通过实验，我们可以深入了解凸透镜的特性和成像原理，为日后的光学实践打下基础。

实验目的：1. 研究凸透镜的成像规律；2. 掌握凸透镜的焦距测量方法；3. 验证凸透镜成像公式。

实验器材：1. 凸透镜；2. 光源；3. 屏幕；4. 尺子；5. 直尺。

实验步骤：1. 将凸透镜固定在透镜架上，并保持透镜与光源之间的距离不变。

2. 调整光源位置，使光线平行射向凸透镜。

3. 在凸透镜的另一侧放置屏幕，并移动屏幕位置，寻找到最清晰的像。

4. 测量凸透镜与屏幕之间的距离，并记录下来。

5. 重复以上步骤，改变光源到透镜的距离，记录不同的成像距离。

实验结果：通过实验测量，我们得到了不同光源到透镜的距离下的成像距离。

根据这些数据，我们可以绘制成像距离与物距的图表。

通过图表的分析，我们可以得到凸透镜的焦距，并验证凸透镜成像公式。

讨论：在实验过程中，我们发现成像距离与物距之间存在一定的关系。

根据凸透镜成像公式：1/f = 1/v - 1/u，其中f为焦距，v为成像距离，u为物距。

通过实验数据的分析，我们可以利用这个公式计算焦距。

并且，我们可以得出结论：当物距无穷大时，成像距离等于焦距；当物距等于焦距时，成像距离为无穷大；当物距小于焦距时，成像距离为正；当物距大于焦距时，成像距离为负。

结论：通过本次实验，我们深入了解了凸透镜的成像规律。

我们通过测量和分析，验证了凸透镜成像公式，并得到了凸透镜的焦距。

这个实验为我们今后的光学实践提供了基础，也拓宽了我们对光学原理的理解。

实验的局限性：在实验中，我们假设了光线是平行的，并且忽略了透镜的形状和材料的影响。

这些假设可能会对实验结果产生一定的影响。

此外，由于实验条件的限制，我们只能在有限的范围内进行实验，可能无法得到更全面的数据。

建议：为了更准确地研究凸透镜的成像规律，我们可以进一步改进实验方法。

实验报告：凸透镜成像规律
姓名：班级：实验日期：年月日
同组人姓名
实验目的：
1．观察凸透镜成缩小实像、放大实像、虚像的条件；
2．距的变化引起像的大小和像距的变化。

实验器材：
光具座、蜡烛、凸透镜(f=10cm)、光屏、火柴
实验步骤：
(凸透镜焦距 f =10cm)
1．凸透镜固定在光具座的中央，蜡烛和光屏放在凸透镜的两侧。

点燃蜡烛，使火焰、透镜光屏的中心在同一高度；
2．将蜡烛放在离凸透镜尽量远的位置，移动光屏直到光屏上出现边缘清晰的蜡烛的像为止；记录下蜡烛到凸透镜的距离、像的大小和倒正；
3．将蜡烛向凸透镜移近一段距离，重复上述操作，直到不能在屏上得到蜡烛的像；
4．继续把蜡烛向凸透镜靠近，试着用眼睛观察像在何处像是怎样的
实验数据：
实验结论：凸透镜成像的几种情况：
延伸探究：
1、像的上下左右有何变化
2、物距越远，像距怎样变，像怎样变
2、用一张不透明的纸放在凸透镜和蜡烛之间，观察像有何变化。

探究凸透镜成像规律实验报告
班级姓名成绩
【实验目的】探究凸透镜成像的规律
【实验器材】光具座/ 蜡烛/ 凸透镜/ 光屏/ 火柴
【实验步骤】
1．将凸透镜的位置固定在光具座刻度尺的40cm处，蜡烛和光屏分居凸透镜两侧，并调节三者高度，使烛焰中心，凸透镜中心，光屏中心在同一高度上，目的是：使烛焰的像能成在光屏的中间。

2、把蜡烛放置距凸透镜40cm的地方，在光具座上移动光屏，直到光屏出现明亮、清晰的像为止，观察所成像的特点，并记录物距、像距和成像特点。

3、把蜡烛移近凸透镜，使物距等于30cm, 25cm，20cm，18cm, 15cm，重复步骤2。

4、使物距u=f=10cm，观察成像情况，并将结果记入表格。

5、使物距u=5cm，观察成像情况，并将结果记入表格。

移动透镜，观察像的变化。

6．实验完成后熄灭蜡烛并整理仪器。

【进行实验和收集证据】
【根据实验数据得出如下规律】:
①_____ ___是成实像与虚像的分界点，____ ____是成放大像与缩小像的分界点。

②实像都是____ ___（填倒立与正立），且物与像在透镜的_____ ___（同侧与两侧）；
虚像都是______ _____，且物与像在透镜的_______ ___。

③成实像时，物体靠近透镜，像____ ___透镜，且像的大小变____ ____。

成实像时，物体远离透镜，像____ ___透镜，且像的大小变____ ____。

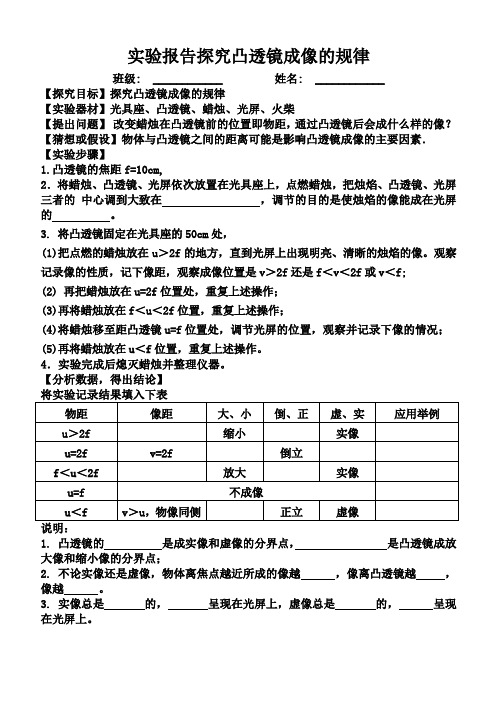

实验报告探究凸透镜成像的规律
班级: ____________ 姓名: ____________
【探究目标】探究凸透镜成像的规律
【实验器材】光具座、凸透镜、蜡烛、光屏、火柴
【提出问题】改变蜡烛在凸透镜前的位置即物距，通过凸透镜后会成什么样的像？【猜想或假设】物体与凸透镜之间的距离可能是影响凸透镜成像的主要因素．【实验步骤】
1.凸透镜的焦距f=10cm,
2．将蜡烛、凸透镜、光屏依次放置在光具座上，点燃蜡烛，把烛焰、凸透镜、光屏三者的中心调到大致在，调节的目的是使烛焰的像能成在光屏的。

3. 将凸透镜固定在光具座的50cm处，
(1)把点燃的蜡烛放在u＞2f的地方，直到光屏上出现明亮、清晰的烛焰的像。

观察
记录像的性质，记下像距，观察成像位置是v＞2f还是f＜v＜2f或v＜f;
(2) 再把蜡烛放在u=2f位置处，重复上述操作；
(3)再将蜡烛放在f＜u＜2f位置，重复上述操作；
(4)将蜡烛移至距凸透镜u=f位置处，调节光屏的位置，观察并记录下像的情况；
(5)再将蜡烛放在u＜f位置，重复上述操作。

4．实验完成后熄灭蜡烛并整理仪器。

【分析数据，得出结论】
1. 凸透镜的是成实像和虚像的分界点，是凸透镜成放大像和缩小像的分界点；
2. 不论实像还是虚像，物体离焦点越近所成的像越，像离凸透镜越，像越。

3. 实像总是的，呈现在光屏上，虚像总是的，呈现在光屏上。

八年级物理实验报告-凸透镜成像实验报告八年级物理学生实验报告：探究凸透镜成像规律实验目的：1.了解实验的过程；2.掌握凸透镜成像规律。

实验器材：凸透镜、光具座、蜡烛、光屏。

提出问题：改变蜡烛在凸透镜前的位置即物距，通过凸透镜后会成什么样的像？猜想或假设：通过凸透镜后会成虚像或实像，大小和方向取决于物距和焦距之间的关系。

设计实验：1.组装仪器材料，并进行共轴调节，使烛焰中心、凸透镜中心和光屏中心在同一条直线上。

共轴调节的目的是使烛焰的像能够成在光屏的中间。

2.将蜡烛固定在光具座40cm处，多次改变蜡烛的位置（物距），移动光屏，使光屏上成清晰的像，并记录对应的像距和像的性质。

3.尝试将蜡烛与凸透镜的距离分别设为20cm和10cm，观察成像的情况。

4.实验完成后熄灭蜡烛并整理仪器。

进行实验和收集证据：凸透镜焦距f=10cm物距u/cm 像距v/cm 像的性质U>2f 20 虚像，倒立，缩小U=2f 20 等大实像2f>u>f 20 实像，倒立，放大U=f 20 不成像U<f 20 实像，正立，放大2f＞v＞f 10 倒立，缩小v=2f 20 倒立，等大倒立，不成像2f＞u＞f 10 实像，正立，放大U=f 10 放大，虚像U﹤f 10 放大，虚像分析和论证：根据实验结果，可以得到凸透镜成像规律，即物距和像距之间的关系决定了成像的性质。

当物距大于2倍焦距时，成像为虚像，倒立，缩小；当物距等于2倍焦距时，成像为等大实像；当焦距小于物距小于2倍焦距时，成像为实像，倒立，放大；当物距等于焦距时，不成像；当物距小于焦距时，成像为实像，正立，放大，且成像距离变大。

进一步探究：1.当烛焰通过凸透镜在光屏上成一实像时，如果用手或其它不透明的物体挡住透镜的上半部（或下半部、左半部、右半部），可能会影响像的大小和位置，需要进一步实验验证。

2.当物体移近透镜时，光屏应该向透镜靠近，当物体远离透镜时，光屏应该远离透镜。

“探究凸透镜成像的规律”实验报告【提出问题】凸透镜成的像的虚实、大小、正倒跟物距有什么关系?【设计实验】光具座、蜡烛、凸透镜(f=10cm)、光屏、火柴【进行实验】(各组按步骤去探究成像规律,比一比哪一组能最快得出正确结论)1.把蜡烛放在较远处,使物距u>2f,调整光屏到凸透镜的距离,使烛焰在屏上成清晰的实像,观察实像的大小和正倒.记下物距u和像距v(此步骤做两次)2.把蜡烛向凸透镜移近,使物距在2f和f之间,即f<u<2f,重复以上操作,进行观察并记下物距u和相距v.(此步骤做两次)3.继续移近蜡烛,使物距u<f,调整光屏的位置,看能否在屏上找到像.如果不能,试着观察到蜡烛的像,观察一下是实像还是虚像?并观察像的大小和正倒.记下物距u和像距v(像距只需估测)(此步骤做两次)4.把蜡烛从距凸透镜较远处逐渐移近透镜,同时移动光屏保证屏上的像清晰,注意观察像的大小、正倒以及像距的大小,看有什么规律.1.像的虚实:当物体放在______________时,凸透镜成实像,当物体放在_____________时,凸透镜成虚像.2.像的大小:当物体放在______________时,凸透镜成的像是缩小的实像.当物体放在_______________时,凸透镜成的像是放大的实像._____缩小的实像(填“有”或“没有”)3.像的正倒:凸透镜所成的像_________正立的实像,___________倒立的虚像.(填“有”或“没有”)4.当物体逐渐向凸透镜移近时,物体所成的像逐渐_______,像离凸透镜的距离逐渐_______(填“变大”或“变小”)【实验思考】查看上表的数据,凸透镜成放大的实像时,物距跟像距相比,哪个比较大?成缩小的实像时,物距跟像距相比,哪个比较大?由此可以得出什么结论?“探究凸透镜成像的规律”实验报告【提出问题】凸透镜成的像的虚实、大小、正倒跟物距有什么关系?【设计实验】光具座、蜡烛、凸透镜(f=10cm)、光屏、火柴【进行实验】(各组按步骤去探究成像规律,比一比哪一组能最快得出正确结论)1.把蜡烛放在较远处,使物距u>2f,调整光屏到凸透镜的距离,使烛焰在屏上成清晰的实像,观察实像的大小和正倒.记下物距u和像距v(此步骤做两次)2.把蜡烛向凸透镜移近,使物距在2f和f之间,即f<u<2f,重复以上操作,进行观察并记下物距u和相距v.(此步骤做两次)3.继续移近蜡烛,使物距u<f,调整光屏的位置,看能否在屏上找到像.如果不能,试着观察到蜡烛的像,观察一下是实像还是虚像?并观察像的大小和正倒.记下物距u和像距v(像距只需估测)(此步骤做两次)4.把蜡烛从距凸透镜较远处逐渐移近透镜,同时移动光屏保证屏上的像清晰,注意观察像的大小、正倒以及像距的大小,看有什么规律.1.像的虚实:当物体放在______________时,凸透镜成实像,当物体放在_____________时,凸透镜成虚像.2.像的大小:当物体放在______________时,凸透镜成的像是缩小的实像.当物体放在_______________时,凸透镜成的像是放大的实像._____缩小的实像(填“有”或“没有”)3.像的正倒:凸透镜所成的像_________正立的实像,___________倒立的虚像.(填“有”或“没有”)4.当物体逐渐向凸透镜移近时,物体所成的像逐渐_______,像离凸透镜的距离逐渐_______(填“变大”或“变小”)【实验思考】查看上表的数据,凸透镜成放大的实像时,物距跟像距相比,哪个比较大?成缩小的实像时,物距跟像距相比,哪个比较大?由此可以得出什么结论?1。

凸透镜成像实验报告实验目的，通过凸透镜成像实验，观察凸透镜成像规律，掌握凸透镜成像的基本原理和方法。

实验仪器，凸透镜、物体、屏幕、尺子、光源等。

实验原理，凸透镜成像是光学成像的基本原理之一。

当凸透镜放置在物体和屏幕之间时，凸透镜会将经过它的光线聚焦在一点上，形成实际或虚拟的倒立或正立的像。

成像规律遵循光线追迹法则，根据物距、像距、焦距的关系可以确定成像位置和成像大小。

实验步骤：1. 准备实验仪器和材料，确保凸透镜表面清洁无瑕疵。

2. 将凸透镜放置在光源前方，调整光源位置，使光线尽可能垂直射向凸透镜。

3. 在凸透镜的物距一侧放置一个物体，如一支蜡烛或一个小箭头。

4. 在凸透镜的像距一侧放置一个屏幕，调整屏幕位置，使其能够清晰地接收凸透镜成像后的光线。

5. 移动屏幕，观察物体在屏幕上的成像情况，记录下物距、像距、焦距等数据。

6. 更换不同的物体和调整凸透镜位置，重复实验步骤，得出准确的成像规律。

实验结果：通过实验观察和记录，我们得出了凸透镜成像的一些规律：1. 当物体距离凸透镜焦点的距离大于焦距时，凸透镜成像为实际、倒立、缩小的实像。

2. 当物体距离凸透镜焦点的距离等于焦距时，凸透镜成像为无穷远处的虚像。

3. 当物体距离凸透镜焦点的距离小于焦距时，凸透镜成像为虚像、正立、放大的虚像。

实验结论：凸透镜成像实验结果表明，凸透镜成像规律符合光学成像的基本原理。

通过实验，我们掌握了凸透镜成像的方法和规律，对光学成像有了更深入的理解。

实验中还发现了一些误差和不确定因素，需要在后续实验中进一步探讨和验证。

同时，我们还可以通过调整凸透镜的位置、光源的亮度等因素，进一步研究凸透镜成像的规律和特性。

总之，凸透镜成像实验是光学实验中的重要内容，通过实验我们不仅可以理论知识，还可以培养实验操作能力和科学研究精神。

希望通过这次实验，大家能对凸透镜成像有更深入的了解，为今后的学习和科研打下坚实的基础。

凸透镜成像规律实验报告凸透镜成像规律实验报告引言：光学是研究光的传播和相互作用规律的学科，而成像规律则是光学中的重要内容之一。

凸透镜是光学实验中常见的一个器件，通过凸透镜的使用可以实现对光线的聚焦和成像。

本实验旨在通过凸透镜的成像规律，探究光的传播和成像原理。

实验目的：1. 理解凸透镜的基本原理和成像规律；2. 通过实验验证凸透镜的成像规律。

实验器材：1. 凸透镜；2. 光源；3. 屏幕；4. 直尺；5. 实验台。

实验步骤：1. 将凸透镜放置在实验台上，并调整其位置，使其垂直于光源和屏幕；2. 将光源与凸透镜之间的距离固定，并调整光源的位置，使光线射向凸透镜的中心；3. 在凸透镜的另一侧放置屏幕，并调整屏幕的位置，使其与凸透镜的光轴重合；4. 通过移动屏幕，观察在不同位置上的成像情况，并记录相关数据。

实验结果：在实验过程中，我们观察到以下现象：1. 当屏幕与凸透镜的距离较远时，成像位置较近凸透镜；2. 当屏幕与凸透镜的距离较近时，成像位置较远凸透镜；3. 当屏幕与凸透镜的距离等于凸透镜的焦距时，成像位置位于无穷远处。

实验分析：根据实验结果，我们可以得出以下结论：1. 凸透镜成像的规律是，光线经过凸透镜后，会聚到一点或发散出去，形成实像或虚像；2. 当光线与凸透镜平行时，经过凸透镜后会聚到焦点上，形成实像；3. 当光线从焦点射入凸透镜时，经过凸透镜后呈现平行光线状，形成无穷远处的虚像；4. 当光线从凸透镜中心射入时，经过凸透镜后呈现直线状，形成实像。

实验结论：通过本次实验，我们验证了凸透镜的成像规律，得出以下结论：1. 凸透镜能够实现对光线的聚焦和成像；2. 凸透镜的成像规律是光线经过凸透镜后会聚到一点或发散出去，形成实像或虚像；3. 凸透镜的成像位置与凸透镜与屏幕的距离有关，距离较远时成像位置较近凸透镜，距离较近时成像位置较远凸透镜，距离等于焦距时成像位置位于无穷远处。

实验意义：凸透镜成像规律是光学中重要的基础知识，对于理解光的传播和相互作用规律具有重要意义。
