直显秤使用说明书2008年10月一、概述OCS系列直显电子吊秤由吊挂件、高精度传感器、A/D转换器、显示器、及遥控器组成。

为了使您能正确操作本产品并能充分发挥本产品性能，请你在使用前仔细阅读使用说明书并妥善保存，以备参考。

本产品具有以下特点：★外型美观，体积小，重量轻，挂秤取秤方便；★采用高精度传感器和A/D转换器，长期稳定性好；★超长待机，充足电可连续工作60小时；★欠电提示及自动休眠，当电池电量低于15%时，显示会每10秒闪烁一次同时显示亮度降低，当严重欠电时，秤体会自动进入休眠状态；★可设置显示低亮度，可使电池工作时间延长一倍。

二、主要技术指标★使用温度范围：－10℃～＋50℃★相对湿度：≤90％RH★字高:30mm/5位★安全超载：150%F.S★破坏超载：200%F.S★读数稳定性：<10s★准确度等级：3级第1页三、基本操作说明★秤体开关机键当为关机时，按此键开机；当为开机时，短按此键，执行置零操作；当为开机时，长按此键，执行关机操作；★设置分度值功能：可将分度值修改成 2e,e,0.5e，当为5吨秤时，可选择5公斤，2公斤，1公斤，默认值为2公斤；操作：开机显示0～9自检，长按“A”键3秒，显示当前分度值，再按“A”键循环选择，正确选择后，短按秤体开关键确认，按“D”键直接退出。

注：0.2e分度值：加载状态下，AB键进入标定，再按B键，再按D键即可。

★设置比例值功能：修改比例值；操作：开机显示0～9自检，长按“B”键3秒，显示当前比例值，按“A”当前闪烁位加1，按“B”键当前闪烁位减位，按“C”键闪烁位移动一位，修改完成后，短按秤体开关键确认，按“D”键直接退出。

★查看超载记录操作：开机显示0～9自检，长按“C”键3秒，首先显示超载总次数两秒，然后黑屏一秒，然后依次显示超载记录最后10，不足10次，按实际次数显示，每个记录显示2秒，然后黑屏1秒。

在超载记录显示期间，按任意键退出，返回到正常称重状态。

OCS-XC-A使用说明书USER MANUAL电子吊秤CRANE SCALE上海香川电子衡器有限公司SHANGHAI XIANCHUAN TECHNOLOGY CO., LTD.地址：上海市松江区沈砖公路5599号售后服务电话：137****5930************传真：************E-mail:************.com邮编：201615H t t p:///目录一、概述二、主要技术性能和指标三、按键功能说明四、一般操作五、充电须知及方法六、使用注意事项七、标定方法八、二级菜单中的功能设置九、附图十、选购件十一、常见错误信息及故障判断一概述OCS-XC-A系列直视式电子吊秤以可靠先进的硬件电路和科学的软件相结合。

采用AT系列单片微处理器、高速高精度A/D转换技术，经专家设计摇晃补偿电路，快速精准稳定。

具备极强的抗干扰能力，可广泛应用于商贸结算、工矿企业及仓储码头等多种计量场合。

二主要技术性能和指标产品执行标准 GB/T11883-2002准确度等级国家标准Ⅲ级置零范围 100%最大称量读数稳定时间≤10秒最大安全载荷 150%最大称量显示屏（数码显示）超高亮30mm字高5位红色LED数码显示（液晶显示） 40mm字高，5位带背光的LCD液晶显示旋转 360度旋转式安全吊钩设计，使用方便工作环境温度 -25℃——+55℃环境温度（计量考核范围） -10℃——+40℃环境湿度 30%——90%RH自动关机吊秤显示零点静置30分钟或电量严重不足时将自动关机内部充电保护电路增强电池效能，延长电池寿命外壳铝合金制造防锈、抗静电、重量轻按键防碰撞设计延长按键寿命具有开/关，暂留，感量切换、归零等功能三秤体按键功能说明1.［暂留］键：按此键，可保留当前的重量数值，且显示屏下方暂留灯亮；显示值闪烁，再按此键，即取消暂留功能。

2.［感量切换］键：按此键，可在出厂分度值和精确度更好的可选分度值之间切换。

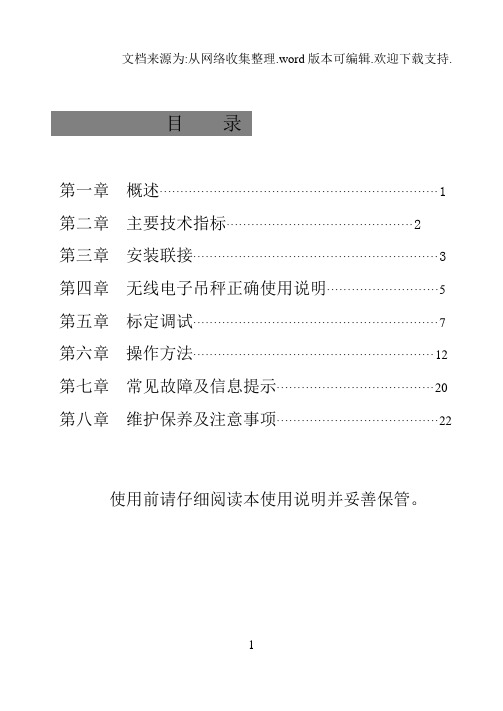

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.目录第一章概述 (1)第二章主要技术指标 (2)第三章安装联接 (3)第四章无线电子吊秤正确使用说明 (5)第五章标定调试 (7)第六章操作方法 (12)第七章常见故障及信息提示 (20)第八章维护保养及注意事项 (22)使用前请仔细阅读本使用说明并妥善保管。

1第一章概述万准公司生产的无线吊秤称重显示器, 采用MCS-52系列单片微处理器、高速高精度24位Sigma-Delta A/D 转换器以及高抗晃动滤波技术，结合现代无线电技术, 具有很高的可靠性，良好的精度和完善的软件功能。

本显示器适用于无线传输式电子吊钩秤。

特点1、仪表由秤体的A/D发射盒和体积小巧非常适合便携使用的显示器组成。

2、全钢结构外壳,耐撞击,抗电磁干扰能力强。

3、特有的抗晃动数字滤波新技术，使吊秤重量显示更稳定。

4、新研究的误码处理新技术，使数据传输准确、可靠无误码。

5、使用5V/10mW发射功率模块，在无阻挡的环境下测试最大传输距离520m。

传输频率为433MHz，有32个频点可以选择。

6、采用工业级芯片制造，可以在-40～+85℃的环境下使用。

7、吊秤用6V电池供电⑴A/D发射盒（接1只传感器）耗电67mA⑵F1+显示器（不打印时）耗电80mA⑶传感器供桥电压为5V，可以接10个350Ω传感器。

8、采用背光液晶显示，白天晚上清晰可见。

同时带有电池电量显示功能，及时提醒用户充电。

9、能贮存多达2666次称重记录，可查询贮存的称重记录。

10、具有设皮和去皮功能，累计显示和累计打印功能。

11、内置EPSON M-150微型打印机，有多种打印设置功能。

12、配有RS-232C和20mA电流环串行通讯接口。

可接计算机和大屏幕显示器。

13、多种错误信息提示功能。

14、具有高可靠的数据断电保护功能及万年历时钟功能。

15、7.2V开关电源充电（带指示灯），充满自动停止充电。

第二章主要技术指标●输入信号范围：-15mV~18m V●A/D转换速率：100次/S●A/D转换分辨数：100万●非线性：≤0.01% F·S·●零点温漂：≤0.1μV/℃●满量程温度系数： 5ppm/℃●最小分辨率： 0.1μV/d●传感器供桥电压： DC5V●无线电频率433MHZ有32个频点可选●无线传送距离无阻挡时不小于450m●串行通讯接口： RS-232和20mA电流环●波特率： 1200、2400、4800、9600bps可选●显示器充电一次待机工作时间≤50h（配串行通讯接口时）●工作温度： -40～+85℃●电源： DC6V电池●外形尺寸： 260×185×55 mm第三章万准吊秤安装联接一、秤体A/D发射盒接口定义如下二、便携式显示器接口1、 RS-232C串行通讯接口和20mA电流环串行通讯接口采用DB-9芯针连接器，其针位定义如下：⑴连续发送称重值⑵波特率：1200、2400、4800、9600bps可选⑶串行通讯的数据格式10位：1位起始位（0），8位数据位（D0～D7），1位停止位（1）⑷串行通讯发送的重量数据为ASCII码，每次发送12个字节。

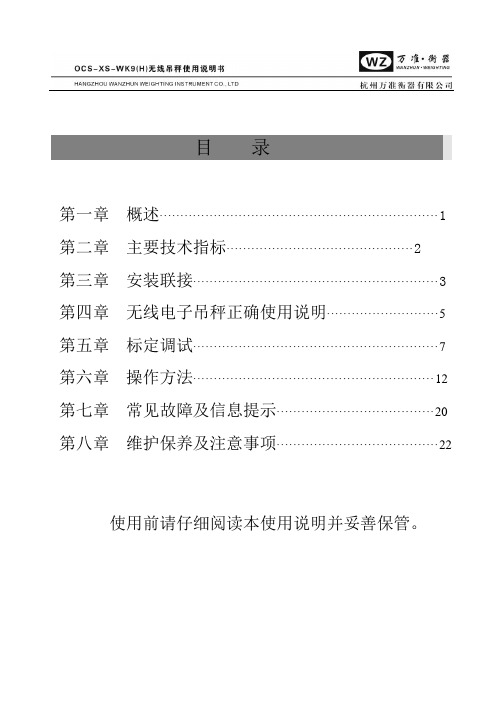

目录第一章概述 (1)第二章主要技术指标 (2)第三章安装联接 (3)第四章无线电子吊秤正确使用说明 (5)第五章标定调试 (7)第六章操作方法 (12)第七章常见故障及信息提示 (20)第八章维护保养及注意事项 (22)使用前请仔细阅读本使用说明并妥善保管。

第一章概述••• 万准公司生产的无线吊秤称重显示器, 采用MCS-52系列单片微处理器、高速高精度24位Sigma-Delta A/D 转换器以及高抗晃动滤波技术，结合现代无线电技术, 具有很高的可靠性，良好的精度和完善的软件功能。

本显示器适用于无线传输式电子吊钩秤。

特点1、仪表由秤体的A/D发射盒和体积小巧非常适合便携使用的显示器组成。

2、全钢结构外壳,耐撞击,抗电磁干扰能力强。

3、特有的抗晃动数字滤波新技术，使吊秤重量显示更稳定。

4、新研究的误码处理新技术，使数据传输准确、可靠无误码。

5、使用5V/10mW发射功率模块，在无阻挡的环境下测试最大传输距离520m。

传输频率为433MHz，有32个频点可以选择。

6、采用工业级芯片制造，可以在-40～+85℃的环境下使用。

7、吊秤用6V电池供电⑴A/D发射盒（接1只传感器）耗电67mA⑵F1+显示器（不打印时）耗电80mA⑶传感器供桥电压为5V，可以接10个350Ω传感器。

8、采用背光液晶显示，白天晚上清晰可见。

同时带有电池电量显示功能，及时提醒用户充电。

9、能贮存多达2666次称重记录，可查询贮存的称重记录。

10、具有设皮和去皮功能，累计显示和累计打印功能。

11、内置EPSON M-150微型打印机，有多种打印设置功能。

12、配有RS-232C和20mA电流环串行通讯接口。

可接计算机和大屏幕显示器。

13、多种错误信息提示功能。

14、具有高可靠的数据断电保护功能及万年历时钟功能。

15、7.2V开关电源充电（带指示灯），充满自动停止充电。

第二章主要技术指标●输入信号范围：-15mV~18m V●A/D转换速率：100次/S●A/D转换分辨数：100万●非线性：≤0.01% F·S·●零点温漂：≤0.1μV/℃●满量程温度系数： 5ppm/℃●最小分辨率： 0.1μV/d●传感器供桥电压： DC5V●无线电频率 433MHZ有32个频点可选●无线传送距离无阻挡时不小于450m●串行通讯接口：RS-232和20mA电流环●波特率： 1200、2400、4800、9600bps可选●显示器充电一次待机工作时间≤50h（配串行通讯接口时）●工作温度： -40～+85℃●电源： DC6V电池●外形尺寸： 260×185×55 mm第三章万准吊秤安装联接一、秤体A/D发射盒接口定义如下二、便携式显示器接口1、 RS-232C串行通讯接口和20mA电流环串行通讯接口采用DB-9芯针连接器，其针位定义如下：⑴连续发送称重值⑵波特率：1200、2400、4800、9600bps可选⑶串行通讯的数据格式10位：1位起始位（0），8位数据位（D0～D7），1位停止位（1）⑷串行通讯发送的重量数据为ASCII码，每次发送12个字节。

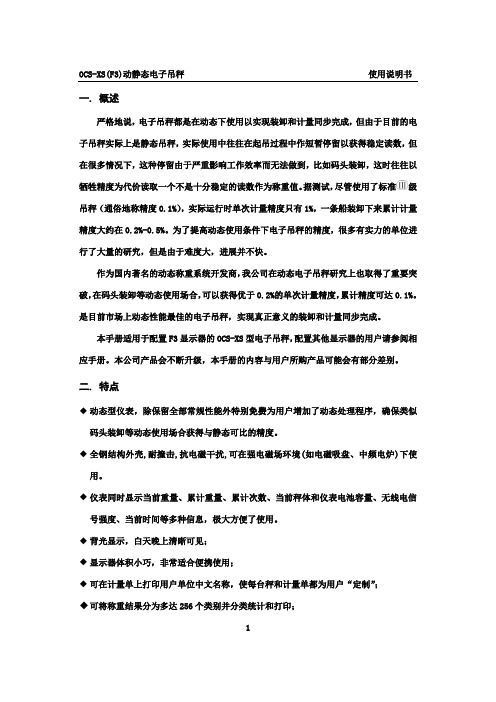

一. 概述严格地说，电子吊秤都是在动态下使用以实现装卸和计量同步完成，但由于目前的电子吊秤实际上是静态吊秤，实际使用中往往在起吊过程中作短暂停留以获得稳定读数，但在很多情况下，这种停留由于严重影响工作效率而无法做到，比如码头装卸，这时往往以牺牲精度为代价读取一个不是十分稳定的读数作为称重值。

据测试，尽管使用了标准级吊秤（通俗地称精度0.1%），实际运行时单次计量精度只有1%，一条船装卸下来累计计量精度大约在0.2%-0.5%。

为了提高动态使用条件下电子吊秤的精度，很多有实力的单位进行了大量的研究，但是由于难度大，进展并不快。

作为国内著名的动态称重系统开发商，我公司在动态电子吊秤研究上也取得了重要突破，在码头装卸等动态使用场合，可以获得优于0.2%的单次计量精度，累计精度可达0.1%。

是目前市场上动态性能最佳的电子吊秤，实现真正意义的装卸和计量同步完成。

本手册适用于配置F3显示器的OCS-XS型电子吊秤，配置其他显示器的用户请参阅相应手册。

本公司产品会不断升级，本手册的内容与用户所购产品可能会有部分差别。

二. 特点◆动态型仪表，除保留全部常规性能外特别免费为用户增加了动态处理程序，确保类似码头装卸等动态使用场合获得与静态可比的精度。

◆全钢结构外壳,耐撞击,抗电磁干扰,可在强电磁场环境(如电磁吸盘、中频电炉)下使用。

◆仪表同时显示当前重量、累计重量、累计次数、当前秤体和仪表电池容量、无线电信号强度、当前时间等多种信息，极大方便了使用。

◆背光显示，白天晚上清晰可见；◆显示器体积小巧，非常适合便携使用；◆可在计量单上打印用户单位中文名称，使每台秤和计量单都为用户“定制”；◆可将称重结果分为多达256个类别并分类统计和打印；1◆内置汉字打印机，打印完备的计量单；◆可按日期及类别分类打印报表；◆可存储多达2730次称重记录；◆可选择中英文二种打印文本◆可选择kg和lb二种计量单位◆精确的内部时钟和日历。

◆自动关电，当秤体静止达1小时时自动关闭秤体电源。

OCS-10Fg-XS无线数传电子吊秤安全操作规程SX/Z-04-014/9-2010 一、电子吊秤安全操作规程吊秤操作人员及行车工、起重工在使用吊秤之前应仔细阅读并严格遵循下列操作规程：1.使用前应仔细检查吊秤的吊钩、卸扣或吊环等承力部件，以及吊具、钢丝绳、圆环等起重附件。

当发现任何明显的变形、缺陷或过度磨损时，严禁操作吊秤。

否则可能造成人员伤害或设备损坏。

2.使用前应检查吊秤吊钩保险扣是否齐备、完好。

如有损坏或不齐备，严禁操作吊秤。

否则可能造成人员伤害或设备损坏。

3.严禁超载。

无论在何种情况下，不得吊挂大于吊秤最大秤量或起重机、吊具、钢丝绳、圆环链等额定载荷的重物。

否则可能造成人员伤害或设备损坏。

4.起吊被称重物之前，应确保吊具、钢丝绳、圆环链等处于吊秤吊钩的中心部位，并且保险扣已经合上。

5.只有行车工和起重工分别就位后，才允许吊秤吊挂重物；同时尽可能地降低载荷悬挂高度，把潜在危险降到最低。

吊秤吊挂重物过程中，操作人员应集中注意力，一旦出现意外，应随时停止作业。

6.应确保被称重物悬挂安全可靠，被称重物上无松散或易脱落的物体。

严禁在钢丝绳、圆环链等索具松动时提升重物。

7.起重机应垂直起吊、平稳运行。

严禁偏载、斜拉、侧拉或突然加载。

否则可能造成人员伤害或设备损坏。

8.严禁将吊秤及被称重物从人或设备上方通过。

严禁非相关人员进入或接近吊秤工作区。

9.提升运输操作：吊秤吊钩移至被称重物上方，降低高度，在接近被称重物时，应减慢下降速度，直至能挂上被称重物时停止。

用吊索挂入被称重物后，吊索应与吊秤吊钩垂直中心线重合。

保险扣合上后，慢慢地提升吊秤直至吊索收紧，确认吊钩安全可靠后方可平稳起吊。

10.吊秤不用时请卸下所有的钢丝绳、圆环链等吊具，并将吊秤放下，妥善安置在专用小车上。

二、便携式无线中文仪表安全操作规程1.系统启动空秤时，先按下秤体上的“电源开关”，电源指示灯亮，表明秤体内电气部分开始工作，30秒后，再给仪表通电，按仪表上的“开关”键，仪表在自检完毕后进入称重状态。

目录第一章仪表简介一、概述 (1)二、技术性能 (1)第二章称重模块的接口定义一、直示式称重模块接口定义 (2)二、无线式称重模块接口定义 (2)三、手持式无线仪表接口定义 (2)第三章标定调试一、参数设置 (3)二、重量标定 (5)三、补偿标定 (6)四、修改标率 (7)第四章特殊功能一、无线信道和地址的显示 (8)二、无线信道的搜索 (8)三、无线信道和地址的修改 (8)第五章操作使用一、按键说明 (9)二、注意事项 (9)第六章电子吊秤正确使用方法…………………………….. .10第七章国家标准ＧＢ／Ｔ１１８８３－２００２ (13)敬请您在操作使用本仪表之前，认真仔细地阅读本使用说明书，谢谢您的合作！第一章仪表简介一、概述万准吊秤 OCS-WY手持无线仪表是直示式电子吊秤和无线电子吊秤的手持式操作控制显示器。

具有无线通讯可靠性高、操作使用简单方便和省电等特点。

特别适用于我司各种电子吊秤。

所有电子元件均使用工业级元件，确保在恶劣环境下能正常工作。

二、技术性能1、直示式或无线电子吊秤称重模块⑴输入信号范围：-20～+20mV⑵A/D转换：24位Sigma-Delta 模数转换⑶非线性：≤0.0015﹪F.S.⑷最小分辨率：0.5uV/d⑸供桥电压：5V/100mA⑹工作温度：-40～+85℃⑺相对湿度：≤90﹪R.H⑻供电电源： DC6V2、手持式无线仪表⑴显示屏：5位0.5英寸LCD显示器⑵通讯频率：433MHz（32个信道）⑶通讯距离：无阻挡距离不小于350m（可定制更远距离产品）⑷工作温度：-10～+45℃⑸相对湿度：≤90﹪R.H⑹供电电源：内置3.6V电池，配4.2V充电器充电第二章接口定义一、直示式称重模块接口定义1、供电电源接口定义2、传感器接口定义二、无线式称重模块接口定义三、手持式无线仪表接口定义一个内正外负的4.2V充电器插孔。

第三章 标定调试万准吊秤直示式称重模块或无线式称重模块必须与手持式无线仪表的无线信道、地址相同时才能正常通讯和工作。

沪制 00000072号东南衡器OCS系列电子吊钩秤OCS Series Electronic Crane Scales技术手册上海东南衡器有限公司Shanghai South-East Scales Co., Ltd.东南衡器OCS系列电子吊钩秤OCS Series Electronic Crane Scale上海东南衡器有限公司South-East Scales co.,.Ltd.地址：中国上海市喜泰路241号Address：No.241 Xitai Rd. Shanghai China邮编：200232 Zip：200232电话：0086-21-54090004 TEL：0086-21-54090004传真：0086-21-54090259 FAX：0086-21-54090259Email：**********************.cn Email：**********************.cn 目录目录 (1)注意事项 (2)第一章 简介 (3)第二章 使用方法 (3)2.1面板显示信息 (3)2.2 功能操作 (4)1、去皮： (5)2、取消皮重： (5)3、累加功能： (5)4、累加重量、次数查看： (5)5、置零： (5)6、累加清除： (5)3.1 标定步骤 (6)第一步： (6)第二步： (6)第三步： (7)第四步： (7)注意事项(1) 此吊秤设计时，已考虑其安全系数，但切记使用时勿超过其最大秤量，若超载使用而造成的任何损害，本公司将无法负责。

(2) 请定期每三个月检查吊环、吊钩及其它零件，开口销，螺丝是否松动、变形、龟裂等现象，如发现任何异样，请立即停止使用并送回经销处，维修更换零件，确保安全。

(3) 用毕后，吊钩需垂直悬空，否则易损坏传感器。

(4) 吊秤应避开腐蚀性气体。

(5) 若长时间不使用吊钩秤，为确保电池之寿命，请定期每三个月充电一次，并且于使用前先充电。
