对住宅小区地下管线竣工测量技术的探讨随着城市化的加速，小区住宅的建设数量逐年递增。
在建设过程中，地下管线的布置及其施工至关重要。
而对于管线的竣工测量，也对管线的使用及后期维护产生了极大的影响。
因此，探讨住宅小区地下管线竣工测量技术十分重要。
传统的地下管线竣工测量主要采用手持测距仪和人工钳子等测量工具进行人工测量。
这种方法存在测量误差大、劳动力成本高、工期较长等问题，而且在大型小区住宅的施工工程中并不适用。
目前，随着科技的不断进步，在管线竣工测量方面也有了一些新的技术和工具。
目前常用的技术主要有全站仪测量、GPS测量、激光测距等。
全站仪测量是一种高精度的测量技术，具有操作简单、精确度高等优点。
全站仪可以测量所有方向的角度和距离，通过数据处理可以得到精确的三维坐标。
使用全站仪测量可以大大提高测量精度，保障管线施工质量，同时也减少了人工测量的错误率和工作量。
GPS测量是一种利用卫星信号进行测量的技术。
它可以测量和记录世界上任意一个点的三维坐标，精度高，速度快。
GPS测量可以针对不同的情况进行测量，可以使用单频、双频、差分等不同的测量方式。
目前GPS测量已经广泛应用于管线竣工测量领域，大大提高了管线测量的精度和效率。
激光测距则是一种基于激光技术的测量工具。
它可以通过发送激光束，利用光的反射原理进行距离测量。
激光测距具有高精度、快速、可靠等优点，可以以极高的精度进行距离测量。
激光测距的应用可以让测量人员在最短的时间内获取更精准和更全面的数据。
总的来说，以上三种技术都可以对于地下管线竣工测量产生良好的效果。
具体选择什么样的技术则要根据实际情况而定。
不论使用什么样的技术都必须保证数据的准确性，使得这些数据能够为后期的使用和维护提供帮助。
综上所述，对于小区住宅地下管线竣工测量技术的探讨，全站仪测量、GPS测量和激光测距技术都是适用的。
我们应该根据实际情况进行选择，并结合实际操作进行调整。
只有保证测量的准确性，才能够在后期的使用和维护中发挥更好的作用。
建筑工程规划竣工测量技术与方法探讨
一、引言
建筑工程是一个复杂而又多元化的体系工程，其中规划竣工测量技术是建筑工程必不
可少的重要环节。
规划竣工测量技术对建筑工程的质量和安全具有至关重要的作用，同时
也是保障项目工程质量和安全的基础。
本文将就建筑工程规划竣工测量技术与方法进行探讨，让我们一同探讨建筑工程中规划竣工测量技术的重要性和方法。
二、建筑工程规划竣工测量技术的重要性
1. 确保工程质量
规划竣工测量技术可以对建筑工程的质量进行全面的监控和评估。
通过测量技术可以
及时发现工程中的不良状况和问题，避免因质量问题而引发的安全事故。
2. 保障施工安全
3. 保障项目进度
规划竣工测量技术可以对建筑工程的进度进行有效的监控，及时发现进度延误的问题，并采取相应的措施加以解决，确保项目工程的按时完工。
1. 测量技术的选择
对于建筑工程的规划竣工测量技术，应该根据具体的工程特点和要求，选择合适的测
量技术。
一般包括全站仪测量、GPS测量、水准测量等技术，可以根据具体项目的要求进
行选择。
2. 测量数据处理
测量数据处理是规划竣工测量技术中至关重要的一环。
测量数据的处理直接影响着工
程的质量和准确性。
在处理测量数据时，应该采用专业的软件进行处理，例如CAD、3DMax 等软件，确保数据的准确性和可靠性。
3. 测量结果分析
在完成规划竣工测量后，应该对测量结果进行科学、合理的分析。
通过对测量结果的
分析，可以及时发现工程中可能存在的问题和隐患，采取相应的措施加以解决，确保工程
的质量和安全。
城市新建小区地下管线竣工测量的有关问题探讨摘要：本文根据城市新建小区地下管线竣工测量的特点，介绍了一些经验和体会。
对小区地下管线竣工测量有一定的指导意义。
关键词：地下管线；管线跟踪；管线探测1 引言城市地下管线包括给水、污水、雨水、电力、电信、燃气以及工业管道等多达几十种，这些管线在城市的地下空间密如蛛网，纵横交错，就像人体内的“神经”和“血管”，是城市赖以生存和发展的物质基础，被称为城市的“生命线”。
随着GIS产业的发展，城市地下管线资料正在越来越受到人们的重视。
现势的、准确的地下管线的资料，能够作为科学地进行小区和城市管理的依据。
近年来，我国已有十个省会城市和近五十个地县级市建立了地下管线信息管理系统，与此相对应的城市管线普查工作和新建小区管线竣工测量工作正在许多城市被纳入规划测量的重要组成部分。
本文结合笔者多年从事管线测量的工作经验，着重论述城市新建小区管线竣工测量的作业手段和作业方法。
2 小区地下管线竣工测量的特点根据小区道路施工覆土前后不同阶段，小区管线竣工测量分覆土前测量和覆土后测量。
覆土前测量一般包括以下几类管线：给水、污水、雨水、电力、电信、燃气等；主要是通过直接测定管线特征点来完成管线竣工测量工作，经常称为管线跟踪。
覆土后测量指建筑小区内管线敷设完工后覆土，完成了路面铺装和绿地种植。
通过物探方式将管线特征点数据信息采集，完成管线竣工测量工作，经常称作管线探测。
2.1管线跟踪的特点鉴于管线施工完后的工程进度要求，需要及时覆土，这就要求在管线跟踪施测时要准确、及时，现场还得进行复验，以确保数据的准确性。
另外，由于施工周期较长，施工场地变化使得控制点具有容易遭到破坏且使用频率高的特点。
2.2管线探测的特点覆土后小区内市政管线特征点全部埋在地下，需要用物探的方法查明地下管线的平面位置、走向、埋深等，然后对管线特征点进行施测和制作管线专业图和综合图。
有时由于管线特征点密度大，并且多种管线平行交叉，容易造成探测的难度和施测中特征点同一点平面坐标与高程坐标的不匹配，造成点号混乱。
建设工程竣工测量作业方法的探讨摘要：建筑工程竣工测量是工程建设的其中一个重点项目，性质侧重于实用性，其是城市规划以及在建设中城市规划进行验收的主要依据，与之相关的所有工作负责人员都要非常的严格对其审核。
此文根据我国日常建筑工程建设竣工测量的实际情况，对建筑工程竣工测量的内容、工作流程、作业方法、关键工艺和测量精度等问题进行了全面探讨。
关键词：建筑工程；竣工测量；作业方法1前言建筑工程的竣工测量是在工程完工时对其建筑物或者构筑物进行验收，取得施工时候的平面位置，并且还要测量其工程的高程等资料的整个过程。
建筑工程竣工测量的工作在工程施工建设中起到很重要的作用，需要相关单位、部门的相关负责人员进行严格的审查和监督。
因此，对竣工测量对于施工建设工程来说极为重要，要使得工程建设人员能够更好的进行施工，需要我们对建筑工程的竣工测量技术做出相应的探讨及研究。
2 竣工测量的内容竣工测量的重要项目便是基础测绘以及规划测绘信息的采集，这两项工作的展开是为了能够对建筑工程的各项指标有一个大概的了解，从而制作出的总平面勘测图才更加精确，从整体上对其施工的建筑功能、纵向分布及施工情况等进行把控，保证其之间的协调和一致性。
一般对竣工测量会有一些规定：第一，竣工总平面图系主要是以施工场地的地上和下的每个建筑物为依据以及数据参数所测量出的测图纸。
第二，在对隐蔽建筑和地下管道进行回填之前，要把位置和标高准确的记录下来，根据测得的数据描绘草图。
第三，竣工总平面图的比例要设置为1∶500，以确保绘制草图和原来设稿的坐标位置、图幅大小及图例符号等保持一致。
假如原设的图纸上没有图例符号，可以在上面运用新的符合相应的建设标准的符号。
第四，如果在测绘总平面图时已得到相应的资料就要进行汇编。
如果因为施工原因需要重新进行汇编，要做到审查仔细，及时找到勘误的地方并根据资料再进行精确的绘制。
第五，在竣工总平面图完成编绘后，需要交到相对应的技术审核责任工作人员进行审查并签字。
给排水管道工程高程测量计算方法给排水管道高程测量计算方式一、主管、主井：1、原地面高程：施工图纸上有，没有的由施工员提供。
2、基底高程：管内底标高-垫层-管壁厚。
检查井基底=设计给的井底标高-垫层-底板。
3、垫层高程：参照图集，看多大的管子是多厚的垫层，再在基底高程上加上垫层的厚度。
4、管道基础：看设计图纸要求的是多少度的基础。
比如180°砂砾石基础，D800的管子，就需要在垫层的高程上加上480mm（管子的一半加壁厚）。
5、管道铺设就抄管内底标高，图纸上有。
6、管道回填：看回填到哪个位置，一般设计要求管顶50cm填砂砾石，做一次回填。
以上至结构层下填素土，做一次回填资料。
如都是填砂砾石，就做一次回填就好。
填筑顶面：管顶50cm就需在垫层的高程基础上+管子大小+两个壁厚+50cm。
填到结构层下的填筑顶面：路中设计顶标高-结构层厚度。
回填深度：填筑顶面标高-基底高程。
7、检查井回填：看设计要求井室周围用什么土质的材料填多宽。
填筑顶面标高：设计给的井底标高+埋深深度-结构层厚度。
回填深度：填筑顶面标高-基底高程。
二、支管、支井：1、原地面高程：由施工员提供。
2、基底高程：=支管管内底标高-垫层-壁厚(设计图纸上给的支管管内底标高是指接入主井内支管的管内底标高)，接入支井内的支管管内底标高=设计图纸上给的支管管内底标高+支管长度*坡度（支井向主井流水的加，主井向支井流水的减）。
管内底标高-垫层-管壁厚=基底高程。
检查井基底=设计给的井底标高-垫层-底板。
3、垫层高程：参照图集，看多大的管子是多厚的垫层，再在基底高程上加上垫层的厚度。
4、管道基础：看设计图纸要求的是多少度的基础。
比如180°砂砾石基础，D800的管子，就需要在垫层的高程上加上480mm（管子的一半加壁厚）。
5、管道铺设就抄管内底标高，图纸上有。
6、管道回填：看回填到哪个位置，一般设计要求管顶50cm填砂砾石，做一次回填。

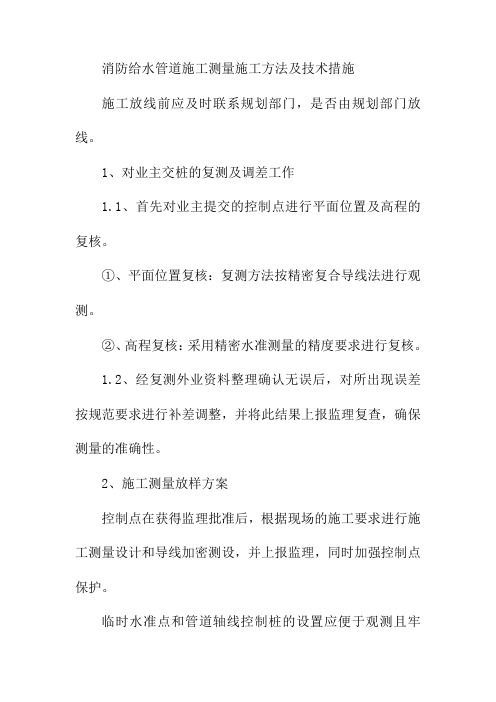

消防给水管道施工测量施工方法及技术措施施工放线前应及时联系规划部门，是否由规划部门放线。
1、对业主交桩的复测及调差工作1.1、首先对业主提交的控制点进行平面位置及高程的复核。
①、平面位置复核：复测方法按精密复合导线法进行观测。
②、高程复核：采用精密水准测量的精度要求进行复核。
1.2、经复测外业资料整理确认无误后，对所出现误差按规范要求进行补差调整，并将此结果上报监理复查，确保测量的准确性。
2、施工测量放样方案控制点在获得监理批准后，根据现场的施工要求进行施工测量设计和导线加密测设，并上报监理，同时加强控制点保护。
临时水准点和管道轴线控制桩的设置应便于观测且牢固，并采取保护措施加以保护。
开槽铺设管道的沿线临时水准点，按每200m不少于1个设置。
临时水准点、管道轴线控制桩、高程桩、应经过复核方可使用，并应经常校核。
施工平面放样主要采用全站仪，放样中要做到各放样点均用第三点检核一道，杜绝差错。
施工高程放样主要采用DS3水准仪测设，同一高程点放样均往返观测，杜绝差错。
所有测量数据均须经两人独立计算，计算结果检核无误后才能用于放样。
野外作业数据记录应真实、清晰、整洁，不得随意涂改，并存档备查。
外业工作完成后应及时整理内业资料，报验监理复测批示，完善手续。
测量人员应具备较强的专业能力，高度的责任心，优良的职业道德。
野外作业应做好人身及仪器的安全保护工作，为确保测量成果精度，在不利的天气的时间段情况下，不得进行野外测量作业。
施工测量的允许偏差，应符合下表的规定。
施工测量允许偏差注：1、L为水准测量闭合路线的长度（km）；2、n为水准或导线测量的测站数。
3、测量管理测量放样必须遵循以下工作原则：a、导线点控制桩，控制点的内业计算必须提交项目总工审核；b、施工放样过程实行一放一复制度，并提交监理工程师复查；c、测量仪器按规范要求定期或不定期地到法定单位检验，杜绝使用不符合要求的仪器进行作业。
对住宅小区地下管线竣工测量技术的探讨1. 引言1.1 研究背景地下管线竣工测量技术作为现代建筑工程中的重要环节，对于保障住宅小区地下管线的质量和安全起着至关重要的作用。
随着城市化建设的不断推进和住宅小区规模的不断扩大，地下管线网络变得越来越复杂，传统的测量方法已经不能满足工程的需求，因此开发出更加先进和精准的地下管线竣工测量技术势在必行。
而在实际工程中，地下管线的位置、质量和环境影响等问题一直存在着一定的难度和挑战。
由此可见，对于地下管线竣工测量技术的研究和探讨具有重要的现实意义和应用价值。
本文将对目前地下管线竣工测量技术进行深入的探讨和研究，以期为解决当前工程实践中存在的问题提供参考和借鉴，从而推动我国住宅小区地下管线竣工测量技术的发展和进步。
1.2 问题意义地下管线的竣工测量技术在住宅小区建设中起着至关重要的作用，但是在实际操作过程中常常会遇到一些问题。
这些问题的存在意义重大，不仅影响着小区的质量和安全，还直接关系到居民的生活质量和安全。
地下管线竣工测量不准确可能导致管线位置错误，给日后的维护和维修带来困难。
管线敷设不规范可能引发管道泄露、爆炸等安全事故，严重威胁居民的生命财产安全。
地下管线竣工测量不规范也会增加小区管理和维护的成本，影响小区的可持续发展。
对住宅小区地下管线竣工测量技术的问题进行深入探讨，找出存在的不足之处并寻求解决方案，具有重要的意义。
只有保证地下管线竣工测量技术的准确性和规范性，才能有效提升小区的建设质量和居民生活的幸福感。
2. 正文2.1 地下管线竣工测量技术概述地下管线竣工测量技术是指针对住宅小区地下管线建设完成后进行的测量工作，其目的是验证管线的实际布置情况与设计图纸是否一致，保障管线建设质量和安全运行。
地下管线竣工测量技术在住宅小区建设中起着至关重要的作用。
地下管线竣工测量技术需要通过各种测量仪器设备进行准确测量，包括全站仪、GPS定位仪等，以确保测量数据的准确性和可靠性。
浅谈城市地下给水管线竣工测量工作
宋志诚
【期刊名称】《科技情报开发与经济》
【年(卷),期】2007(017)036
【摘要】介绍了城市地下给水管线竣工测量工作的必要性和重要性,阐述了测量的内容及施测方法,提出了一些建议.
【总页数】3页(P240-242)
【作者】宋志诚
【作者单位】太原市供水设计研究院,山西太原,030009
【正文语种】中文
【中图分类】TU991.36
【相关文献】
1.广州市地下管线工程竣工验收测量工作的开展 [J], 杜炳周
2.浅谈城市地下管线竣工验收测量 [J], 郝真真
3.佛山某地下给水管线竣工测量技术研究 [J], 韦增祥
4.搞清地下管网现状重视地下管线竣工图——江滨小区地下管线竣工图施测体会[J], 张广杰
5.加强城市地下管线管理补齐城市地下管线档案信息化短板——枣庄市城区现有地下管线信息化综合管理的研究与对策 [J], 郑李青
因版权原因，仅展示原文概要，查看原文内容请购买。
管网工程竣工测量方案一、前言管网工程是城市建设中重要的基础设施之一，对于城市的供水、排水、燃气等方面起着不可替代的作用。
因此，管网工程施工质量的优劣直接关系到城市居民的生活质量和城市的可持续发展。
竣工测量是管网工程验收的重要环节，通过对管网工程施工质量的测量评估，能够保证管网工程的正常运行和使用。
本文在对管网工程竣工测量方案进行设计时，充分考虑了管网工程施工过程和管网工程的特点，力求通过科学的、规范的方法，确保竣工测量的准确性和可靠性。
同时，本方案还对竣工测量的主要内容、方法、要求和组织实施等方面进行了详细说明，以期对未来的管网工程竣工测量工作提供一定的参考。
二、竣工测量的主要内容1. 管道位置测量管网工程中的管道位置是竣工测量的重要内容之一。
通过对管道位置的测量，可以确定管道的安装是否符合设计要求，确保管道在地下的布置满足相关规范和标准。
测量方法主要采用传统的测量仪器和技术，如全站仪、GPS等，对管道的位置进行精确测量，以保证测量结果的准确性和可靠性。
2. 管道坡度测量管道的坡度是管网工程中的重要参数之一，合理的坡度设计对于管道的运行和排水起着至关重要的作用。
竣工测量中，需要对管道的坡度进行测量，以确保其满足设计要求。
测量方法主要采用水准仪、测斜仪等仪器，对管道的坡度进行精确测量，以保证管道的坡度符合相关规范和标准。
3. 管道尺寸测量管网工程中的管道尺寸是竣工测量的另一重要内容。
通过对管道尺寸的测量，可以确定管道的直径、长度、壁厚等参数是否符合设计要求，确保管道在使用过程中不会发生问题。
测量方法主要采用钢尺、测量尺等工具，对管道的尺寸进行精确测量，以保证管道的尺寸符合相关规范和标准。
4. 管道压力测试管道的压力测试是竣工测量的另一重要内容。
通过对管道的压力进行测试，可以确保管道在使用过程中不会发生泄漏和爆管等问题，保证管道的正常运行。
测试方法主要采用液压测试仪器等设备，对管道的压力进行测试，以保证管道的压力符合相关规范和标准。
长输管道竣工测量问题的探讨摘要结合钦州-南宁成品油管道竣工测量的工作体会，根据对现场数据的采集过重中积累的经验，结合施工现场的具体情况，探讨如何在竣工测量中快速地进行地下管线探测和对探明的特征点进行测量，主要从前期准备、管线探测、特征点测量及小组间统筹安排等几个方面入手，研究高效完成长输管道竣工测量任务的方法和措施。
关键词管道竣工；测量；现场数据采集；探测0引言在钦州-南宁成品油管线竣工测量工程项目中，我们主要完成广西钦州-南宁段共160Km的测量工作，该项目首站位于钦州港经济开发区的广西石化炼厂，末站与位于南宁市屯里镇的南宁油库合建，线路主要并行南宁至北海的高速公路。
地表植被主要为甘蔗林、和树林，植被茂盛。
山区较多，海拔一般在100m～200m范围内。
此次竣工测量的主要工作是测量管线走向，也就是利用管线探测仪和GPS-RTK精确测量出管线的特征点。
本文主要探讨如何高效地进行地下管线探测和利用GPS-RTK测量方法对外业数据进行采集，以及不同作业组之间的相互配合，从而更好地高效地完成此次项目。
1前期资料准备长输管道竣工测量过程中，前期的资料准备占很重要的比重。
我们要尽可能地获取该管道工程的施工图资料如施工最终成果、施工变更单，控制点成果，以及线路走向图等。
确定所采用的坐标系统及分带情况，确定好控制测量的技术方案。
根据业主的要求及现场情况，确定竣工测量需要测量的内容：线路阴极保护桩、管道标志公里桩、沿线阀室、站址轮廓位置、放空管范围、管道的地面阀的测量，同时需要在线路交点、分支点、转点等位置增加测量点，以能够反应出线路的实际位置。
并且对测量点进行统一的编号及编码，如折点用的编码为A25，公里桩用的编码为A45，阴极保护桩用的编码为A88，方便后期处理。
采集中我们首先我们可以采用推测法，通过电子测量仪采取信息的开端和终点，以及沿线所使用的各管材的长度等信息；其次可以采用通过几何求取坐标的方法获得各个坐标信息；最后使用RTK系统获得数据和卫星信息，这个系统测量技术精准度和实时性都极高，再加上GPS的分析，精准的获得探测管道的方法。
给水管道竣工测量方法的探讨 唐为国 刘应辉 王见兵 湖南省地质矿产勘查开发局416队， 湖南 株洲 412007
摘要：通过与自来水公司配合进行给水管道竣工测量的实践体会，认识给水管道竣工测量数据对建立给水管网GIS平台及管线数据保持动态更新的重要性，并探讨总结出给水管道竣工测量的特点及如何采用适当的测量方法确保圆满完成给水管道竣工测量工作。 关键词：给水管网GIS系统平台、给水管线竣工测量、管线竣工测量成果
一、引言 随着数字城市的建设发展，作为信息产业的基础数据之一，城市地下管线的现况资料正在随着GIS产业的发展，越来越受到人们的重视。株洲市自来水公司为了科学地对本市区域内的给水管网进行有效管理，在2002年初，请河北保定金迪地下管线探测公司对市区范围内的给水管线进行了全面普查，并且为该公司建立了株洲市自来水公司给水管网GIS系统平台，为给水管道工程的规划设计、施工和管道改造提供了科学依据。但是，由于城市建设的快速发展，给水管道的新增或改造敷设也越来越多，如何使给水管网GIS系统平台上的管线数据保持动态更新，使给水管网保持现势的使用价值，这就使给水管线竣工测量成为必要的工作。株洲市自来水公司保持科学发展的态度，在给水管网GIS系统平台的完善工作上加大了人力物力。因此，我院自2006年以来承担了该公司的给水管道竣工测量工作。本文结合自己的工作实际，浅谈给水管道竣工测量的一些工作方法，供大家参考。
二、给水管线竣工测量工作的组织计划与配合 2.1 由自来水公司工程管理部派出联系工作单到测绘单位。 2.2 测绘单位测量员与管道施工公司施工员电话联系，随时根据施工员的通知到现场进行竣工测量，施工员现场带领，测量尽量保证在覆土前进行，以确保数据的准确性。百密难免一疏，所以也要求施工员必须根据施工设计图纸做好现场施工对照，设计变更的地方及时登记，以作为带领测量和管线成图以后核查的依据（包括管线的走向、管径大小、管材、变径点、变质点、闸阀、埋深等）。由于施工周期较长，测量次数会较多，所以施工员需要把握通知时机，尽量减少不必要的次数。 2.3 野外施工基本完成，竣工测量也及时收尾。测量员及时在室内将管线点连接好成图，并做好给水管线成果表，同时制作好入库的GIS点表和GIS线表。然后，测量员与GIS管网中心技术人员通过网上QQ联系，及时将该给水管线的GIS点表和GIS线表发送到对方，请对方将数据导入系统与旧管线相连。一般，由于测量存在误差，需要进行接边处理，所以GIS中心人员会马上将包括旧管线在内的满足接边条件下的局部管线图发送给测量员，测量员及时进行接边处理，并更新GIS点表和GIS线表。测量员再将初步成果打印一套完整资料，送施工公司专人核查。信息反馈后，测量员再度更新资料，然后送资料到工程管理部专人审查，经确认无误后，出正式资料叁套。一套工程管理部存档，一套GIS中心上网室内核查，一套送业务受理中心野外检查验收。如存在问题，则工程部、施工公司、测绘单位三方汇合意见到解决问题为止，然后回到上述步骤。最后，GIS中心回复确认意见，业务受理中心回复野外检查确认正确意见，至此，该项 目的给水管道竣工测量项目完工。 三、给水管线竣工测量工作的内容与基本要求 竣工测量工作内容：管线测量采用的平面坐标和高程系统必须与株洲市城市平面坐标和高程系统相一致。采用的地形图、管线图比例尺应为1：500。管线竣工测量应查明管线的平面位置、走向、埋深 (或高程)、规格、性质、材料等，编绘出与管线有关的建（构）筑物、地物、地貌和附属设施。管线测量的管线点包括交叉点（四通）、分支点（三通）、转折点、变材点、变坡点、变径点、起讫点以及管线上的附属设施 ( 闸门、水表、消防栓及各种窨井)的中心点等。长度大于100 米的管线直线段上增测管线点,管线弯曲时管线点的位置以能表示弯曲特性为原则,一般在管线较大弯曲处管线点个数应在3个以上。新建地下管线竣工测量应在覆土前进行。当不能在覆土前竣工测量时，应在覆土前设置管线待测点并将设置的位置准确地引到地面上，做好点标记。1:500 比例尺带状地形图测绘的宽度要求：规划道路以测出两侧第一排建筑物或红线外20m为宜,非规划路根据需要确定。录入GIS系统的成果数据必须由点表、线表、测量成果表组成，以满足入库的要求，其格式分别见附表一、二、三。附表说明详见以下：
（A） 点表必须有的字段是（打下划线带阴影的字段只允许使用这样的字段名称） 字段名 字段类型 字段作用 本点号 数值型 测点的编号，长度不超过255的字符串 纵坐标 数值型 纵坐标（垂直方向） 横坐标 数值型 横坐标（水平方向） 地面标高 数值型 用户名 文本型 阀门、水表所属用户 所属路名 文本型 各类型管点所属路名 口 径 字符串 阀门、水表口径 注意：1、本点号与测点应是一一对应的。在点表中本点号不能重复。 2、为了便于按照图纸核对，要对点编号实施编码，将图幅号并入点编号中。 3、点编号允许以一个字符串来区分不同管线，称为管线类型标识码。
（B） 线表中必须有的字段是（打下划线带阴影的字段只允许使用这样的字段名称） 字段名 字段类型 字段作用 本点号 数值型 测点的编号，长度不超过255的字符串 上点号 数值型 测点的编号，长度不超过255的字符串 埋 深 数值型 分类码 数值型 表示测点的分类编码
管 径 数值型 对圆管，管径只用一个数值来表达，对方管（管沟），采用长*高的形式。 材 质 字符串 埋设日期 字符串 注意：在线表中出现的本点号和上点号在点表中都应有相对应的记录。
（C）点表中分类码严格按照下表执行： 管 线 点 名 称 分类码 管段 1 管线 2 三通、四通 3 拐点、直线点、直检点 4 备用1 5 止回阀、阀门（井）、闸阀（井）、蝶阀（井）、窨井、上水井 6
排气阀、排气井 7 排泥阀、排泥井 8 水表（井） 9 消防栓 10 水源 11 水池、出水口 12 未端、预留点 13 变坡点 14 变径点 15 测压点 16 其它点、出地、变质点 17 竣工测量基本要求：除满足上述竣工测量工作内容外，还必须严格执行《城市地下管线探测技术规程》（CJJ61-2003）的有关要求。在对改造管线进行测量时，同时对废弃管道的关键点（如管线起止点、新旧管线碰头点）进行竣工测量，便于生成新管线的同时删除旧管线。测量精度要求：平面位置中误差不得大于±5cm( 相对于邻近控制点) 。高程测量中误差不得大于士3cm ( 相对于邻近控制点)。
四、管线图编绘要求编绘用的地形底图、管线图应符合以下要求 （A）、比例尺应与所绘管线图的比例尺一致； （B）、坐标、高程系统应与管线测量所用系统一致； （C）、图上地物、地貌基本反映测区现状； （D）、质量应符合现行的行业标准《城市测量规范》 CJJ8 的技术标准； （E）、数字化管线图的数据格式应与数字化地形图的数据格式一致。 （F）、带状底图材料宜用厚度为0.07－0.1mm、变形率小于0.02％的经热处理的毛面聚酯薄膜。 （G）、编辑管线图的过程中，应删除底图中与实测地下管线重合或矛盾的管线建（构）筑物。 （H）、绘制测量成果图（电子版CAD 格式），必须满足：图中管线上侧必须标注管径、材质；管线附属设施图例标注必须符合给排水管道制图、图例标准要求，国家《城市地 下管线探测技术规程》中关于给水专业管线图例必须按照下列要求做出相应变更： 五、管线竣工测量成果验收要求 5.1 管网中心对管线竣工测量成果的验收，主要是内业工作即：检验点、线、表其成果是否能与GIS系统中的原有数据接边，其标准是：新数据导入GIS系统后生成的管线与已有管线的图上接口间距偏差在1.0mm（即实地偏差在0.5米）含1.0 mm以内，可以在导入数据时采取技术措施与原管线直接连通并形成拓扑关系，偏差在1.0mm（即实地偏差在0.5米）以外，认定为不合格，退回重测；如果确认业务受理中心测量成果无误，允许对要对原管线数据进行局部修改（采取合并管线等命令保证新生成的管线与原管线无缝接边，即新旧管线点形成拓扑关系）。 5.2 业务受理中心对外委项目竣工测量成果主要是外业工作即：按照附录四项目要求对管线点进行抽样复测。每个项目必须在隐蔽管线点和明星管线点中分别抽取不少于各自总点数的5％但不少于3个点并符合《城市地下管线探测技术规程》（CJJ61-2003）4.6.4的规定进行质量检查，其精度要求符合本规定4.2.4规定。
六、管线竣工测量的工作特点 ①边施工边测量，东一处西一处，没有规律，没有预见性。 ②施工完后马上就要覆土，这就要求施测要准确，现场要求进行复验，确保数据正确。 ③由于是施工现场，控制点不易保存。 ④施工周期长，控制点可反复使用。
七、结束语 根据上述给水管道竣工测量工作涉及的多方面因素考虑，我觉得要搞好给水管道竣工测量工作，可以从以下几个方面下手： 1、收集好给水管线的施工设计图，依设计图进行管线竣工测量是保障竣工测量质量，提高效率的重要手段。给水管线不是一次施工完，它是东做几个井，西做几个井。竣工测量的特点，就是跟着施工走，施工一段，测一段。这就要求要及时将所测的点位展绘在设计图通过比较，如果不一致，就要及时验算，找出问题所在，防止丢漏。 2．建立精度适用，密度适宜，点位不易被施工破坏的平面和高程控制网是提高效率，保证质量的重要前提。 3、严格按照给水管线竣工测量工作的组织计划与配合步骤来进行。
