简述pin和apd的工作原理PIN和APD都是用于光电探测的器件，工作原理略有不同，下面将对PIN和APD的工作原理进行详细的阐述。
首先，我们先来介绍一下PIN（P型/Intrinsic/N型）结构器件的工作原理。
PIN结构是一种半导体器件，由P型半导体、Intrinsic层（无掺杂的半导体层）和N型半导体组成。
在PIN结构中，Intrinsic层的宽度较大，起到减少载流子复合的作用。
当光线射入PIN结构中时，光子能量会被传递给半导体晶格中的电子，使其激发为可导电的载流子。
当不存在外加电压的情况下，通过PIN结构的电流主要是由光生电流和擦除电流组成。
光生电流是指光射入PIN结构时，光子与半导体材料发生作用产生的电流。
而擦除电流是指由于载流子在PIN结构中的扩散而产生的电流。
当施加一个外加正向偏压时，即P端连接正极，N端连接负极，此时形成了一个光电二极管。
光电二极管在没有光照射的情况下，电流非常小，只有极小的擦除电流。
但当光照射到PIN结构中时，光子激发了Intrinsic层中的电子，使其跃迁为导带中的自由电子，同时生成空穴。
这些载流子因为外加电场的作用而被快速输送到电极上，从而产生电流。
因此，当光照射到PIN结构时，光电二极管的电流会增大。
这种通过光子激发载流子的效应就是光电效应。
光电二极管的输出电流与输入光强度之间存在着线性关系。
光电二极管的灵敏度与Intrinsic层的宽度有关，宽度越大，灵敏度越高。
在应用中，PIN结构器件主要用于光电转换和信号检测方面，如光通信、光采样等。
接下来，我们来介绍一下APD（Avalanche Photo Diode）的工作原理。
与PIN结构器件不同，APD采用了一种称为雪崩复制效应的方式来增强光电二极管的敏感度。
APD的基本结构与PIN结构类似，也是由P型半导体、Intrinsic 层和N型半导体组成。
APD的工作原理是在光电二极管中引入一个反向偏压，即P端连接负极，N端连接正极。
雪崩光电二极管的介绍及等效电路模拟摘要PN结有单向导电性，正向电阻小，反向电阻很大。
当反向电压增大到一定数值时，反向电流突然增加。
就是反向电击穿。
它分雪崩击穿和齐纳击穿(隧道击穿)。
雪崩击穿是PN结反向电压增大到一数值时，载流子倍增就像雪崩一样，增加得多而快，利用这个特性制作的二极管就是雪崩二极管。
雪崩击穿是在电场作用下，载流子能量增大，不断与晶体原子相碰，使共价键中的电子激发形成自由电子-空穴对。
新产生的载流子又通过碰撞产生自由电子-空穴对，这就是倍增效应。
1生2，2生4，像雪崩一样增加载流子。

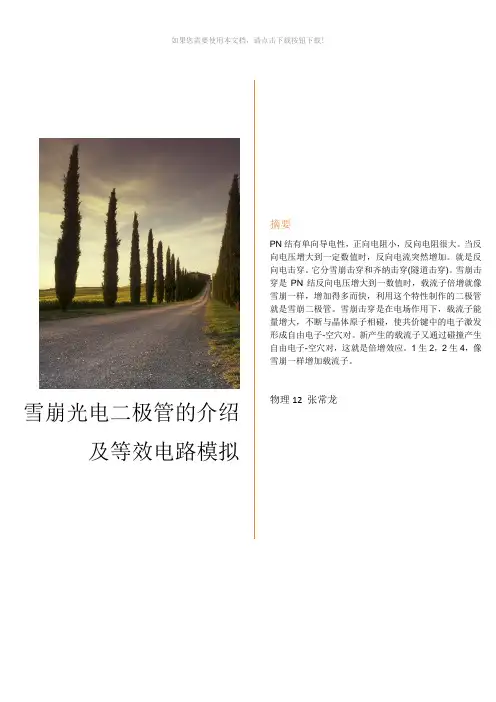

物理12 张常龙雪崩光电二极管的介绍及等效电路模拟[文档副标题]二〇一五年十月辽宁科技大学理学院辽宁省鞍山市千山中路185号雪崩光电二极管的介绍及等效电路模拟摘要：PN结有单向导电性，正向电阻小，反向电阻很大。
当反向电压增大到一定数值时，反向电流突然增加。
就是反向电击穿。
它分雪崩击穿和齐纳击穿(隧道击穿)。
雪崩击穿是PN结反向电压增大到一数值时，载流子倍增就像雪崩一样，增加得多而快，利用这个特性制作的二极管就是雪崩二极管。
雪崩击穿是在电场作用下，载流子能量增大，不断与晶体原子相碰，使共价键中的电子激发形成自由电子-空穴对。
新产生的载流子又通过碰撞产生自由电子-空穴对，这就是倍增效应。
1生2，2生4，像雪崩一样增加载流子。
关键词：雪崩二极管等效电路1.雪崩二极管的介绍雪崩光电二极管是一种p-n结型的光检测二极管，其中利用了载流子的雪崩倍增效应来放大光电信号以提高检测的灵敏度。
其基本结构常常采用容易产生雪崩倍增效应的Read二极管结构（即N+PIP+型结构，P+一面接收光），工作时加较大的反向偏压，使得其达到雪崩倍增状态；它的光吸收区与倍增区基本一致（是存在有高电场的P区和I区）。
P-N结加合适的高反向偏压，使耗尽层中光生载流子受到强电场的加速作用获得足够高的动能，它们与晶格碰撞电离产生新的电子一空穴对，这些载流子又不断引起新的碰撞电离，造成载流子的雪崩倍增，得到电流增益。

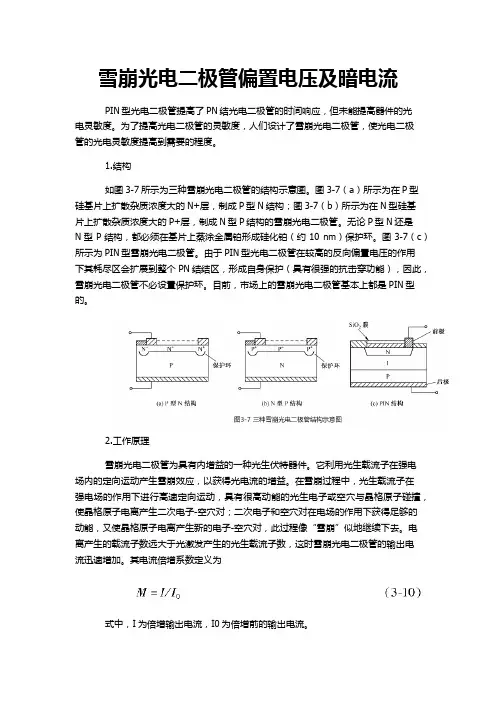

雪崩光电二极管偏置电压及暗电流PIN型光电二极管提高了PN结光电二极管的时间响应，但未能提高器件的光电灵敏度。
为了提高光电二极管的灵敏度，人们设计了雪崩光电二极管，使光电二极管的光电灵敏度提高到需要的程度。
1.结构如图3-7所示为三种雪崩光电二极管的结构示意图。
图3-7（a）所示为在P型硅基片上扩散杂质浓度大的N+层，制成P型N结构；图3-7（b）所示为在N型硅基片上扩散杂质浓度大的P+层，制成N型P结构的雪崩光电二极管。
无论P型N还是N型P结构，都必须在基片上蒸涂金属铂形成硅化铂（约10 nm）保护环。
图3-7（c）所示为PIN型雪崩光电二极管。
由于PIN型光电二极管在较高的反向偏置电压的作用下其耗尽区会扩展到整个PN结结区，形成自身保护（具有很强的抗击穿功能），因此，雪崩光电二极管不必设置保护环。
目前，市场上的雪崩光电二极管基本上都是PIN型的。
2.工作原理雪崩光电二极管为具有内增益的一种光生伏特器件。
它利用光生载流子在强电场内的定向运动产生雪崩效应，以获得光电流的增益。
在雪崩过程中，光生载流子在强电场的作用下进行高速定向运动，具有很高动能的光生电子或空穴与晶格原子碰撞，使晶格原子电离产生二次电子-空穴对；二次电子和空穴对在电场的作用下获得足够的动能，又使晶格原子电离产生新的电子-空穴对，此过程像“雪崩”似地继续下去。
电离产生的载流子数远大于光激发产生的光生载流子数，这时雪崩光电二极管的输出电流迅速增加。
其电流倍增系数定义为式中，I为倍增输出电流，I0为倍增前的输出电流。
雪崩倍增系数M与碰撞电离率有密切的关系。
碰撞电离率表示一个载流子在电场作用下，漂移单位距离所产生的电子-空穴对数目。
实际上电子电离率αn和空穴电离率αP是不完全一样的，它们都与电场强度有密切关系。
由实验确定，电离率α与电场强度E近似有以下关系式中，A、b、m都为与材料有关的系数。
假定αn=αP=α，可以推导出式中，XD为耗尽层的宽度。

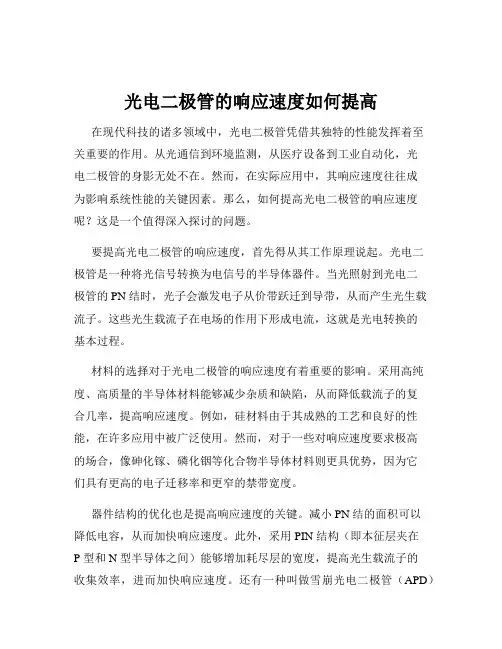

光电二极管的响应速度如何提高在现代科技的诸多领域中，光电二极管凭借其独特的性能发挥着至关重要的作用。
从光通信到环境监测，从医疗设备到工业自动化，光电二极管的身影无处不在。
然而，在实际应用中，其响应速度往往成为影响系统性能的关键因素。
那么，如何提高光电二极管的响应速度呢？这是一个值得深入探讨的问题。
要提高光电二极管的响应速度，首先得从其工作原理说起。
光电二极管是一种将光信号转换为电信号的半导体器件。
当光照射到光电二极管的 PN 结时，光子会激发电子从价带跃迁到导带，从而产生光生载流子。
这些光生载流子在电场的作用下形成电流，这就是光电转换的基本过程。
材料的选择对于光电二极管的响应速度有着重要的影响。
采用高纯度、高质量的半导体材料能够减少杂质和缺陷，从而降低载流子的复合几率，提高响应速度。
例如，硅材料由于其成熟的工艺和良好的性能，在许多应用中被广泛使用。
然而，对于一些对响应速度要求极高的场合，像砷化镓、磷化铟等化合物半导体材料则更具优势，因为它们具有更高的电子迁移率和更窄的禁带宽度。
器件结构的优化也是提高响应速度的关键。
减小 PN 结的面积可以降低电容，从而加快响应速度。
此外，采用PIN 结构（即本征层夹在P 型和 N 型半导体之间）能够增加耗尽层的宽度，提高光生载流子的收集效率，进而加快响应速度。
还有一种叫做雪崩光电二极管（APD）的结构，它利用雪崩倍增效应可以实现极高的灵敏度和响应速度，但同时也带来了较高的噪声和复杂的工作电压要求。
降低结电容是提高响应速度的另一个重要途径。
结电容主要由 PN 结的面积和耗尽层的宽度决定。
通过减小 PN 结的面积和增加耗尽层的宽度，可以有效地降低结电容。
这可以通过先进的制造工艺来实现，比如采用更小的光刻尺寸和更精确的掺杂控制。
提高载流子的迁移率也是加快响应速度的有效方法。
这可以通过优化半导体材料的晶体结构和掺杂浓度来实现。
例如，适当增加掺杂浓度可以提高载流子的浓度，从而提高迁移率。
光电二极管又名：photodiode光电二极管是一种能够将光根据使用方式，转换成电流或者电压信号的光探测器。
光电二极管与常规的半导体二极管基本相似，只是光电二极管可以直接暴露在光源附近或通过透明小窗、光导纤维封装，来允许光到达这种器件的光敏感区域来检测光信号。
许多用来设计光电二极管的二极管使用了一个PIN结，而不是一般的PN结，来增加器件对信号的响应速度。
光电二极管常常被设计为工作在反向偏置状态。
工作原理一个光电二极管的基础结构通常是一个PN结或者PIN结。
当一个具有充足能量的光子冲击到二极管上，它将激发一个电子，从而产生自由电子（同时有一个带正电的空穴）。
这样的机制也被称作是内光电效应。
如果光子的吸收发生在结的耗尽层，则该区域的内电场将会消除其间的屏障，使得空穴能够向着阳极的方向运动，电子向着阴极的方向运动，于是光电流就产生了。
实际的光电流是暗电流和光照产生电流的综合，因此暗电流必须被最小化来提高器件对光的灵敏度。
光电压模式当偏置为0时，光电二极管工作在光电压模式，这是流出光电二极管的电流被抑制，两端电势差积累到一定数值。
光电导模式当工作在这一模式时，光电二极管常常被反向偏置，急剧的降低了其响应时间，但是噪声不得不增加作为代价。
同时，耗尽层的宽度增加，从而降低了结电容，同样使得响应时间减少。
反向偏置会造成微量的电流（饱和电流），这一电流与光电流同向。
对于指定的光谱分布，光电流与入射光照度之间呈线性比例关系。
尽管这一模式响应速度快，但是它会引发更大的信号噪声。
一个良好的PIN二极管的泄漏电流很小（小于1纳安），因此负载电阻的约翰逊&mid dot;奈奎斯特噪声（Johnson–Nyqu ist noise）会造成较大的影响。
其他工作模式雪崩光电二极管具有和常规光电二极管相似的结构，但是需要高得多的反向偏置电压。
这将允许光照产生的载流子通过雪崩击穿大量增加，在光电二极管内部产生内部增益，从而进一步改善器件的响应率。
雪崩光电二极管的原理
雪崩光电二极管是一种基于光电效应的半导体器件，主要用于探测低强度光信号。
其原理与普通光电二极管类似，但是其探测灵敏度更高，可以探测到更微弱的光信号。
以下是相关参考内容：
- 雪崩光电二极管的工作原理：当光子被探测器吸收时，会激发出电子-空穴对。
在雪崩光电二极管中，电子-空穴对在电场的作用下会被加速，进而引起电子与晶格的碰撞，产生更多的电子-空穴对，从而形成放大效应，增强探测器的灵敏度。
- 雪崩光电二极管的特点：雪崩光电二极管具有高增益、低噪音、响应速度快等特点，适用于探测低光强度的信号，并在光通信、光子学等领域得到广泛应用。
- 雪崩光电二极管的制造工艺：雪崩光电二极管是利用半导体材料的属性与离子注入技术来制造的。
其中，离子注入技术可以改变半导体中杂质原子的浓度和种类，从而调整半导体的电性能，实现探测器的灵敏度与增益等特性。
- 雪崩光电二极管的应用场景：雪崩光电二极管可以用于光通信、医学成像、激光测距等领域的光信号检测，拥有很高的分辨率、探测精度等优点，适用于各种光电传感器和光电系统的应用场景。

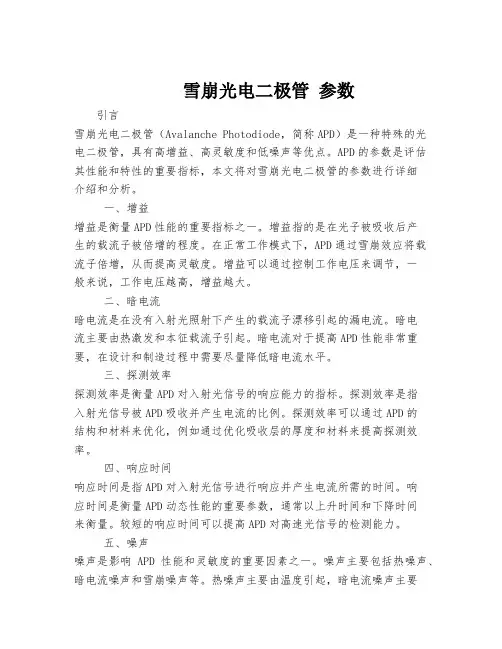

雪崩光电二极管参数引言雪崩光电二极管（Avalanche Photodiode，简称APD）是一种特殊的光电二极管，具有高增益、高灵敏度和低噪声等优点。
APD的参数是评估其性能和特性的重要指标，本文将对雪崩光电二极管的参数进行详细介绍和分析。
一、增益增益是衡量APD性能的重要指标之一。
增益指的是在光子被吸收后产生的载流子被倍增的程度。
在正常工作模式下，APD通过雪崩效应将载流子倍增，从而提高灵敏度。
增益可以通过控制工作电压来调节，一般来说，工作电压越高，增益越大。
二、暗电流暗电流是在没有入射光照射下产生的载流子漂移引起的漏电流。
暗电流主要由热激发和本征载流子引起。
暗电流对于提高APD性能非常重要，在设计和制造过程中需要尽量降低暗电流水平。
三、探测效率探测效率是衡量APD对入射光信号的响应能力的指标。
探测效率是指入射光信号被APD吸收并产生电流的比例。
探测效率可以通过APD的结构和材料来优化，例如通过优化吸收层的厚度和材料来提高探测效率。
四、响应时间响应时间是指APD对入射光信号进行响应并产生电流所需的时间。
响应时间是衡量APD动态性能的重要参数，通常以上升时间和下降时间来衡量。
较短的响应时间可以提高APD对高速光信号的检测能力。
五、噪声噪声是影响APD性能和灵敏度的重要因素之一。
噪声主要包括热噪声、暗电流噪声和雪崩噪声等。
热噪声主要由温度引起，暗电流噪声主要由载流子引起，雪崩噪声主要由雪崩效应引起。
降低各种类型的噪声可以提高APD性能和灵敏度。
六、线性范围线性范围是指在该范围内，输入光功率与APD输出电流之间的关系是线性的。
线性范围是APD正常工作的重要指标之一，过大或过小的线性范围都会影响APD的性能。
七、工作电压工作电压是指APD正常工作所需的电压。
工作电压是根据APD的结构、材料和应用需求来确定的。
通常，为了获得较高增益和较低噪声，需要较高的工作电压。
结论雪崩光电二极管具有高增益、高灵敏度和低噪声等优点，广泛应用于光通信、光测量等领域。
光纤通信光检测器答案5★第一篇：光纤通信光检测器答案5第五章习题一、填空1、光电检测器是完成（光/电转换）功能的有源器件，常用的光电检测器主要有（PIN光电二极管）和（APD雪崩光电二极管），为了使光电检测器还具有放大微弱信号功能以提高检测灵敏度一般将其与（场效应管-FET）配合使用。
2、光电检测器进行光电转换使基于（光电）效应，它的原理是：由于光的（受激吸收）（受激吸收/受激辐射/自发辐射）将（价带）（价带/导带/禁带）的电子激发到（导带）（导带/价带/禁带），产生光生载流子，受内建电场的作用，光生载流子两边漂移在载PN结两边形成电动势。
3、APD主要应用物理学中的（雪崩倍增）效应来提高光电的转换放大倍数的。
它的基本原理是：光子照射产生的（光生载流子）经过高压区的电场被加速，与晶体中的（原子）相碰撞，激发出新的（光生载流子），并且继续发生这样的碰撞电离，使得（载流子数目）迅速加大。
二、选择1.PIN用于灵敏度要求（B）的地方，其价格（B）；APD 用于灵敏度要求（A）的地方，其价格（A）。
A 高B 不高2、对光检测器的基本要求是高的（A），低的（B）和快的（C）。
A 响应度B 附加噪声C 响应速度第二篇：光纤通信技术试题及答案试题1《光纤通信技术》综合测试1一、(20分)填空题：光纤通信的主要优点有、、、、和。
2光纤的数值孔径是表示定义式为。
光纤损耗的理论极限值是由和一起构成的。
4激光器由、和三部分组成。
5光复用技术有：技术、技术、技术、技术和技术。
光接收机的主要指标是和。
二、（30分）选择题：目前光纤通信所用光波的波长有三个，它们是：[] A B C D 0.850.800.850.80、1.20、1.51、1.31、1.20、1.80、1.80、1.55、1.70 ；；。
下面说法正确的是：[]A 光纤通信只能用于数字通信，不能用于模拟通信；B 光纤通信不能用于数字通信，只能用于模拟通信；C 光纤通信即可以用于数字通信，也可用于模拟通信；D 光纤通信不能用于数字通信，也不能用于模拟通信。
概述：一、光源在光纤通信系统中，光源器件可实现从电信号到光信号的转换，是光发射机以及光纤通信系统的核心器件，它的性能直接关系到光纤通信系统的性能和质量指标。
光纤通信系统要求光源具有合适的发射波长，处在光纤的低损耗窗口之中；有足够大的输出功率，从而有较长的传输距离；有较窄的发光谱线，可以减少光纤的色散对信号传输质量的影响；易于与光纤耦合，确保更多的光功率进入光纤；易于调制，响应速度要快，调制失真小，带宽大；在室温下能连续工作，可靠性高，寿命至少在10万小时以上。
下面简单介绍已广泛应用的两类半导体光源：半导体发光二极管（LED ）和半导体激光二极管（LD ）。
1 发光二极管（LED ）发光二极管（LED ）是低速、短距离光波通信系统中常用的光源。
其寿命很长，受温度影响较小，输出光功率与注入电流的线性关系较好，价格也比较便宜。
驱动电路简单，不存在模式噪声等问 题。
发光二极管结构简单，是一个正向偏置的PN 同质结，电子-空穴对在耗尽区辐射复合发光，称为电致发光。
发出的部分光耦合进入光纤供传输使用。
LED 所发出的光是非相干光，具有较宽的谱宽（30～60nm ）和较大的发射角（≈100°）。
自发辐射产生的功率是由正向偏置电压产生的注入电流提供的，当注入电流为I ，在稳态时，电子-空穴对通过辐射和非辐射复合，其复合率等于载流子注入率I/q ，其中发射电子的复合率决定于内量子效率ηint ，光子产生率为(I ηint/q)，因此LED 内产生的光功率为()int int /P w q η= (2.1)式中，ω 为光量子能量。
假定所有发射的光子能量近似相等，并设从LED 逸出的功率占内部产生功率的份额为ηext ，则LED 的发射功率为()int int /e ext ext P P w q I ηηη== (2.2) ηext 亦称为外量子效率。
由上式可知，LED 发射功率P 和注入电流I 成正比。
光电二极管（Photo-Diode）和普通二极管一样，也是由一个PN结组成的半导体器件，也具有单方向导电特性。
但在电路中它不是作整流元件，而是把光信号转换成电信号的光电传感器件。
原理：普通二极管在反向电压作用时处于截止状态，只能流过微弱的反向电流，光电二极管在设计和制作时尽量使PN结的面积相对较大，以便接收入射光。
光电二极管是在反向电压作用下工作的，没有光照时，反向电流极其微弱，叫暗电流；有光照时，反向电流迅速增大到几十微安，称为光电流。
光的强度越大，反向电流也越大。
光的变化引起光电二极管电流变化，这就可以把光信号转换成电信号，成为光电传感器件。
PN型特性：优点是暗电流小，一般情况下，响应速度较低。
用途：照度计、彩色传感器、光电三极管、线性图像传感器、分光光度计、照相机曝光计。
PIN型特性：缺点是暗电流大，因结容量低，故可获得快速响应。
用途：高速光的检测、光通信、光纤、遥控、光电三极管、写字笔、传真。
检测方法①电阻测量法用万用表1k挡。
光电二极管正向电阻约10MΩ左右。
在无光照情况下，反向电阻为∞时，这管子是好的(反向电阻不是∞时说明漏电流大)；有光照时，反向电阻随光照强度增加而减小，阻值可达到几kΩ或1kΩ以下，则管子是好的；若反向电阻都是∞或为零，则管子是坏的。
②电压测量法用万用表1V档。
用红表笔接光电二极管“+”极，黑表笔接“—”极，在光照下，其电压与光照强度成比例，一般可达0．2—0．4V。
③短路电流测量法用万用表50μA档。
用红表笔接光电二极管“+”极，黑表笔接“—”极，在白炽灯下(不能用日光灯)，随着光照增强，其电流增加是好的，短路电流可达数十至数百μA。
主要技术参数：1.最高反向工作电压；2.暗电流；dark current 也称无照电流光电耦合器的输出特性是指在一定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC之间的关系，当IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。
